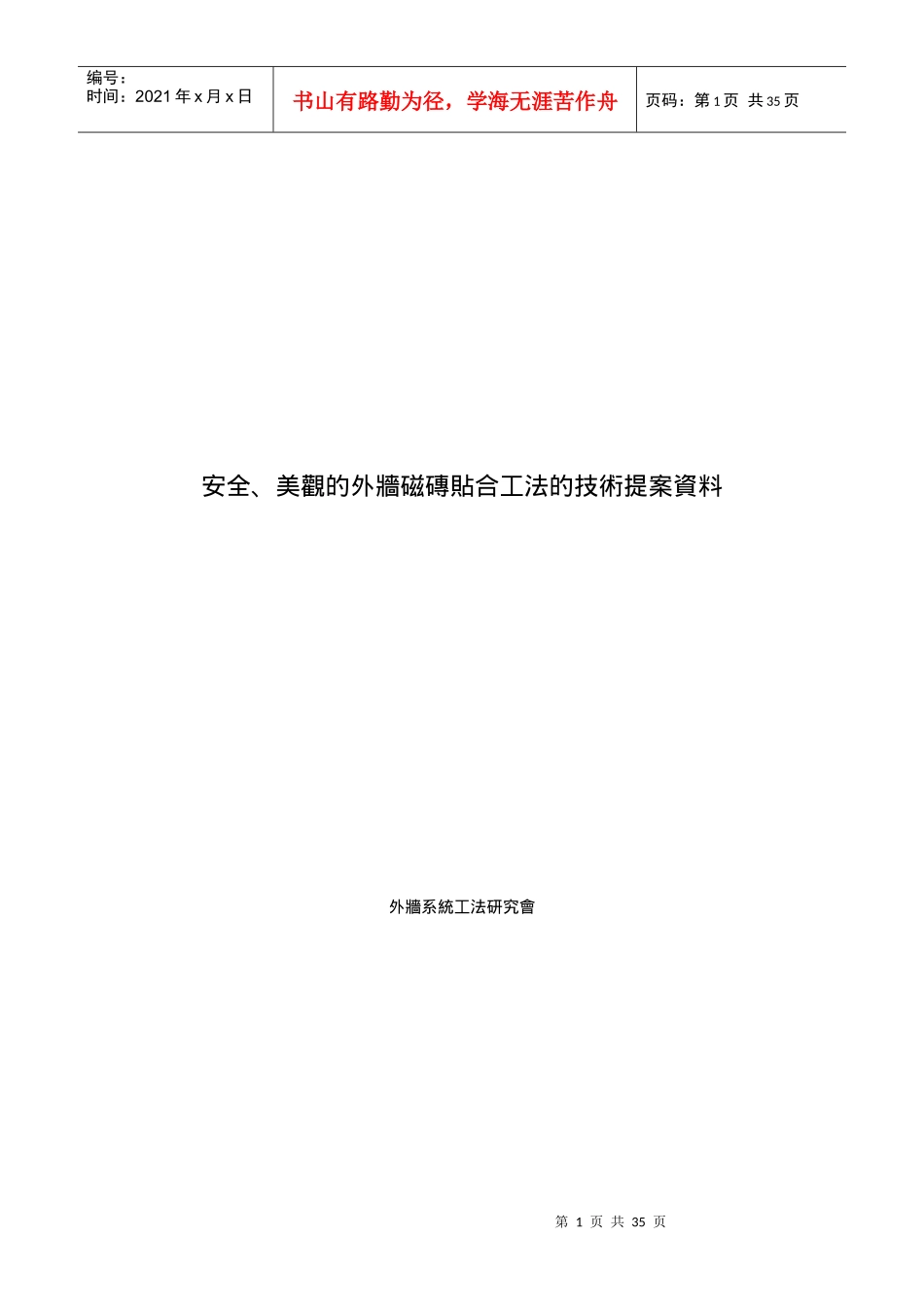

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页安全、美觀的外牆磁磚貼合工法的技術提案資料外牆系統工法研究會第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页＜目錄＞1．前言2．問題點2-1剝離剝落問題2-2何謂污染性3．為了建造安全的外牆3-1磁磚剝離剝落的主因3-2外牆用有機系黏合劑的性能優勢3-3黏合劑專用的磁磚貼合工法4．為了建造美觀的外牆4-1填縫劑的相關污染4-2一般矽酮系填縫劑的潑水污染結構4-3低污染填縫劑4-4低污染外牆材料4-5採用低污染磁磚的接合安裝施工法5．結論第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页１．前言近年來，由於環境問題及零排放等背景因素，越來越注重建築物的長壽化、節能化、無需維護保養化。此外，在設計上具有污染性的建築物外層，其耐久性也需要進一步提昇。其中，在外裝工程中，就採用磁磚的磁磚貼合工法來說，磁磚本身雖具有優異的設計、耐久性，但其剝離、剝落的問題令人擔憂。時間一久，剝離、剝落的問題也就發生了。此外，起因於填縫劑的外牆材料污染，以及因為填縫劑的不當使用而造成的問題也受到注意。圖1.1～1.4所示者，係出現於台北市内的狀況案例。外牆磁磚施工的安全性與美觀性，實有其改善之必要性。使用有機接著劑的磁磚貼合工法，由於能夠發揮磁磚所具有的優異性設計與耐久性而受到矚目。另一方面，針對污染性問題，目前也正在開發低污染磁磚等建材。但此類建材的開發目標，在於做為資材或材料來使用，所以也就成為外裝工程結構材料之一。外牆系統工法研究會為了實現安全、美觀的磁磚貼合方式，特別針對磁磚、磁磚貼合材料、磁磚接縫、填縫劑、牆面流下水等外裝工程系統進行了研究。本技術資料，係為該研究成果的彙整。圖1.1外牆磁磚施工的剝離案例圖1.2外牆磁磚髒污的案例第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页圖1.3填縫劑的剝離案例圖1.4填縫劑引起的污染案例（在左側照片中，甚至於出現了界面剝離現象。）２．問題點2-1剝離、剝落問題外牆磁磚貼合的故障現象，主要為剝離／剝落。究其原因，係因牆面主體的乾燥收縮，以及來自於日照與冷卻的表面溫度變化，所引起的膨脹／收縮反覆應力及其本身的重量（含灰泥在內）。圖2.1所示者，係為發生於磁磚貼合施工時的差異移動1)。圖2.2所示，係為磁磚貼合後發生剝離的狀態。依據截至目前為止的調査1)，發生頻率的高低順序，依序為④＞③＞②、①。採用直接貼合於混凝土的工法時，經常會發生貼合用灰泥與混凝土主體之間的界面剝離現象。第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页圖2.1發生於磁磚貼合施工時的差異移動1)圖2.2剝離的狀態2)2-2何謂污染性針對建築物的污染，將其定義為「髒污的部份與未髒污部份的視覺判斷」。圖2所示，係為污染辨識模型。A、B中的條狀部位顏色雖然一樣，但由於與底層之間的反差不同，造成條狀部位的顏色濃淡看起來不同。第6页共35页第5页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共35页AB圖2.3污染辨識模型所謂污染者，係當污染物質附著於物體表面時，藉由其髒污部份與未髒污部份兩者間的反差程度來辨識。污染物質附著於物體表面的主因，主要有①凡得瓦爾力、②液膜吸附、③氫鍵作用力、④黏合力、⑤重力、⑥靜電力、⑦風力等因素4)。附著的污染物質，如因外力（風力、流下水、重力、雨水等）而產生脫離的話，污染情形就不會繼續惡化。由於附著力與脫離外力的平衡，污染物質得以附著／固定。污染物質的集合體，就被辨識為污染來看待。表2.1所示，係為代表性的外牆材料污染案例。暴露的環境與外牆材料的表面形狀等因素，會對於污染性產生影響。第7页共35页第6页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共35页表2.1外牆材料（磁磚案例如）的典型污染案例●灰塵、塵土等的髒污●含油分的髒污（車輛排放的廢氣、工廠的煤...
