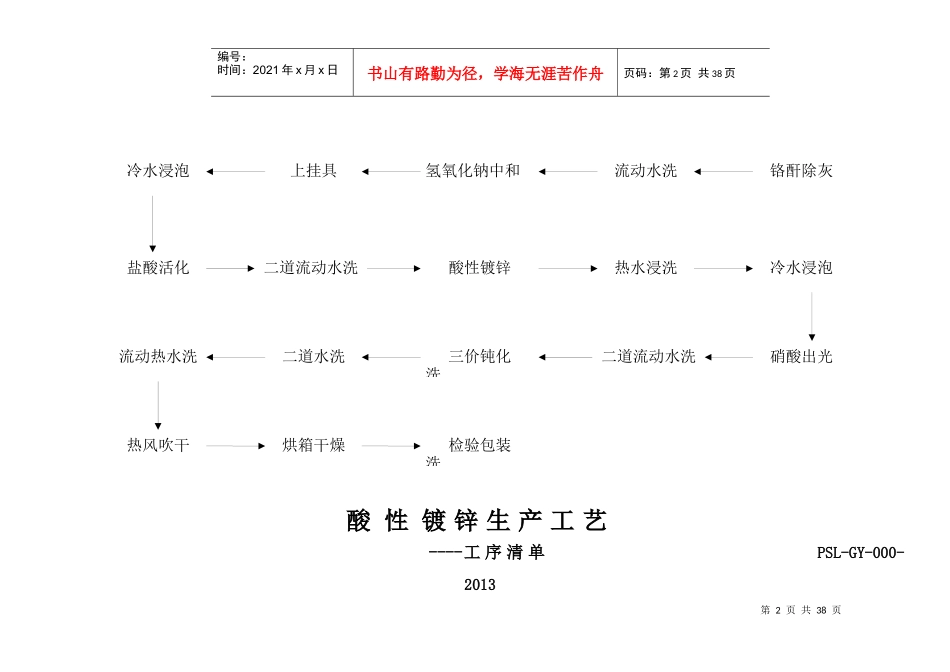

第1页共38页流动冷水洗强酸洗二道流动热水洗化学除油待镀件检验编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页余姚市谷祥电镀有限公司PSL-GY-000-20132013年1月01日修订2013年01月02日实施编制：校对：审核：批准：酸性镀锌加工工艺流程图第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页酸性镀锌生产工艺----工序清单PSL-GY-000-2013铬酐除灰流动水洗氢氧化钠中和上挂具冷水浸泡冷水浸泡热水浸洗酸性镀锌二道流动水洗盐酸活化硝酸出光二道流动水洗三价钝化洗二道水洗流动热水洗检验包装洗烘箱干燥热风吹干第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页序号工序名称工序特性页次序号工序名称工序特性页次1待镀件检验B类，重要工序113酸性镀锌A类，关键工序132化学除油A类，关键工序214热水浸洗C类，一般工序1432道流动热水清洗B类，重要工序315冷水浸泡C类，一般工序154强酸洗A类，关键工序416硝酸出光B类，重要工序165流动冷水洗C类，一般工序517二道流动水洗C类，一般工序176铬酐除灰（黑灰件）A类，关键工序618三价铬钝化A类，关键工序187流动水洗C类，一般工序719二道水洗C类，一般工序19编制：校核：标准化：批准：第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页8氢氧化钠中和B类，重要工序820流动热水洗C类，一般工序209上挂具C类，一般工序921热风吹干C类，一般工序2110冷水浸泡C类，一般工序1022烘箱干燥A类，关键工序2211盐酸活化B类，重要工序1123检验包装B类，重要工序2312二道水洗C类，一般工序12第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页余姚市谷祥电镀有限公司工段名称TEAMNAME工序名称PROCESSNAME工序号PROCESSNO页次PAGE文件号ZS-J-1201-2013第6页共38页第5页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共38页前处理工段待镀件检验11修订号01声明，任何单位、部门、个人未经书面批准同意，严禁私自变更、转借、拍摄、抄袭、复制、外传、外泄。状态：试行工序简图及技术要求:
B类重要工序1外观：工件表面无严重的锈蚀、油污、氧化皮；2数量：根据生产计划确认前处理产品生产流转卡，保证内容、数量一致；部件材料<牌号、规格>MATERIALOFTHEPART上道工序LASTPROCESS下道工序NEXTPROCESSFe/化学除油工装与设备TOOLSANDMACHINES编号(NO.)周转筐除油筐过程质量检验规程INSPECTIONRULESOFPROCESS项目TEM检验工具、仪器INSPECTTOOLS、INSTRUMENT检验规则INSPECTRULES外观目测全检尺寸千分尺首检、抽检工步STEP过程方法及要求THEPROCESSANDREQUIRMENT异常现象ANOMALY原因REASON解决对策SOLUTIONS1、计划交接接受确认计划数量，保证产品外观质量符合要求；表面严重锈蚀、油污、氧化皮，主机厂加工过程失控退主机厂2、装筐体积较重的片状小零件装载量不得超过除油筐的三分之一；外螺纹件、易变形和磕碰伤现象。流转、防护失效退主机厂或整形变形的工件装载量不得超过除油筐的二分之一；所有零件装载量不得超过返工件、急件过程失效，计划追加按评审单和计划单执行除油筐的三分之二。除油筐放置在行车指定位置装筐，杜绝异地拖拉。3、过程控制对所有返工或急件产品，无评审单或追加计划单，拒绝放置前处理区域，做好过程数量记录和质量监控4、整理下班整理现场，保证干净整洁。更改编制审核第7页共38页第6页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共38页过程加工PROCESSCARDCHANGEEDITORCHECK制图DRAWN标准化STANDARDIZE内容CONTENT标记MARK更改CHANGE校对PROOFREADER批准APPROVED第8页共38页第7页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共38页余姚市谷祥电镀有限公司工段名称TEAMNAME工序名称PROCESSNAME工序号PROCESSNO页次PAGE文件号ZS-J-1201-2013前处理工段化学除油22修订号01...
