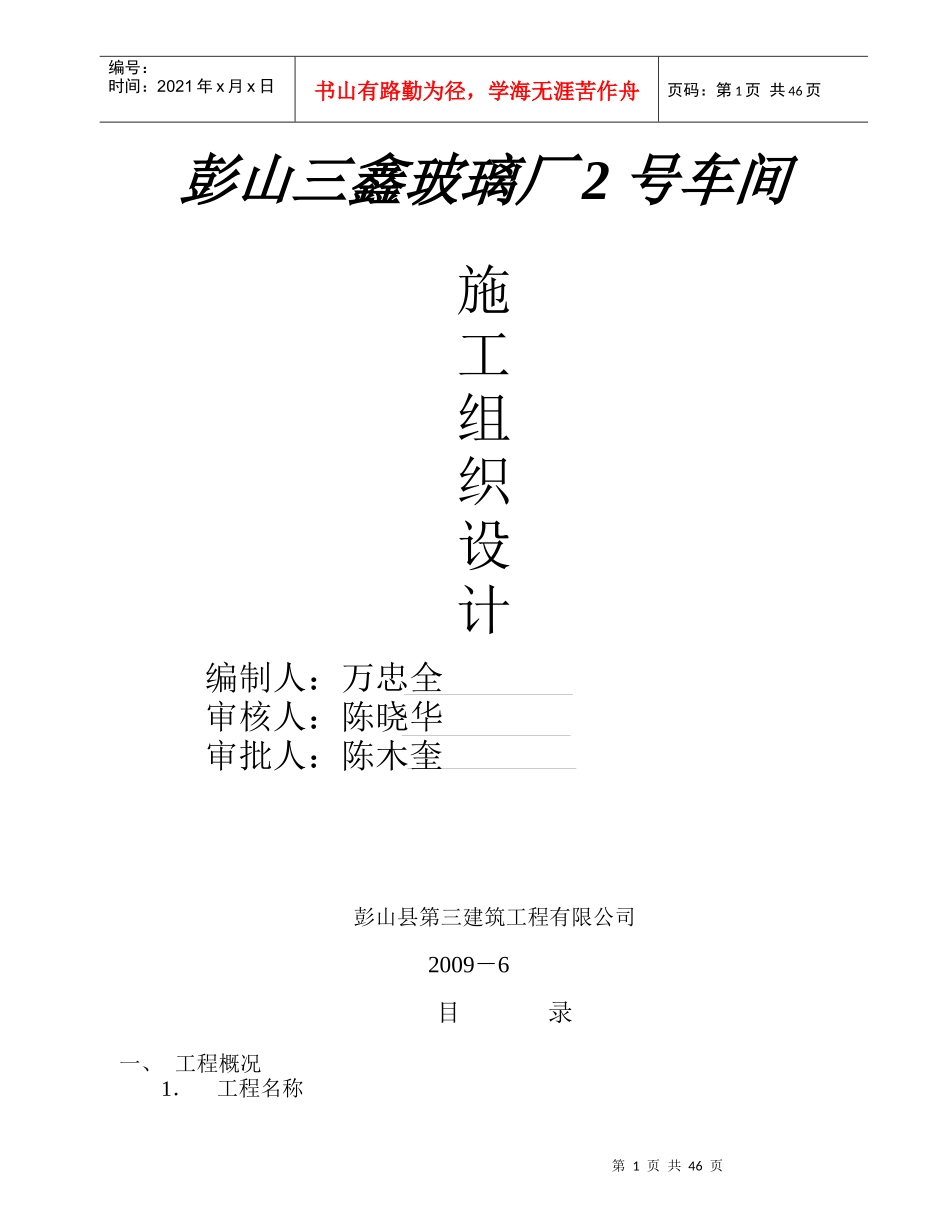

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页彭山三鑫玻璃厂2号车间施工组织设计编制人：万忠全审核人：陈晓华审批人：陈木奎彭山县第三建筑工程有限公司2009－6目录一、工程概况1．工程名称第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页2．工程地点3．工程简介二、工程施工中的技术规范和标准三、地基与基础四、施工机具和项目部人员1．施工机具2．项目部人员五、施工工序六、施工方案1．工艺流程图2．施工准备3．钢结构构件制作、组装、检验4．钢结构焊接、检验5．钢结构安装、检验6．螺栓连接、检验7．钢结构防腐涂料涂装、检验8．钢结构防火涂料涂装、检验9.压型金属板安装、检验七、钢结构质量施工管理八、钢结构安全施工管理九、钢结构环境保护文明施工管理一、工程概况1．工程名称：四四川省科威电工有限责任公司铜材生产车间2．工程地点：彭山县青龙镇3．工程简介：本工程为门式钢架轻钢结构厂房，钢柱、主梁均采用Q345B.F;梁、柱端头板采用Q345B.F，加劲肋采用Q345；屋面檩条采用Q235冷弯薄壁钢，隅撑采用Q235，柱间支撑采用Q235；屋面横向水平支撑采用Q235，檩条采用卷第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页边槽型冷弯薄壁型钢，拉条采用圆钢，撑杆采用钢管和圆钢横向水平支撑采用Q235；用10.9级扭剪型高强螺栓连接固定，摩擦面抗滑移系数为0.45；檩条与檩托、隅撑，隅撑与钢架斜梁等次要连接采用普通螺栓，基础锚固采用Q235；屋面部分采用0.426，960性50厚夹芯瓦楞屋面，板型为：JX40-320-960；地面部分采用0.426，900型单层彩钢墙面瓦板型为：YX15-225-900。基础为钢筋砼独立柱基。总建筑面积2471平方米，主体高度8.5米.本工程设计内容包括建筑、结构，设计使用年限50年，安全等级为二级，耐火等级为二级，防水等级为三级，建筑物重要性类别为丙类，抗震设防烈度为7度，火灾危险性分类为丙类。二、施工中执行的技术标准、规程、规范1．设计图纸及设计说明文件2．《钢结构设计规范》（GB50027-2003）3．《冷弯薄壁型钢结构技术规范》（GB50028-2002）4．《门式钢架轻钢型房屋钢结构技术规程》（CEC202:2003）5．《钢结构工程施工质量验收规范》（GB50205-2002）6．《建筑钢结构焊接技术规程》（JGJ82-2002）7.《钢结构高强度螺栓连接设计、施工及验收规范》（JGJ82-92）8．《混凝土结构设计规范》（GB50020-2002）9．《建筑地基基础设计规范》（GB50007-2002）10．《涂装前钢材表面锈蚀等级和除锈等级》（GB8923）11．《钢结构防火涂料应用技术规程》12.《砌体结构设计规范》（GB50003-2002）13.《建筑结构荷载规范》（GB50009-2001）2006版14.《建筑抗震设计规范》（GB50011-2001）2008版三、地基与基础基础设计根据四川科健地基基础工程有限公司提供的地勘报告进行，柱基础采用粉质粘土层作为持力层，承载里特征值为140kpa，其余详基础图设计说明。1、钢筋的检验钢筋进场后，检验每批钢筋的材质、合格证，并按我公司《质量程序文件》要求进行标识。对每批次的钢筋按规范进行机械性能的检验，检验合格后的钢筋，经监理工程师审查后，再投入钢筋半成品的加工、绑扎、安装。第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共46页2、钢筋加工现场设钢筋加工车间，钢筋的拉直、成型、闪光对焊连接等均在加工间完成。所有加工的钢筋均按钢筋翻样单的尺寸进行剪切、弯制。加工间设置钢筋调直机1台，钢筋切断机1台，钢筋闪光对焊机1台，钢筋弯曲机1台。钢筋加工操作员在钢筋下料前，均认真校核“钢筋检验报告单”，确认其材料与报告单所述一致。钢筋制作完成后，用脚手钢管搭设临时台架，保证离地储放并防止变形。3、钢筋绑扎为使钢筋穿插方便、快捷，特别是梁与柱，梁与板的接头部位，其钢筋接头较密集，钢筋绑扎事先排号按顺序进行。钢筋的安装按柱、梁的顺序绑扎完成。柱子钢筋安装完毕，在封模前，加焊水平方向定位钢筋。钢筋保护层：梁、柱为30mm。钢筋保护层用预制水...
