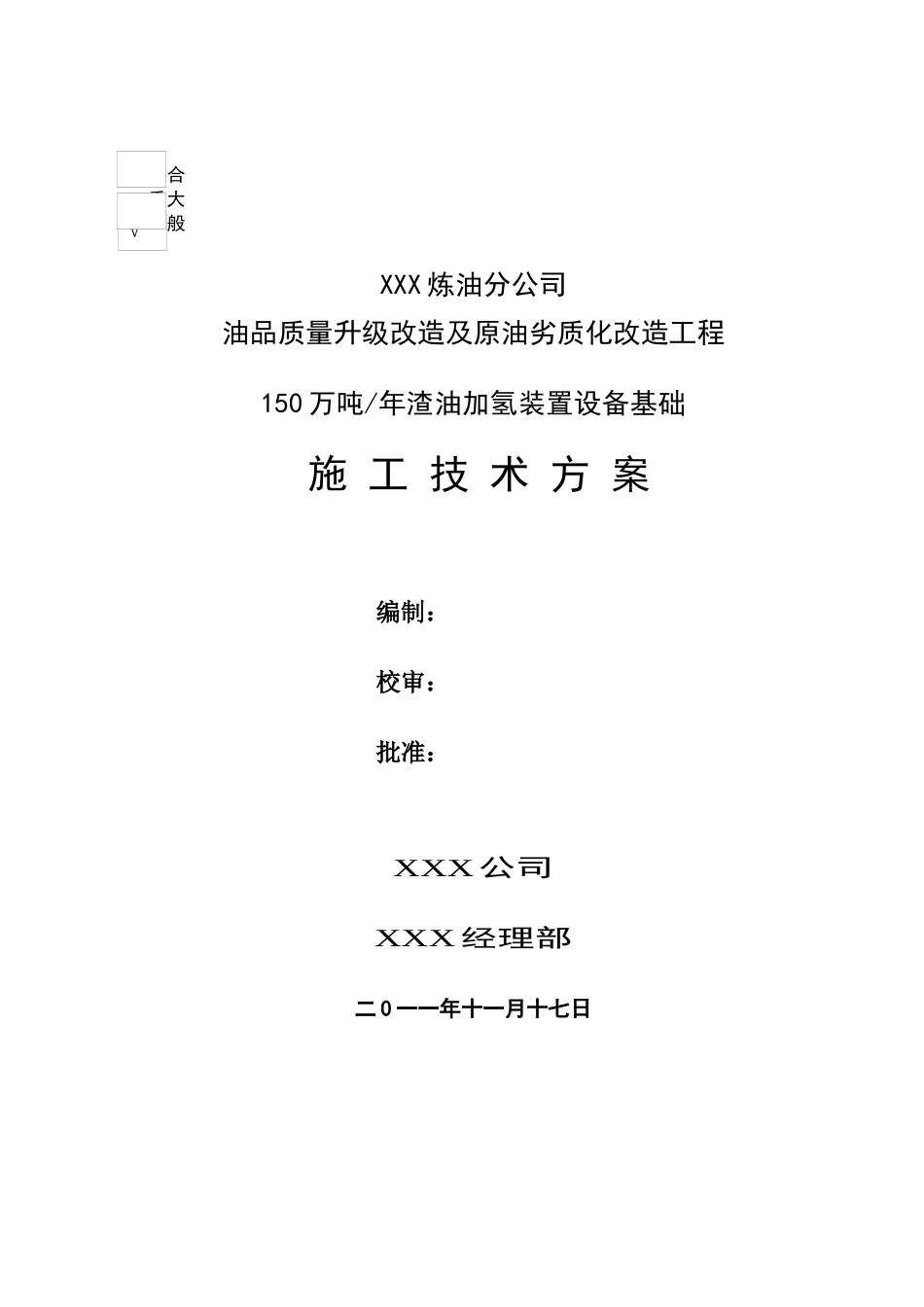

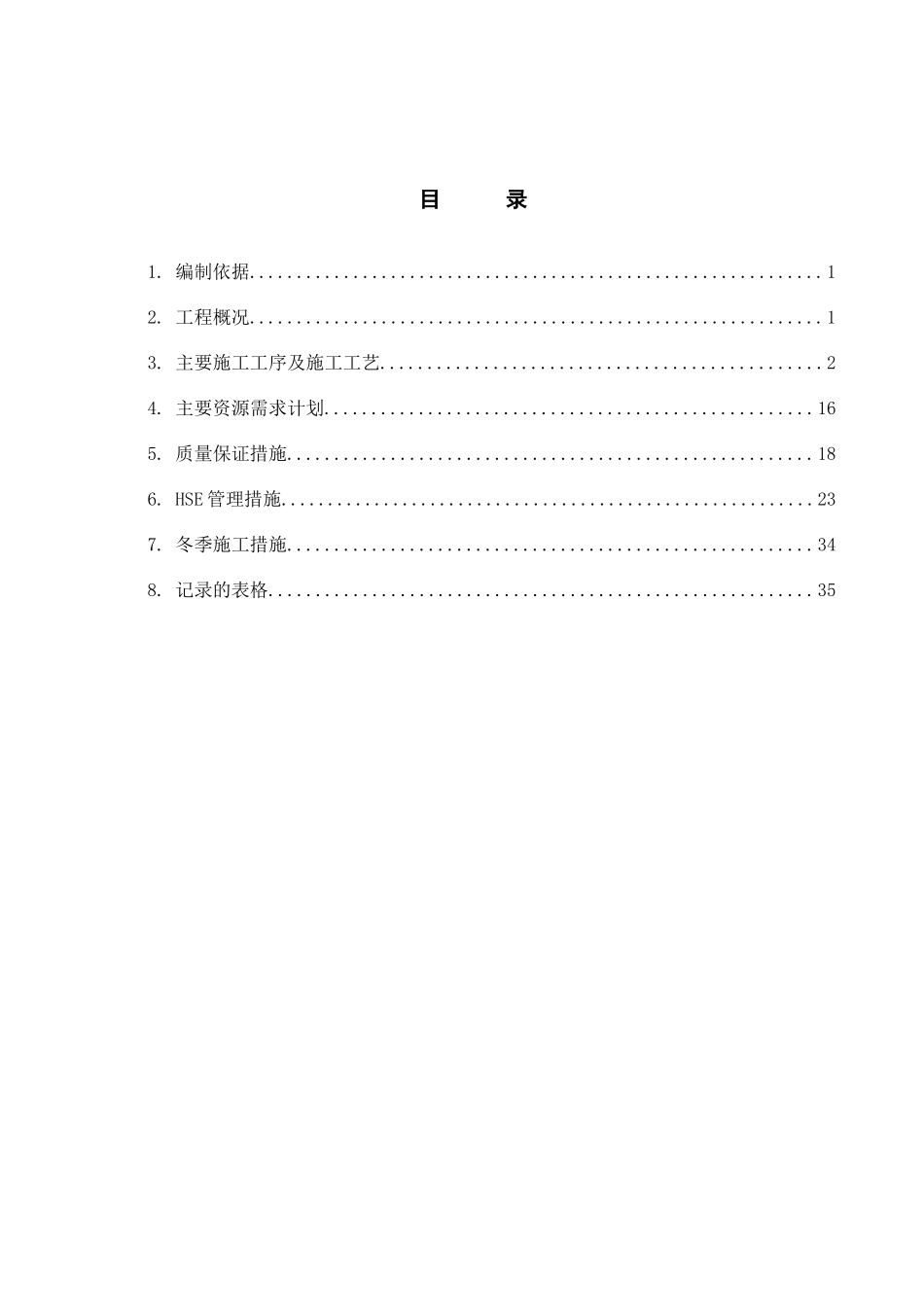

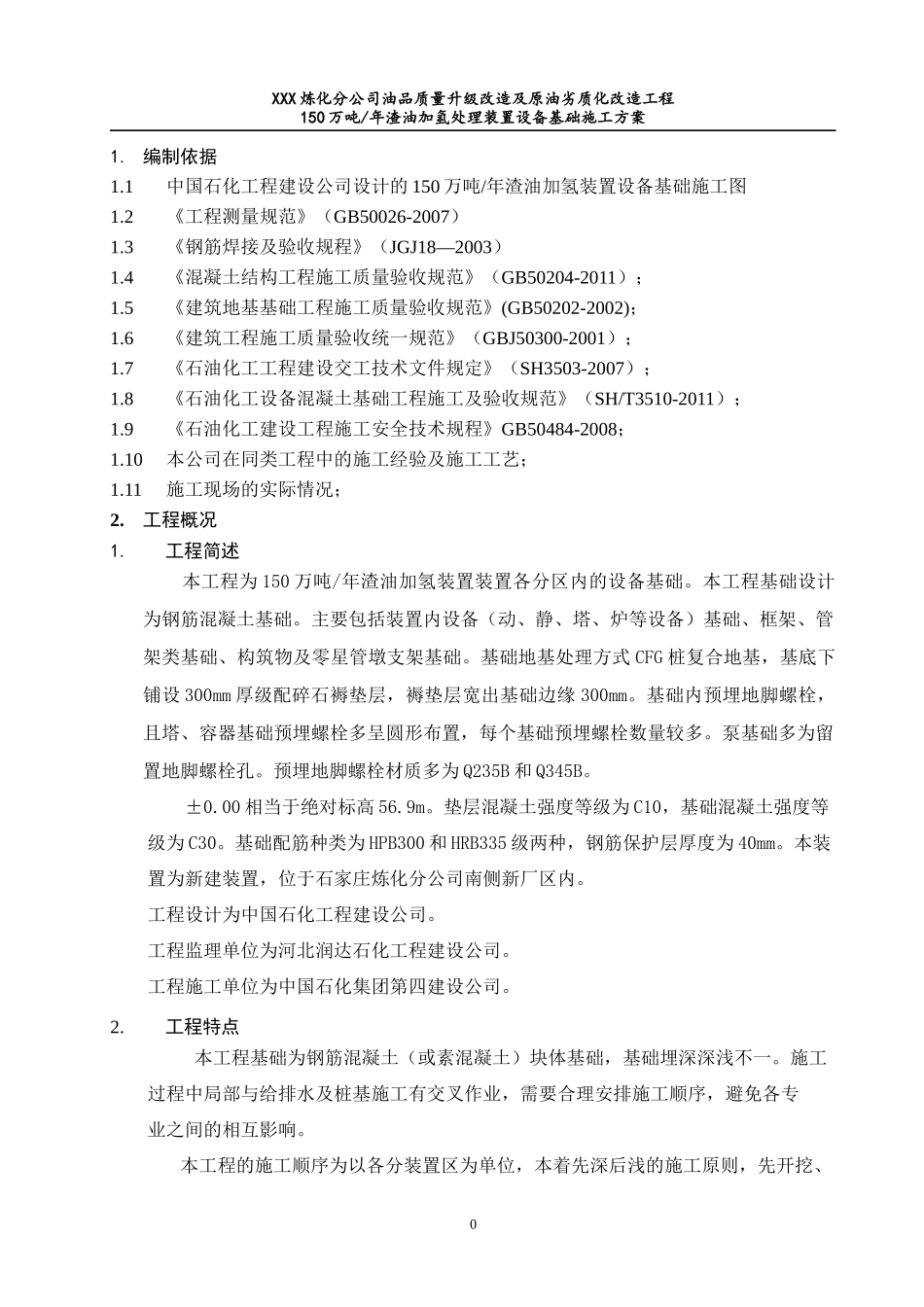

综合重大一般XXX炼油分公司油品质量升级改造及原油劣质化改造工程150万吨/年渣油加氢装置设备基础施工技术方案编制：校审：批准：XXX公司XXX经理部二0一一年十一月十七日√目录1.编制依据.............................................................12.工程概况.............................................................13.主要施工工序及施工工艺...............................................24.主要资源需求计划....................................................165.质量保证措施........................................................186.HSE管理措施.........................................................237.冬季施工措施........................................................348.记录的表格..........................................................35XXX炼化分公司油品质量升级改造及原油劣质化改造工程150万吨/年渣油加氢处理装置设备基础施工方案1.编制依据1.1中国石化工程建设公司设计的150万吨/年渣油加氢装置设备基础施工图1.2《工程测量规范》（GB50026-2007）1.3《钢筋焊接及验收规程》（JGJ18—2003）1.4《混凝土结构工程施工质量验收规范》（GB50204-2011）；1.5《建筑地基基础工程施工质量验收规范》(GB50202-2002)；1.6《建筑工程施工质量验收统一规范》（GBJ50300-2001）；1.7《石油化工工程建设交工技术文件规定》（SH3503-2007）；1.8《石油化工设备混凝土基础工程施工及验收规范》（SH/T3510-2011）；1.9《石油化工建设工程施工安全技术规程》GB50484-2008；1.10本公司在同类工程中的施工经验及施工工艺；1.11施工现场的实际情况；2.工程概况1.工程简述本工程为150万吨/年渣油加氢装置装置各分区内的设备基础。本工程基础设计为钢筋混凝土基础。主要包括装置内设备（动、静、塔、炉等设备）基础、框架、管架类基础、构筑物及零星管墩支架基础。基础地基处理方式CFG桩复合地基，基底下铺设300mm厚级配碎石褥垫层，褥垫层宽出基础边缘300mm。基础内预埋地脚螺栓，且塔、容器基础预埋螺栓多呈圆形布置，每个基础预埋螺栓数量较多。泵基础多为留置地脚螺栓孔。预埋地脚螺栓材质多为Q235B和Q345B。±0.00相当于绝对标高56.9m。垫层混凝土强度等级为C10，基础混凝土强度等级为C30。基础配筋种类为HPB300和HRB335级两种，钢筋保护层厚度为40mm。本装置为新建装置，位于石家庄炼化分公司南侧新厂区内。工程设计为中国石化工程建设公司。工程监理单位为河北润达石化工程建设公司。工程施工单位为中国石化集团第四建设公司。2.工程特点本工程基础为钢筋混凝土（或素混凝土）块体基础，基础埋深深浅不一。施工过程中局部与给排水及桩基施工有交叉作业，需要合理安排施工顺序，避免各专业之间的相互影响。本工程的施工顺序为以各分装置区为单位，本着先深后浅的施工原则，先开挖、0施工准备测量放线及土方开挖预检是否合格破桩、垫层混凝土整改否整改垫层混凝土（天然地基）表示基础预埋螺栓根部埋入承台（底板）或螺栓根部距离承台（底板）顶面≤150时的施工工序XXX炼化分公司油品质量升级改造及原油劣质化改造工程150万吨/年渣油加氢处理装置设备基础施工方案施工深基础，再施工其周边的埋深较浅的基础；部分浅基础与深基础相碰时，两个基础同时浇注。3.施工技术关键3.1.基础定位以及预埋螺栓轴线、标高控制；3.2.基础模板安装加固方案；3.3.基础混凝土施工缝的处理；3.4.施工中的安全、环保措施的选择；、3.5.混凝土浇筑和质量保证措施；4.主要实物量序号名称规格材质单位数量1混凝土C30立――2混凝土C10立――3光圆钢筋Ф10HPB300吨――4罗纹钢筋Ф25HRB400吨――5罗纹钢筋Ф14HRB335吨――6罗纹钢筋Ф18HRB335吨――7罗纹钢筋Ф22HRB335吨――8罗纹钢筋Ф25HRB335吨――9罗纹钢筋Ф28HRB335吨――10土方开挖立方――3.主要施工工序及施工工艺3.1主要施工工序控制点1回填交安装XXX炼化分公司油品质量升级改造及原油劣质化改造工程150万吨/年渣油加氢处理装置设备基础施工方案150万吨/年渣油加氢装置设备基础工程，严格按设计施...
