烟囱施工电梯安装作业指导书VIP免费

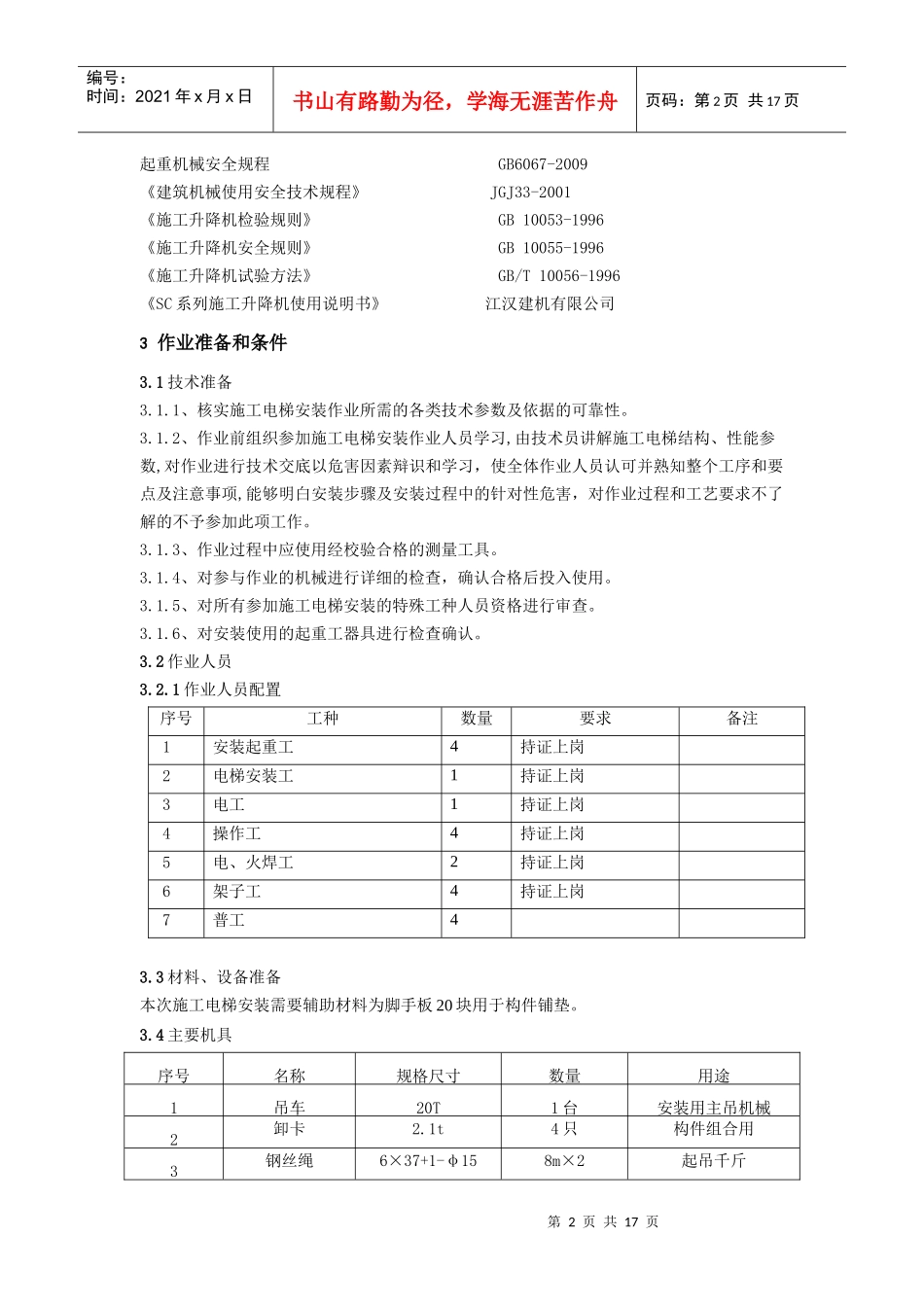

施工电梯安装作业指导书目录1作业任务...........................................................................12编写依据...........................................................................13作业准备和条件.....................................................................14作业方法及安全、质量控制措施.......................................................35作业质量标准及检验要求.............................................................86技术资料要求.......................................................................87危险源、环境因素辨识及防范措施、文明施工标准.......................................88有关计算及其分析..................................................................119附录..............................................................................14第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页1作业任务1.1作业项目概况及范围国电肇庆大旺热电联产(2×300MW级)工程，建设一座套筒式烟囱，外筒为钢筋混凝土结构，上口内径为10.3m，高度203m。±0.00m标高相当于绝对标高6.50m。筒身0m外半径10.70m，筒身0m内半径10.05m。外筒垂直坡度将随高度的上升随之变化，0至65m坡度为0.060，65m至110m坡度为0.030，110m以上无坡度变化。筒内中央安装一台SC200/200型施工电梯一台。为确保安全、优质、高效的完成安装作业，并使施工电梯安装、试吊全过程处于规范、受控状态，特编制安装、试吊作业指导书，要求全体作业人员严格遵守。本作业项目包括施工电梯设备清点、构件安装（包括附着装置）、试验。1.2主要工程量施工电梯主要参数如下：额定载重量2×2000kg架设高度300m起升速度35m/min对重体重量2×1200kg标准节长度1508mm标准节重量190kg吊笼重量2×1600kg电耗（单笼）26KVA序号名称1施工电梯安装及附墙杆安装2试验1.3工期要求序号作业任务工期d开始时间完成时间1施工电梯安装及附着装置安装52011.3.052011.3.102检查、消缺12011.3.112011.3.113试验12011.3.122010.3.122编写依据起重设备安装工程施工及验收规范GB50278-2010建筑起重机械安全监督管理建设部安全第166号文特殊设备安全监察条例国务院令第549号建筑施工企业安全生产许可证管理规定建设部令<2004>128号第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页起重机械安全规程GB6067-2009《建筑机械使用安全技术规程》JGJ33-2001《施工升降机检验规则》GB10053-1996《施工升降机安全规则》GB10055-1996《施工升降机试验方法》GB/T10056-1996《SC系列施工升降机使用说明书》江汉建机有限公司3作业准备和条件3.1技术准备3.1.1、核实施工电梯安装作业所需的各类技术参数及依据的可靠性。3.1.2、作业前组织参加施工电梯安装作业人员学习,由技术员讲解施工电梯结构、性能参数,对作业进行技术交底以危害因素辩识和学习，使全体作业人员认可并熟知整个工序和要点及注意事项,能够明白安装步骤及安装过程中的针对性危害，对作业过程和工艺要求不了解的不予参加此项工作。3.1.3、作业过程中应使用经校验合格的测量工具。3.1.4、对参与作业的机械进行详细的检查，确认合格后投入使用。3.1.5、对所有参加施工电梯安装的特殊工种人员资格进行审查。3.1.6、对安装使用的起重工器具进行检查确认。3.2作业人员3.2.1作业人员配置序号工种数量要求备注1安装起重工4持证上岗2电梯安装工1持证上岗3电工1持证上岗4操作工4持证上岗5电、火焊工2持证上岗6架子工4持证上岗7普工43.3材料、设备准备本次施工电梯安装需要辅助材料为脚手板20块用于构件铺垫。3.4主要机具序号名称规格尺寸数量用途1吊车20T1台安装用主吊机械2卸卡2.1t4只构件组合用3钢丝绳6×37+1-φ158m×2起吊千斤第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页4链条葫芦2t2只标准节垂直度调整5活络板手18寸、15寸各2把安装螺栓6力矩扳手75kg1套安装...
