408 陕西重型柴油机厂 设备搬迁工程 施工方案VIP免费

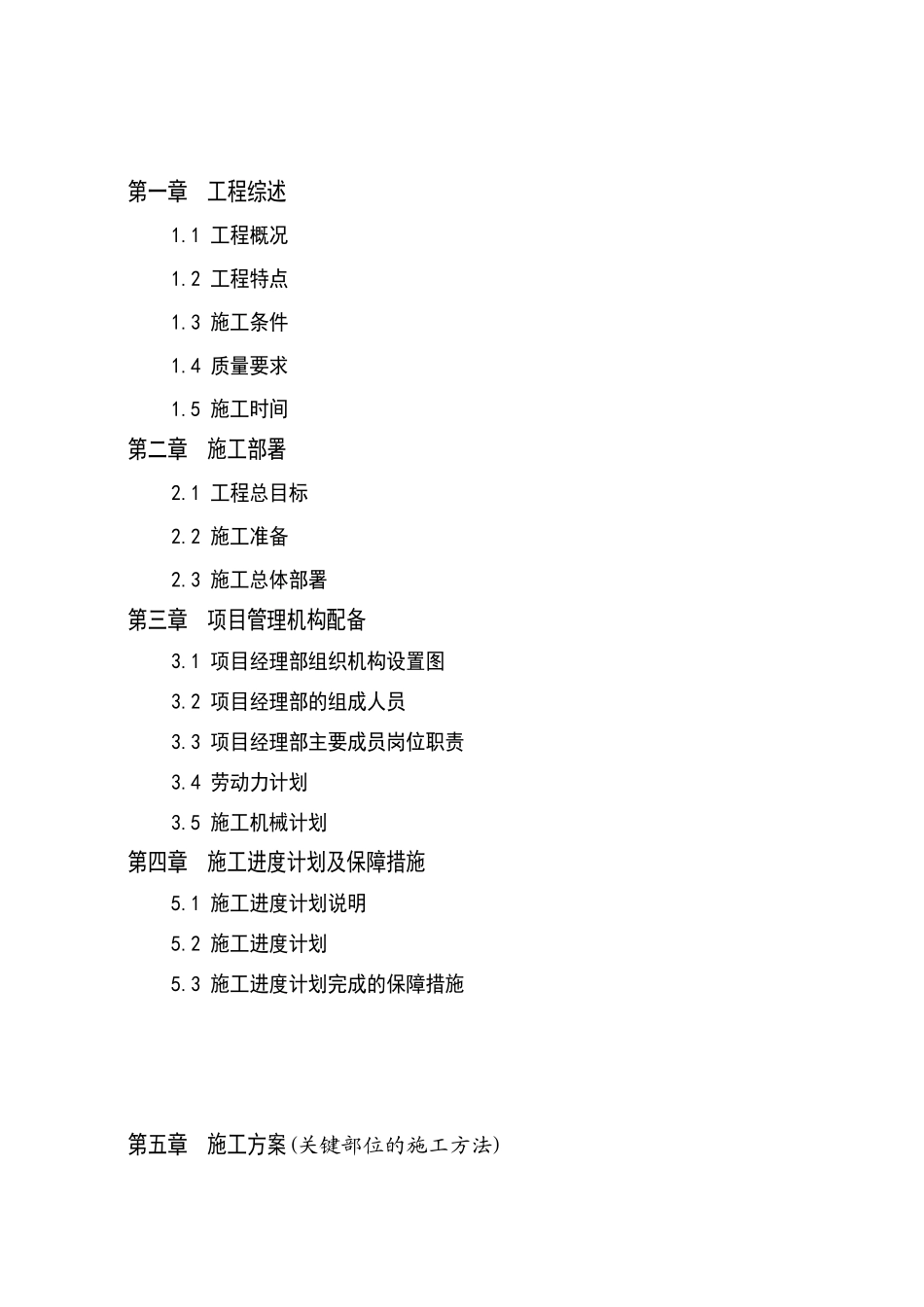

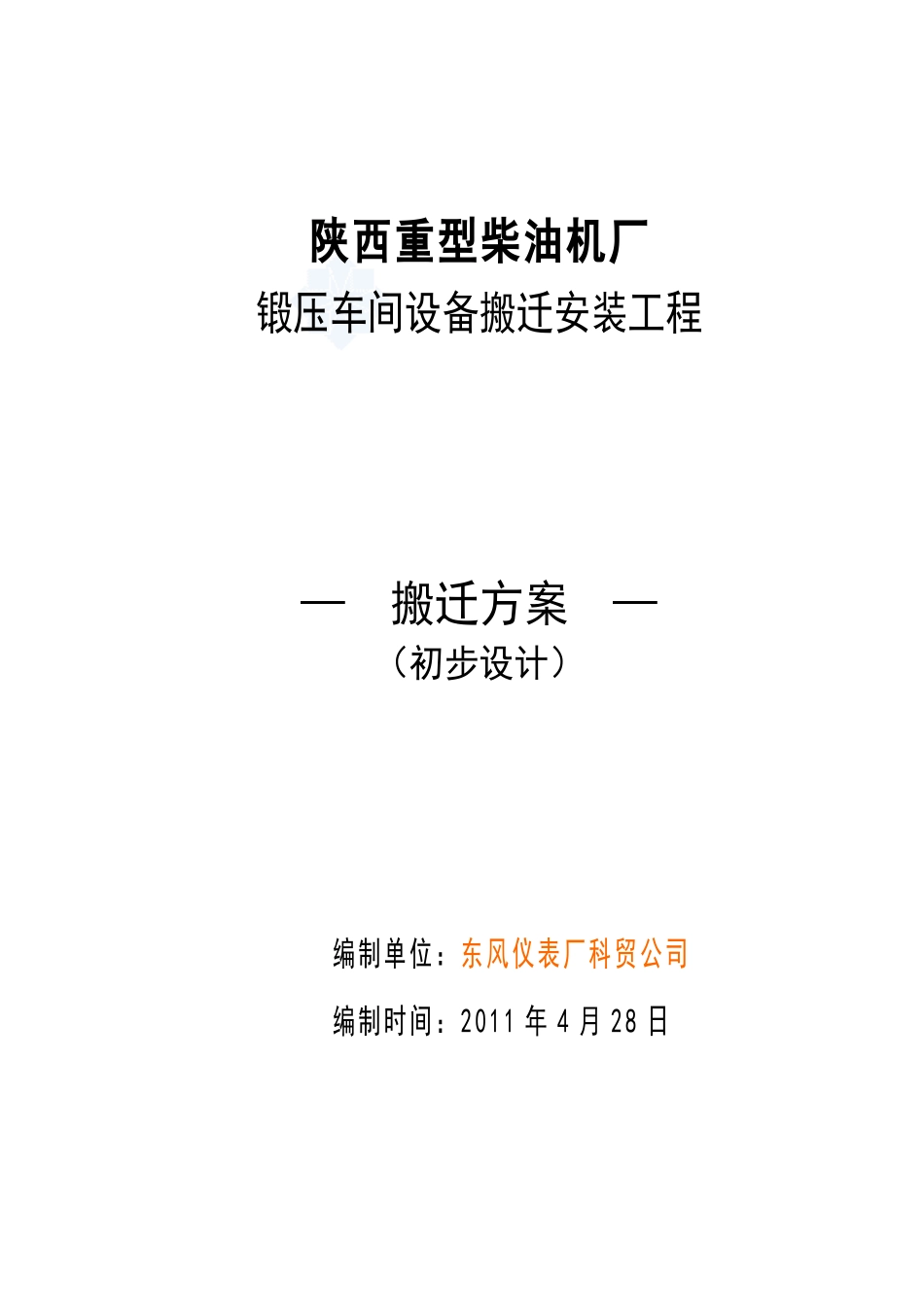

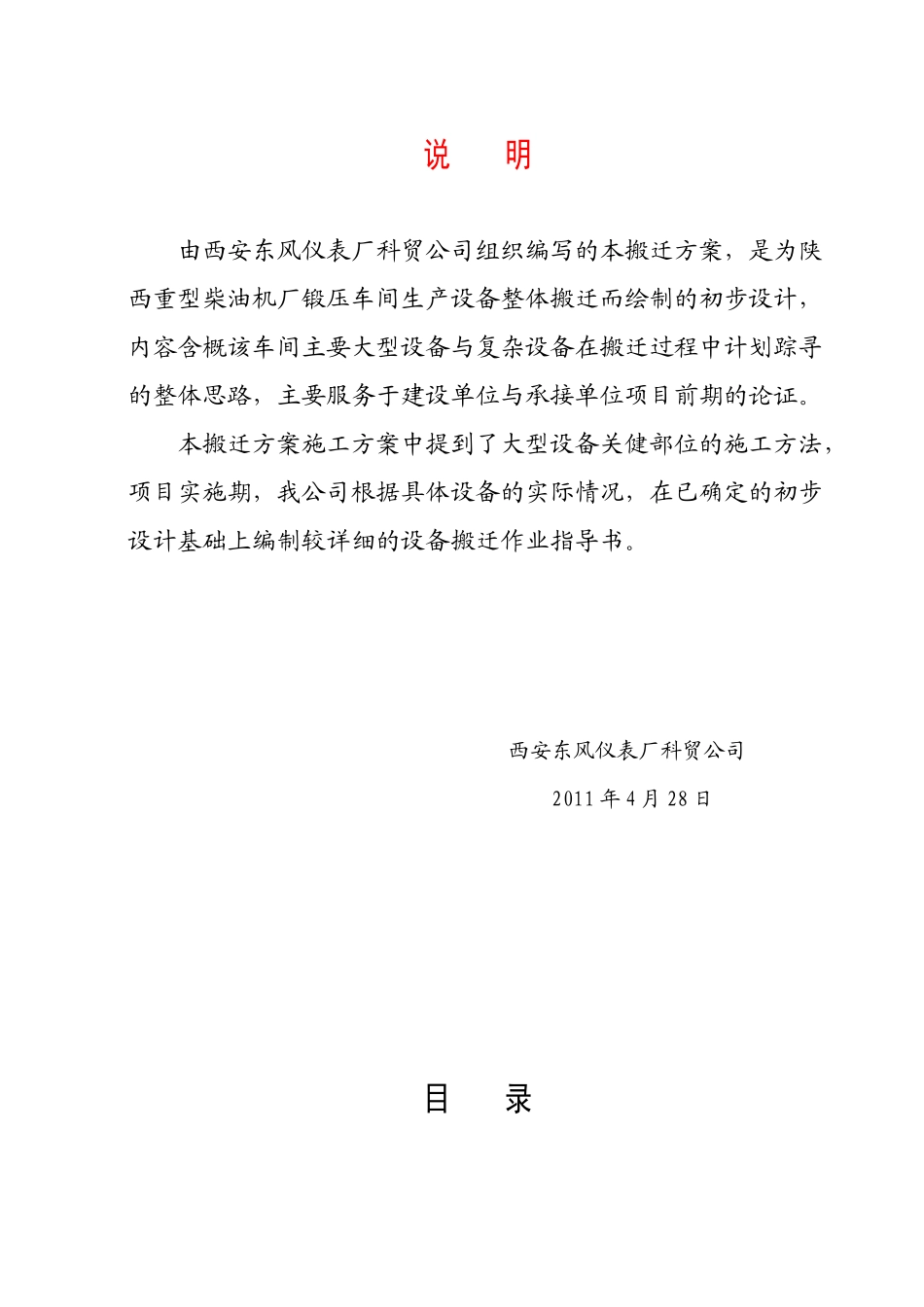

陕西重型柴油机厂锻压车间设备搬迁安装工程—搬迁方案—（初步设计）编制单位：东风仪表厂科贸公司编制时间：2011年4月28日说明由西安东风仪表厂科贸公司组织编写的本搬迁方案，是为陕西重型柴油机厂锻压车间生产设备整体搬迁而绘制的初步设计，内容含概该车间主要大型设备与复杂设备在搬迁过程中计划踪寻的整体思路，主要服务于建设单位与承接单位项目前期的论证。本搬迁方案施工方案中提到了大型设备关健部位的施工方法，项目实施期，我公司根据具体设备的实际情况，在已确定的初步设计基础上编制较详细的设备搬迁作业指导书。西安东风仪表厂科贸公司2011年4月28日目录第一章工程综述1.1工程概况1.2工程特点1.3施工条件1.4质量要求1.5施工时间第二章施工部署2.1工程总目标2.2施工准备2.3施工总体部署第三章项目管理机构配备3.1项目经理部组织机构设置图3.2项目经理部的组成人员3.3项目经理部主要成员岗位职责3.4劳动力计划3.5施工机械计划第四章施工进度计划及保障措施5.1施工进度计划说明5.2施工进度计划5.3施工进度计划完成的保障措施第五章施工方案(关键部位的施工方法)5.1概述5.2施工部署5.3施工原则5.4施工工艺流程5.5设备拆迁施工方案1、施工准备2、设备拆卸3、解体后的保护4、吊装与运输5、设备翻新6、恢复原则7、特种设备8、设备安装9、设备试运转10、验收与交工第六章、服务第一章工程综述1.1工程概况本工程位于陕西省兴平市区，为陕西重型柴油机厂锻压车间空气锤、缸盖生产线的拆迁、维护、保养、翻新、运输、安装及调试工程。项目由目前老厂区迁至兴平**街新厂区，距离约3KM。目前设备分布在老厂区的三个车间，绝大部分设备处于正常运行状态。其中***生产线（29台套）、***（63台套）及****（8台套）、****（54台套）、****（44台套）。主要设备****空气锤一台,总重量约120吨，吊装高度为10.0m，；单臂刨床****一台，重量为35吨；落地镗床一台，重量为38.3吨。每台总重38.8吨；C61200、CR61160普通车床多台。合计约100台套。包括拆卸、清洗、装卸、运输、吊装组配安装、调试及生产线的输送辊道、滑道、翻转、定位装置、工件吊挂葫芦和平衡吊以及工装等。进入新厂所有设备均布置在同一车间，按上述顺序由东向西排列新车间东西长约122m，南北长约40m；建筑面积约1.1万m2。1.2工程特点1、设备安装精度要求高，特别是象*****线、****线不仅单体设备安装精度要求高，且各设备间的相对位置精度要求精确。在放线时必须考虑定位尺寸链的正确和偏差控制范围。2、设备资料不完整甚至缺乏，给设备拆卸和安装带来一定的困难。工期紧、工作量大。甲方设想要求3个月完成。因此必须精心策划、流水作业，集中优势资源突击完成。3、施工区域狭小，给吊装运输带来一定的困难。4、相当一部分设备比较陈旧，拆卸和恢复难度较大。5、从设备结构组成看80%的设备需要进行解体拆迁。解体后为了保证运输安全，需要制作相当数量的卡具和拍子。6、老车间内有两台均是3吨行车，满足不了设备拆迁要求。1.3施工条件1、本工程新建厂房主体工程已基本完毕。现场“三通一平”已经基本完成，施工现场临时水、电源已由建设单位接入并指定了水、电预设位置；工程设计施工图纸已齐全，相关的其它技术资料齐备，可满足施工需要。2、工程所处位置交通比较便利，材料及半成品来源充足有保障。1.4质量要求拆除安装后能够达到设备原有的功能和设计要求。1.5施工时间按现场业主的要求进行。第二章施工部署2.1工程总目标根据设备搬迁项目的工程特点和业主确定的工程目标成立项目部。精心组织施工，确保在规定的施工期限内提前完成设备安装及设备试运行工作。在质量方面，严格遵循我公司《质量手册》，精心组织施工，确保年月日前设备交付使用，工程质量达到单台设备一次交验合格率100%，确保优质工程，塑造精品工程。2.2施工准备为保证工程如期顺利进行，在施工前期必须做好充分的准备工作，主要从以下几个方面考虑：1、组织足够数量的工程技术人员在拆迁工作正式开始前，收集相关技术文件资料；采用座谈的方式，请操作人员和设备维修及管理人员介绍设备运行情况；了解熟悉设备，做好充分的前期准备。设计切合实际...
