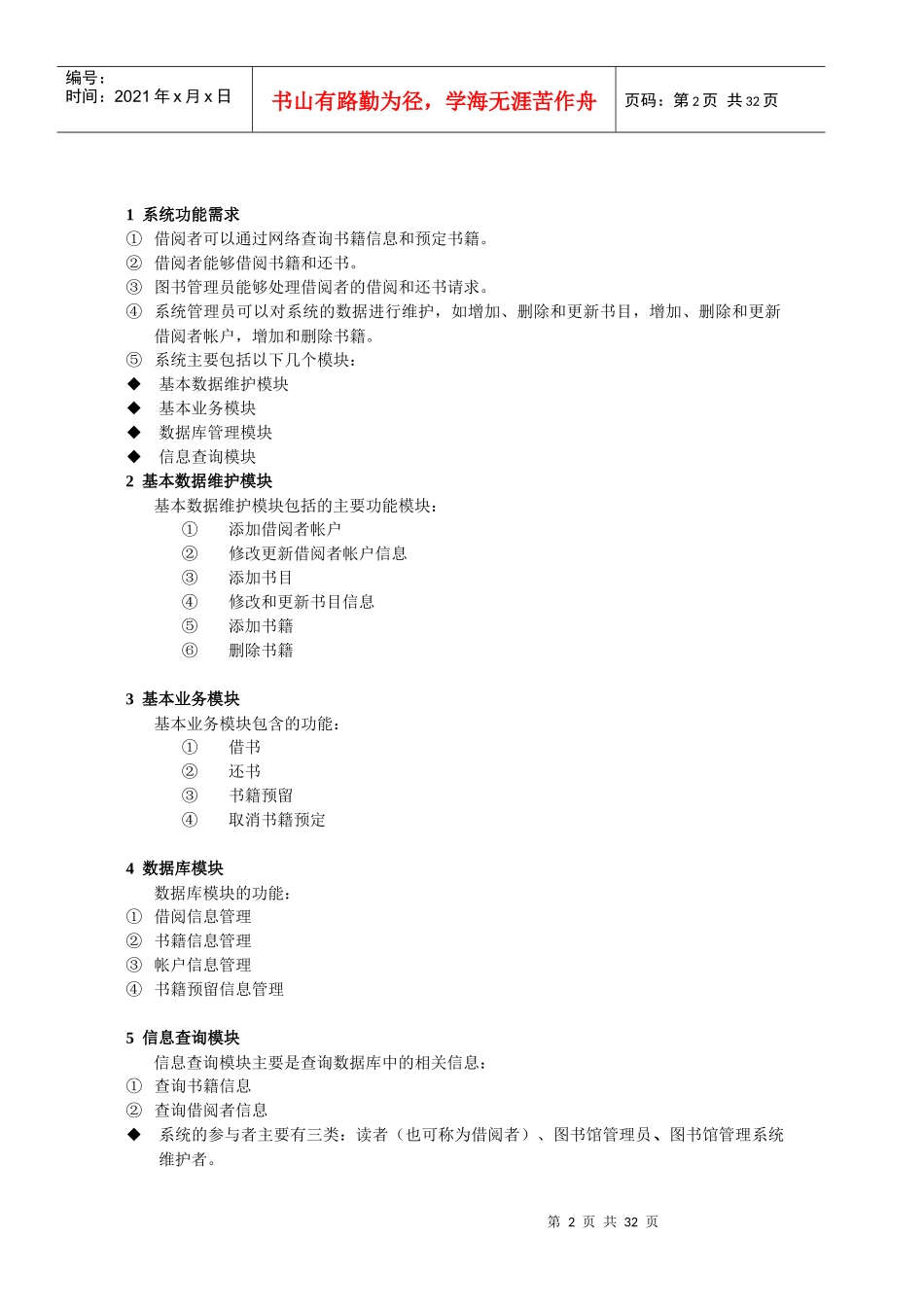

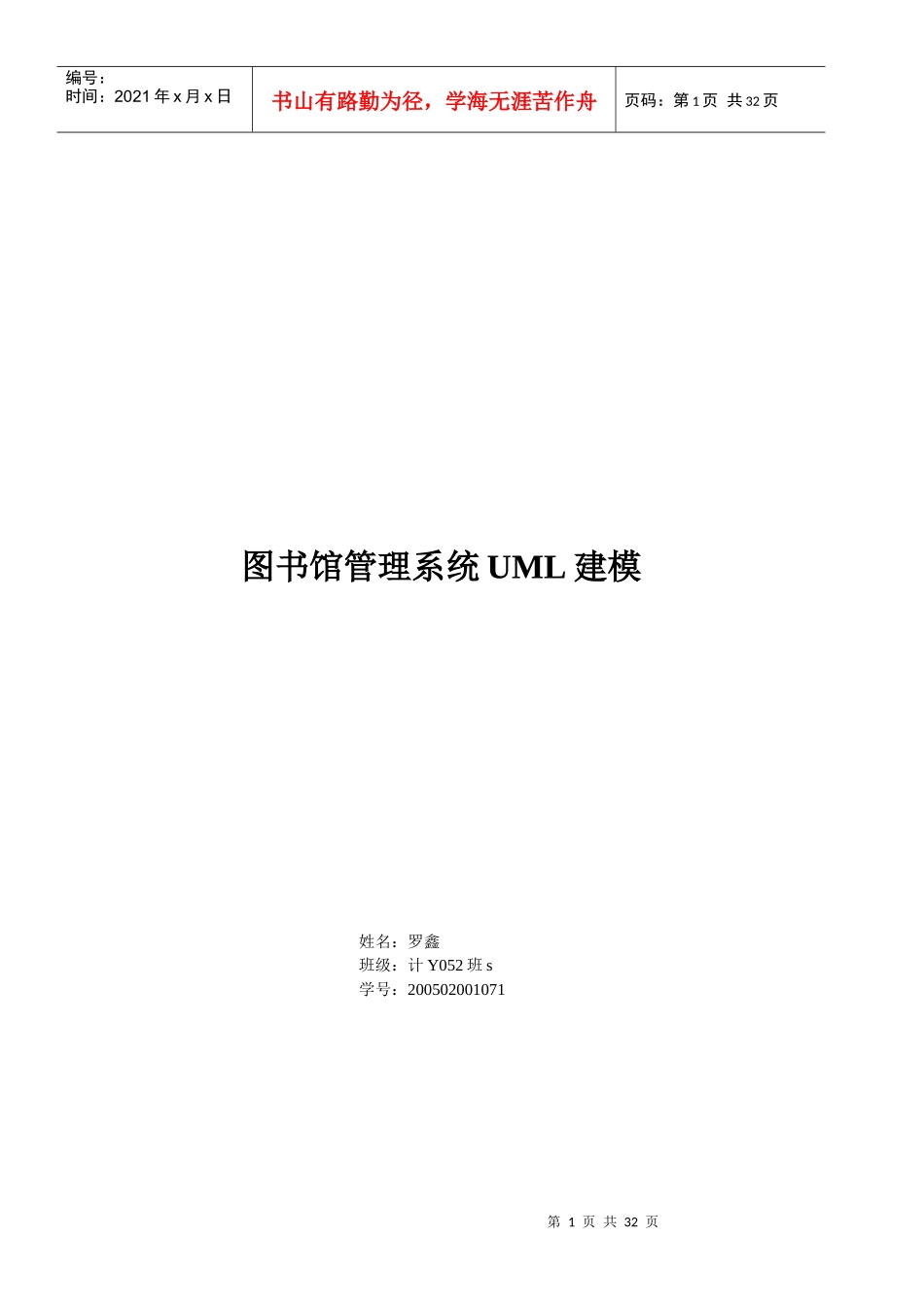

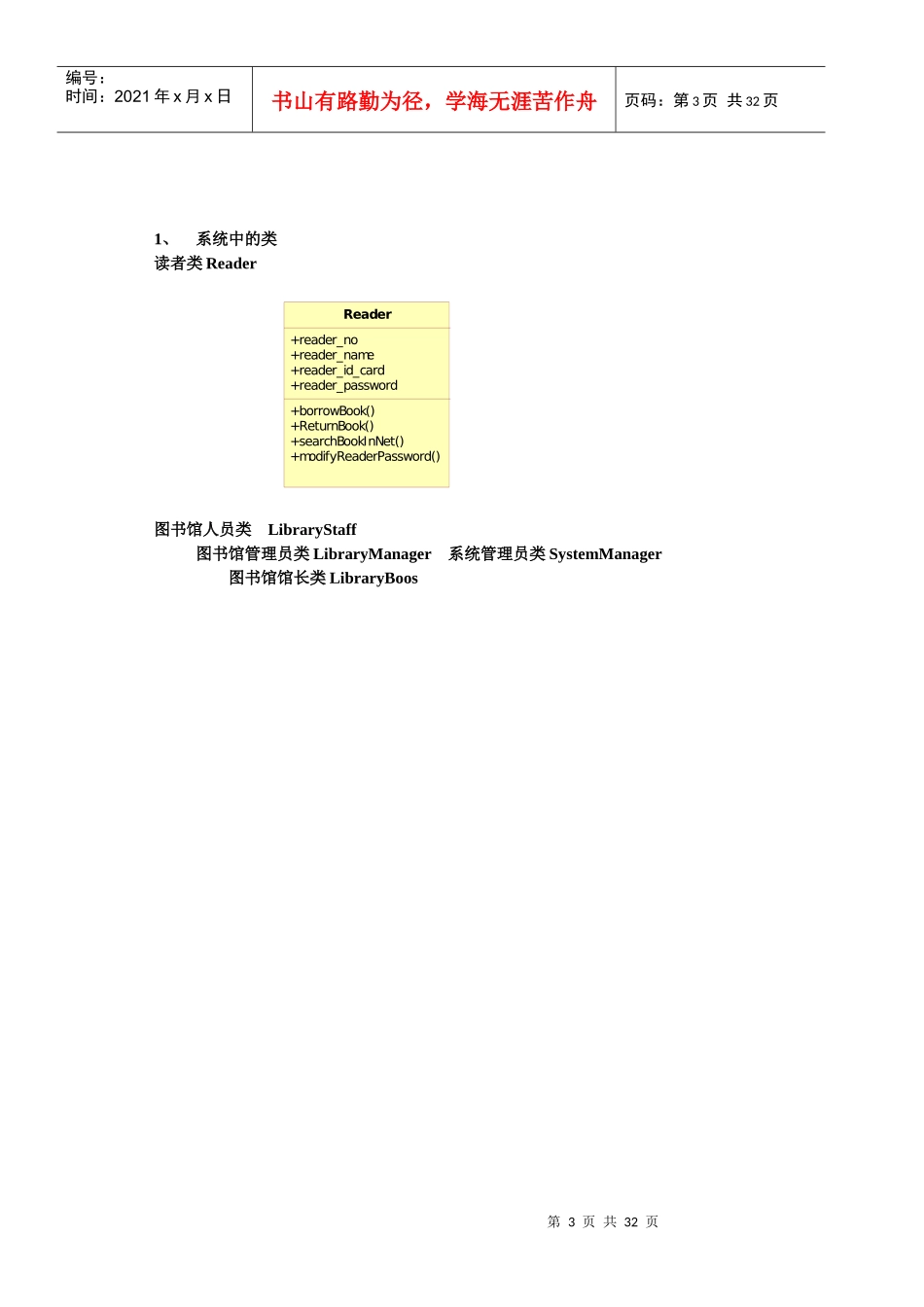

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页图书馆管理系统UML建模姓名：罗鑫班级：计Y052班s学号：200502001071第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页1系统功能需求①借阅者可以通过网络查询书籍信息和预定书籍。②借阅者能够借阅书籍和还书。③图书管理员能够处理借阅者的借阅和还书请求。④系统管理员可以对系统的数据进行维护，如增加、删除和更新书目，增加、删除和更新借阅者帐户，增加和删除书籍。⑤系统主要包括以下几个模块：基本数据维护模块基本业务模块数据库管理模块信息查询模块2基本数据维护模块基本数据维护模块包括的主要功能模块：①添加借阅者帐户②修改更新借阅者帐户信息③添加书目④修改和更新书目信息⑤添加书籍⑥删除书籍3基本业务模块基本业务模块包含的功能：①借书②还书③书籍预留④取消书籍预定4数据库模块数据库模块的功能：①借阅信息管理②书籍信息管理③帐户信息管理④书籍预留信息管理5信息查询模块信息查询模块主要是查询数据库中的相关信息：①查询书籍信息②查询借阅者信息系统的参与者主要有三类：读者（也可称为借阅者）、图书馆管理员、图书馆管理系统维护者。第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页1、系统中的类读者类Reader图书馆人员类LibraryStaff图书馆管理员类LibraryManager系统管理员类SystemManager图书馆馆长类LibraryBoosReader+reader_no+reader_name+reader_id_card+reader_password+borrowBook()+ReturnBook()+searchBookInNet()+modifyReaderPassword()第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页图书馆数据库类LibraryDatabase图书馆资源数据库ResourcesDatabase图书馆读者数据库ReaderDatabase图书馆工作人员数据库LibraryStaffbaseSystemManager+addBook()+deleteBook()+addBookList()+deleteBookList()+renewalBookList()+addReaderAccount()+deleteReaderAccount()+renewalReaderAccount()LibraryManager+receptionBorrowBook()+receptionReturnBook()LibraryStaff+staff_no+staff_name+staff_id_card+staff_password+staff_jurisdiction+modifyStaffPassword()+modifyStaffName()+modifyStaffIdCard()LibraryBoss+addLibraryStaff()+DeleteLibraryStaff()+assignmentJurisdiction()第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页图书馆资源类LibraryResources实物书籍类BooksResources电子书籍类ElectronicResources书类BookMagazine杂志类各类的关系图LibraryStaffbase+num_staff+num_library_manager+num_system_manager+deteletStaff()+findStaff()+confirmationStaff()+modifyStaffJurisdiction()+assignmentStaffJurisdiction()ReaderDatabase+num_Reader+searchReader()+deleteReader()+ConfirmationReader()ResourcesDatabaseLibraryDatabaseLibraryResources+Resources_id+Resources_type+Attribute1BooksResources+book_res_place+book_res_money+book_res_author+deleteBookResources()ElectronicResources+elc_res_money+elc_res_size+elc_res_palce+deleteElectronicResources()+downlond()Book+Book_Condition+deleteBook()Magazine+Magazine()第6页共32页第5页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共32页ReaderSystemManagerLibraryManagerLibraryStaffLibraryBossLibraryResourcesBooksResourcesElectronicResourcesBookMagazineLibraryStaffbaseReaderDatabaseResourcesDatabaseLibraryDatabase下载和阅读0..*1借出和阅读0..*1阅读0..*1检索图书资源10..*验证读者身份10..*+验证工作人员11..*管理员工11+在数据库中保存资源信息1+管理读者信息数据库11+管理资源数据库11+处理借书和还书10..*第7页共32页第6页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟...
