铆焊车间吊装设计方案VIP免费

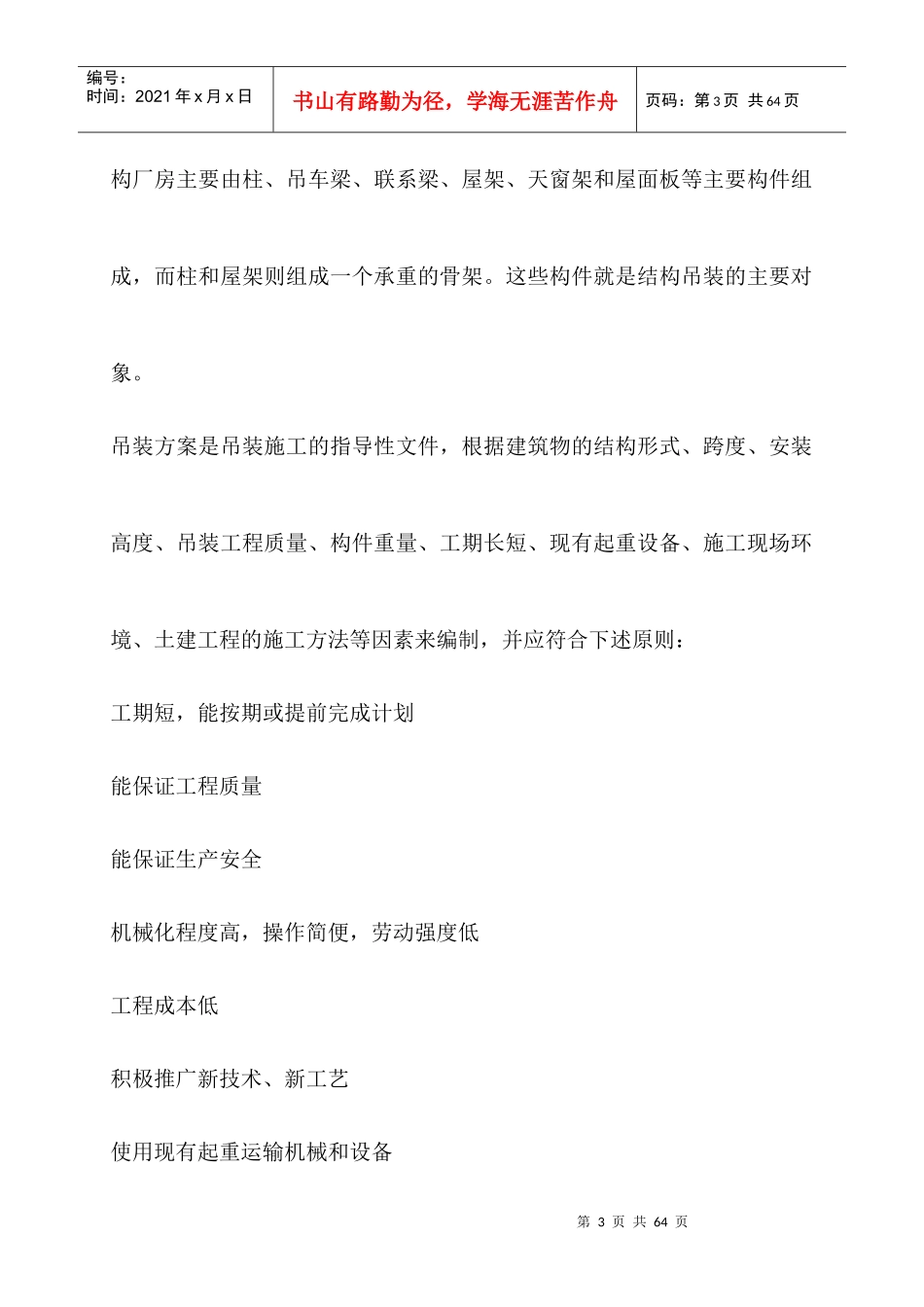

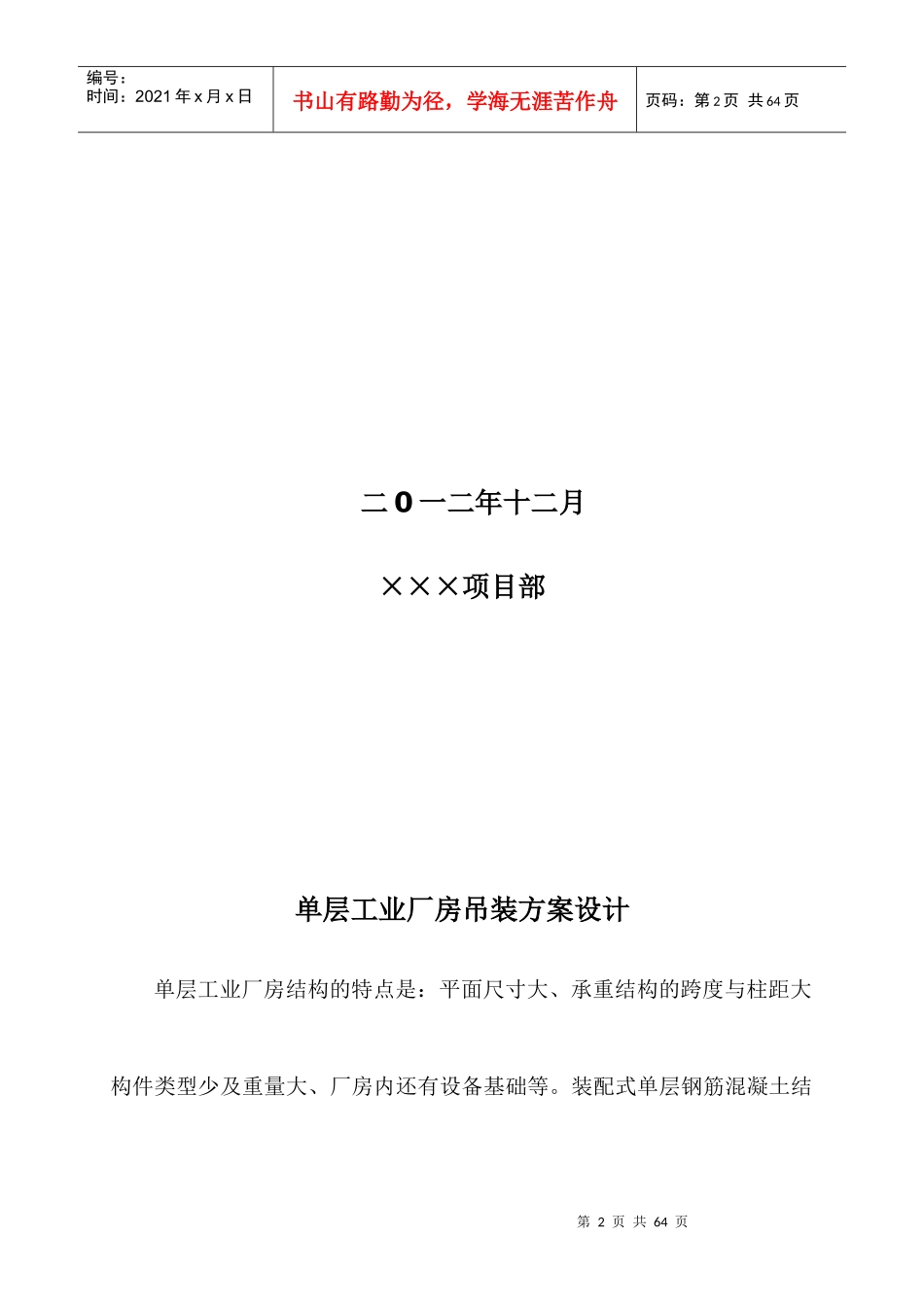

第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共64页铆焊车间结构吊装施工方案审批：审核：编制：第2页共64页第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共64页二0一二年十二月×××项目部单层工业厂房吊装方案设计单层工业厂房结构的特点是：平面尺寸大、承重结构的跨度与柱距大构件类型少及重量大、厂房内还有设备基础等。装配式单层钢筋混凝土结第3页共64页第2页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共64页构厂房主要由柱、吊车梁、联系梁、屋架、天窗架和屋面板等主要构件组成，而柱和屋架则组成一个承重的骨架。这些构件就是结构吊装的主要对象。吊装方案是吊装施工的指导性文件，根据建筑物的结构形式、跨度、安装高度、吊装工程质量、构件重量、工期长短、现有起重设备、施工现场环境、土建工程的施工方法等因素来编制，并应符合下述原则：工期短，能按期或提前完成计划能保证工程质量能保证生产安全机械化程度高，操作简便，劳动强度低工程成本低积极推广新技术、新工艺使用现有起重运输机械和设备第4页共64页第3页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共64页有利于土建工程、设备安装等其他工序的施工吊装方案的内容包括：吊装方法、起重机选择与开型、构件的平面布置、吊装前的准备工作、构件的吊装工艺和吊装安全技术等等。（一）工程概况铆焊车间为两跨单层厂房，高低跨的跨度均为18米，厂房长84米，柱距6米，共有14个车间单层厂房。铆焊车间主要预制构件一览表轴线构件名称及型号数量构件重量（吨）构件长度（米）安装标高（米）（A）①（15）（G）基础梁YJL401.45.97（D）（G）连系梁YLL280.85.97+8.20（A）（D）（G）（B）（C）（E）（F）柱Z1柱Z2柱Z3柱Z41530445.16.44.65.810.113.112.615.6低跨屋架YGJ-18高跨屋架YGJ-1815154.464.4617.7017.70+8.70+11.34吊车梁DCL1吊车梁DCL228283.65.025.975.97+5.60+7.80屋面板YWB3361.355.97+14.34单层厂房常用的结构型式有排架结构和刚架结构。目前大多数单层厂第5页共64页第4页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共64页房采用钢筋混凝土排架结构。这种结构的刚度较大，耐久性和防火性较好，施工也较方便。根据厂房生产和建筑要求的不同，钢筋混凝土排架结构又可分为单跨、两跨或多跨等高和两跨或多跨不等高形式。按主体承重结构的方向分，有横向承重结构和纵向承重结构。单层厂房钢筋混凝土排架结构大多采用装配式，它的空间高度大、跨度大；由屋架吊车梁、柱、基础等构件组成，除基础为现浇钢筋混凝土杯基础外（当中、重型单层工业厂房建于土质较差的地区时，一般需采用桩基础），其他构件均需预制和吊装，外墙仅起围护作用。单跨单层工业厂房，其跨度在24m以内，起重高度在18m以下，一般采用一台自行臂式起重机进行单机吊装；跨度在30-36m的钢筋混凝土结构，在缺乏大型起重机械的情况下，常采用双机台吊；跨度在60m以上的大跨第6页共64页第5页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共64页度，柱子常用自行臂式起重机或土拔杆吊装，屋盖常采用钢带提升设备等专用设备整体吊装；在起重机缺乏的情况下，可采用拔杆吊装。（二）结构吊装方法单层工业厂房的结构吊装方法，有分件吊装法、综合吊装法和混合吊装法三种：（1）分件吊装法：指起重机在车间内每开行一次仅吊装一种或两种构件。通常分三次开行吊装完全部构件。第一次开行——吊装全部柱子，并对柱子进行校正和最后固定；第二次开行——吊装吊车梁、联系梁以及柱间支撑等；第三次开行——分节间吊装屋架、天窗架、屋面板、屋面支撑及抗风柱等。在第一次开行（柱子吊装之后），起重机即进行屋架的扶直排放以及吊车梁、联系梁、屋面板的摆放布置。优点：由于每次基本安装同类构件，索具不需经常更换。操作程序基本相第7页共64页第6页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共64页同，所以安装速度快。构...
