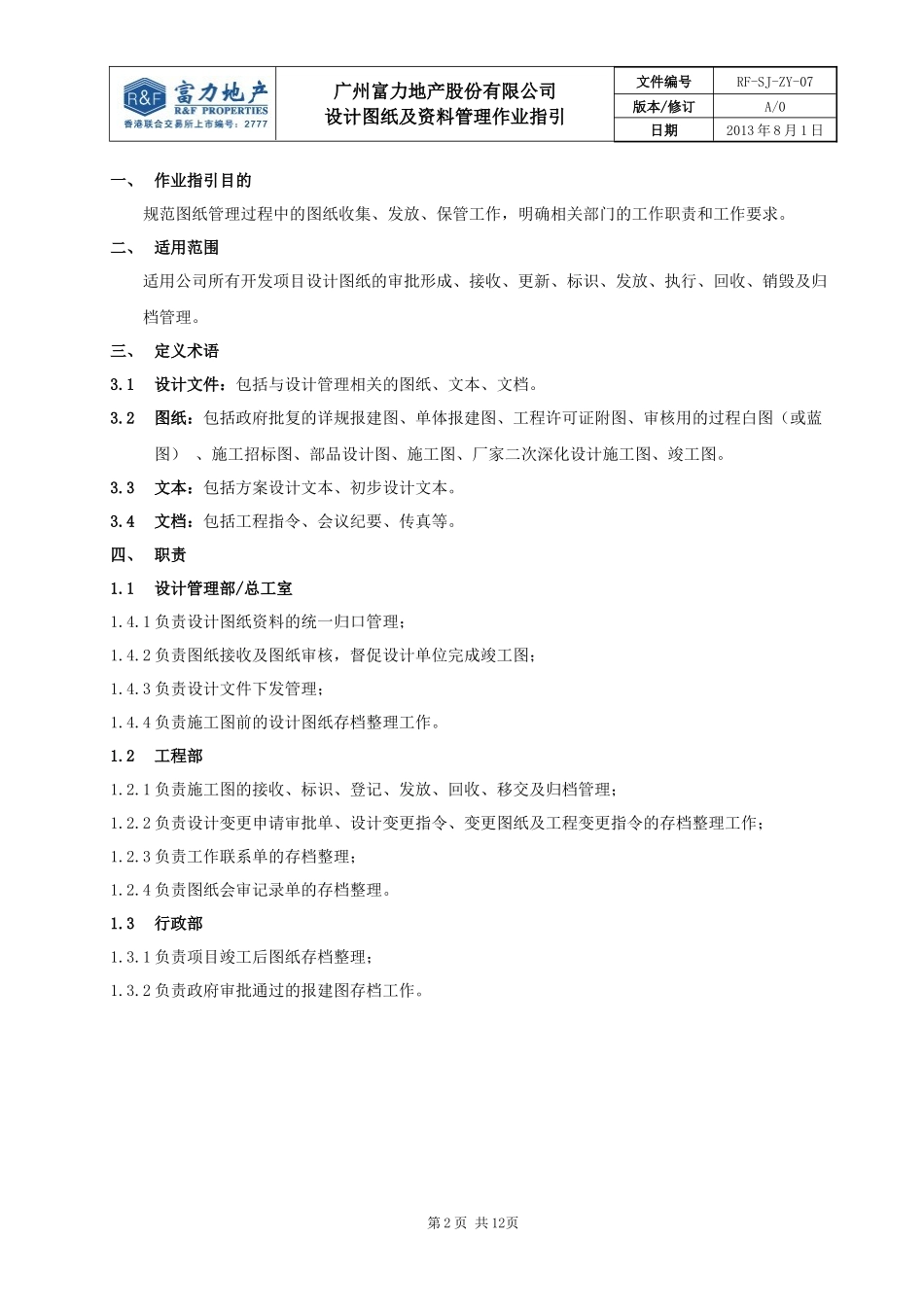

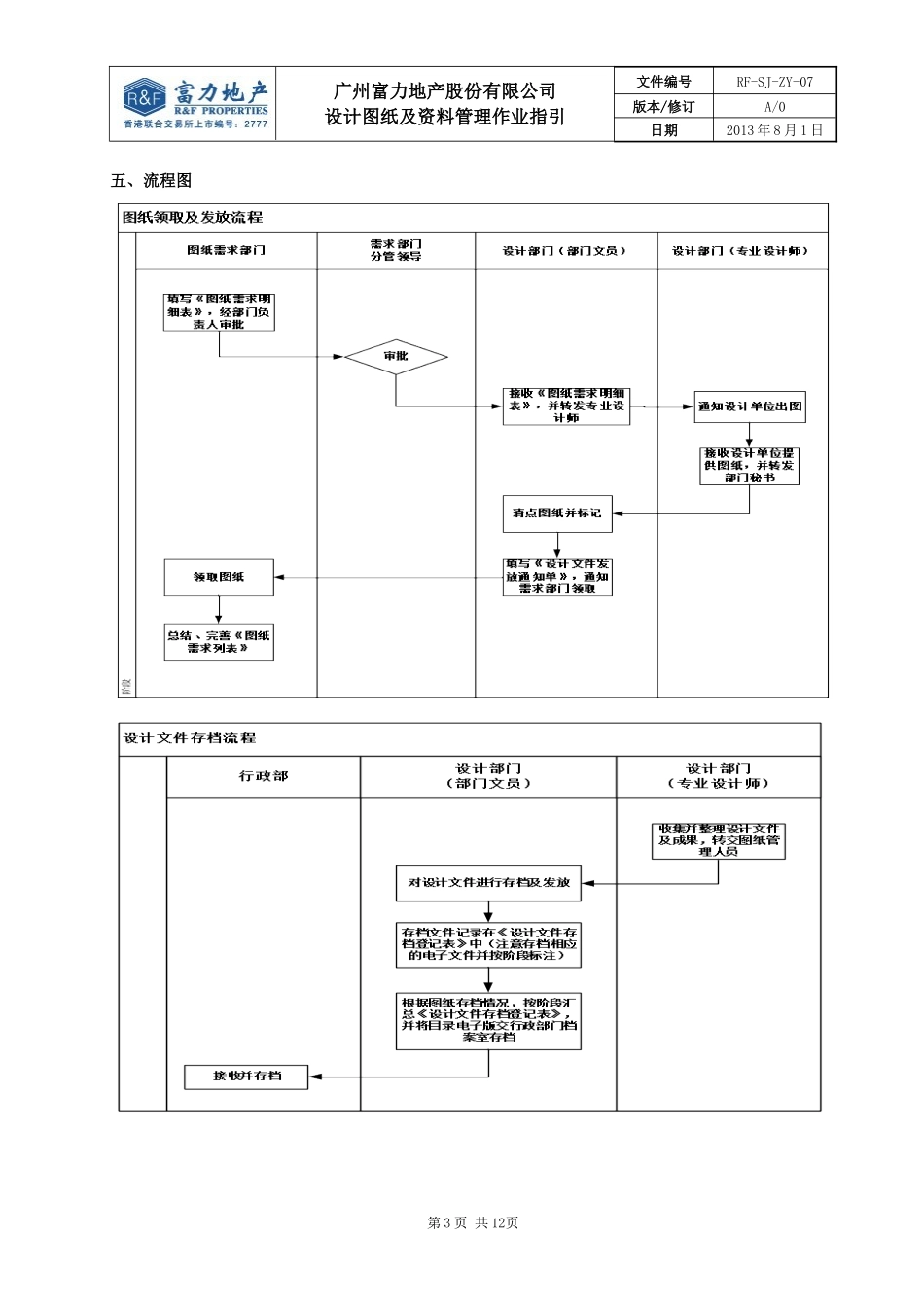

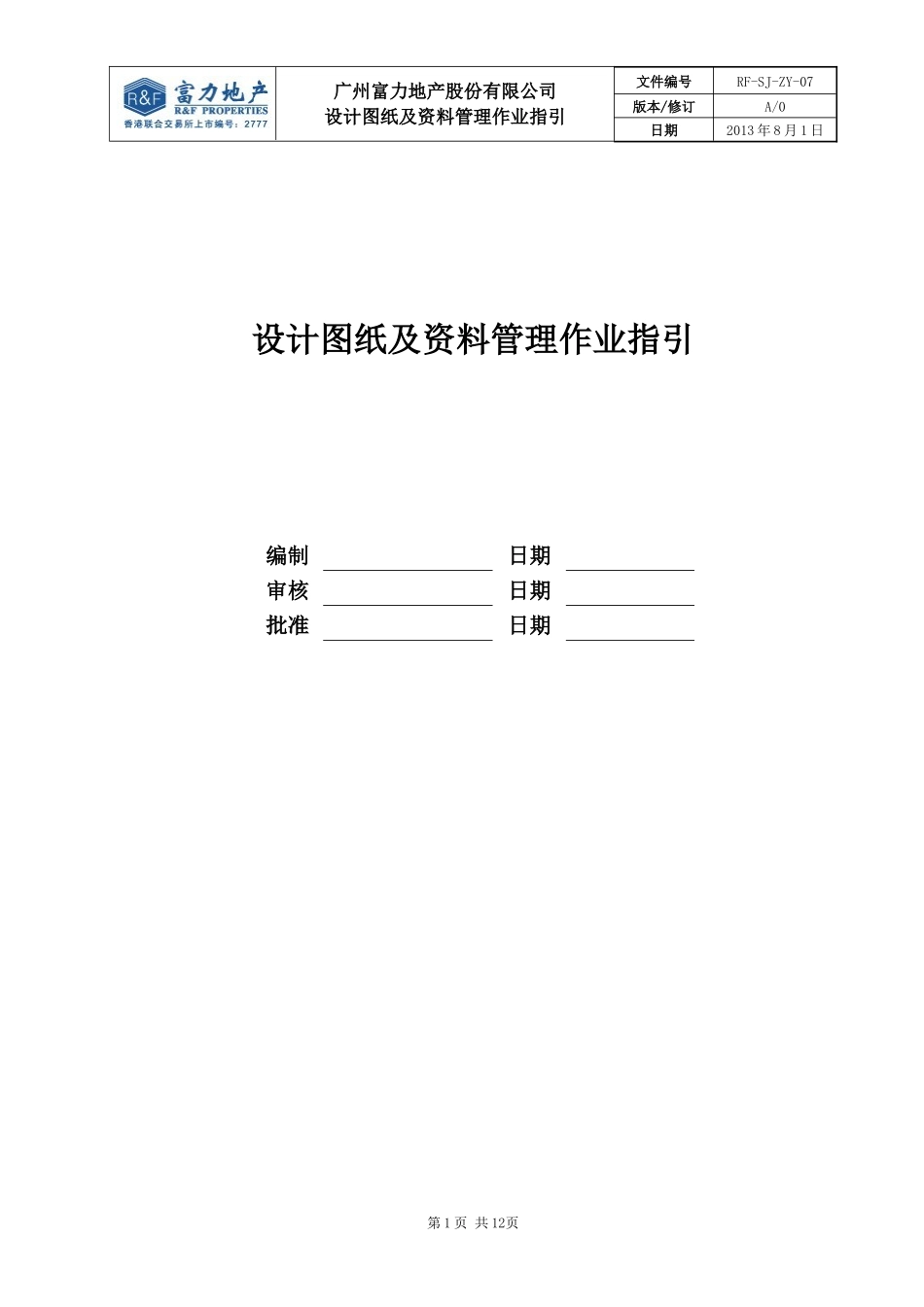

广州富力地产股份有限公司设计图纸及资料管理作业指引文件编号RF-SJ-ZY-07版本/修订A/0日期2013年8月1日设计图纸及资料管理作业指引第1页共12页编制日期审核日期批准日期广州富力地产股份有限公司设计图纸及资料管理作业指引文件编号RF-SJ-ZY-07版本/修订A/0日期2013年8月1日一、作业指引目的规范图纸管理过程中的图纸收集、发放、保管工作，明确相关部门的工作职责和工作要求。二、适用范围适用公司所有开发项目设计图纸的审批形成、接收、更新、标识、发放、执行、回收、销毁及归档管理。三、定义术语3.1设计文件：包括与设计管理相关的图纸、文本、文档。3.2图纸：包括政府批复的详规报建图、单体报建图、工程许可证附图、审核用的过程白图（或蓝图）、施工招标图、部品设计图、施工图、厂家二次深化设计施工图、竣工图。3.3文本：包括方案设计文本、初步设计文本。3.4文档：包括工程指令、会议纪要、传真等。四、职责1.1设计管理部/总工室1.4.1负责设计图纸资料的统一归口管理；1.4.2负责图纸接收及图纸审核，督促设计单位完成竣工图；1.4.3负责设计文件下发管理；1.4.4负责施工图前的设计图纸存档整理工作。1.2工程部1.2.1负责施工图的接收、标识、登记、发放、回收、移交及归档管理；1.2.2负责设计变更申请审批单、设计变更指令、变更图纸及工程变更指令的存档整理工作；1.2.3负责工作联系单的存档整理；1.2.4负责图纸会审记录单的存档整理。1.3行政部1.3.1负责项目竣工后图纸存档整理；1.3.2负责政府审批通过的报建图存档工作。第2页共12页广州富力地产股份有限公司设计图纸及资料管理作业指引文件编号RF-SJ-ZY-07版本/修订A/0日期2013年8月1日五、流程图第3页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页六、关键活动描述1.4图纸命名原则1.4.1设计图纸项目命名原则：地区名(广州可略)---总项目名（及地块名）---单体(及功能名)1.4.2设计图纸项目命名示例例1：珠江新城A2-2，A2-3地块办公楼例2：花都金港城东区A1-A3栋住宅例3：海南香水湾一期独栋别墅1.4.3设计图纸项目命名流程:设计管理部/总工室初定项目名称-----与销售策划部及开发中心讨论确认后作为图纸项目名称-----最后以建设工程规划许可证为准(项目建筑师负责确认及知会各专业)。1.4.4设计图纸各阶段专业项目名必须完全一致。1.5图纸编号1.5.1图纸编号管理1)设计任务书下达或项目正式启动时，工程名与图纸业务编号同时确定；2)具体由设计院图档管理员操作及管理，电子版并放在固定的服务器上供设计人员及各方查阅。1.5.2图纸编号原则：1)业务编号：年份该年度大项目顺序号-单项编号；2)示例：0705-01、表示本项目是07年启动的，大项目顺序号是05,单项编号是01；3)业务编号方法：年份（如07）及该年度大项目顺序号（如05）由设计院统一确定，单项编号（如-01）由项目总负责统一规划确定并知会设计院或总工室。1.5.3图纸编号实施办法1)新项目从0801开始编写。2)设计中的项目从0701开始编写；3)已建及在建项目依开始年度假编号，后面备注实际图纸编号。假编号只作为检索用（档案室根据底图归档需要逐步整理）。1.6图纸分册1.6.1设计图纸（施工图）分册原则：1)第一分册：建筑2)第二分册：结构第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页3)第三分册：给排水4)第四分册：电气强电智能弱电5)第五分册：暖通空调6)第六分册：室内装修7)第七分册：园林1.6.2施工图要求按以上原则分册，特殊情况可由项目总负责人自定。凡工程有缺省的单项，分册号勿空，应按顺序递推。1.7图框及图纸修改1.7.1标准图框尺寸图纸规格A0A1A2A3A4A1+1/4A1+1/2A0+1/4图纸长度（mm）1188840594420297105012601485图纸高度（mm）8405944202972105945948401.7.2图框尺寸原则：1)尽量少用加长图纸，特别是A0以上的加长图纸；2)施工图封面各专业均采用A2；3)同一套图除目录为A4外，其余尽可能不超过两种，图框优先采用A2、A1、其次A0,再次A1+1/4、再次A0+1/4。1.7.3修改图纸的图号标识原则1)修改图纸的图号以可与原图或前次修改图明确识别...
