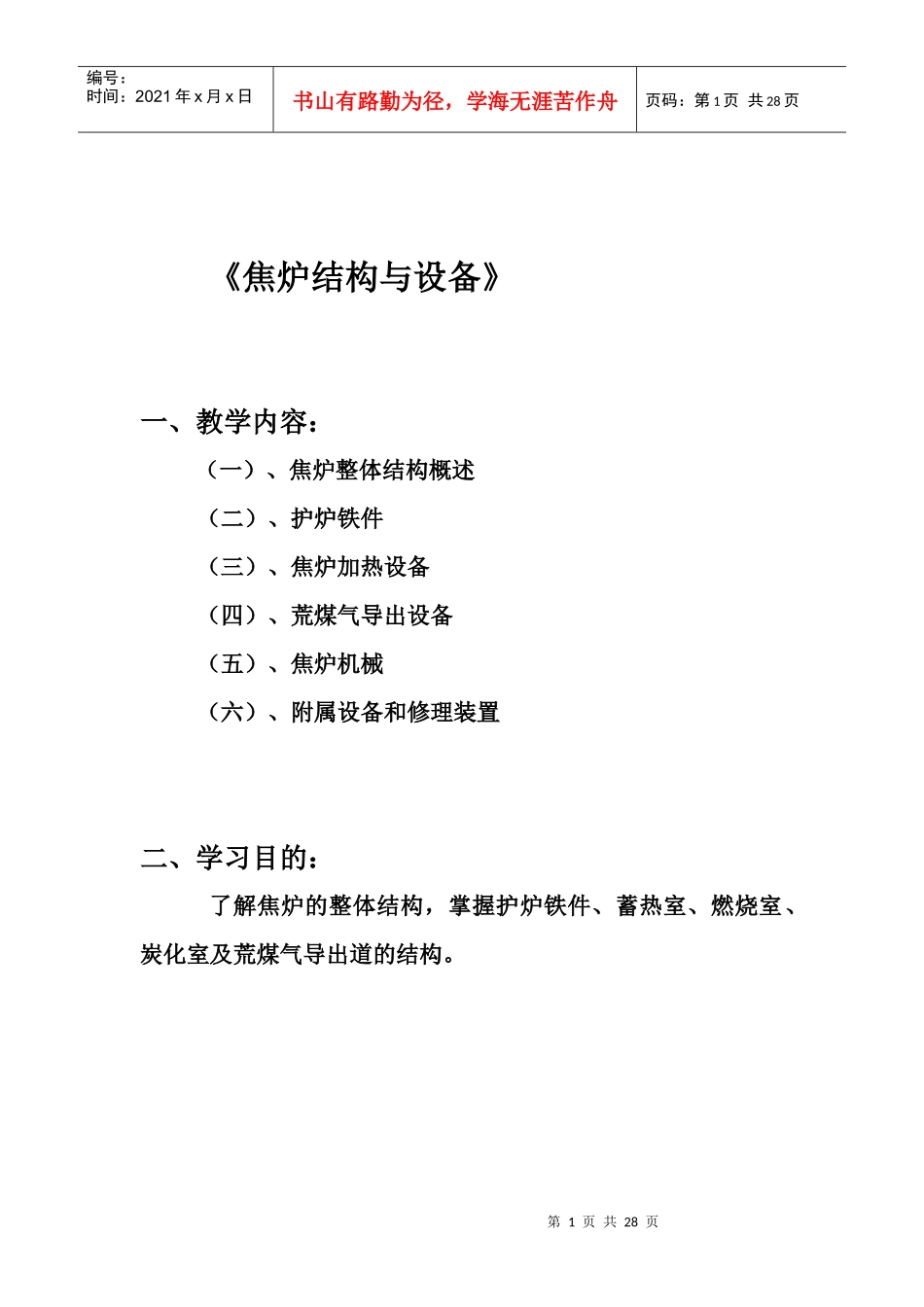

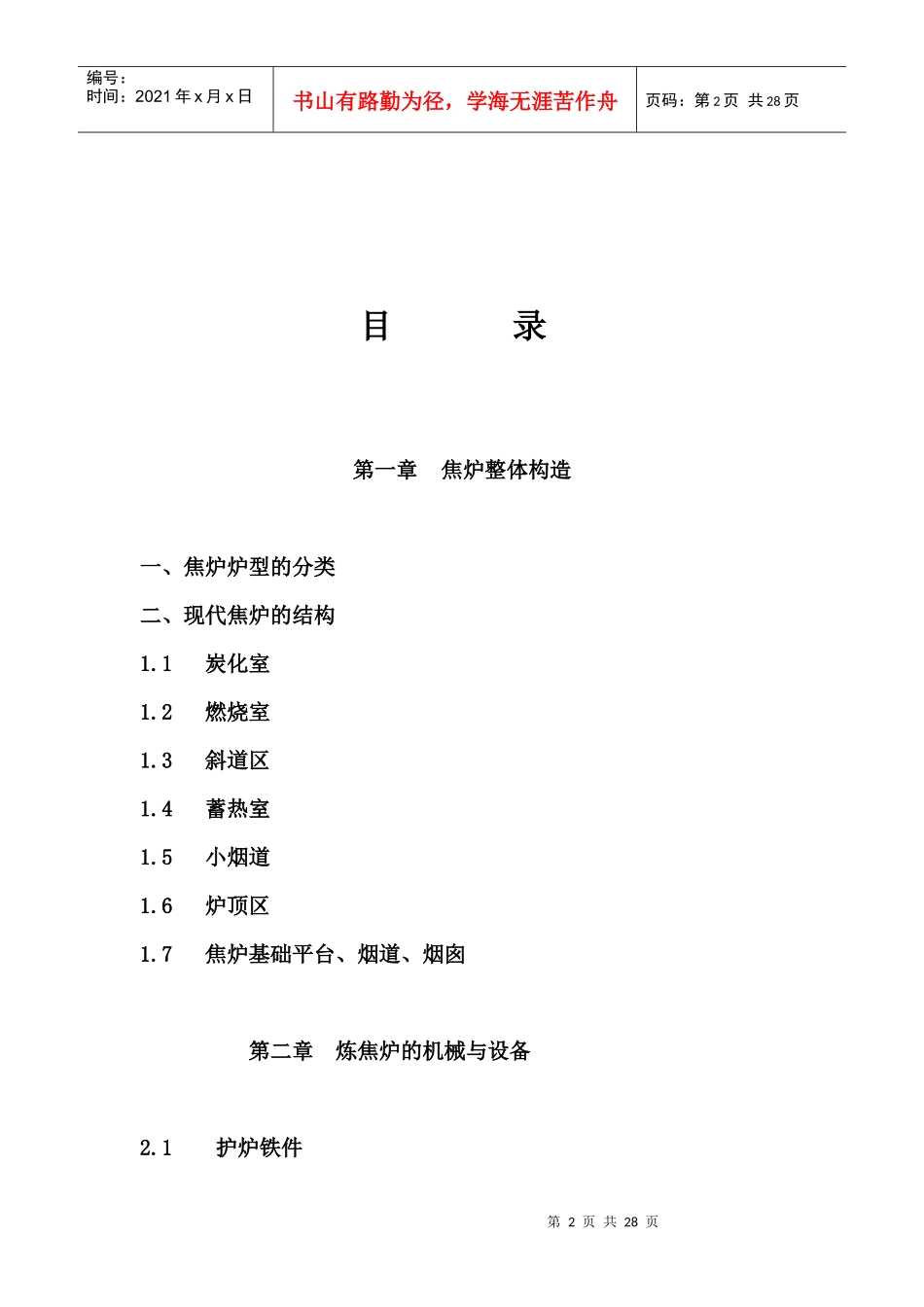

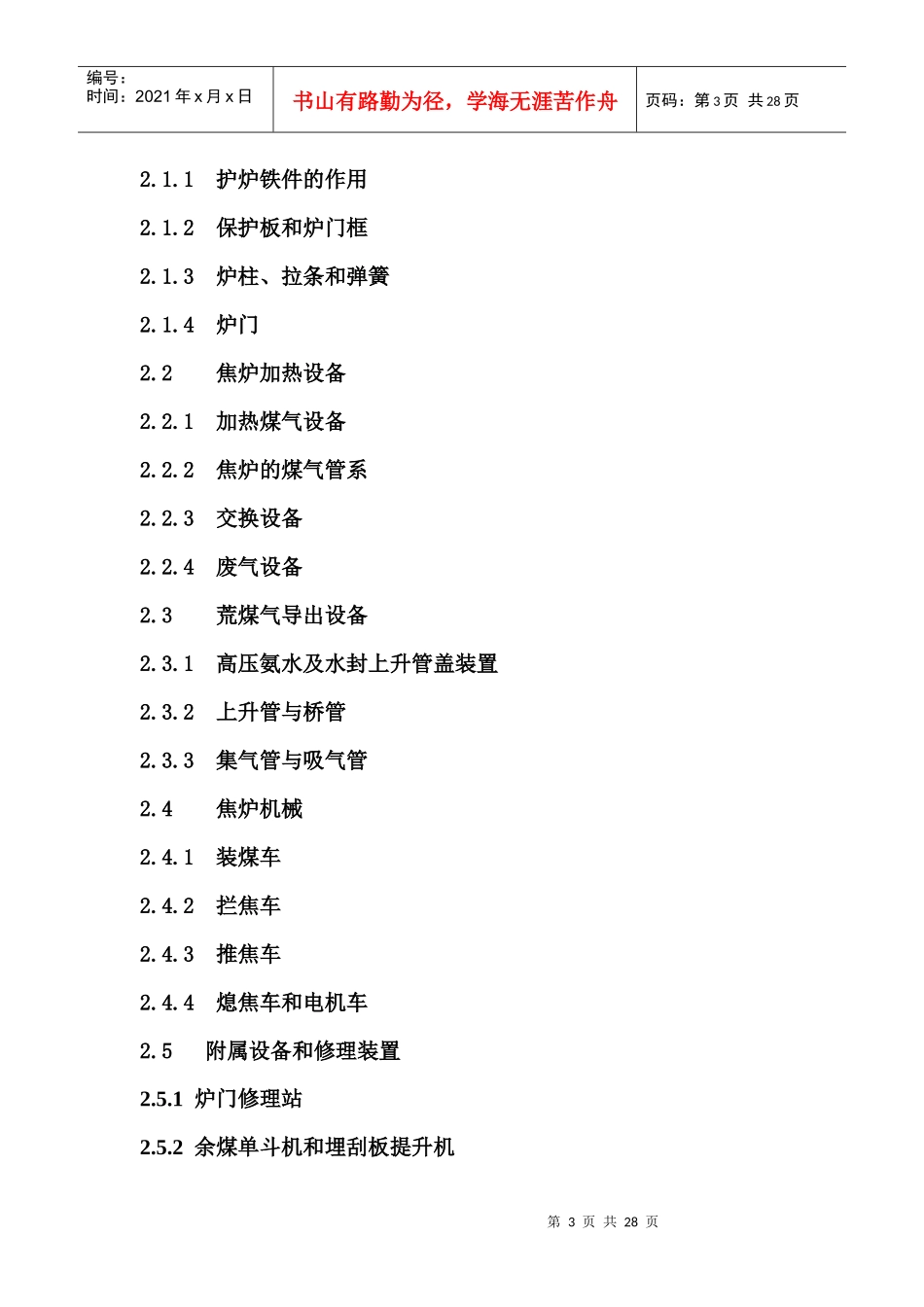

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页《焦炉结构与设备》一、教学内容：（一）、焦炉整体结构概述（二）、护炉铁件（三）、焦炉加热设备（四）、荒煤气导出设备（五）、焦炉机械（六）、附属设备和修理装置二、学习目的：了解焦炉的整体结构，掌握护炉铁件、蓄热室、燃烧室、炭化室及荒煤气导出道的结构。第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页目录第一章焦炉整体构造一、焦炉炉型的分类二、现代焦炉的结构1.1炭化室1.2燃烧室1.3斜道区1.4蓄热室1.5小烟道1.6炉顶区1.7焦炉基础平台、烟道、烟囪第二章炼焦炉的机械与设备2.1护炉铁件第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页2.1.1护炉铁件的作用2.1.2保护板和炉门框2.1.3炉柱、拉条和弹簧2.1.4炉门2.2焦炉加热设备2.2.1加热煤气设备2.2.2焦炉的煤气管系2.2.3交换设备2.2.4废气设备2.3荒煤气导出设备2.3.1高压氨水及水封上升管盖装置2.3.2上升管与桥管2.3.3集气管与吸气管2.4焦炉机械2.4.1装煤车2.4.2拦焦车2.4.3推焦车2.4.4熄焦车和电机车2.5附属设备和修理装置2.5.1炉门修理站2.5.2余煤单斗机和埋刮板提升机第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页2.5.3悬臂式起重机和电动葫芦2.5.4推焦杆更换装置第一章焦炉整体结构一、焦炉炉型的分类：现代焦炉因火道结构，加热煤气种类及其入炉方式，实现高向加热均匀性的方法不同等分成许多型式。因火道结构形式的不同，焦炉可分为二分式焦炉，双联火道焦炉及少数的过顶式焦炉。根据加热煤气种类的不同，焦炉可分为单热式焦炉和复热式焦炉。根据煤气入炉的方式不同，焦炉可分为下喷式焦炉和侧入式焦炉。二、现代焦炉的结构：（一）、现代焦炉虽有多种炉型，但都有共同的基本要求：1）焦并长向和高向加热均匀，加热水平适当，以减轻化学产品的裂解损失。2）劳动生产率和设备利用率高。3）加热系统阻力小，热工效率高，能耗低。4）炉体坚固、严密、衰老慢、炉龄长。5）劳动条件好，调节控制方便，环境污染少。（二）、JN型焦炉及其基础断面第5页共28页第4页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共28页图1.1JN型焦炉及其基础断面现代焦炉主要由炉顶区、炭化室、燃烧室、斜道区、蓄热室、烟道区（小烟道、分烟道、总烟道）、烟囪、基础平台和抵抗墙等部分组成，蓄热室以下为烟道与基础。炭化室与燃烧室相间布置，蓄热室位于其下方，内放格子砖以回收废热，斜道区位于蓄热室顶和燃烧室底之间，通过斜道使蓄热室与燃烧室相通，炭化室与燃烧室之上为炉顶，整座焦炉砌在坚固平整的钢筋混凝土基础上，烟道一端通过废气开闭器与蓄热室连接，另一端与烟囱连接口根据炉型不同，烟道设在基础内或基础两侧。以下分别加以介绍：1.1炭化室炭化室是煤隔绝空气干馏的地方，是由两侧炉墙、炉顶、炉底和两侧炉门合围起来的。炭化室的有效容积是装煤炼焦的有效空间部分;它等于炭化室有效长度、平均宽度及有效高度的乘积。炭化室的容积、宽度与孔数对焦炉生产能力、单位产品的投资及机械设备的利用率等均有重大影响。炭化室顶部还设有1个或2个上升管口，通过上升管、桥管与集气管相连。炭化室锥度：为了推焦顺利，焦侧宽度大于机侧宽度，两侧宽度之差叫做炭化室锥度。炭化室锥度随炭化室的长度不同而变化，炭化室越长，锥度越大。在长度不变的情况下，其锥度越大越有利于推焦。生产几十年的炉室，由于其墙面产生不同程度的变形，此时锥度大就比锥度小利于推焦，从而可以延长炉体寿命。1.2燃烧室第6页共28页第5页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共28页双联式燃烧室每相邻火道连成一对，一个是上升气流，另一个是下降气流。双联火道结构具有加热均匀、气流阻力小、砌体强度高等优点，但异向气流接触面较多，结构较复杂，砖形多，我国大型焦炉均采用这种结构。每个燃烧室有28个或32个立火道。相邻两个为一对...
