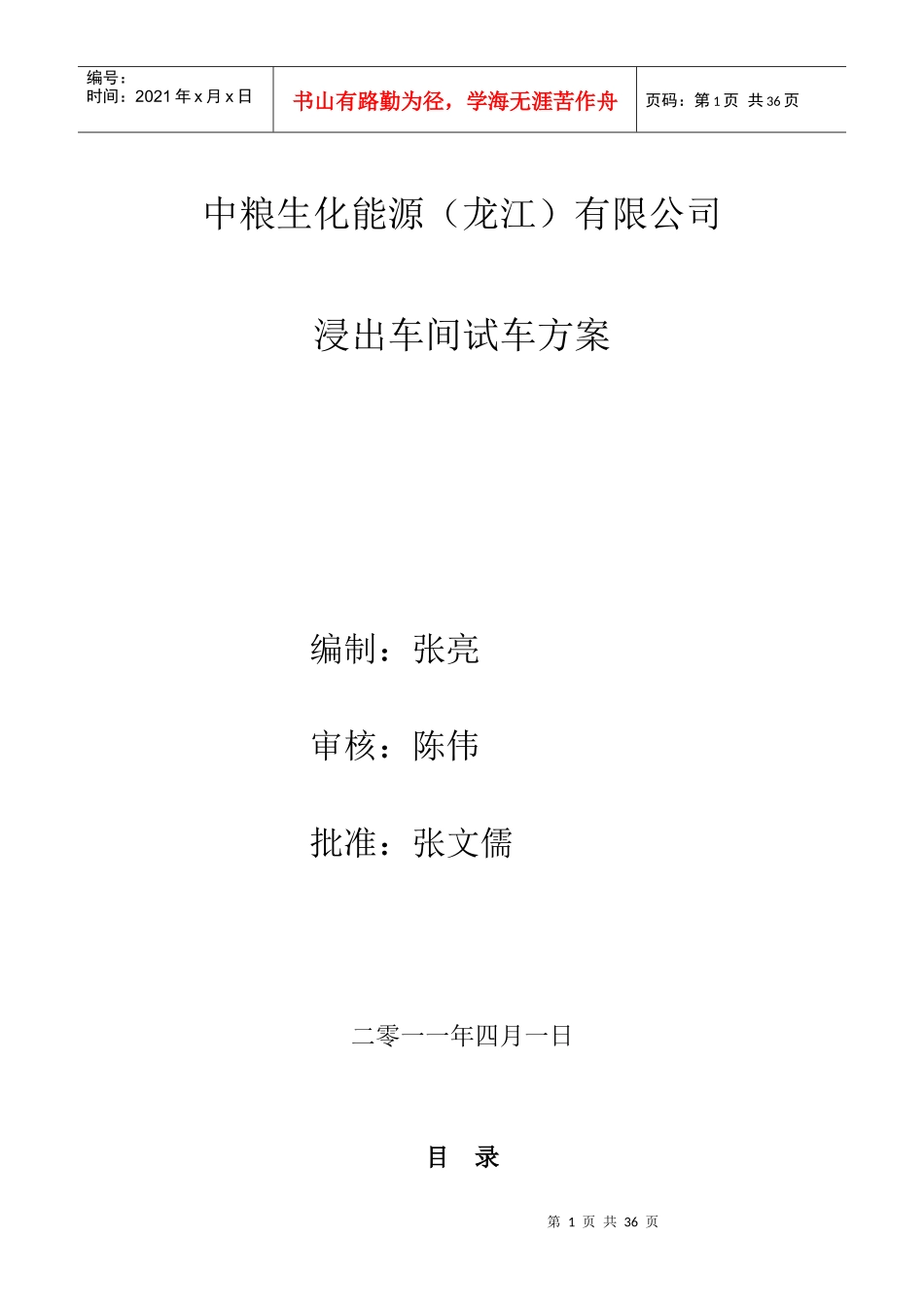

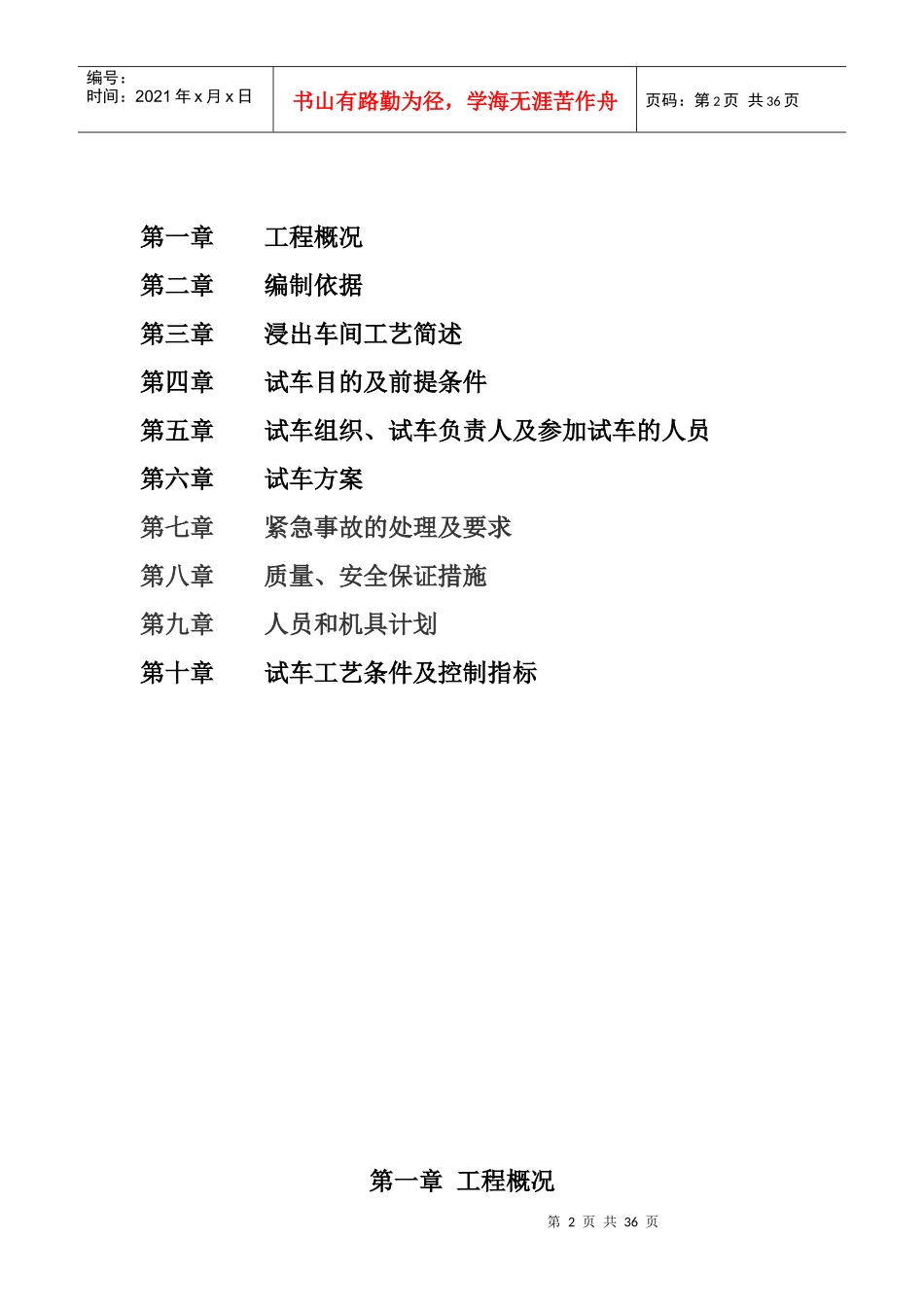

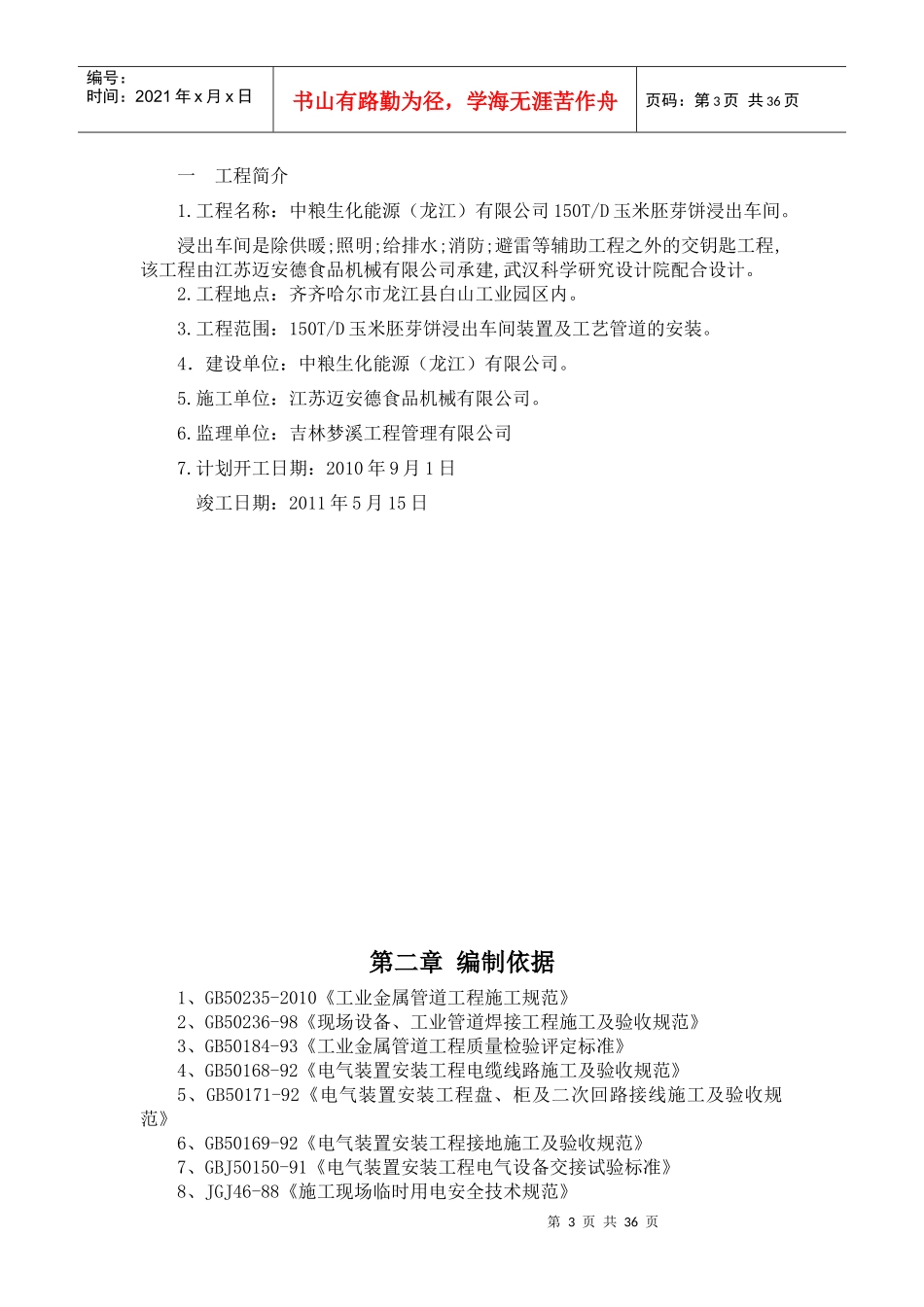

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页中粮生化能源（龙江）有限公司浸出车间试车方案编制：张亮审核：陈伟批准：张文儒二零一一年四月一日目录第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页第一章工程概况第二章编制依据第三章浸出车间工艺简述第四章试车目的及前提条件第五章试车组织、试车负责人及参加试车的人员第六章试车方案第七章紧急事故的处理及要求第八章质量、安全保证措施第九章人员和机具计划第十章试车工艺条件及控制指标第一章工程概况第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页一工程简介1.工程名称：中粮生化能源（龙江）有限公司150T/D玉米胚芽饼浸出车间。浸出车间是除供暖;照明;给排水;消防;避雷等辅助工程之外的交钥匙工程,该工程由江苏迈安德食品机械有限公司承建,武汉科学研究设计院配合设计。2.工程地点：齐齐哈尔市龙江县白山工业园区内。3.工程范围：150T/D玉米胚芽饼浸出车间装置及工艺管道的安装。4．建设单位：中粮生化能源（龙江）有限公司。5.施工单位：江苏迈安德食品机械有限公司。6.监理单位：吉林梦溪工程管理有限公司7.计划开工日期：2010年9月1日竣工日期：2011年5月15日第二章编制依据1、GB50235-2010《工业金属管道工程施工规范》2、GB50236-98《现场设备、工业管道焊接工程施工及验收规范》3、GB50184-93《工业金属管道工程质量检验评定标准》4、GB50168-92《电气装置安装工程电缆线路施工及验收规范》5、GB50171-92《电气装置安装工程盘、柜及二次回路接线施工及验收规范》6、GB50169-92《电气装置安装工程接地施工及验收规范》7、GBJ50150-91《电气装置安装工程电气设备交接试验标准》8、JGJ46-88《施工现场临时用电安全技术规范》第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页9、GB50255-96《电气装置安装工程电力变流设备施工及验收规范》10、TSGD0001-2009《压力管道安全技术监察规程-工业管道》11、GB50275-98《压缩机、风机、泵安装工程施工及验收规范》12、GB50270-98《连续输送设备安装工程施工及验收规范》第三章浸出车间工艺简述浸出工艺简述油脂浸出，是利用油料中的油脂能够充分迅速地溶解在溶剂中的性质、通过逆流浸泡来提取油脂的。由预榨车间来的物料，通过P332风冷刮板输送机输送至浸出车间（E102-a）浸出器喂料箱中,物料通过喂料器搅拌装置的搅拌作用在喂料箱中均匀分布，并通过四条喂料绞龙（E102-b）送入浸出器（E102）内进行浸出。浸出器分为上下两排固定栅板和许多框箱组成，框箱是通过链条带动在轨道上运动的。首先物料通过四个喂料绞龙（E102－b）均匀喂入浸出器框箱，并在浸出器上层栅板上前行，当前行至上层端部时框箱向下翻转，端部没有栅板，物料由浸出器上层落入下层框箱中，在栅板上运行至浸出器下料口。在浸出中的物料翻转方式使得物料有一次翻动，不存在短路等问题，得到良好浸出。（E102）浸出器采用逆流浸出方式，由（E106）新鲜溶剂供应的新鲜溶剂，经过（E140）溶剂加热器加热后，喷淋到最后的物料，物料经过沥干后落到（E107）湿粕刮板输送机,并经过(E108)密封旋转阀送至(E109)蒸脱机蒸脱机进行脱溶。而经过喷淋的低浓度混合油通过（E103-1/7）混合油泵喷淋次级物料，最后用最高浓度的混合油喷淋新鲜的物料，经过喷淋的混合油通过（E105）混第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页合油抽出泵输出。本浸出器配备7级喷淋，每一级混合油循环泵的流量都大于喷淋物料的渗透量，正常工作时喷淋量应该等于渗透量且保持物料表面有3－5厘米的混合油液位，使得浸泡和渗透浸出同时进行。在混合油管道上装有混合油预热器，保证浸出在55℃左右正常工作。为得到含饼屑和渣子较少的混合油，最后增加一个抽出油斗（8），混合油是通过油斗（7）溢流过来的。（E105）混合油抽出泵将混合油高速送至（E104a、b）两级旋液分离器，在离心力的作用下...
