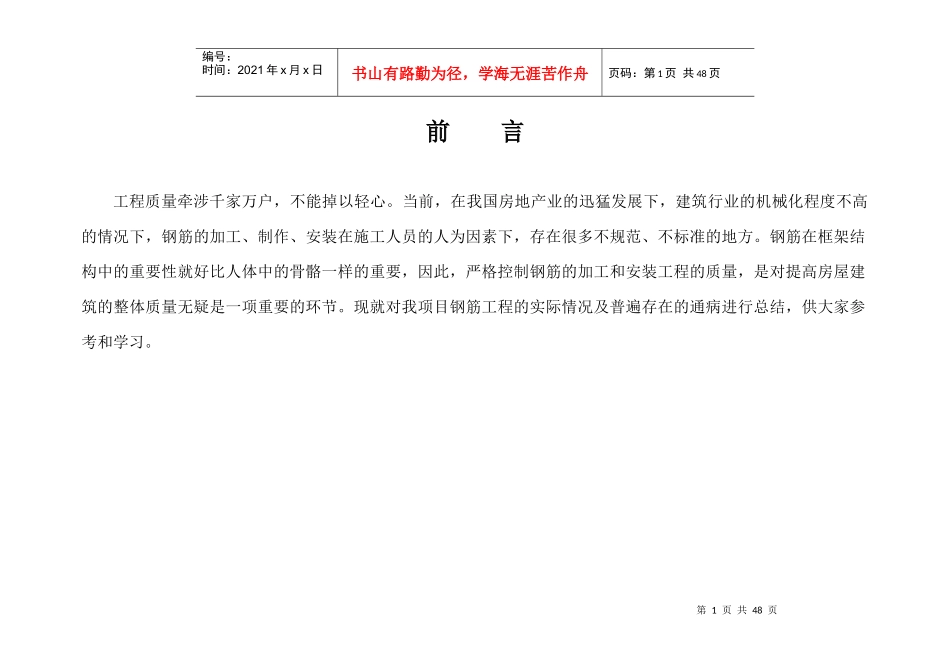

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页前言工程质量牵涉千家万户，不能掉以轻心。当前，在我国房地产业的迅猛发展下，建筑行业的机械化程度不高的情况下，钢筋的加工、制作、安装在施工人员的人为因素下，存在很多不规范、不标准的地方。钢筋在框架结构中的重要性就好比人体中的骨骼一样的重要，因此，严格控制钢筋的加工和安装工程的质量，是对提高房屋建筑的整体质量无疑是一项重要的环节。现就对我项目钢筋工程的实际情况及普遍存在的通病进行总结，供大家参考和学习。第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页第一节钢筋的位置一、纵向钢筋在层剪力墙、层柱子顶部外伸部分错位下柱外伸钢筋从柱顶甩出，由于位置偏离过大，与上柱钢筋搭接不上。纵向和横向的偏位严重（图01、02、03、04）。2.原因（1）钢筋安装后虽已检查合格，但由于固定钢筋措施不可靠。发生变位。（2）浇注混凝土时被振动器或其他操作机具碰歪撞斜，没有及时校正。3.预防措施（1）在外伸部分加一道临时箍筋，按图纸位置安设好，然后用样板、铁卡或木方卡好固定；浇筑混凝土前再复查一遍，如发生移位，则应矮正后再浇筑混凝土。（2）注意浇筑操作，尽量不碰撞钢筋；浇筑过程中由专人随时检查，及时校核改正。第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页二、剪力墙水平钢筋的位置水平钢筋一律放在纵向钢筋的外侧。03G101-1P47-50。为什么？答：因为竖向钢筋不仅受水平剪力、弯矩还受竖向恒载和竖向地震附加荷载，水平钢筋放在竖向钢筋的外侧，有利于约束竖向钢筋向外倒的倒变形。三、悬挑板及板负筋偏位严重：1.现象板的负筋在浇筑砼前，被踩踏严重，偏离应有位置；间距不均匀甚至变形。2.原因分析没有绑扎固定或固定不牢，作业人员任意踩踏。3.预防措施调整工序部署，调整流水分段，水电预埋及焊接完后再绑扎负筋；设置足够的马登及负筋垫块，每点绑扎，固定牢靠。悬挑板筋固定在模板上。设置施工便道，人员从施工便道、脚手架、梁上行走，严禁踩踏板负筋。设置附加固定钢筋（特别是当房间地坪有高差，板负筋在梁负筋下面时）。第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页4.治理方法浇注砼前应全部调整到位，且浇注时应有护筋人员。发现有踩踏偏位，及时纠正绑扎。四、在挑梁内的位置第一排钢筋，和柱纵向钢筋的冲突，有些跑到柱子纵向钢筋的外侧；有些因纵向钢筋本身偏位占住了挑梁钢筋的位置。下料和安装时一定要统筹安排，首先保证柱子钢筋的正确位置，然后考虑挑梁钢筋的安排，挑梁钢筋实在不能调整时，通过设计解决。这是一个大问题，当所有钢筋都没有间距的时候，危害很大。这个沙坪在地下室顶板做的好。为什么汶川地震中，教学楼大梁从两端直接了断了，和钢筋的间距和锚固有关。第二排钢筋的位置和长度。03G101-1P33～34和内梁钢筋的连接。五、梁箍筋弯钩与纵筋相碰1.现象在梁的支座处，箍筋弯钩与纵向钢筋抵触。2.原因分析梁箍筋弯钩应放在受压区，从受力角度看，这是合理的，而且从构造角度看也合理在受压区，纵向钢筋根数第5页共48页第4页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共48页少，则与箍筋弯钩相处，不显得拥挤）。但是，在特殊情况下，例如在连续梁支座处（当前高层建筑中，框架结构形式设置的梁甚为常见），受压区在截面下部，要是箍筋弯钩位于下面，有可能被钢筋压“开”，在这种情况下，只好将箍筋弯钩放在受拉区（截面上部，即受力钢筋那一面），这样做法不合理，但为了加强钢筋骨架的牢固程度（避免箍筋接头被压开口），习惯上也只好这样对待。此外，实践中还会出现另一种矛盾：当前，高层建筑中，采用框架结构形式的工程几乎全部需要抗震设防，因此箍筋弯钩应采用1350钩，且平直部分长度又较其他种类的弯钩中，故箍筋弯钩与梁上部第二层纵向钢筋必然相抵触。3.预防措施绑扎钢筋前应先规划箍筋弯钩位置（放在梁的上部或下部），...
