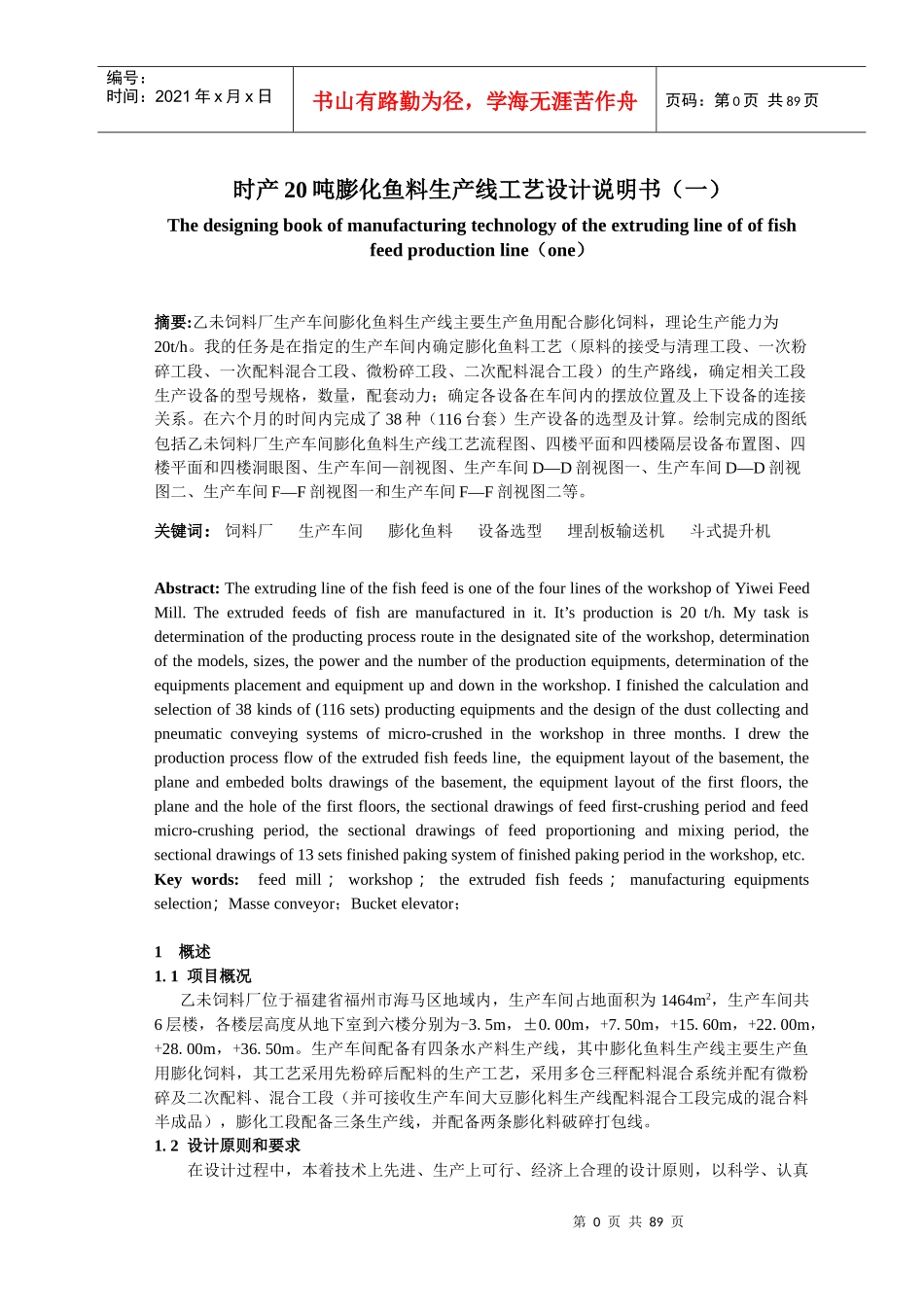

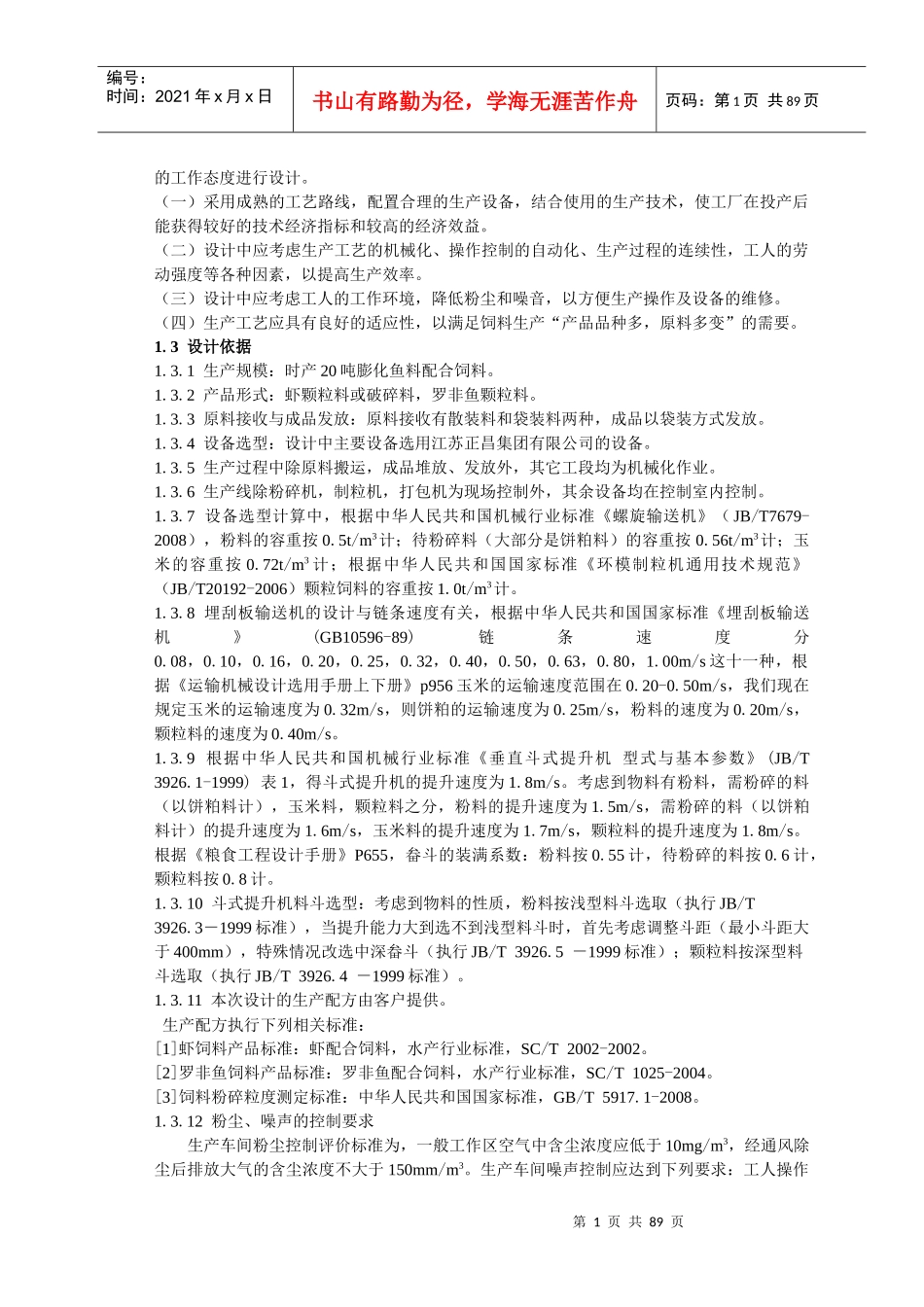

第0页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共89页时产20吨膨化鱼料生产线工艺设计说明书（一）Thedesigningbookofmanufacturingtechnologyoftheextrudinglineofoffishfeedproductionline（one）摘要:乙未饲料厂生产车间膨化鱼料生产线主要生产鱼用配合膨化饲料，理论生产能力为20t/h。我的任务是在指定的生产车间内确定膨化鱼料工艺（原料的接受与清理工段、一次粉碎工段、一次配料混合工段、微粉碎工段、二次配料混合工段）的生产路线，确定相关工段生产设备的型号规格，数量，配套动力；确定各设备在车间内的摆放位置及上下设备的连接关系。在六个月的时间内完成了38种（116台套）生产设备的选型及计算。绘制完成的图纸包括乙未饲料厂生产车间膨化鱼料生产线工艺流程图、四楼平面和四楼隔层设备布置图、四楼平面和四楼洞眼图、生产车间—剖视图、生产车间D—D剖视图一、生产车间D—D剖视图二、生产车间F—F剖视图一和生产车间F—F剖视图二等。关键词：饲料厂生产车间膨化鱼料设备选型埋刮板输送机斗式提升机Abstract:TheextrudinglineofthefishfeedisoneofthefourlinesoftheworkshopofYiweiFeedMill.Theextrudedfeedsoffisharemanufacturedinit.It’sproductionis20t/h.Mytaskisdeterminationoftheproductingprocessrouteinthedesignatedsiteoftheworkshop,determinationofthemodels,sizes,thepowerandthenumberoftheproductionequipments,determinationoftheequipmentsplacementandequipmentupanddownintheworkshop.Ifinishedthecalculationandselectionof38kindsof(116sets)productingequipmentsandthedesignofthedustcollectingandpneumaticconveyingsystemsofmicro-crushedintheworkshopinthreemonths.Idrewtheproductionprocessflowoftheextrudedfishfeedsline,theequipmentlayoutofthebasement,theplaneandembededboltsdrawingsofthebasement,theequipmentlayoutofthefirstfloors,theplaneandtheholeofthefirstfloors,thesectionaldrawingsoffeedfirst-crushingperiodandfeedmicro-crushingperiod,thesectionaldrawingsoffeedproportioningandmixingperiod,thesectionaldrawingsof13setsfinishedpakingsystemoffinishedpakingperiodintheworkshop,etc.Keywords:feedmill；workshop；theextrudedfishfeeds；manufacturingequipmentsselection；Masseconveyor；Bucketelevator；1概述1.1项目概况乙未饲料厂位于福建省福州市海马区地域内，生产车间占地面积为1464m2，生产车间共6层楼，各楼层高度从地下室到六楼分别为-3.5m，±0.00m，+7.50m，+15.60m，+22.00m，+28.00m，+36.50m。生产车间配备有四条水产料生产线，其中膨化鱼料生产线主要生产鱼用膨化饲料，其工艺采用先粉碎后配料的生产工艺，采用多仓三秤配料混合系统并配有微粉碎及二次配料、混合工段（并可接收生产车间大豆膨化料生产线配料混合工段完成的混合料半成品），膨化工段配备三条生产线，并配备两条膨化料破碎打包线。1.2设计原则和要求在设计过程中，本着技术上先进、生产上可行、经济上合理的设计原则，以科学、认真第1页共89页第0页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共89页的工作态度进行设计。（一）采用成熟的工艺路线，配置合理的生产设备，结合使用的生产技术，使工厂在投产后能获得较好的技术经济指标和较高的经济效益。（二）设计中应考虑生产工艺的机械化、操作控制的自动化、生产过程的连续性，工人的劳动强度等各种因素，以提高生产效率。（三）设计中应考虑工人的工作环境，降低粉尘和噪音，以方便生产操作及设备的维修。（四）生产工艺应具有良好的适应性，以满足饲料生产“产品品种多，原料多变”的需要。1.3设计依据1.3.1生产规模：时产20吨膨化鱼料配合饲料。1.3.2产品形式：虾颗粒料或破碎料，罗非鱼颗粒料。1.3.3原料接收与成品发放：原料接收有散装料和袋装料两种，成品以袋装方式发放。1.3.4设备选型：设计中主要设备选用江苏正昌集团有限公司的设备。1.3.5生产过程中除原料搬运，成品堆放、发放外，其它...
