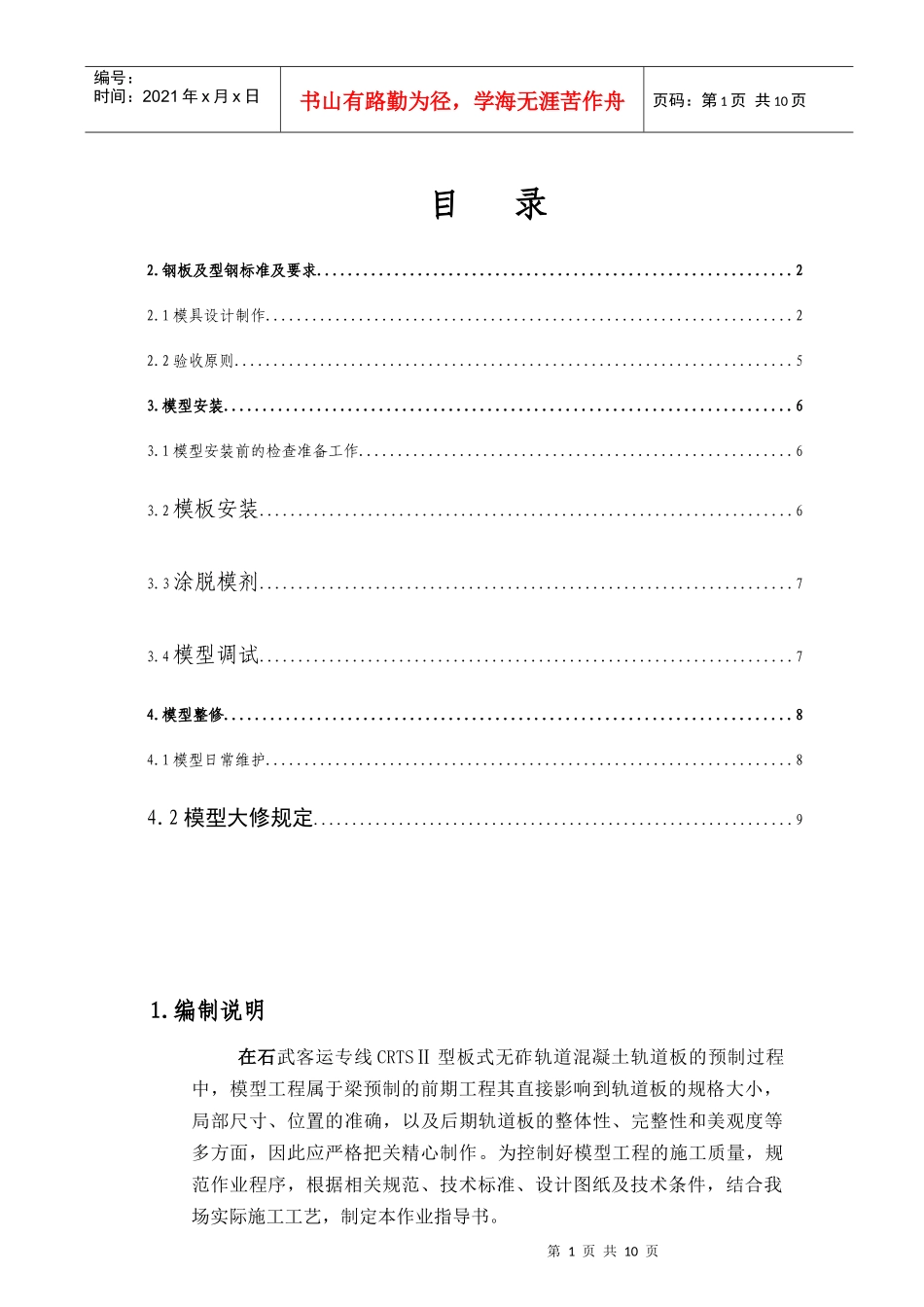

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页目录2.钢板及型钢标准及要求.............................................................22.1模具设计制作....................................................................22.2验收原则........................................................................53.模型安装.........................................................................63.1模型安装前的检查准备工作........................................................63.2模板安装.....................................................................63.3涂脱模剂.....................................................................73.4模型调试.....................................................................74.模型整修.........................................................................84.1模型日常维护....................................................................84.2模型大修规定..............................................................91.编制说明在石武客运专线CRTSⅡ型板式无砟轨道混凝土轨道板的预制过程中，模型工程属于梁预制的前期工程其直接影响到轨道板的规格大小，局部尺寸、位置的准确，以及后期轨道板的整体性、完整性和美观度等多方面，因此应严格把关精心制作。为控制好模型工程的施工质量，规范作业程序，根据相关规范、技术标准、设计图纸及技术条件，结合我场实际施工工艺，制定本作业指导书。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页编制依据1.图号“石武客专石郑施轨01-01-01”2.GB/T700-2006《碳素结构钢》3.GB709-88《热轧钢板和钢带的尺寸、外形、重量级允许偏差》2.模型构造及验收标准2.1模具的设计制作模具分标准板、补偿板和特殊板。标准板模具设计长6.45m、宽2.55m，由地脚螺栓及支撑钢板、缓冲橡胶块、支架、面板、承轨台、纵向隔模、橡胶端模以及辅助部件组成，见下图。模具设计立体图形。特殊模具总长12.5m，专门制造补偿板使用，通过横向端模板的位置变化可调节适应补偿板的不同长度。在我场内部生产的轨道板有标准板、补偿板和道岔板三种形式。模具的制作模具制作是在国内委托制造加工的，共加工86套，分为：标准板模具（81套）、道岔板模具（4套）、补偿板模具（1套）。（1）模板应采用具有足够强度、刚度和稳定性的钢模板。模板应能保证轨道板各个结构的形状、尺寸及预埋件位置的准确性。（2）模板的尺寸与长度要求准确；模面要平直，转角要光滑，焊缝第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页要平顺；模板尺寸的允许偏差应符合下表：项目单位允许偏差框架四边翘曲mm±0.5四边旁弯mm±1.0整体扭曲mm±1.0底板定位孔之间距离mm±0.1平整度mm±2.0承轨槽的平整度mm纵向±0.3横向±0.15承轨槽钳口距离mm+0.1-0.5承轨面与钳口面夹角度±0.5承轨面坡度1:37~1:43套管定位孔距离mm±0.1组装后一套模板宽度mm±5.0长度mm±5.0厚度mm+5.00预埋套管直线度（一列）mm±1.0承轨槽直线度mm±0.3承轨槽间外钳口距离mm±0.3精扎螺纹钢筋定位孔间的距离mm±0.3组装后一个台座模板模板之间高度偏差mm＜0.1挡板表面到模板底板的垂直距离mm±1.0相邻模具之间距离mm±2.0张拉中心到模板底板的距离mm±2.0（3）模板材料为Q235-A，厚度=10mm，6.5m全长范围内表面的平整度误差为±2mm，一块模板共有20处开口，开口尺寸为800×280，模板第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页下表面的凹模接触面，其平面度6.5m全长范围内表面的平整度误差为±0.3mm，1.3m宽度方向的平面度为±0.15，开口周边的接触面约为60mm，焊后机械加工，要求a)棱角分明，b)表面平整，c)密实操作在精加工的钢与钢接触面上进行，每个开口两个为突起定位准备的钻孔，尺寸为Φ10整排钻孔的定位...
