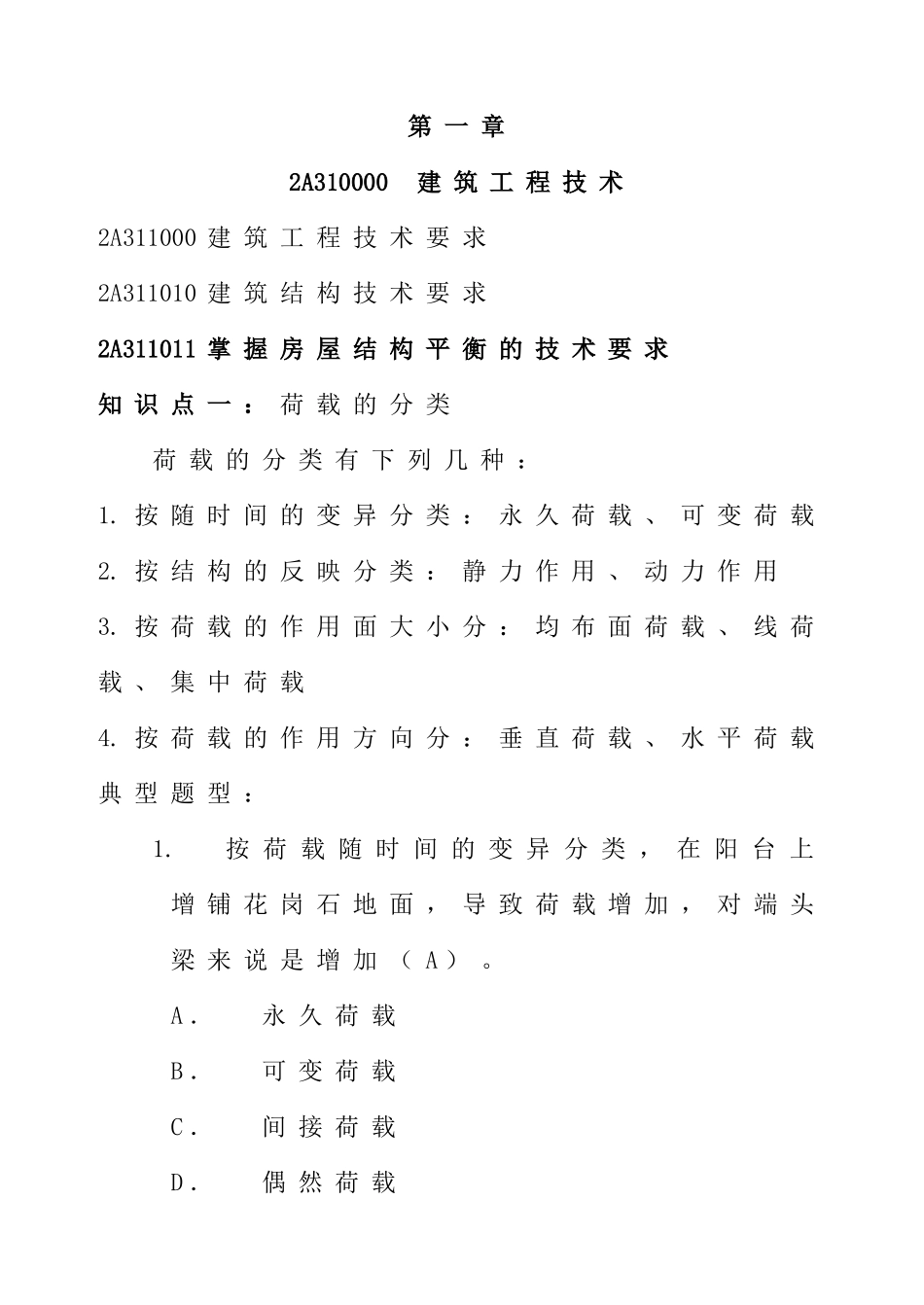

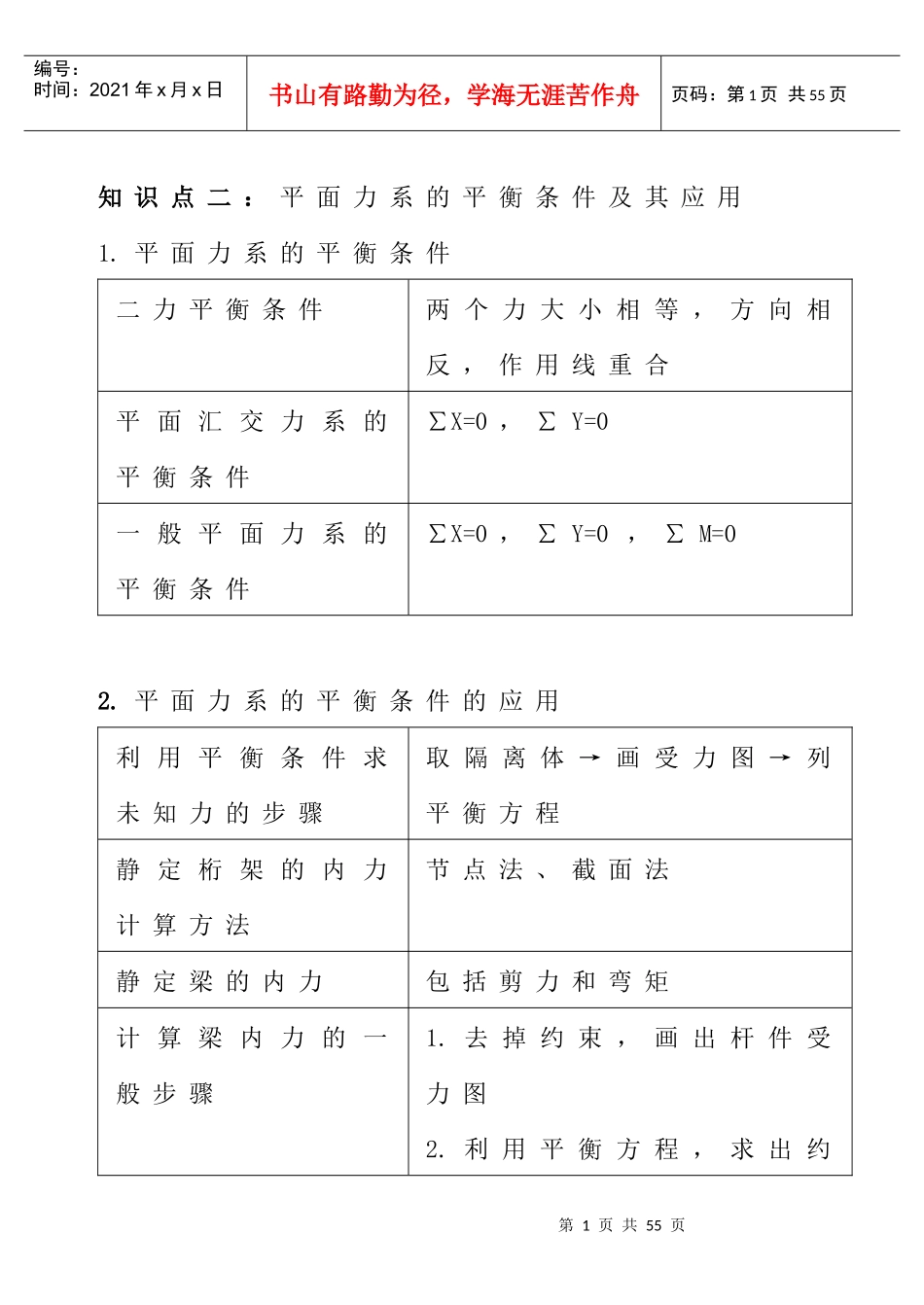

第一章2A310000建筑工程技术2A311000建筑工程技术要求2A311010建筑结构技术要求2A311011掌握房屋结构平衡的技术要求知识点一：荷载的分类荷载的分类有下列几种：1.按随时间的变异分类：永久荷载、可变荷载2.按结构的反映分类：静力作用、动力作用3.按荷载的作用面大小分：均布面荷载、线荷载、集中荷载4.按荷载的作用方向分：垂直荷载、水平荷载典型题型：1.按荷载随时间的变异分类，在阳台上增铺花岗石地面，导致荷载增加，对端头梁来说是增加（A）。A．永久荷载B．可变荷载C．间接荷载D．偶然荷载第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共55页知识点二：平面力系的平衡条件及其应用1.平面力系的平衡条件二力平衡条件两个力大小相等，方向相反，作用线重合平面汇交力系的平衡条件∑X=0，∑Y=0一般平面力系的平衡条件∑X=0，∑Y=0，∑M=02.平面力系的平衡条件的应用利用平衡条件求未知力的步骤取隔离体→画受力图→列平衡方程静定桁架的内力计算方法节点法、截面法静定梁的内力包括剪力和弯矩计算梁内力的一般步骤1.去掉约束，画出杆件受力图2.利用平衡方程，求出约第2页共55页第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页束反力3.用截面法计算出梁的内力桁架的特点1.桁架的节点是铰接2.每个杆件的轴线是直线，并通过铰的中心3.荷载及支座反力都作用在节点上用节点法求桁架内力步骤1.去掉约束，画出受力图2.利用平衡方程，求出约束反力3.用节点法求出杆件内力用截面法求桁架内力步骤1.去掉约束，画出受力图2.利用平衡方程，求出约束反力3.用截面法求出杆件内力典型题型：第3页共55页第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共55页1.图示简支桁架,上弦杆AB主要承受(C).A.弯矩B.扭矩C.压力D.剪力2.在阳台端头栏板上加挂灯箱广告牌会增加悬挑梁的（B）。A．扭矩和拉力B．弯矩和剪力C．扭矩和剪力D．扭矩和弯矩第4页共55页第3页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共55页难题解析：有一伸臂梁受力及支承如图，则固端A的弯矩为（）ｋＮ．ｍ。A2B3C6D9答案：C解题思路：计算梁内力的一般步骤：第一步，去掉约束，画出杆件受力图。假设A点处有向上的力RAY，水平的力RAX（RAX＝0）和弯矩MA。第二步：利用平衡方程，求出约束反力。ΣX＝0→RAX＝0；ΣY＝0→RAY＝3；ΣM＝0→3×2＝MA。第三步：如需计算梁的内力（剪力或弯矩）可用截面法。所上题答案为：固端A的弯矩=3×2=6KN.M第5页共55页第4页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共55页2A311012掌握房屋结构的安全性、适用性及耐久性要求知识点一：房屋结构的功能要求与极限状态1.结构应具有的功能：安全性、适用性、耐久性。安全性、适用性、耐久性概括称为结构的可靠性2.两种极限状态：承载力极限状态与正常使用极限状态。典型题型：下列不属于构件承载能力极限状态的是（）。A.倾覆B.滑移C.疲劳破坏D.振幅解析：极限状态通常可分为两类:承载力极限状态与正常使用极限状态.承载能力极限状态第6页共55页第5页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共55页是对应于结构或构件达到最大承载能力或不适于继续承载的变形,它包括结构构件或连接因强度超过而破坏,结构或其一部分作为刚体而失去平衡(如倾覆、滑移)，在反复荷载下构件或连接发生疲劳破坏等。答案：D知识点二：结构的安全性要求、适用性要求、耐久性要求安全性要求：1.结构杆件的基本受力形式：拉伸、压缩、弯曲、剪切、扭转2.材料强度的基本概念：结构杆件所用材料在规定的荷载作用下，材料发生破坏时的应力成为强度。3.影响临界力的因素：材料、截面形状与大小、长度（l）、压杆的支承情况4.压杆的临界力公式：PLj=π2EIL20（式中L0称压杆的计算长度，L为压杆的长度，L0与杆件的支第7页共55页第6页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共55页承情况有关，两端固定的与两端铰支的比，两端固定...
