成套设备定期确认检验规程VIP免费

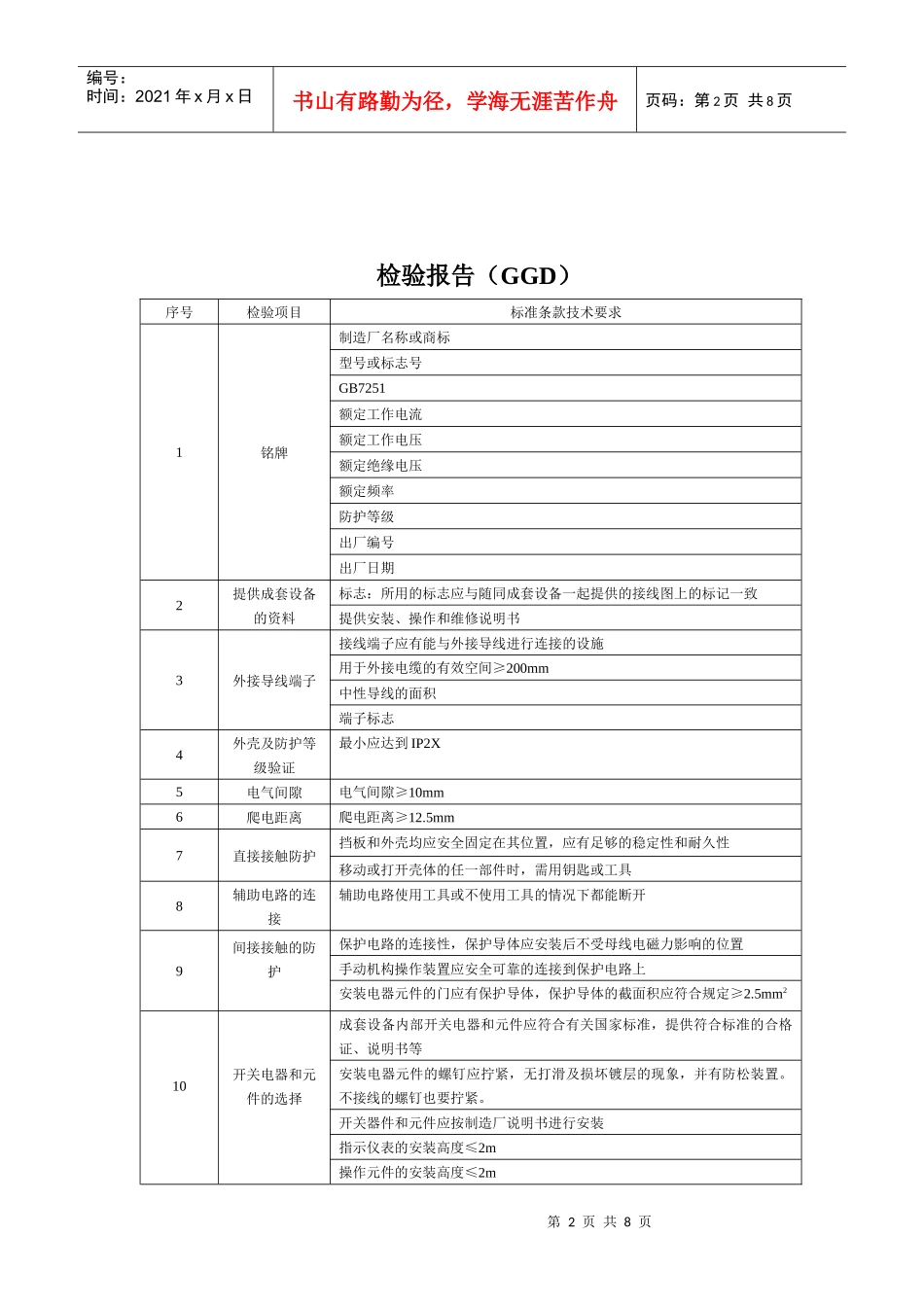

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页成套设备定期确认检验规程编号：一、目的保证公司3C要求的生产的低压成套开关设备符合国家标准及要求。二、范围适用于公司生产的3C要求的低压成套开关设备。三、职责质量负责人负责，质量部配合，其他部门协调，通过委托质量技术监督局或其他权威检测机构进行检测，对于本公司主要由质量技术监督局进行检测。四、工作程序1.频次：每年检测1次,当出现重大质量事过时考虑增加一次。2.检测公司3C要求的低压成套开关设备产品。3.质量部做例行检验后，报送质量技术监督局或其他权威检测机构。4．检测项目如下表：第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页检验报告（GGD）序号检验项目标准条款技术要求1铭牌制造厂名称或商标型号或标志号GB7251额定工作电流额定工作电压额定绝缘电压额定频率防护等级出厂编号出厂日期2提供成套设备的资料标志：所用的标志应与随同成套设备一起提供的接线图上的标记一致提供安装、操作和维修说明书3外接导线端子接线端子应有能与外接导线进行连接的设施用于外接电缆的有效空间≥200mm中性导线的面积端子标志4外壳及防护等级验证最小应达到IP2X5电气间隙电气间隙≥10mm6爬电距离爬电距离≥12.5mm7直接接触防护挡板和外壳均应安全固定在其位置，应有足够的稳定性和耐久性移动或打开壳体的任一部件时，需用钥匙或工具8辅助电路的连接辅助电路使用工具或不使用工具的情况下都能断开9间接接触的防护保护电路的连接性，保护导体应安装后不受母线电磁力影响的位置手动机构操作装置应安全可靠的连接到保护电路上安装电器元件的门应有保护导体，保护导体的截面积应符合规定≥2.5mm210开关电器和元件的选择成套设备内部开关电器和元件应符合有关国家标准，提供符合标准的合格证、说明书等安装电器元件的螺钉应拧紧，无打滑及损坏镀层的现象，并有防松装置。不接线的螺钉也要拧紧。开关器件和元件应按制造厂说明书进行安装指示仪表的安装高度≤2m操作元件的安装高度≤2m第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页11鉴别主电路表面应防腐处理，均匀喷刷油漆或绝缘热塑管。要求粘合牢固，不得有皱皮、脱落等缺陷中性导体用形状、位置、标志或颜色应很容易区分保护导线颜色是绿色和黄色（双色）指示灯和按钮的颜色符合IEC73的规定12母线与绝缘导线母线表面应光洁平整，不应有裂纹、褶皱等连接表面应平整，光洁无毛刺，搭接面自然吻合，连接紧密并有防松装置母线排列应层次分明，整齐美观电缆截面应符合标准第7、8条要求母线截面应符合标准第7、8条要求13布线导线的标称电压、截面积所有电器元件、端子连接导线均应有清楚、牢固、正确的标号绝缘导线不应靠在裸带电部件和尖角的边缘上，并且按标准固定好一个端子最多允许连接两根导线14出厂试验检验出厂试验文件、资料齐全成套设备与需方提供的电路、接线图和技术数据是否相符通电操作试验15介电强度试验介电性能试验试验电压（kv）：2.5施压时间（s）：60试验电压施加部位：1.所有带电部件与裸露导电部件之间；2.每个极合连接到裸露导电部件上的所有其他极之间；试验电压（kv）：3.75施压时间（s）：60试验电压施加部位：3.带电部件和用金属箔裹缠的绝缘操作手柄之间；试验电压（kv）：2.5施压时间（s）：60试验电压施加部位：4.辅助电路与柜架之间16保护电路的有效性保护电路有效性试验测试点允许值（mΩ）控制柜1单元抽屉与地之间≤100控制柜2单元抽屉与地之间≤100控制柜3单元抽屉与地之间≤100控制柜4单元抽屉与地之间≤100控制柜5单元抽屉与地之间≤100控制柜6单元抽屉与地之间≤10017机械操作试验对安装在装置内的看管电器及所有手动操作部件，如主开关操作手柄，均第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页操作50次，其机构动作应可靠，正常，连锁机构符合要求检验报告（PGL）序号检验项目标准条款技术要求1铭牌制造厂名称或商标型号或标志号GB7251额定工作电流额...
