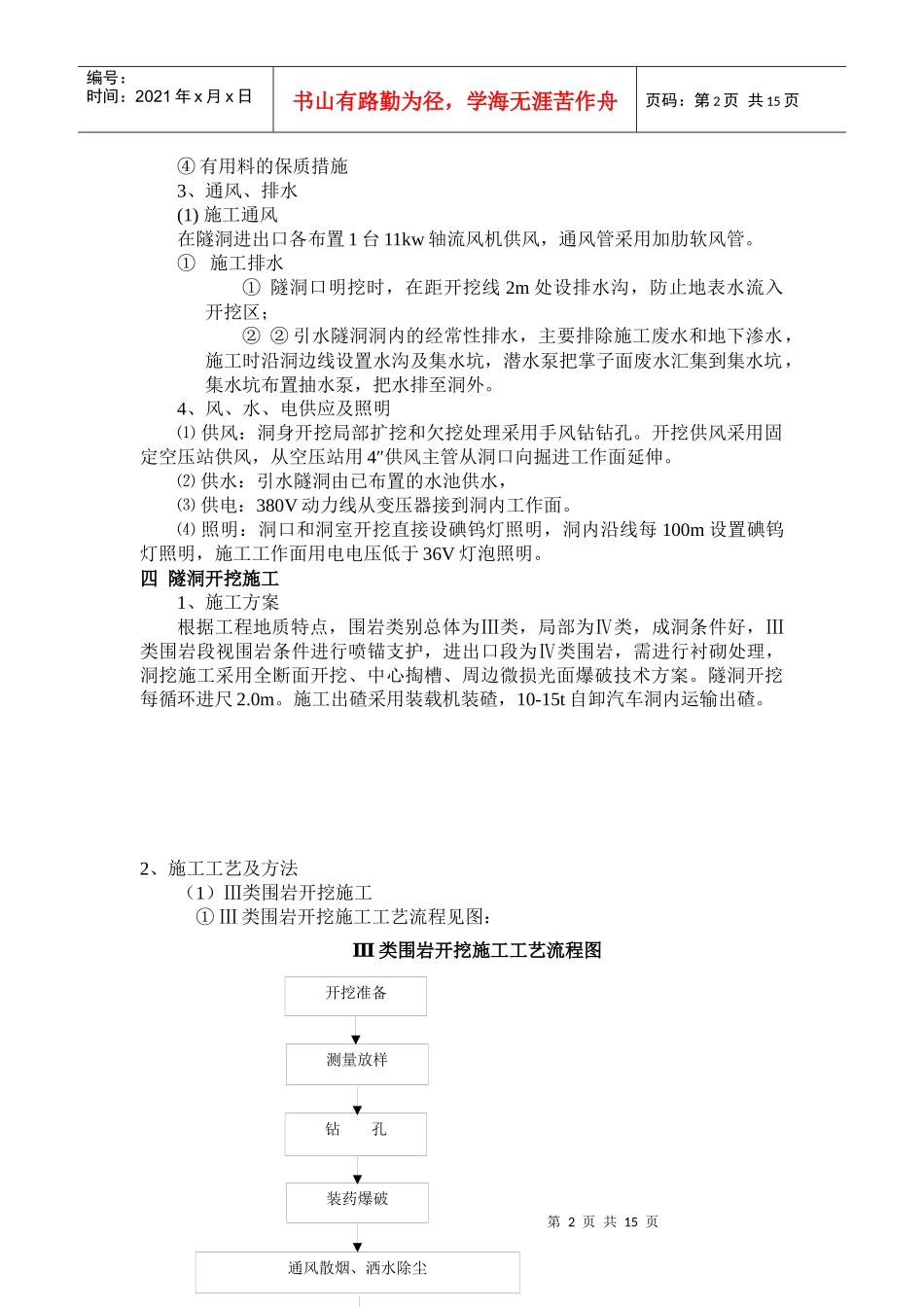

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页西苗坝隧洞施工工艺一施工依据1、《水利水电工程施工地质规程》DL/T5109—19992、《水工建筑地下开挖工程施工技术规范》DL/T5099—19993、《爆破安全规程》GB6722—864、《水工建筑岩石基础开挖工程施工技术规范》SL47—945、《水利水电规程爆破施工技术规范》DL/T5135—20016、《水利水电工程施工组织设计手册》二概述及工程地质条件西苗坝引水隧洞总长1326m，底坡i=1/2500，属于无压城门洞型，衬砌完后断面为3.4mX4.183m，隧洞全段处于地下水位以下，隧洞进口09+387～09+405m与出口10+693～10+713m段围岩为三叠系中统关岭组（T2g3）灰色厚层白云岩夹中厚层灰岩，岩石呈强风化至弱风化状态，为硬质岩，围岩整体稳定性较差，岩体呈中厚层状结构至镶嵌碎裂结构，属于Ⅳ类围岩。09+405～10+693m为隧洞洞身段，围岩为三叠系中统关岭组第三段（T2g3）灰色厚层白云岩夹中厚层灰岩，岩石呈弱风化至新鲜状态，为硬质岩，围岩整体稳定性较好，岩体呈中厚层状结构，属于Ⅲ类围岩。岩层产状接近水平垂直裂隙发育，切割层面，起组合对洞顶稳定不利。在施工方案上对不良施工中将产生大量的弃碴，弃碴运输是一个非常重要的环节，因此采取两个方面的措施：①建好场内施工运输道路，搞好基础设施；②采用10～12台大吨位自卸运输车分别进行各工作面出碴运输工作，发挥设备优势，保障此项工作顺利进行。三施工布置1、施工道路见施工总平面布置图。2、碴场布置见施工总平面布置图。1场布置洞挖的所有开挖料运往砂石料6#渣场用于生产砂石料。⑵碴场清理和平整堆存可用料的碴场应根据工程师的要求对其进行清理和平整，碴料堆筑应分层进行，并保证能顺利取用这些碴料。⑶有序堆放碴料①开挖出来的碴料按要求分类堆放在指定的存、弃碴场，严禁有用料与弃碴混杂装运与堆存。②堆碴范围和高程必须严格按施工图纸和监理人指示实施。③保证碴料堆体的边坡稳定，堆碴体的边坡保护设拦碴墙和排水沟。第2页共15页第1页共15页开挖准备测量放样钻孔装药爆破通风散烟、洒水除尘编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页④有用料的保质措施3、通风、排水(1)施工通风在隧洞进出口各布置1台11kw轴流风机供风，通风管采用加肋软风管。①施工排水①隧洞口明挖时，在距开挖线2m处设排水沟，防止地表水流入开挖区；②②引水隧洞洞内的经常性排水，主要排除施工废水和地下渗水，施工时沿洞边线设置水沟及集水坑，潜水泵把掌子面废水汇集到集水坑，集水坑布置抽水泵，把水排至洞外。4、风、水、电供应及照明⑴供风：洞身开挖局部扩挖和欠挖处理采用手风钻钻孔。开挖供风采用固定空压站供风，从空压站用4″供风主管从洞口向掘进工作面延伸。⑵供水：引水隧洞由已布置的水池供水，⑶供电：380V动力线从变压器接到洞内工作面。⑷照明：洞口和洞室开挖直接设碘钨灯照明，洞内沿线每100m设置碘钨灯照明，施工工作面用电电压低于36V灯泡照明。四隧洞开挖施工1、施工方案根据工程地质特点，围岩类别总体为Ⅲ类，局部为Ⅳ类，成洞条件好，Ⅲ类围岩段视围岩条件进行喷锚支护，进出口段为Ⅳ类围岩，需进行衬砌处理，洞挖施工采用全断面开挖、中心掏槽、周边微损光面爆破技术方案。隧洞开挖每循环进尺2.0m。施工出碴采用装载机装碴，10-15t自卸汽车洞内运输出碴。2、施工工艺及方法（1）Ⅲ类围岩开挖施工①Ⅲ类围岩开挖施工工艺流程见图：Ⅲ类围岩开挖施工工艺流程图第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页②主要施工工艺措施1、测量放样：控制测量采用全站仪作导线控制网；施工测量采用全站仪进行放样，断面计量采用全站仪自动量测。测量作业由测量专业人员进行，首先根据设计图纸测量定出洞室的中线、腰线和开挖轮廓线，再根据施工钻爆破在开挖轮廓线内布置爆孔、并定期进行测量控制网的复核，以确保测量工序质量。2、钻孔作业：钻孔施工由熟练的钻孔操作人员严格按设计钻爆图纸进行钻孔作业，分区、分部位定人定位施钻，每排炮孔由值班工程师按“平、...
