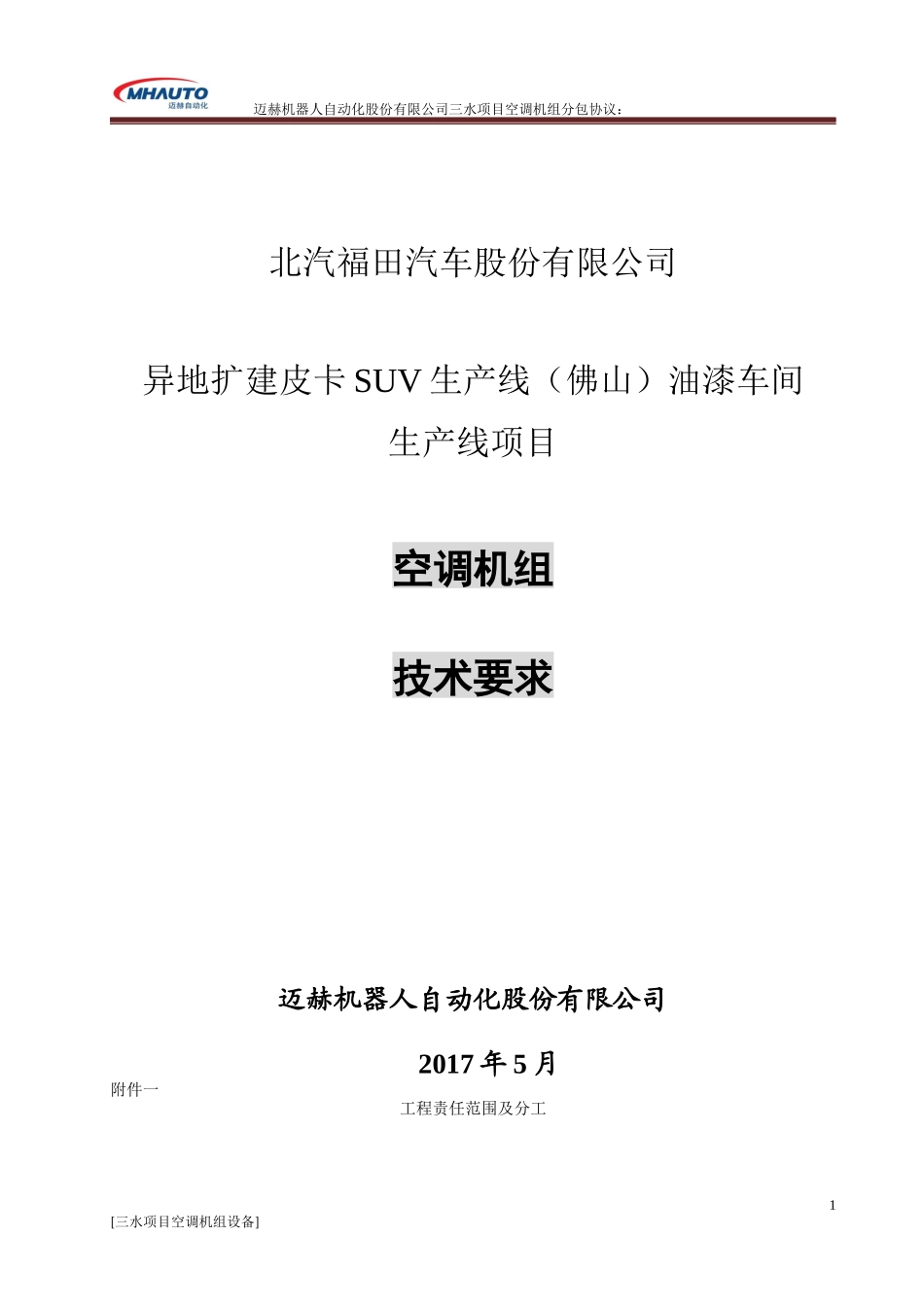

迈赫机器人自动化股份有限公司三水项目空调机组分包协议：北汽福田汽车股份有限公司异地扩建皮卡SUV生产线（佛山）油漆车间生产线项目空调机组技术要求迈赫机器人自动化股份有限公司2017年5月附件一工程责任范围及分工1[三水项目空调机组设备]迈赫机器人自动化股份有限公司三水项目空调机组分包协议：×=责任范围，A=辅助，N=责任范围外，？=需确认或待定序号项目数量设计图纸或要求责任方备注业主方招标方分包方一工艺设备1设备空调机组16NN×加热盘管及阀门管件耐压1.6MPa2工艺设备安装辅助3设备油漆按照业主指定颜色涂敷面漆NN×依据供货范围划分涂漆责任4设备标牌、指示牌、管路标识NN×招标方协助设备编号，分包方负责制作5现场办公室AA×6车间安全防护，坑、洞临时盖板或围栏NN×7施工安装期间公共区域的临时照明NA×8施工临时电源NA×从业主提供的施工电源处引到涂装车间内，在车间二次分配电控柜9施工安装期间公共区域卫生清洁NA×雇佣专职清洁工，每天打扫车间公共区域卫生。10所有设备按规范接地NA×风管为防雷接地11施工垃圾集中处理NA×12施工水电等能源消耗NN×按表计量缴纳水电费13人员保险NN×各自负责本单位在施工现场工作人员的保险投保14总承包合同中标服务费N××二调试相关1调试责任NA×招标方配合分包方调试2调试水、电等能源消耗×NN3试验车身×NN4空调机组过滤材料NN×分包方提供责任范围内设备的过滤材料，共计2套2[三水项目空调机组设备]迈赫机器人自动化股份有限公司三水项目空调机组分包协议：×=责任范围，A=辅助，N=责任范围外，？=需确认或待定序号项目数量设计图纸或要求责任方备注业主方招标方分包方5调试期间设备清洁NN×合同范围内设备6设备深度清洁N×N7陪产NN×8分包商管理NN×说明：a.调试的人工费已包含在合同价格中。b.合同内的碳钢结构件原材料在喷砂或抛丸处理后应立即涂环氧类防锈底漆，设备安装完成后由分包方涂刷面漆（特殊设备除外），面漆的颜色由业主方统一指定；设备油漆的费用已经包含在合同价格中。工程划分：1、空调机组全部内容由分包方提供并安装（包括表冷、一二次加热内、外管路、加湿内、外管路）。2、空调机组由分包方负责根据招标方提供总图进行细化设计。分包方必须在接到分包协议后，30个工作日内需与招标方会签空调机组总图、原理图、加热表冷阀组及管路图、加湿系统图、各功能段细化设计图、电气控制图。3、空调机组与公用管路之间的接口为：空调阀组由公用动力接至图纸阀组供水（汽）点，对接工作由后施工厂家负责。空调机组排水由分包方负责汇总接至就近地漏。加湿系统纯水排水由分包方负责汇总接至喷漆水处理系统槽内。4、空调机组与送排风管之间的接口为：分包方负责在空调机组进出风口处制作100mm×50mm的风管法兰（详见附图），风管由风管厂家对接。5、在没有图纸变更的情况下，本报价包括工程的全部的费用，包括：工程用的全部材料及外购件、生产制作加工、运输包装、设备接口，现场安装制作使用的水电费、生活费、施工工人劳保费、安全质量检验费和调试验收等产生的费用，不会产生二次费用。6、设备所用全部外购件由分包方负责安装，安装费已包含在合同总价中。7、加热盘管主管与支管之间的距离不小于100mm，以便于检修用，要求在盘管最低点设2个低位排放，并在盘管位置空调箱外侧预留φ10压缩空气快插接头。8、风机、燃烧器、加湿泵由招标方提供，招标方发货到现场，分包方负责卸货及安装。9、加湿水槽、前后铝合金挡水板，表冷器、加湿器及加热器内部、外部所有管路及法兰均由分包方提供并安装，加湿管路阀门采用全不锈钢。10、分包方加湿系统水泵由甲方提供，发至乙方进行装配。11、分包方需提供每台空调机组的备品备件清单及采购单价，包含但不限于过滤材料、加湿喷嘴、加湿水泵袋式过滤器、温湿度传感器及计量表、电动调节阀及电动开关阀12、分包方负责调试空调机组达到业主正常生产所需送风温湿度及洁净度要求13、电控系统界定：招标方负责引电源到分包方控制柜，分包方负责所提供加湿、加热等设备的控制及接线、安装、调试。即，招标方控制风机，分包方提供水泵、阀等温湿度控制。分包方PLC预留以3[...
