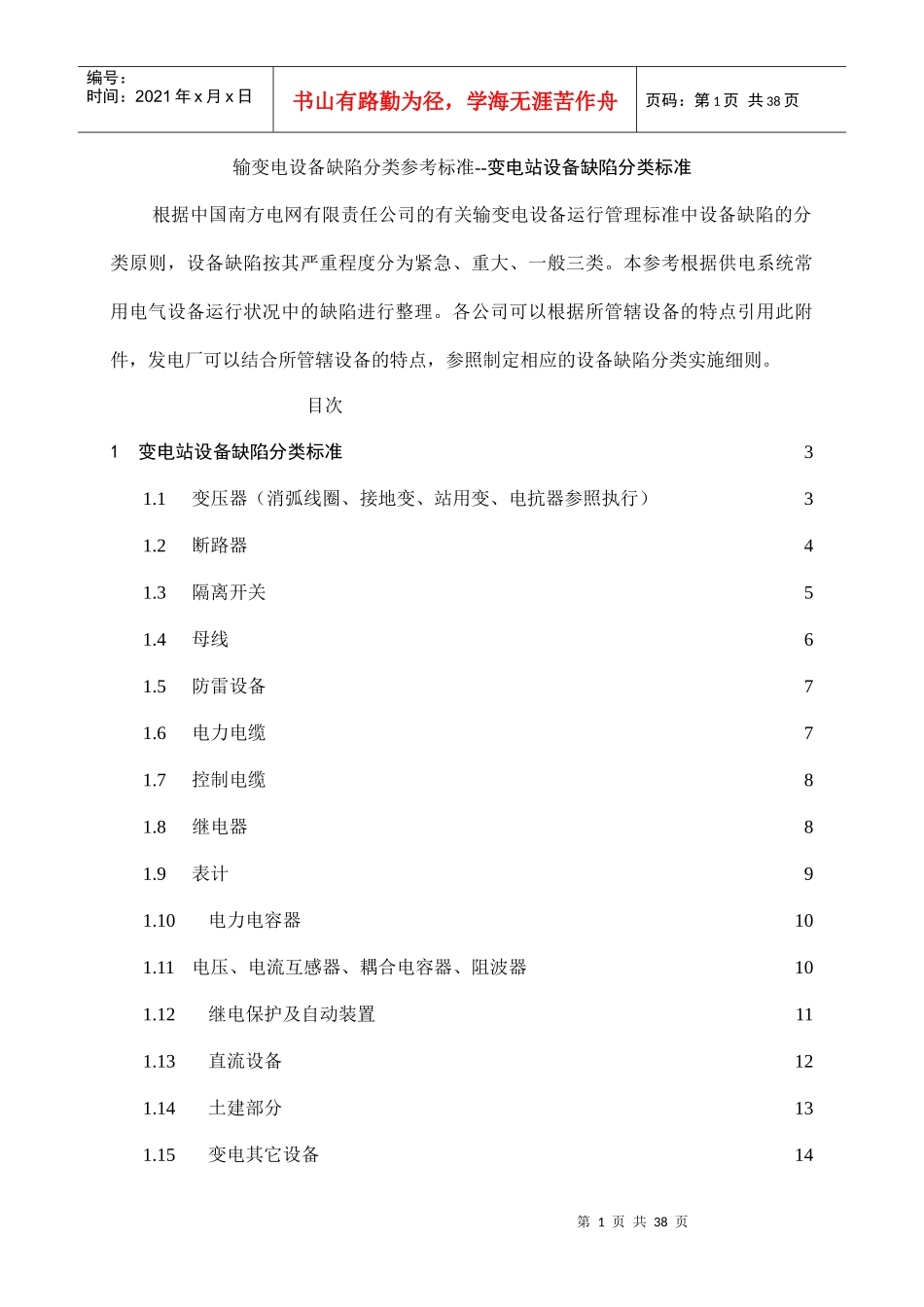

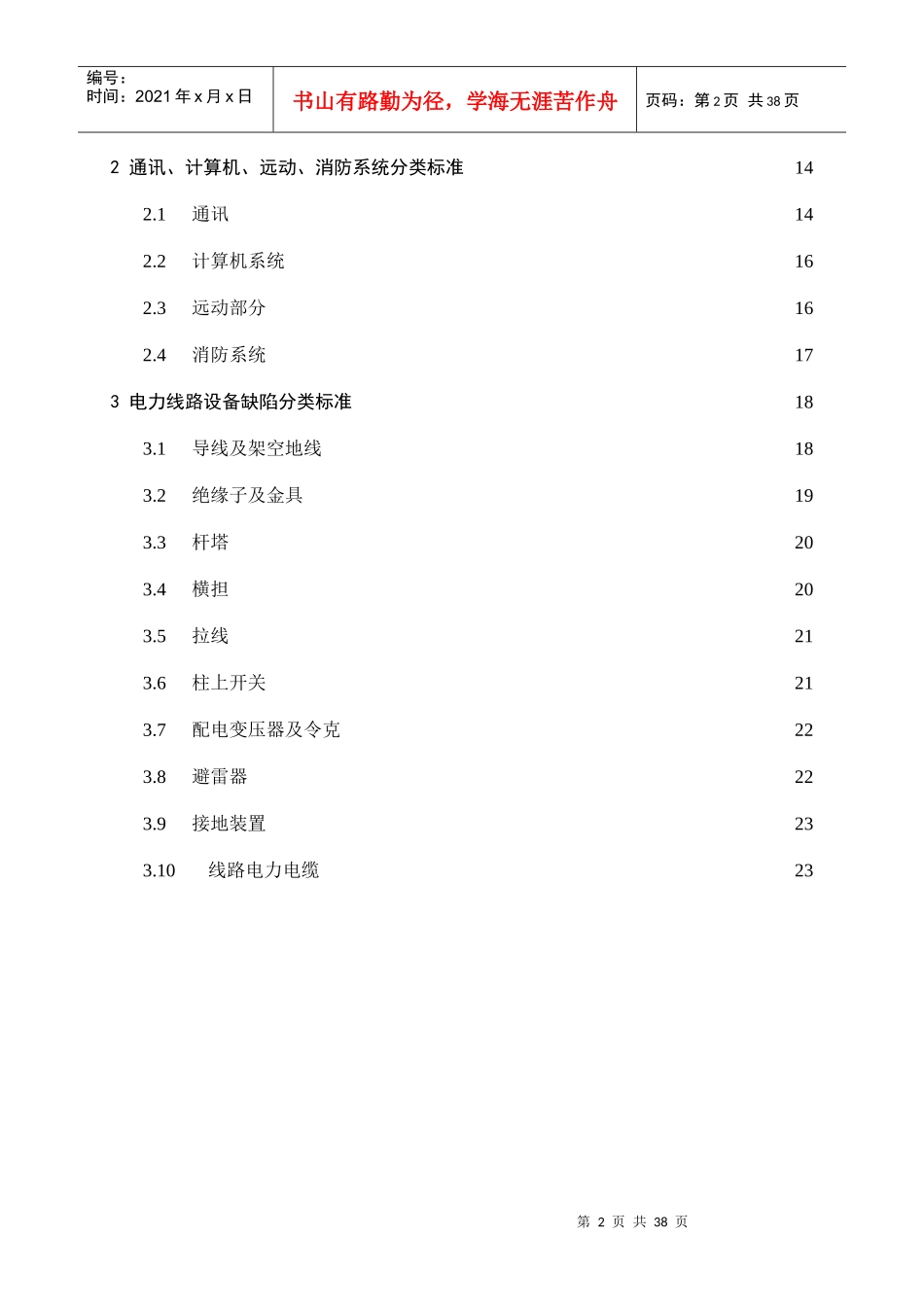

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页输变电设备缺陷分类参考标准--变电站设备缺陷分类标准根据中国南方电网有限责任公司的有关输变电设备运行管理标准中设备缺陷的分类原则，设备缺陷按其严重程度分为紧急、重大、一般三类。本参考根据供电系统常用电气设备运行状况中的缺陷进行整理。各公司可以根据所管辖设备的特点引用此附件，发电厂可以结合所管辖设备的特点，参照制定相应的设备缺陷分类实施细则。目次1变电站设备缺陷分类标准31.1变压器（消弧线圈、接地变、站用变、电抗器参照执行）31.2断路器41.3隔离开关51.4母线61.5防雷设备71.6电力电缆71.7控制电缆81.8继电器81.9表计91.10电力电容器101.11电压、电流互感器、耦合电容器、阻波器101.12继电保护及自动装置111.13直流设备121.14土建部分131.15变电其它设备14第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页2通讯、计算机、远动、消防系统分类标准142.1通讯142.2计算机系统162.3远动部分162.4消防系统173电力线路设备缺陷分类标准183.1导线及架空地线183.2绝缘子及金具193.3杆塔203.4横担203.5拉线213.6柱上开关213.7配电变压器及令克223.8避雷器223.9接地装置233.10线路电力电缆23第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页1变电站设备缺陷分类标准1.1变压器（消弧线圈、接地变、站用变、电抗器参照执行）1.1.1紧急缺陷1.1.1.1绝缘油不合格或呈酸性、水份严重超标、气相色谱分析重要指标超标或有明显隐患，油中烃类、氢气产气速率超过10%/月或0.25ml/h（开放式）和0.5ml/h（密封式）；1.1.1.2内部有异常响声，套管严重破损、裂纹、有严重放电声，套管漏油，油位超过下限，密封失效，套管tanδ明显增长且超标，电容量与出厂值差别超出±5%；1.1.1.3引线或桩头过热发红（超过95℃）；1.1.1.4电气预防性试验主要项目不合格；1.1.1.5测温装置全部损坏或失灵（220千伏及以上的油温温度计）；1.1.1.6压力释放阀误动；1.1.1.7主变压器强油循环冷却器全停或失灵一半以上，影响出力或威胁安全运行；1.1.1.8潜油泵及油流继电器失灵；1.1.1.9本体漏油严重或大量喷油，油面低到—30℃油面线以下、油枕看不见油位；1.1.1.10变压器有载调压开关动作异常，极限位置不能闭锁，操作卡阻或跳档，滑档、指示动作不可靠，接触电阻不符合要求；1.1.1.11气体继电器内有气、漏油；1.1.1.12安全口隔膜或玻璃破碎1.1.1.13铁芯或外壳接地不良，接地电流不合格，串接电阻后仍不能满足运行要求，并有发展的趋势；第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页1.1.1.14电抗器混凝土支柱有裂纹、支持瓷瓶有损伤；1.1.1.15电抗器线圈表面有树枝状放电现象。1.1.2重大缺陷1.1.2.1温度计破损或失灵、温度计指示不准确，超温信号失灵（110千伏及以下的变压器）；1.1.2.2引线桩头螺丝松动连接处发热（70—95℃）；1.1.2.3变压器调压分接开关指示不对应、有载调压开关不能调档；1.1.2.4引线相间或对地距离不够；1.1.2.5冷却设备自然循环风冷却器部分失灵而影响出力，强油循环冷却器一半以上故障停用；1.1.2.6套管轻微破损、有放电声；1.1.2.7本体严重渗、漏油（10滴/分钟以上），油位指示与温度监视线不对应；1.1.2.8绝缘油化学、电气性能不良，气相色谱数据指示可能有潜伏故障；1.1.2.9变压器达不到铭牌出力，温升（55℃以上）及上层油温（85~95℃）超过容许的数值1.1.2.10经线圈变形测试，判断存在变形的情况；1.1.2.11铁芯多点接地致使接地电流超标；1.1.2.12三卷变压器有一侧开路运行时未采取过电压保护措施；1.1.2.13变压器局部放电严重超标；1.1.2.14呼吸器内的矽胶变色2/3以上；1.1.2.15气体继电器轻轻瓦斯保护动作，并经验证继电器内不是空气；1.1.2.16基础轻微下沉。1.1.3一般缺陷1.1.3.1.外壳渗油污脏，脱漆锈蚀、轻微渗油；第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页1.1.3.2....
