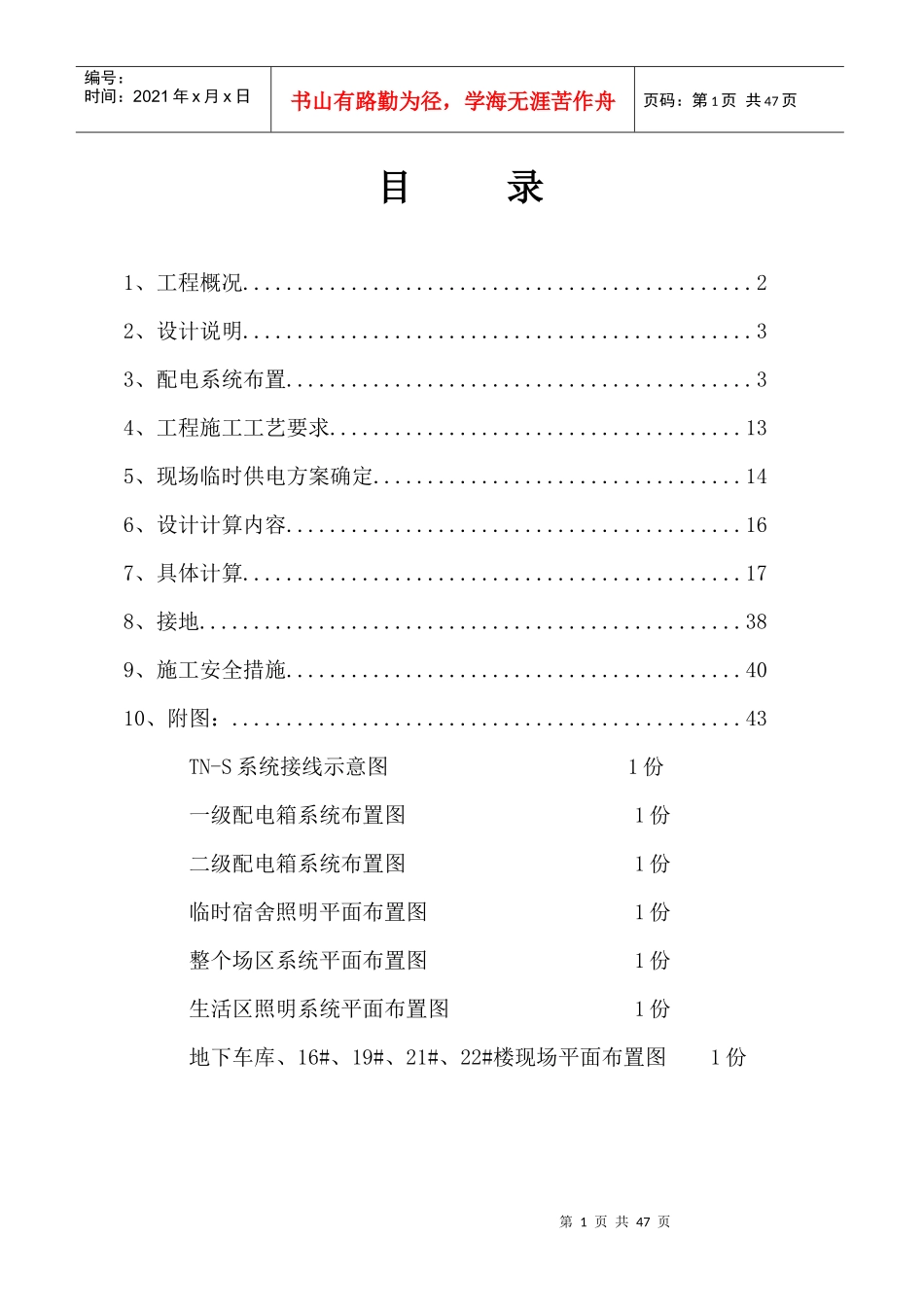

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页目录1、工程概况...............................................22、设计说明...............................................33、配电系统布置...........................................34、工程施工工艺要求......................................135、现场临时供电方案确定..................................146、设计计算内容..........................................167、具体计算..............................................178、接地..................................................389、施工安全措施..........................................4010、附图：...............................................43TN-S系统接线示意图1份一级配电箱系统布置图1份二级配电箱系统布置图1份临时宿舍照明平面布置图1份整个场区系统平面布置图1份生活区照明系统平面布置图1份地下车库、16#、19#、21#、22#楼现场平面布置图1份第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页临时用电施工方案一、工程概况睢宁碧桂园·天悦府项目16#、19#、21#、22#、28#、29#住宅楼位于徐州市睢宁县原睢城镇，工程北临永昶路，东临花径路，南临永安路，西面与龙城国际隔路相望，地理位置优越。拟建建筑主要由地下车库、地上六幢16#、19#、21#、22#、28#、29#楼组成。地下车库层高为3.500～3.7m，住宅楼一层层高为＋3.300m，其余层高均为＋2.90~+3.15m。16#、19#、21#、22#楼均为地上24层，二层以上层高均为2.9m。28#楼无地下室，地上9层，二层以上层高3m;29#楼地下室层高为3.2m，地上9层，二层以上层高3.15m;；平面特征基本呈矩形，上部为剪力墙结构，22#住宅楼地下室及部分地库为人防地下室，主楼及地库均采用筏板基础。第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页建筑高度：70.20m；建筑面积:16#楼地上为8825.92㎡；19#楼地上为8888.32㎡；21#楼地上为17651.84㎡；22#楼地上为17651.84㎡；28#楼地上为5243.88㎡；29#楼地上为5086.98㎡；一期地下车库为17874.423㎡；结构形式:剪力墙结构；基本设施：住宅设给排水系统；每户在厨房间设置强排式燃气热水器、设生活照明、电话、网络、楼宇对讲系统。本工程±0.00标高：16#、19#、21#、22#住宅楼绝对标高为26.4m。本项工程建设工期要求在522日历天内竣工。现场“三通一平”准备工作基本完成，建设资金基本到位第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页工程即可进场施工。本项工程建设单位、设计单位、勘察公司、监理公司如下：建设单位：睢宁碧桂园房地产有限公司设计单位：广东博意建筑设计院有限公司勘察公司：徐州华信基础工程有限公司监理公司：徐州市华升建筑工程监理有限公司现场布置详见施工现场临时用电平面布置图二、设计说明（一）电力线路施工现场电力线路采用三相五线制，电气设备的金属外壳必须与专用保护零线连接。施工临时用电量计算详《施工现场总平面布置》。（二）临时配电系统三、配电系统的布置１、系统形式选择本配电工程由建设单位提供2台变压器直接供电：1#变压器、2#变压器；我方从变压器敷设3条主电路分别到1#、2#、3#一级配电箱；两级保护(头尾保护);三级配电：分总配电箱、分配电箱、开关箱；四级配置：一机、一闸、一漏、一箱；五芯电缆。根据施工平面图中各第5页共47页第4页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页用电设备的位置、数量及现场情况，拟采用放射式与树干式或混合的配电系统方式，由总配电室到用电设备均采用放射式，以保证设备相互之间无干扰。施工现场共计分五路。第1条主电源：N001回路：从1#变压器到1#配电箱，采用铝芯交联聚乙烯绝缘聚录乙烯护套电力电缆YJLV-3*300+2*185，到二级箱分4个回路：N1、N2、N3、N4回路。第2条主电源：N002回路：从1#变压器到2#配电箱，采用铝芯交联聚乙烯绝...
