1#锅炉蒸汽严密性试验及安全阀调整报告(完)VIP免费

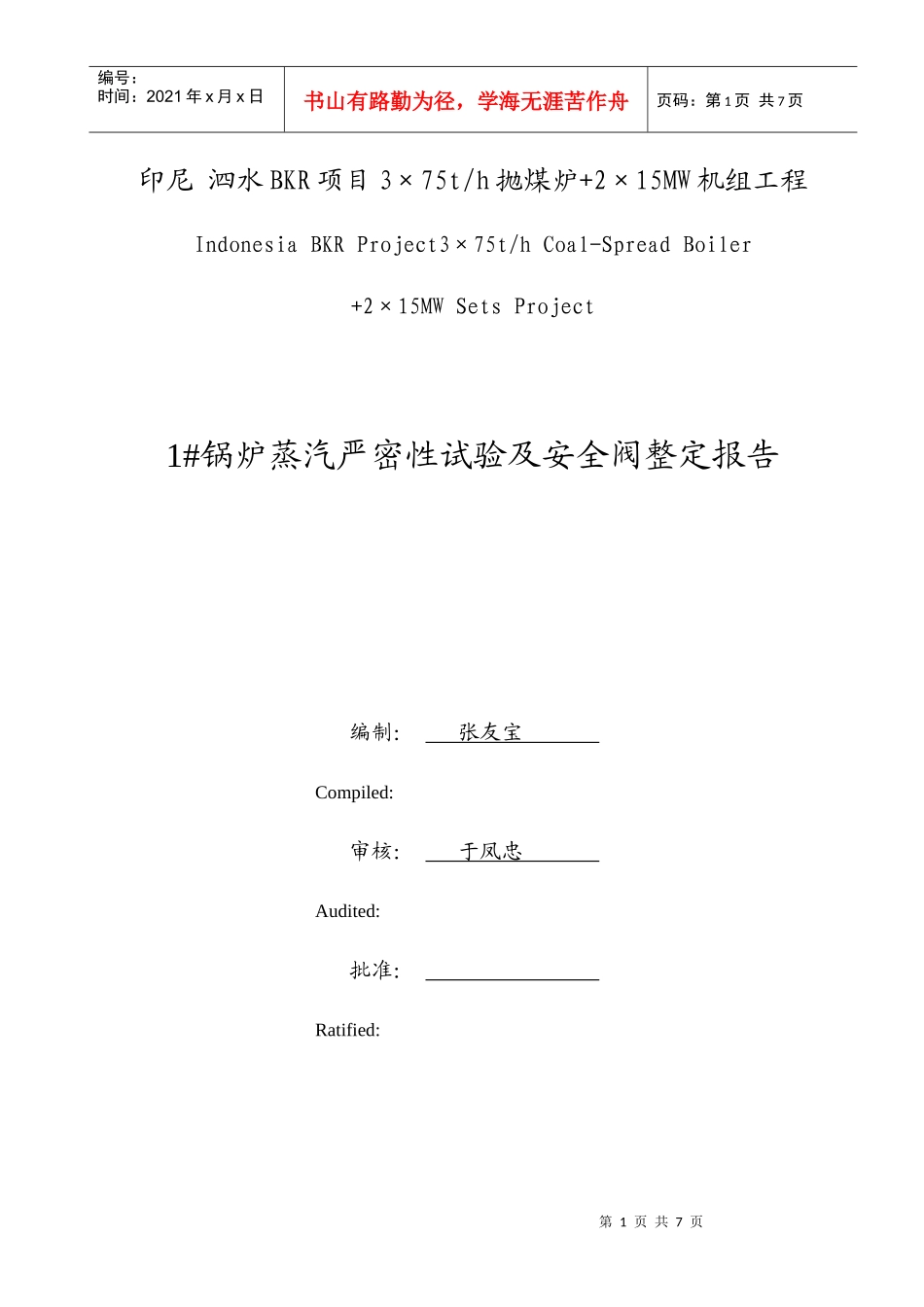

1#锅炉蒸汽严密性试验及安全阀调整报告(完)_第1页
1/7

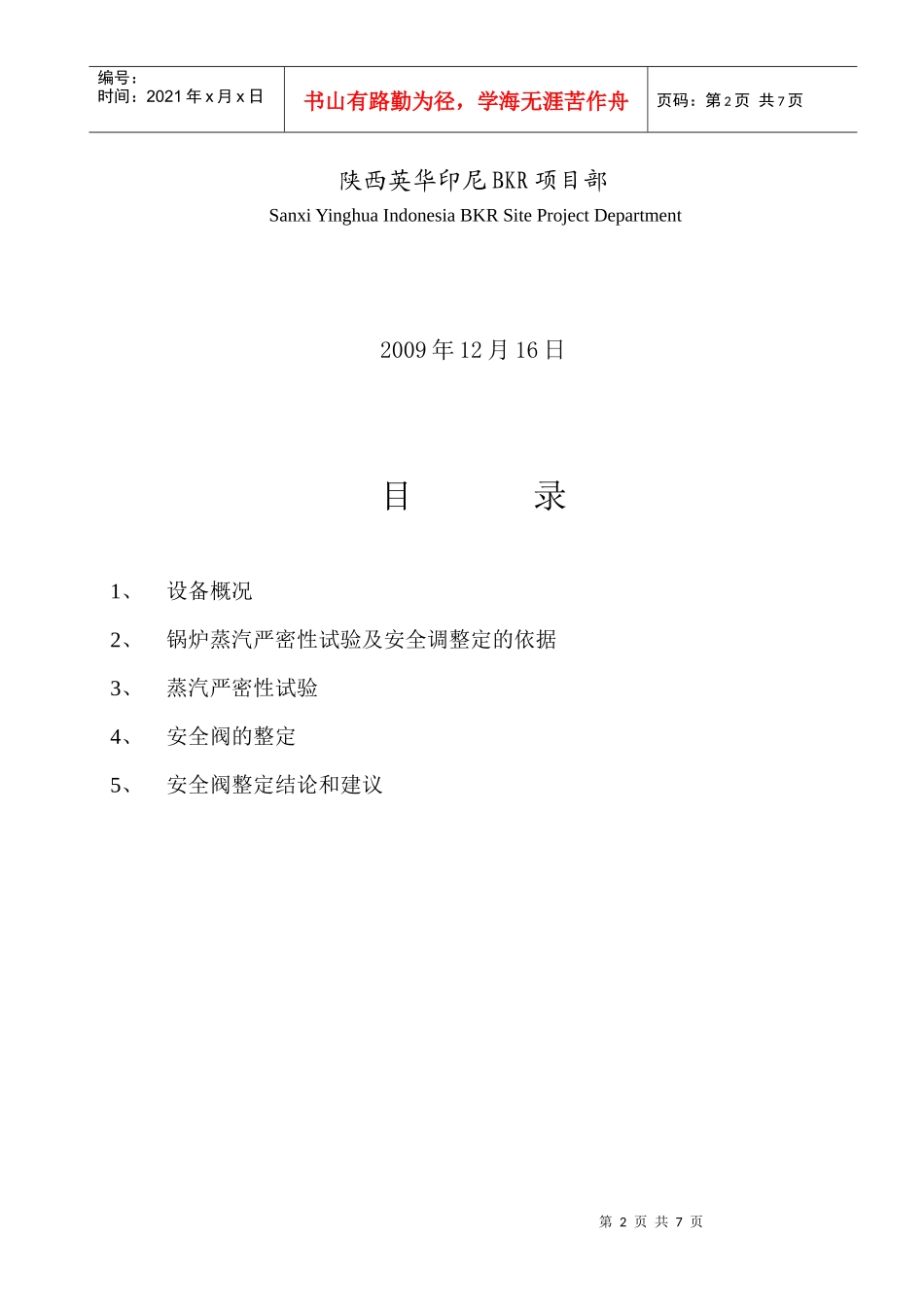

1#锅炉蒸汽严密性试验及安全阀调整报告(完)_第2页
2/7

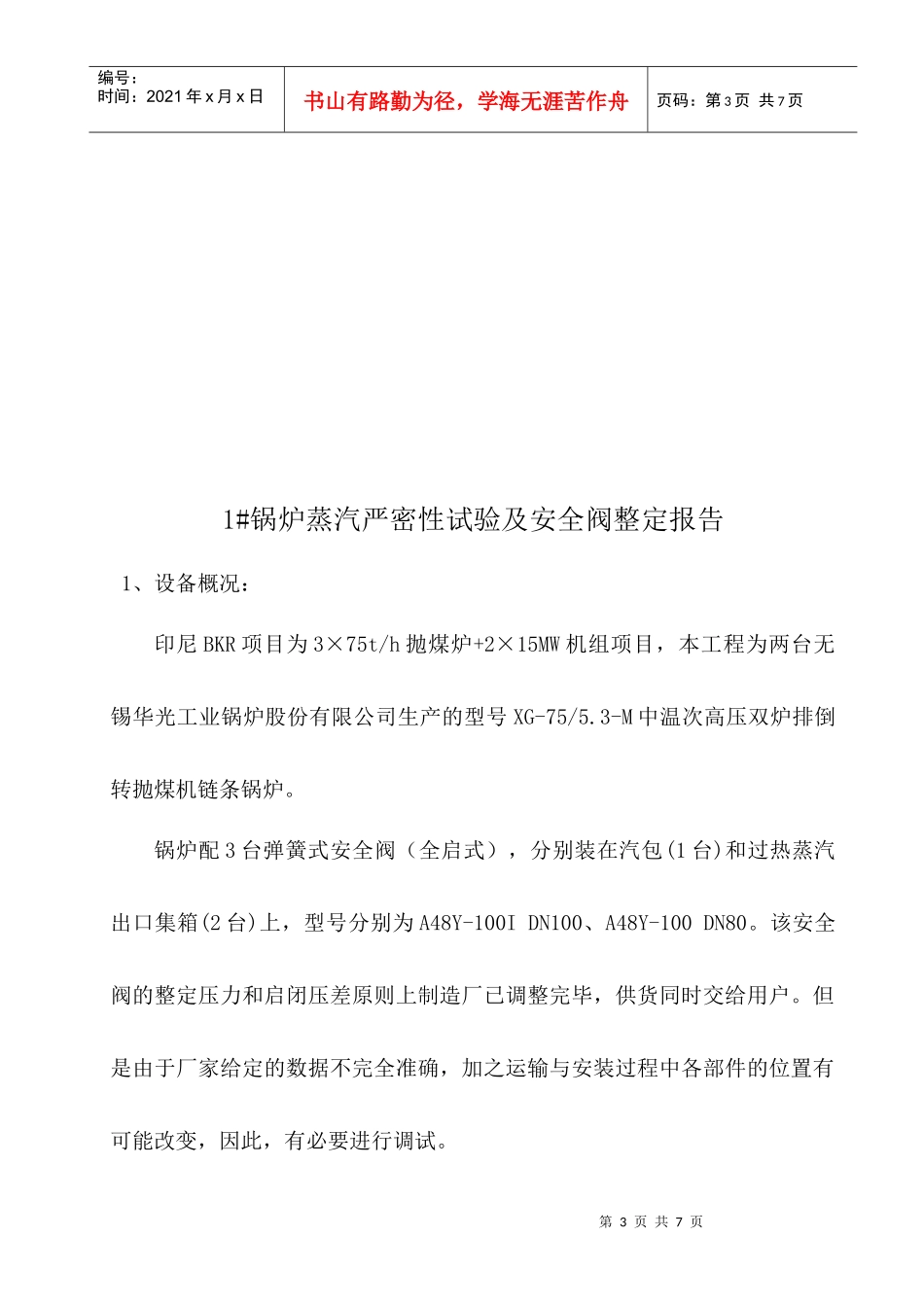

1#锅炉蒸汽严密性试验及安全阀调整报告(完)_第3页
3/7
第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页印尼泗水BKR项目3×75t/h抛煤炉+2×15MW机组工程IndonesiaBKRProject3×75t/hCoal-SpreadBoiler+2×15MWSetsProject1#锅炉蒸汽严密性试验及安全阀整定报告编制:张友宝Compiled:审核:于凤忠Audited:批准:Ratified:第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页陕西英华印尼BKR项目部SanxiYinghuaIndonesiaBKRSiteProjectDepartment2009年12月16日目录1、设备概况2、锅炉蒸汽严密性试验及安全调整定的依据3、蒸汽严密性试验4、安全阀的整定5、安全阀整定结论和建议第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页1#锅炉蒸汽严密性试验及安全阀整定报告1、设备概况:印尼BKR项目为3×75t/h抛煤炉+2×15MW机组项目,本工程为两台无锡华光工业锅炉股份有限公司生产的型号XG-75/5.3-M中温次高压双炉排倒转抛煤机链条锅炉。锅炉配3台弹簧式安全阀(全启式),分别装在汽包(1台)和过热蒸汽出口集箱(2台)上,型号分别为A48Y-100IDN100、A48Y-100DN80。该安全阀的整定压力和启闭压差原则上制造厂已调整完毕,供货同时交给用户。但是由于厂家给定的数据不完全准确,加之运输与安装过程中各部件的位置有可能改变,因此,有必要进行调试。第4页共7页第3页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共7页2、锅炉蒸汽严密性试验及安全调整定遵循标准2.1DL612一l996《电力工业锅炉压力容器监察规程》2.2DL647一1998《电力工业锅炉压力容器检验规程》2.3《火力发电厂基本建设工程启动及竣工验收规程(1996年版)》2.4《DL/T5047—95《电力建设施工及验收技术规范(锅炉机组篇)》2.51996年版《火电工程调整试运质量检验及评定标堆》2.61996年版《蒸汽锅炉安全技术监察规程》2.7锅炉设备制造厂的有关技术标准或要求。3.蒸汽严密性试验2009年12月15日10时25分,#1锅炉点火启动,在锅炉升压过程中,按既定程序进行蒸汽严密性试验。3.1锅炉点火升压至0.3MPa、1.0MPa、2.0MPa,对锅炉进行全面检查,没有发现异常。3.2锅炉按制定的启动升压曲线继续进行升压。3.3锅炉升压至工作压力5.3MPa(过热器出口集箱就地压力表压力),对锅炉进行全面检查。如下表:序号检查项目检查情况备注1锅炉本体承压部件焊口、人孔和法兰的严密性各部位严密、无任何泄漏现象第5页共7页第4页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共7页2锅炉附件和全部汽水管路、阀门的严密性各部位严密、无任何泄漏现象3汽包、联箱、各受热面部件和锅炉范围内的汽水管路的膨胀情况及支座、吊架和弹簧受力、位移和伸缩情况各部位的膨胀、受力、位移和伸缩情况正常4风室、返料斗及各烟风道的膨胀情况及支座、吊架和弹簧受力、位移和伸缩情况各部位的膨胀、受力、位移和伸缩情况正常4.安全阀的整定4.1组织与分工:4.1.1安全阀整定由调试队负责,对安全阀调整的整个过程进行统一指挥和协调。锅炉调试技术人员负责整个整定过程中的指挥与协调,提供对设备操作的要求及试验的技术指导,同时完成整个过程的调整、记录工作。4.1.2调试队负责锅炉的运行操作、调整燃烧、监视控制压力,按调试人员负责设备的运行操作。4.1.3安装公司负责试验和整定工作所要求的临时设施,准备好调试队需要的工具,并负责维护设备。4.2安全阀整定前的检查和确认安全阀整定前有调试队对锅炉设备进行了全面检查,确认具备整定条件。4.2.1安全阀安装符合设计要求,排汽管安装牢固,疏水管畅通;4.2.2安全阀就地的检修平台和栏杆安装牢固;第6页共7页第5页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共7页4.2.3汽包、汇汽集箱分别装有0.5级的压力表;4.2.4调整所需要的工具:扳手、套管、管钳、3~4m麻绳、对讲机、秒表、纸笔等已准备好。4.3安全阀整定压力安全阀起座压力回座压力汽包控制安全阀6.03-6.09MPa5.64-5.82MP≮5.50MPa过热器出口集箱工作安全阀5.60-5.65MPa5.22-5.49MP≮5.06MPa...
