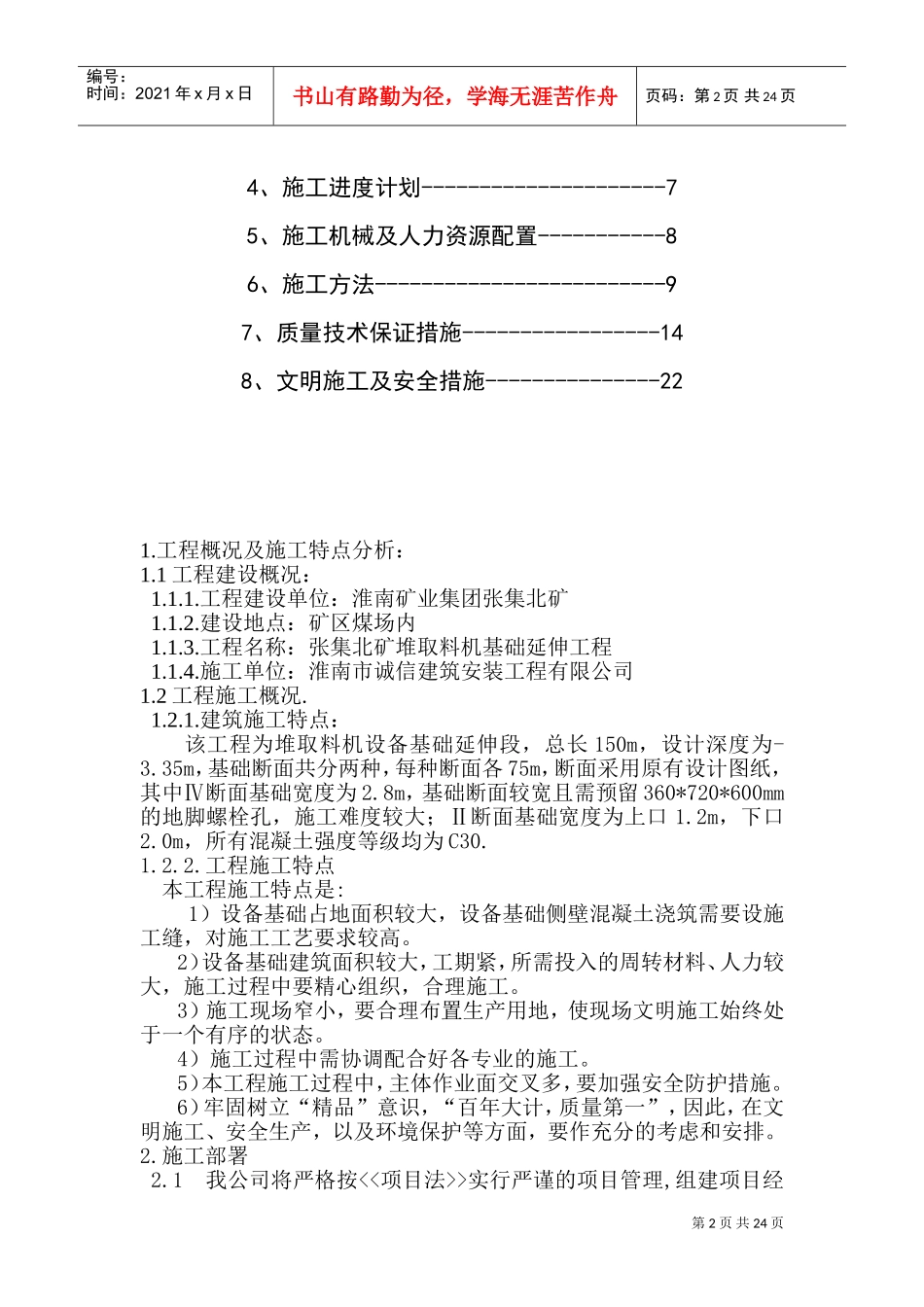

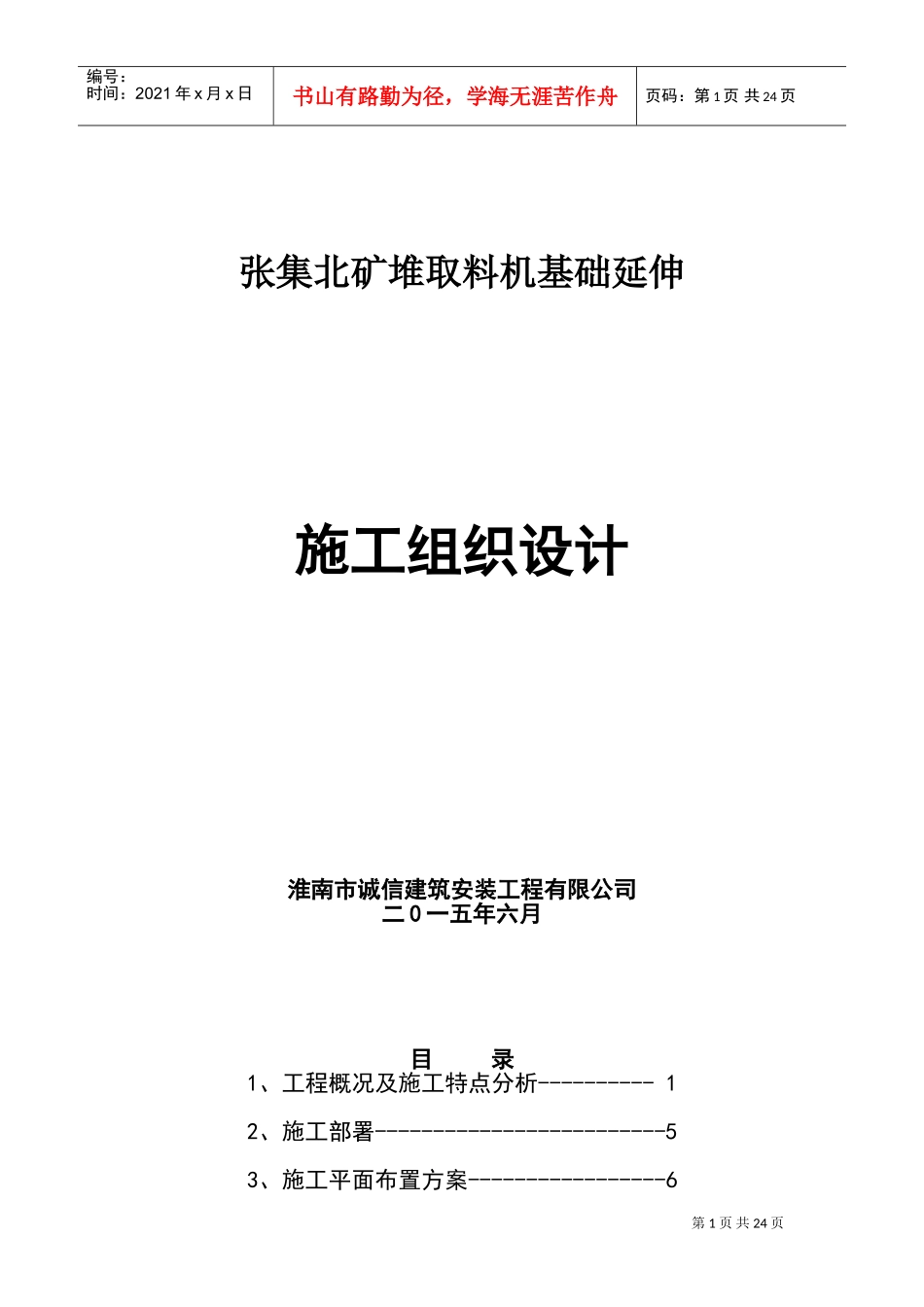

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页张集北矿堆取料机基础延伸施工组织设计淮南市诚信建筑安装工程有限公司二0一五年六月目录1、工程概况及施工特点分析----------12、施工部署-------------------------53、施工平面布置方案-----------------6第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页4、施工进度计划---------------------75、施工机械及人力资源配置-----------86、施工方法-------------------------97、质量技术保证措施-----------------148、文明施工及安全措施---------------221.工程概况及施工特点分析：1.1工程建设概况：1.1.1.工程建设单位：淮南矿业集团张集北矿1.1.2.建设地点：矿区煤场内1.1.3.工程名称：张集北矿堆取料机基础延伸工程1.1.4.施工单位：淮南市诚信建筑安装工程有限公司1.2工程施工概况.1.2.1.建筑施工特点：该工程为堆取料机设备基础延伸段，总长150m，设计深度为-3.35m，基础断面共分两种，每种断面各75m，断面采用原有设计图纸，其中Ⅳ断面基础宽度为2.8m，基础断面较宽且需预留360*720*600mm的地脚螺栓孔，施工难度较大；Ⅱ断面基础宽度为上口1.2m，下口2.0m，所有混凝土强度等级均为C30.1.2.2.工程施工特点本工程施工特点是:1）设备基础占地面积较大，设备基础侧壁混凝土浇筑需要设施工缝，对施工工艺要求较高。2）设备基础建筑面积较大，工期紧，所需投入的周转材料、人力较大，施工过程中要精心组织，合理施工。3）施工现场窄小，要合理布置生产用地，使现场文明施工始终处于一个有序的状态。4）施工过程中需协调配合好各专业的施工。5）本工程施工过程中，主体作业面交叉多，要加强安全防护措施。6）牢固树立“精品”意识，“百年大计，质量第一”，因此，在文明施工、安全生产，以及环境保护等方面，要作充分的考虑和安排。2.施工部署2.1我公司将严格按<<项目法>>实行严谨的项目管理,组建项目经第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页理部，并配置较为全面的施工项目班子。2.2施工班组划分序号工种名称工作任务1木工木材加工2钢筋工钢筋加工、绑扎3砼工混凝土浇筑4测量工网点控制2.3施工顺序设备基础施工顺序：基础土方基础钢筋基础模板基础底台基础混凝土浇筑基础回填。3.施工进度计划3.1编制施工进计划的原则和依据本施工进度计划是根据招标文件、技术规范、施工图施工组织总设计对本工程的有关规定、施工工期的要求及开竣工日期、劳动定额和机械台班定额为依据编制的，结合机械设备的能力、劳动力、材料、构件、技术及管理等情况，根据总进度计划确定承台施工进度计划。设备基础施工顺序：基础土方基础钢筋基础模板基础底台基础混凝土浇筑基础回填。设备基础的施工工期：1：8月10号8月30号。2：9月1号9月20号。3：9月21号10月10号。4：4.2施工进度计划（附图）5.施工机械及人力资源配置.5.1主要施工机具设备一览表：序号机械或设备名称型号规格数量国别产地制造年份额定功率(KW)生产能力用于施工部位备注第4页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页1反铲1m32日本20021201m3基础施工2自卸汽车K2566俄罗斯200120212t基础施工3潜水泵YQ253黄石2004325基础施工4插入式振动器ZN506上海20041.112m3/h土建结构5平板振动器ZF152上海20041．5振动力土建结构6钢筋调直机TQ4-141山东方园20025土建结构7钢筋切断机GJ5Y-321山东方园20025．5直径6-40土建结构8钢筋弯曲机GJ7-401山东方园20022．8直径6-40土建结构9木工机械1牡丹江200416土建结构10交流电焊机BX3-5008株洲200235安装11全站仪GTS-3111日本1999±2mm/km测量12经纬仪J22苏州19992”测量13水准仪C322苏州1999±3mm/km测量5.2劳动力计划表工种测量工木工钢筋工混凝土工电工电焊工普工汽车司机铲车司机合计人数3201510351562766.施工方法.6.1施工测量.6.1.1测量准备1）测量仪器距离测量采用全站仪，高程测量采用精密水准仪、水准仪，方向测量采用精密经纬仪，所有的仪器和钢...
