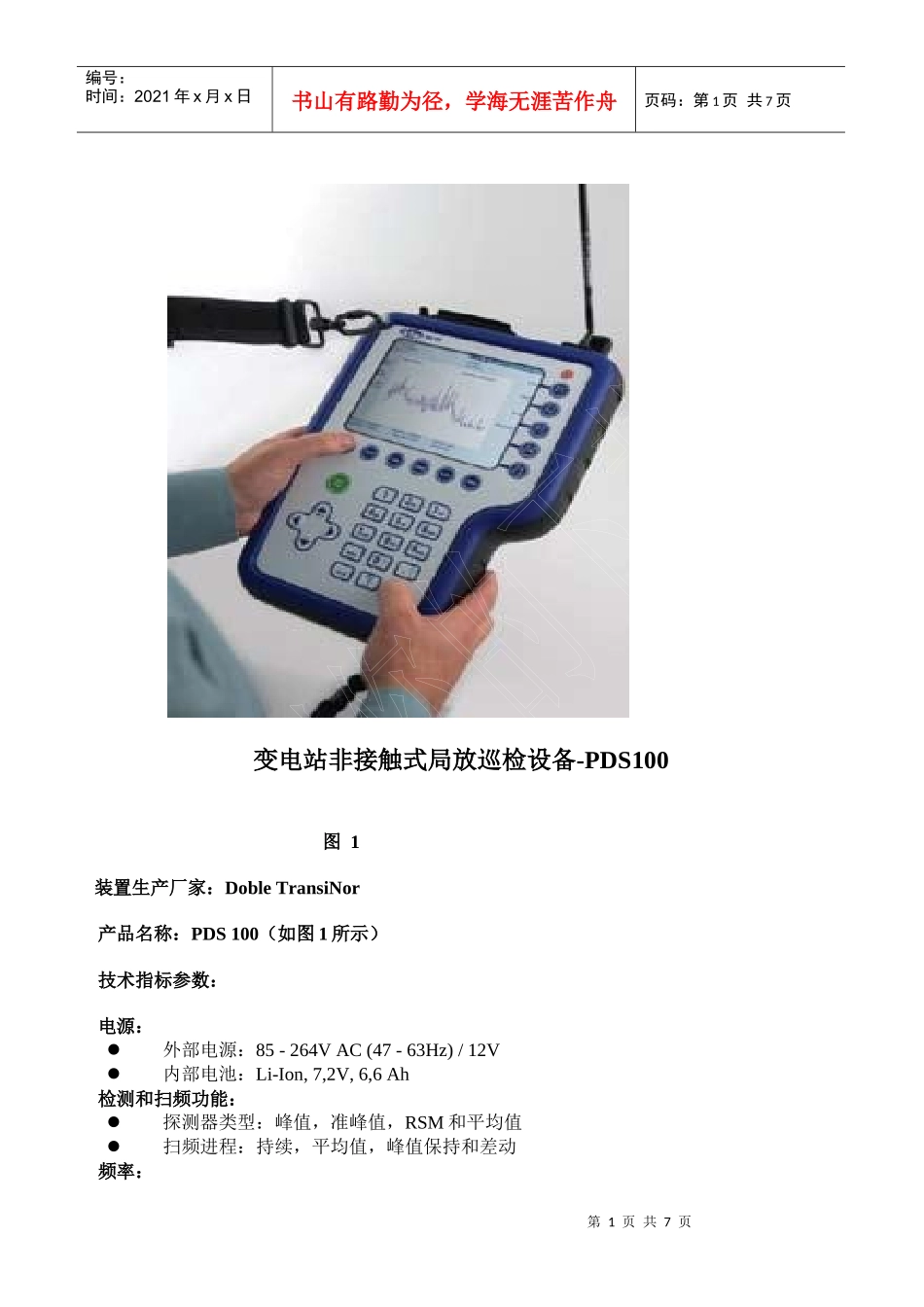

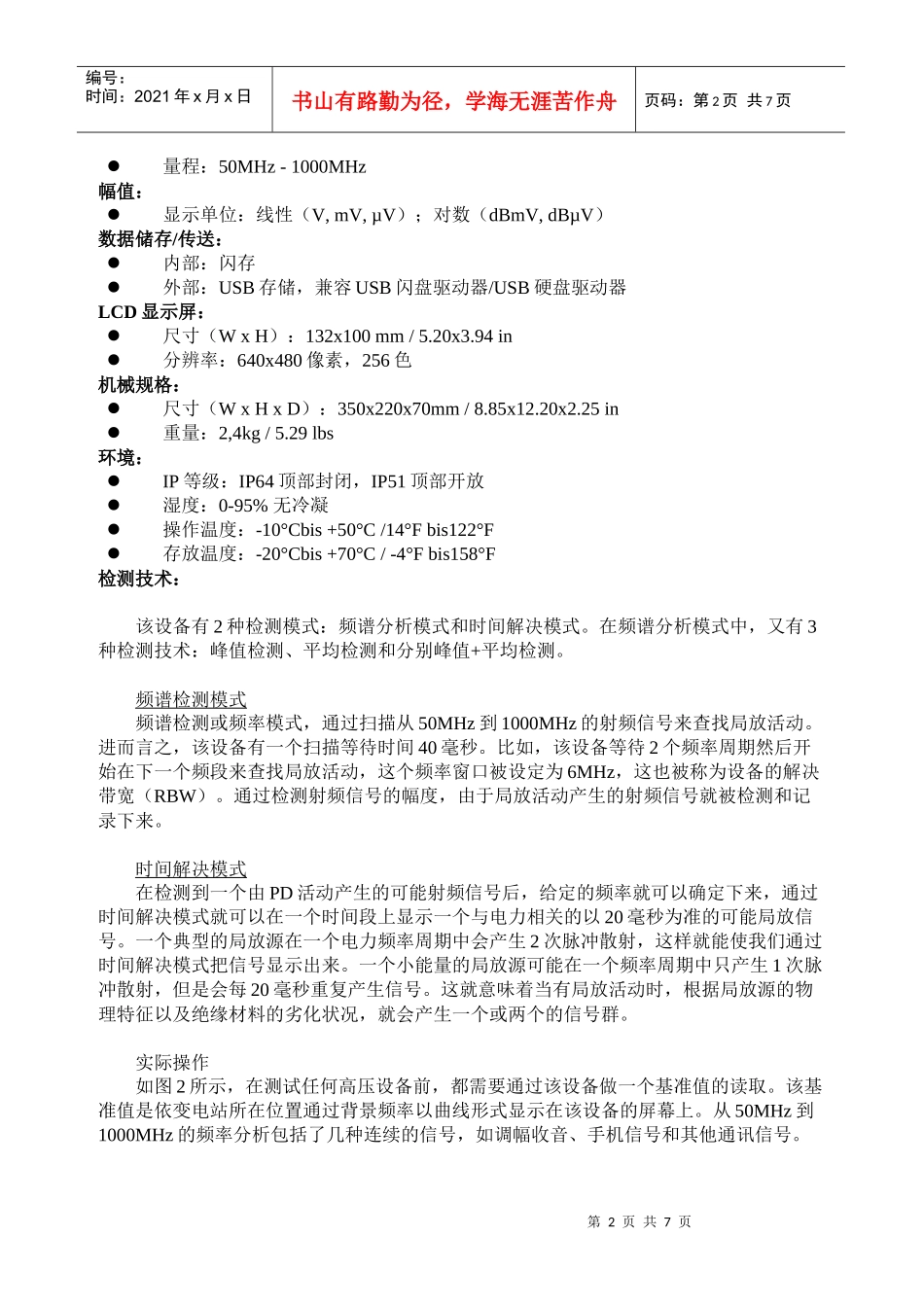

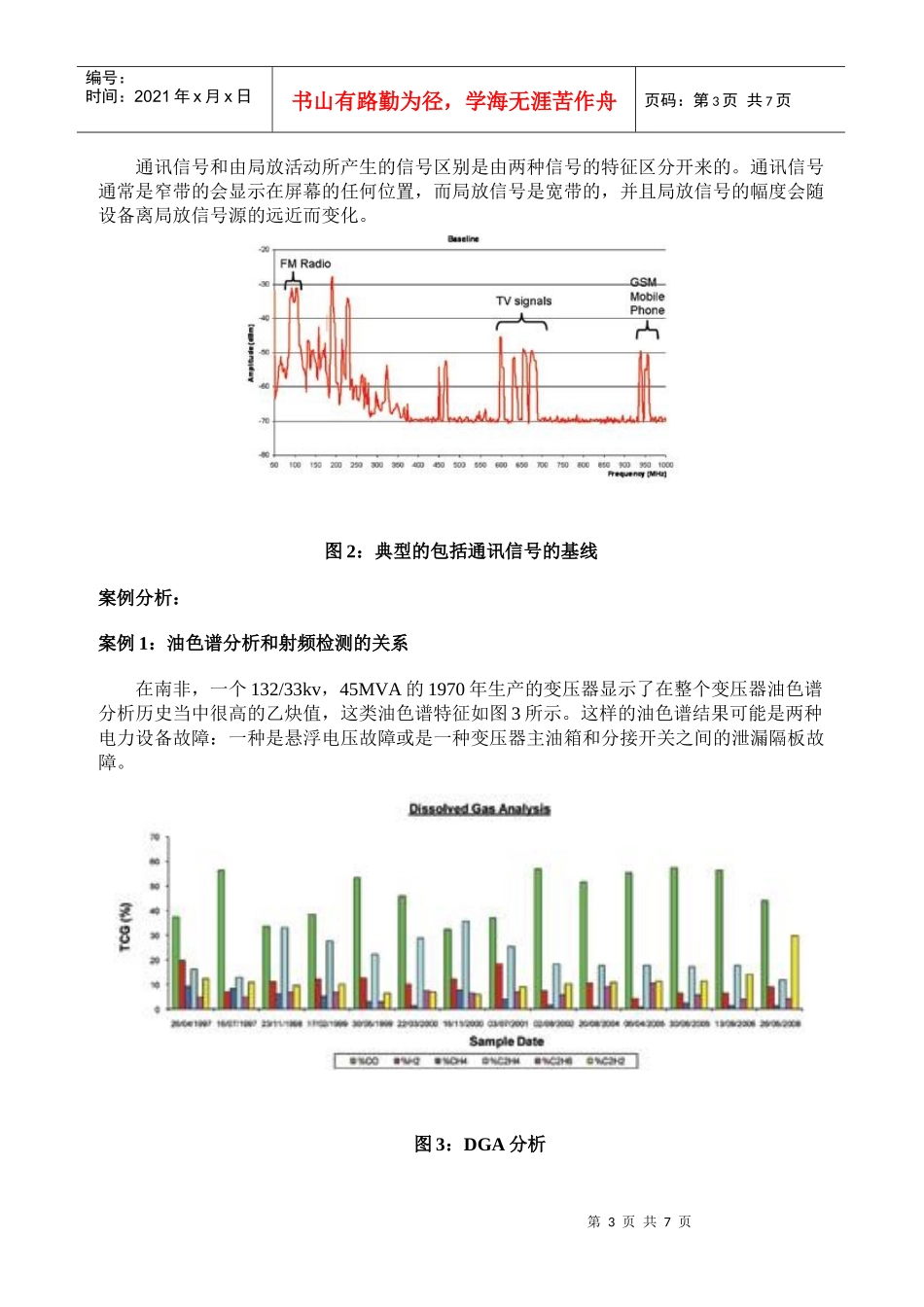

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页变电站非接触式局放巡检设备-PDS100图1装置生产厂家：DobleTransiNor产品名称：PDS100（如图1所示）技术指标参数：电源：外部电源：85-264VAC(47-63Hz)/12V内部电池：Li-Ion,7,2V,6,6Ah检测和扫频功能：探测器类型：峰值，准峰值，RSM和平均值扫频进程：持续，平均值，峰值保持和差动频率：第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页量程：50MHz-1000MHz幅值：显示单位：线性（V,mV,µV）；对数（dBmV,dBµV）数据储存/传送：内部：闪存外部：USB存储，兼容USB闪盘驱动器/USB硬盘驱动器LCD显示屏：尺寸（WxH）：132x100mm/5.20x3.94in分辨率：640x480像素，256色机械规格：尺寸（WxHxD）：350x220x70mm/8.85x12.20x2.25in重量：2,4kg/5.29lbs环境：IP等级：IP64顶部封闭，IP51顶部开放湿度：0-95%无冷凝操作温度：-10°Cbis+50°C/14°Fbis122°F存放温度：-20°Cbis+70°C/-4°Fbis158°F检测技术：该设备有2种检测模式：频谱分析模式和时间解决模式。在频谱分析模式中，又有3种检测技术：峰值检测、平均检测和分别峰值+平均检测。频谱检测模式频谱检测或频率模式，通过扫描从50MHz到1000MHz的射频信号来查找局放活动。进而言之，该设备有一个扫描等待时间40毫秒。比如，该设备等待2个频率周期然后开始在下一个频段来查找局放活动，这个频率窗口被设定为6MHz，这也被称为设备的解决带宽（RBW）。通过检测射频信号的幅度，由于局放活动产生的射频信号就被检测和记录下来。时间解决模式在检测到一个由PD活动产生的可能射频信号后，给定的频率就可以确定下来，通过时间解决模式就可以在一个时间段上显示一个与电力相关的以20毫秒为准的可能局放信号。一个典型的局放源在一个电力频率周期中会产生2次脉冲散射，这样就能使我们通过时间解决模式把信号显示出来。一个小能量的局放源可能在一个频率周期中只产生1次脉冲散射，但是会每20毫秒重复产生信号。这就意味着当有局放活动时，根据局放源的物理特征以及绝缘材料的劣化状况，就会产生一个或两个的信号群。实际操作如图2所示，在测试任何高压设备前，都需要通过该设备做一个基准值的读取。该基准值是依变电站所在位置通过背景频率以曲线形式显示在该设备的屏幕上。从50MHz到1000MHz的频率分析包括了几种连续的信号，如调幅收音、手机信号和其他通讯信号。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页通讯信号和由局放活动所产生的信号区别是由两种信号的特征区分开来的。通讯信号通常是窄带的会显示在屏幕的任何位置，而局放信号是宽带的，并且局放信号的幅度会随设备离局放信号源的远近而变化。图2：典型的包括通讯信号的基线案例分析：案例1：油色谱分析和射频检测的关系在南非，一个132/33kv，45MVA的1970年生产的变压器显示了在整个变压器油色谱分析历史当中很高的乙炔值，这类油色谱特征如图3所示。这样的油色谱结果可能是两种电力设备故障：一种是悬浮电压故障或是一种变压器主油箱和分接开关之间的泄漏隔板故障。图3：DGA分析第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页通过PDS100的局放扫描（图4），显示了一个很明确的射频信号（红色线）幅度与基准值（黑色线）相比的升高，从而确认了是悬浮电压类型的故障。图4：RFI测量PD状况依据油检测和局放检测的结果，该电站进行了对这个变压器的一个内部调查。调查显示了一个线圈加紧螺栓产生火花，进而确认了悬浮电压的故障，如图5所示。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页图5：PD源来自于变形的紧固螺栓第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页案例2：PDS100在变电站中对局放的检测和定位2011年1月13日，道波工程师在西安南郊330KV变电站进行了一个完整的射频信号调查，在该变电站外进...
