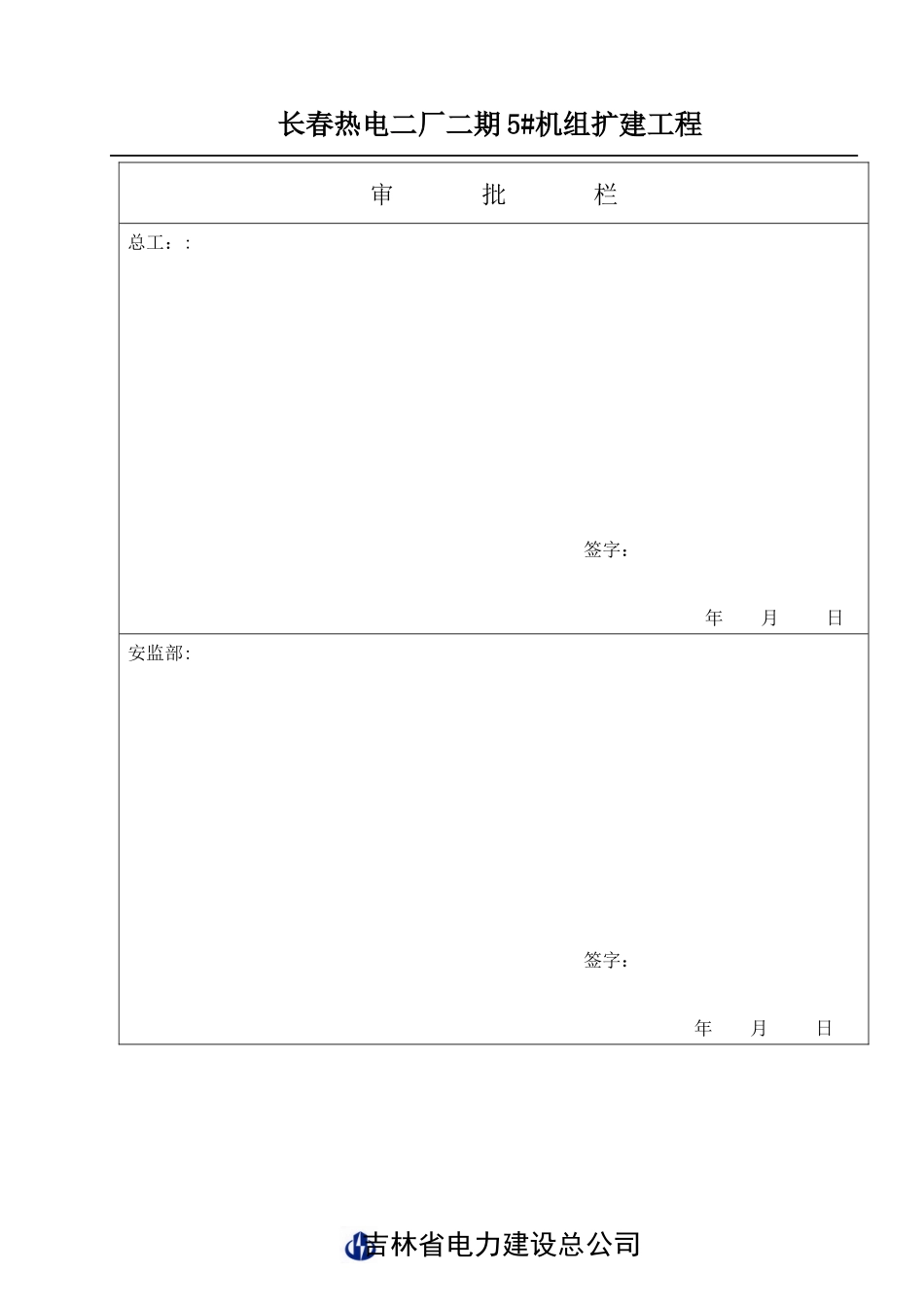

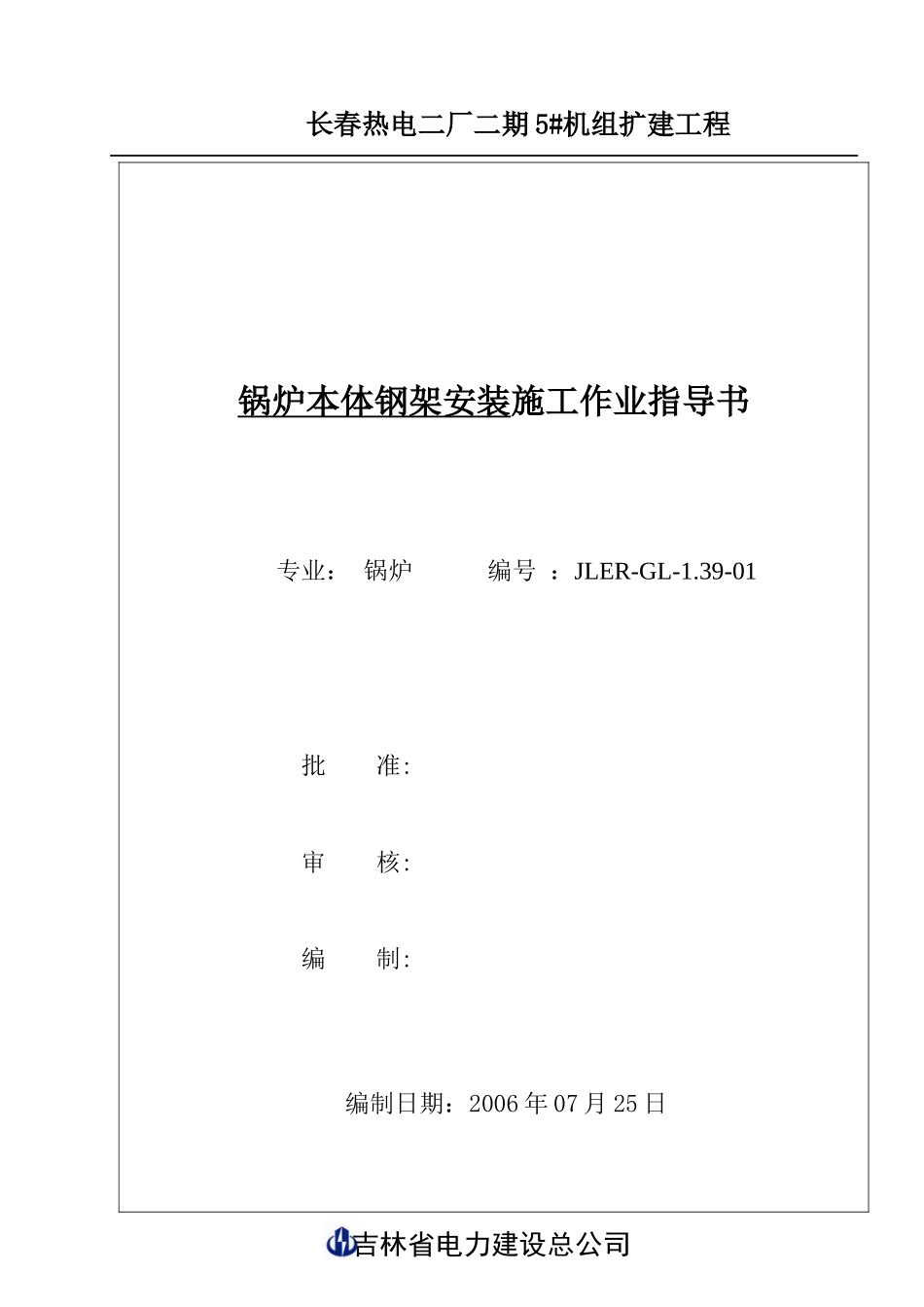

长春热电二厂二期5#机组扩建工程锅炉本体钢架安装施工作业指导书专业：锅炉编号：JLER-GL-1.39-01批准:审核:编制:编制日期：2006年07月25日吉林省电力建设总公司长春热电二厂二期5#机组扩建工程审批栏总工：:签字：年月日安监部:签字：年月日吉林省电力建设总公司长春热电二厂二期5#机组扩建工程技质部:签字：年月日吉林省电力建设总公司长春热电二厂二期5#机组扩建工程1一、编制说明1工程概况及工程量长春热电二厂三期扩建工程200MW汽轮发电机组所配HG-670/13.7-YM9型锅炉，是哈尔滨锅炉厂有限公司设计、制造的高压参数、单汽包、单炉膛、自然循环、集中下降管、一次中间再热、п形布置的固态排渣煤粉炉。本锅炉构架为全钢结构、高强螺栓连接；柱底板通过预埋地脚螺栓进行固定。构架宽34.6m、深38.56m，顶板标高55m，锅炉钢架由立柱、横梁、垂直支撑、水平支撑组成，共有五个安装层面，构架总重（含平台楼梯）2040t。2施工图、厂家技术文件名称2.1HG-670/13.7-YM9型锅炉钢结构安装说明书2.2锅炉厂钢结构施工图3执行技术规范、标准3.1《电力建设安全工作规程》DL5009.1-20023.2《电力建设安全健康与环境管理工作规定》2002-01-21实施3.3《火电施工质量检验及评定标准》锅炉篇(1996年版)3.4《电力建设施工及验收技术规范》锅炉机组篇DL/T5047-953.5《钢结构高强螺栓连接的设计施工及验收规程》JGJ82-914设备、材料及人员准备情况4.1锅炉钢架台板到货并清点完毕、锅炉基础施工完毕满足安装要求。4.2人员配置齐全、分工明确、工器具满足施工需要5施工用主要机器具吉林省电力建设总公司第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页5.1DBQ3000塔机1台5.2180T履带吊1台5.3经纬仪一级2台校验合格，标识明显5.4水准仪一级1台校验合格，标识明显5.5钢盘尺50米3把校验合格，标识明显5.6钢盘尺100米1把校验合格，标识明显5.7玻璃管水平仪1套5.8对讲机3对5.9管式弹簧拉力计300N.m1把6劳动力组织铁工10--20人焊工--5人二、安全措施、文明施工措施1一般措施：1.1为了提高施工人员安全意识，定期进行安全知识教育活动，认真贯彻执行《电力建设安全工作规程》及上级部门有关安全规定。1.2施工人员熟悉并掌握安全防护用品、用具的正确使用方法，而且在施工中合理运用。1.3定期对施工现场进行检查，发现隐患及时处理。1.4严格遵守施工现场的有关安全文明施工的管理规定。1.5定期对施工场地进行清理，坚持做到工完、料净、场地清。2危险点预测及防范措施：2.1高处坠物的防范措施第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页2.1.1参加施工人员必须经身体检查合格，凡患有高空作业禁忌症和精神障碍者禁止参加高空作业，且高空作业人员必须具有高空作业许可证；严禁酒后进入施工现场。2.1.2高处作业必须充分利用自己的安全“三宝”，衣着灵便，穿防滑鞋，安全带扎挂在上方牢固可靠处;在施工较困难无处扎挂安全带时，使用安全自锁器进行施工。2.1.3施工中使用的小型工器具必须系好安全绳，不用时放在工具袋内，不得随意放置。2.1.4经常通行的地方要设安全通道，施工用脚手架必须安全规范,不得随意搭拆。特殊高处作业的危险区应设围栏及“严禁靠近”的警告牌,危险区内严禁人员逗留或通行。2.1.5在夜间或光线不足的地方进行高处作业,必须有足够照明,并采取好防触电措施。2.1.6每层钢架施工完毕后要铺设安全网，安装手扶水平安全扶绳，炉膛及尾部烟道竖井铺设滑线安全网对落物进行有效拦截；无防护设施情况下不得在梁上直立行走。2.1.7高处作业时不得坐在平台孔洞边缘,不得骑坐在栏杆上,不得躺在安全网内休息,不得站在栏杆外工作或凭借栏杆起吊物件。2.1.8遇有六级以上大风、大雾等恶劣气候不能保证安全施工时，应停止施工。2.1.9冬季施工应有防滑、防冻措施。2.2物体打击的防范措施2.2.1工器具必须系有安全绳，如大锤、手锤、千斤顶、扳手等。2.2.2高处作业时小型设备构件不得随意堆放，应放置在牢靠的地方或点焊牢固。2.2.3施工时尽量避免交叉作业，必要时要设置隔离层，商定作业各方的责权范围及注意事项。2....
