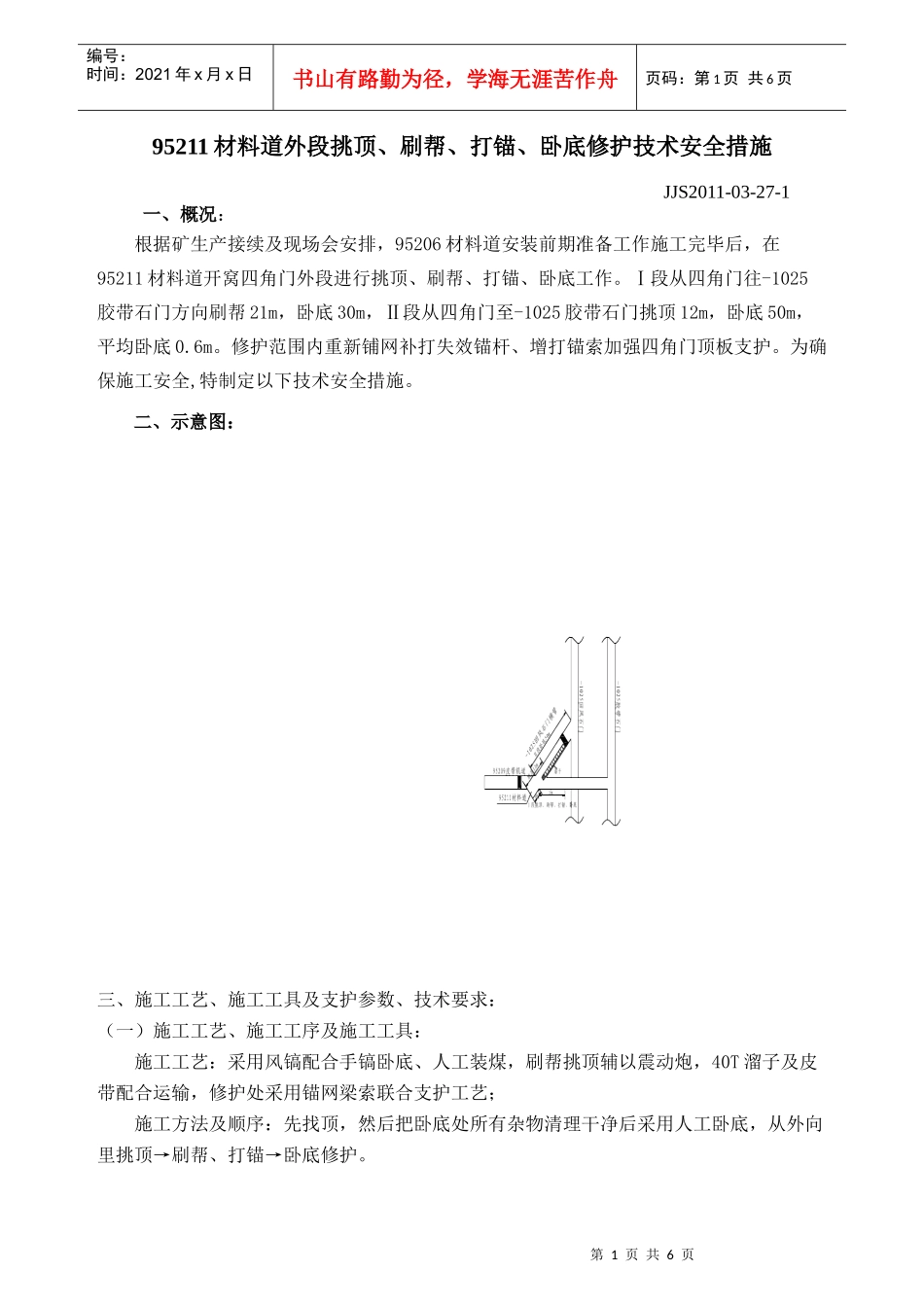

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页95211材料道外段挑顶、刷帮、打锚、卧底修护技术安全措施JJS2011-03-27-1一、概况：根据矿生产接续及现场会安排，95206材料道安装前期准备工作施工完毕后，在95211材料道开窝四角门外段进行挑顶、刷帮、打锚、卧底工作。Ⅰ段从四角门往-1025胶带石门方向刷帮21m，卧底30m，Ⅱ段从四角门至-1025胶带石门挑顶12m，卧底50m，平均卧底0.6m。修护范围内重新铺网补打失效锚杆、增打锚索加强四角门顶板支护。为确保施工安全,特制定以下技术安全措施。二、示意图：三、施工工艺、施工工具及支护参数、技术要求：（一）施工工艺、施工工序及施工工具：施工工艺：采用风镐配合手镐卧底、人工装煤，刷帮挑顶辅以震动炮，40T溜子及皮带配合运输，修护处采用锚网梁索联合支护工艺；施工方法及顺序：先找顶，然后把卧底处所有杂物清理干净后采用人工卧底，从外向里挑顶→刷帮、打锚→卧底修护。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页施工工具：MQT-130型锚杆机、7655型气腿式风动凿岩机，六棱中空钢钎和配套的“一”字型钻头Φ42mm、风镐、手镐、铲子等。施工顶板锚杆时，选用MQT-130型锚杆钻机，钻杆使用B19或B22的六方钻杆,钻头使用Φ30mm的旋转式金刚钻头；两帮钻眼机具选用手持式气动钻机（风煤钻），ø28，L=2.4m麻花钎子配合ø28麻花钻头，搅拌树脂药卷机具使用风煤钻和MQT-130型锚杆钻机，锚索张拉机具选用MQ19-200(KN)/55(Mpa)。（三）支护形式及支护材料1、支护形式：采用锚网梁索联合支护。2、支护材料⑴锚杆：选用Φ22mm，L=2400mm左旋无纵筋螺纹钢等强锚杆及配套的减摩垫圈、塑料阻尼防松螺母。⑵树脂锚固剂：MSCK-Z2380型树脂锚固剂、MSCK2350型树脂锚固剂。⑶托盘：锚杆托盘规格为长140mm，宽140mm，厚10mm的碟形铁托板，中心孔径大于锚杆Φ1.5～2.0mm。异形托盘规格长140mm，宽140mm，厚10mm，倾斜角15°。⑷金属网：选用8#铁丝制作的菱形网，菱形网规格分别为：长×宽为2600mm×1100mm。⑸钢带：采用Φ12mm圆钢加工的钢筋梯子梁，宽为60mm，长为2600mm。材质为Q235-AF(A)型。⑹锚索：钢绞线Φ18.9mm、L=8300mm;托盘长400mm，采用20#钢槽加工而成；托盘中间加焊1块长150mm、宽150mm、厚10mm的钢板，中心孔径大于锚索直径1.5mm～2.0mm，配套锁具一套。⑺半圆木：长2000mm，采用Φ≧200新圆木对开。(四)支护参数的选择⑴锚杆布置根据巷道高度而定，帮锚杆间排距均为800mm×800mm。锚杆顶板最外侧锚杆距帮及两帮最上端锚杆距顶应保持在200mm―300mm,底板锚杆距巷道底板不超过300mm。⑵锚杆角度垂直巷道轮廓，底角锚杆距巷道底板不超过300mm，与巷道底板夹角15º。⑶金属网沿巷道横向压茬铺设，网与网之间压茬100～200mm之间，锚杆托盘必须压紧压实钢带及金属网，确保锚杆托盘与钢带、金属网、巷道表面之间紧密贴合。⑷锚索布置：Ⅰ段锚索间距为巷道中心线和航道中线左右600mm各布置一根，每排3根，排距为1600m。套棚处将原圆木柱棚腿拆除前，每棚距棚梁端头300mm-400mm先打4根锚索配合卡兰片将棚梁固定在顶板上。⑸靠95209皮带机道密闭墙前使用半圆木打成“井”字型双木垛支护顶板，木垛周正有劲确保护顶有力。另在木垛前每间隔1m打一根圆木柱支护顶板。(五)技术要求第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页1、卧底要求：⑴卧底前必须将顶、帮所有危矸活岩找净除掉防止掉矸伤人，卧底要求达到两帮，不得留托根，底板要平，确保卧一米合格一米。⑵卧底后保证巷道中高不低于2.6m。⑶卧底后底角锚杆距巷道底板超过300mm及时压网、补打锚杆。2、打锚要求⑴安装时锚杆托板紧压网贴巷壁，减摩垫圈受挤压变形，当班接班后对上班的锚杆螺母及时进行二次紧固，确保紧固后螺母扭矩达到250N·m～300N·m，锚杆螺母外丝扣长度在10mm～40mm之间。⑵网与网之间压茬长不少于100mm,不大于200mm，每次最前面一排网必须预留便于下一班压茬。⑶安装锚杆时，锚杆托盘与螺母之间必须使用塑料减摩垫圈。施工...
