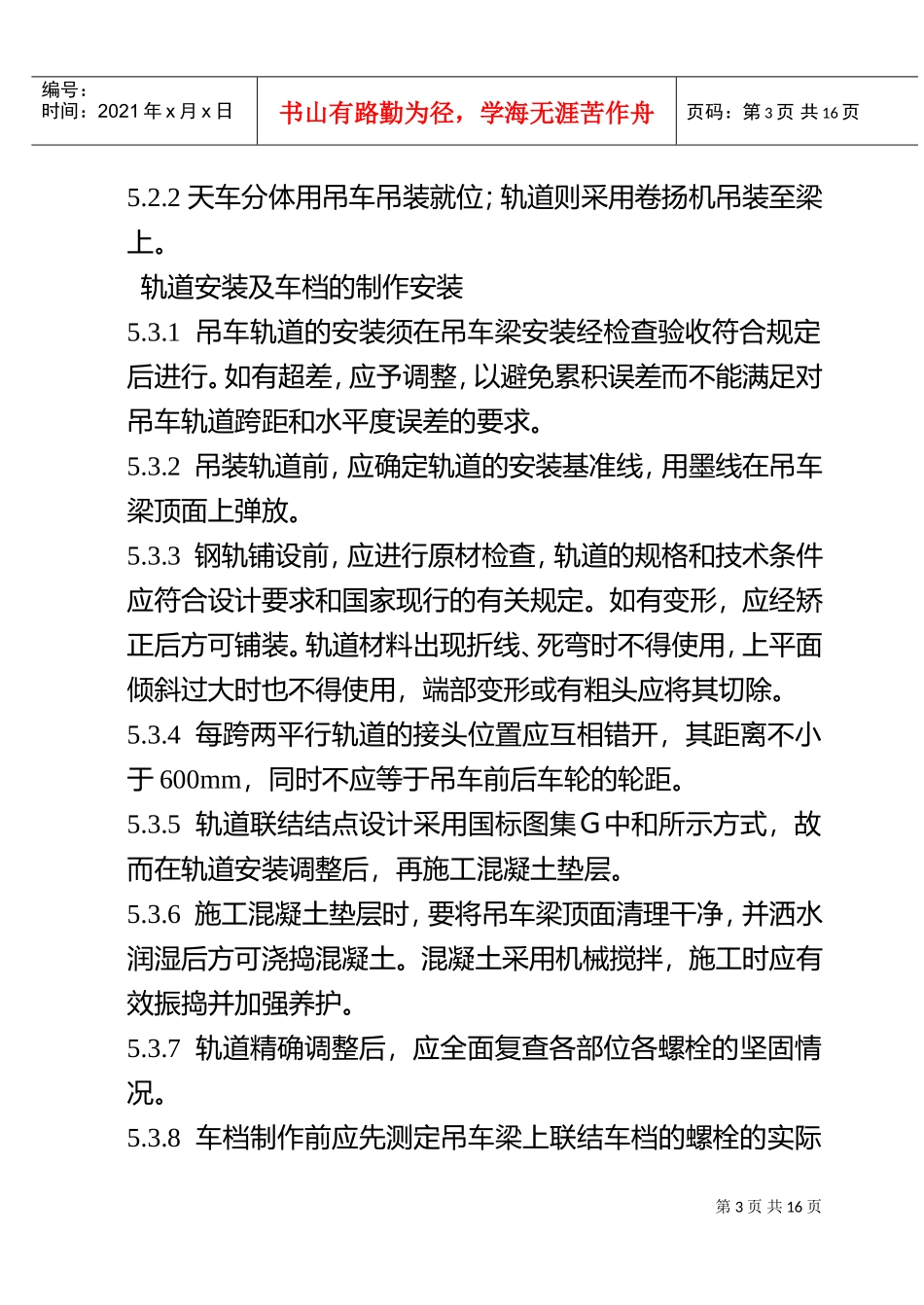

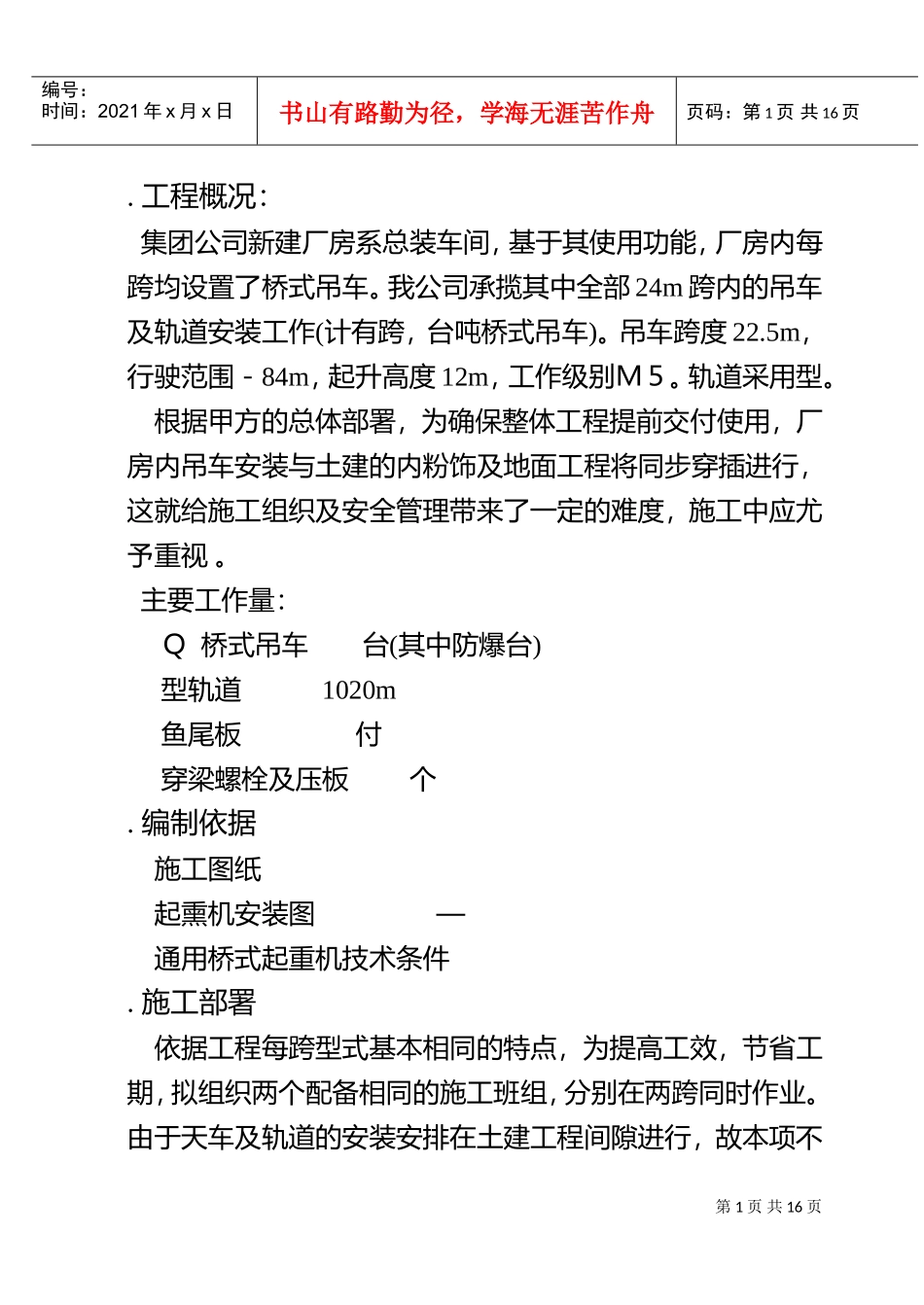

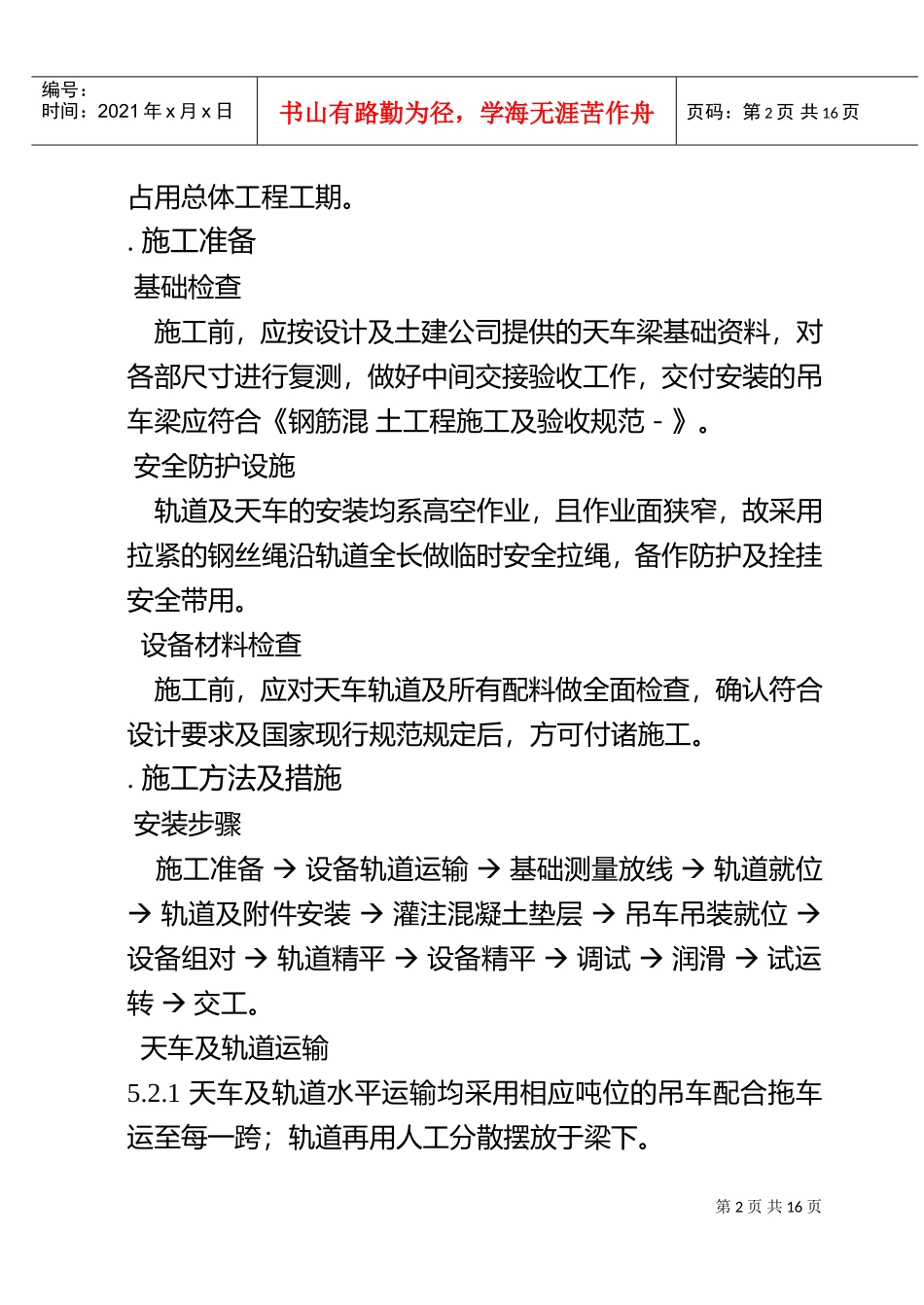

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页.工程概况：集团公司新建厂房系总装车间，基于其使用功能，厂房内每跨均设置了桥式吊车。我公司承揽其中全部24m跨内的吊车及轨道安装工作(计有跨，台吨桥式吊车)。吊车跨度22.5m，行驶范围－84m，起升高度12m，工作级别Ｍ５。轨道采用型。根据甲方的总体部署，为确保整体工程提前交付使用，厂房内吊车安装与土建的内粉饰及地面工程将同步穿插进行，这就给施工组织及安全管理带来了一定的难度，施工中应尤予重视。主要工作量：Ｑ桥式吊车台(其中防爆台)型轨道1020m鱼尾板付穿梁螺栓及压板个.编制依据施工图纸起熏机安装图—通用桥式起重机技术条件.施工部署依据工程每跨型式基本相同的特点，为提高工效，节省工期，拟组织两个配备相同的施工班组，分别在两跨同时作业。由于天车及轨道的安装安排在土建工程间隙进行，故本项不第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页占用总体工程工期。.施工准备基础检查施工前，应按设计及土建公司提供的天车梁基础资料，对各部尺寸进行复测，做好中间交接验收工作，交付安装的吊车梁应符合《钢筋混土工程施工及验收规范－》。安全防护设施轨道及天车的安装均系高空作业，且作业面狭窄，故采用拉紧的钢丝绳沿轨道全长做临时安全拉绳，备作防护及拴挂安全带用。设备材料检查施工前，应对天车轨道及所有配料做全面检查，确认符合设计要求及国家现行规范规定后，方可付诸施工。.施工方法及措施安装步骤施工准备设备轨道运输基础测量放线轨道就位轨道及附件安装灌注混凝土垫层吊车吊装就位设备组对轨道精平设备精平调试润滑试运转交工。天车及轨道运输5.2.1天车及轨道水平运输均采用相应吨位的吊车配合拖车运至每一跨；轨道再用人工分散摆放于梁下。第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页5.2.2天车分体用吊车吊装就位；轨道则采用卷扬机吊装至梁上。轨道安装及车档的制作安装5.3.1吊车轨道的安装须在吊车梁安装经检查验收符合规定后进行。如有超差，应予调整，以避免累积误差而不能满足对吊车轨道跨距和水平度误差的要求。5.3.2吊装轨道前，应确定轨道的安装基准线，用墨线在吊车梁顶面上弹放。5.3.3钢轨铺设前，应进行原材检查，轨道的规格和技术条件应符合设计要求和国家现行的有关规定。如有变形，应经矫正后方可铺装。轨道材料出现折线、死弯时不得使用，上平面倾斜过大时也不得使用，端部变形或有粗头应将其切除。5.3.4每跨两平行轨道的接头位置应互相错开，其距离不小于600mm，同时不应等于吊车前后车轮的轮距。5.3.5轨道联结结点设计采用国标图集Ｇ中和所示方式，故而在轨道安装调整后，再施工混凝土垫层。5.3.6施工混凝土垫层时，要将吊车梁顶面清理干净，并洒水润湿后方可浇捣混凝土。混凝土采用机械搅拌，施工时应有效振捣并加强养护。5.3.7轨道精确调整后，应全面复查各部位各螺栓的坚固情况。5.3.8车档制作前应先测定吊车梁上联结车档的螺栓的实际第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页位置，以便相应调整车档上螺栓孔位置。5.3.9轨道上的车档应在吊装起重机前装妥；同一跨度内两条平行轨道上的车档与吊车缓冲器的接触面应在同一平面，否则，应用橡胶板进行调整，使两者到定位轴线的距离偏差4mm。5.3.10轨道端头与车档之间应根据温度留出轨道自由膨胀的间隙。吊车安装5.4.1吊车采用分体起吊，梁上组对的方法进行安装。5.4.2安装吊车前，轨道应严格平行且处于同一水平面上。5.4.3安装前，要根据装箱单清点吊车另部件，并经观感检查检查结果记录存档。5.4.4安装前，应组织有关人员认真研究图纸，根据技术要求消除由于运输和保管不当而产生的变形和缺陷。5.4.5起吊时，至少须有两个吊点。吊点设在设备重心的对称位置，并要求具有足够的刚性。吊点处捆扎须有衬垫物，捆扎以行走轮或主梁为主，并尽可能选在桥架两端。5.4.6首先将行走小车吊起，附于小车轨道一侧，固定、捆绑牢固。5...
