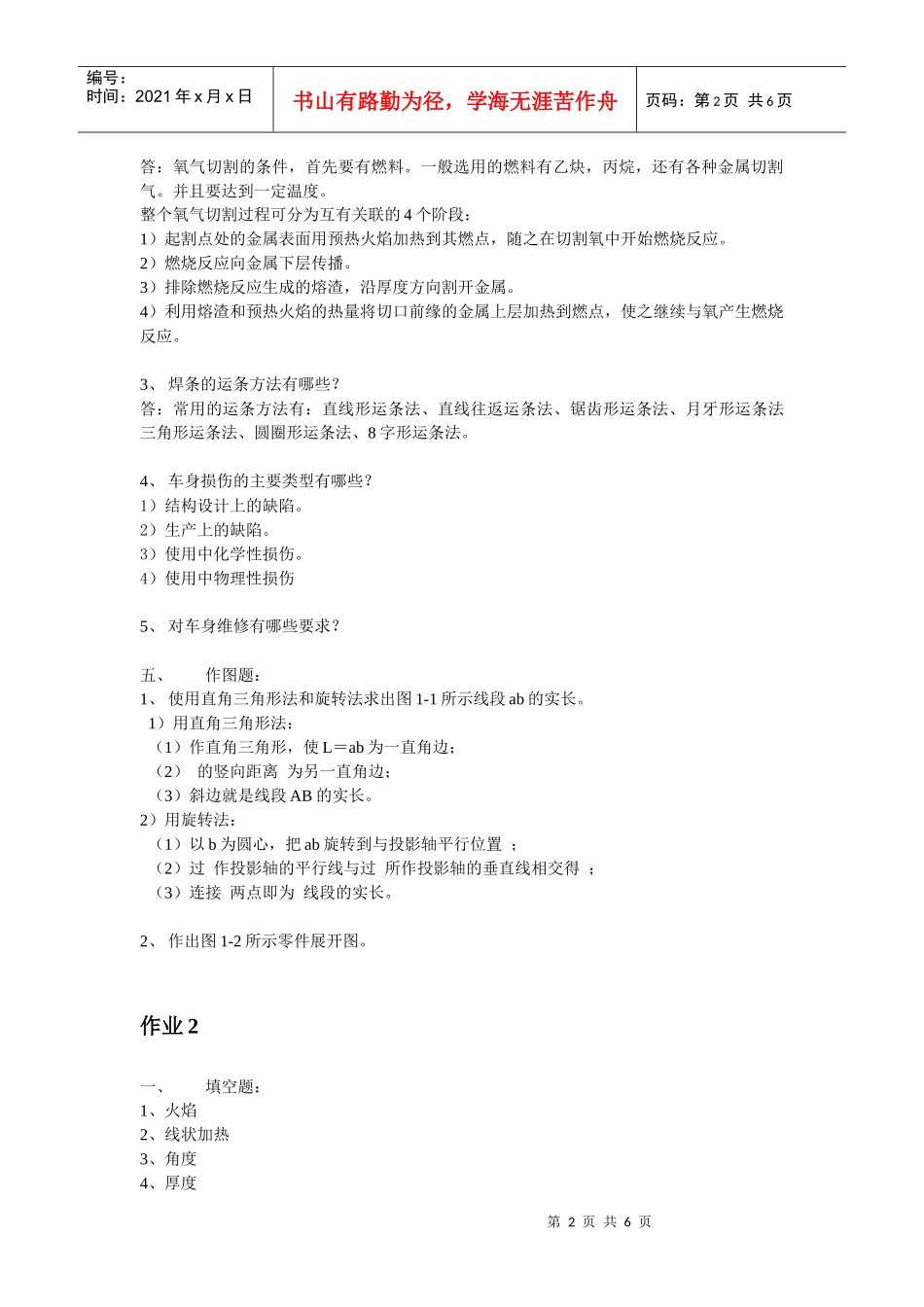

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页汽车车身修复技术形成性考核辅导资料作业1一、填空：1、平行线、放射线、三角线2、直角三角形、直角梯形、旋转、换面3、不平、不直、翘曲4、角形、弧形5、零件强度、承受载荷、变形6、表面、软化、整形7、预弯、对中、滚卷、矫卷8、主试图、俯视图、侧视图9、皱纹、死皱、变薄10、素线、纬线、球面二、判断题：1×、2×、3√、4√、5√、6×、7√、8×、9×、10、11×、12√、13×、14√、15√、16×、17×、18√、19√、20、三、简答题：1、解释什么是放样图？有何作用？放样图就是依照施工图把工件的实际形状和大小画到施工板料或纸板上的图形。2、解释什么是最小弯曲半径？最小弯曲半径是指用压弯方法可以得到的零件内边半径的最小值。3、解释什么是后拖量？是指在氧气切割的过程中，在切割面上的切割氧气流轨迹的始点与终点在水平方向上的距离。4、解释什么是中性层？板料在弯曲后，内层材料因受压而缩短，外层材料因受拉而伸长，在拉伸与压缩之间长度不发生变化的一层材料叫中性层。5、解释什么是压延系数？压延系数是指每次压延后，圆筒形件直径与压延前毛料或半成品直径的比值四、分析题：1、试述三角线、放射线、平行线三种展开法的适用范围及相互的关系。答：三角线展开法能展开一切可展曲面。平行线展开法只限于展开素线相互平行的形体表面。放射线展开法只限展开素线交汇于一点的形体表面。平行线法和放射线法只是三角线法的特殊情况。2、简述氧气切割的条件。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页答：氧气切割的条件，首先要有燃料。一般选用的燃料有乙炔，丙烷，还有各种金属切割气。并且要达到一定温度。整个氧气切割过程可分为互有关联的4个阶段：1）起割点处的金属表面用预热火焰加热到其燃点，随之在切割氧中开始燃烧反应。2）燃烧反应向金属下层传播。3）排除燃烧反应生成的熔渣，沿厚度方向割开金属。4）利用熔渣和预热火焰的热量将切口前缘的金属上层加热到燃点，使之继续与氧产生燃烧反应。3、焊条的运条方法有哪些？答：常用的运条方法有：直线形运条法、直线往返运条法、锯齿形运条法、月牙形运条法三角形运条法、圆圈形运条法、8字形运条法。4、车身损伤的主要类型有哪些？1）结构设计上的缺陷。2）生产上的缺陷。3）使用中化学性损伤。4）使用中物理性损伤5、对车身维修有哪些要求？五、作图题：1、使用直角三角形法和旋转法求出图1-1所示线段ab的实长。1）用直角三角形法：（1）作直角三角形，使L＝ab为一直角边；（2）的竖向距离为另一直角边；（3）斜边就是线段AB的实长。2）用旋转法：（1）以b为圆心，把ab旋转到与投影轴平行位置；（2）过作投影轴的平行线与过所作投影轴的垂直线相交得；（3）连接两点即为线段的实长。2、作出图1-2所示零件展开图。作业2一、填空题：1、火焰2、线状加热3、角度4、厚度第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页5、空心6、硅酸钙7、射吸式8、氧气、9、内焰10、厚度二、选择题：1B、2C、3D、4D、5D、6D、7C、8A、9C、10D、11B、12C、13D、14A、15C、16、17C、18B、19B、20B、三、判断题：1√、2√、3√、4×、5×、6×、7√、8√、9√、10√、11×、12×、13√、14√、15×、16√、17×、18×、19×、20×、四、简答题：1、焊炬倾角是什么？是指焊嘴与焊件表面的倾斜夹角。2、氧气炔焊的作用是什么？用来焊接一些要求不高的非结构件，或者用来切割一些不重要部件。3、焊炬的组成有哪几部分？由本体、乙炔接头、氧气接头、手柄、乙炔调节阀、氧气调节阀、喷嘴、射吸管、混合气管和焊嘴组成。4、什么叫收边？收边是通过使板材某一边收缩，长度减少，厚度增加而内弯成型，然后将褶皱边在不使其伸展复原的情况下整平的方法。5、什么叫火焰矫正？是使用火焰对金属材料的局部加热冷却后变形矫正原有变形的方法。五、分析题：1、车身主要布置形式有哪几种？各有何特点？答：轿车车身的基本形式有折背式、直背式和舱背式三种。...
