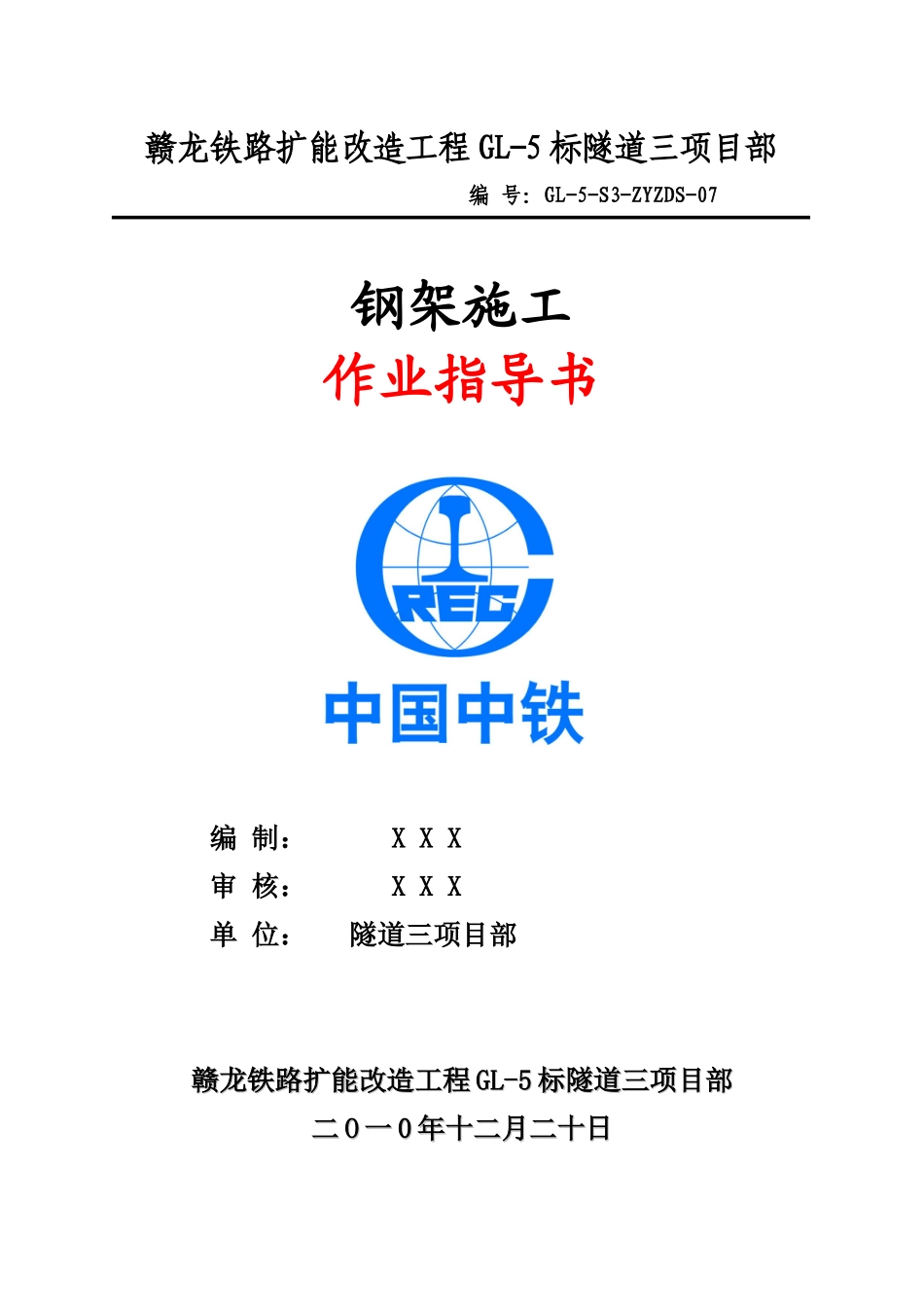

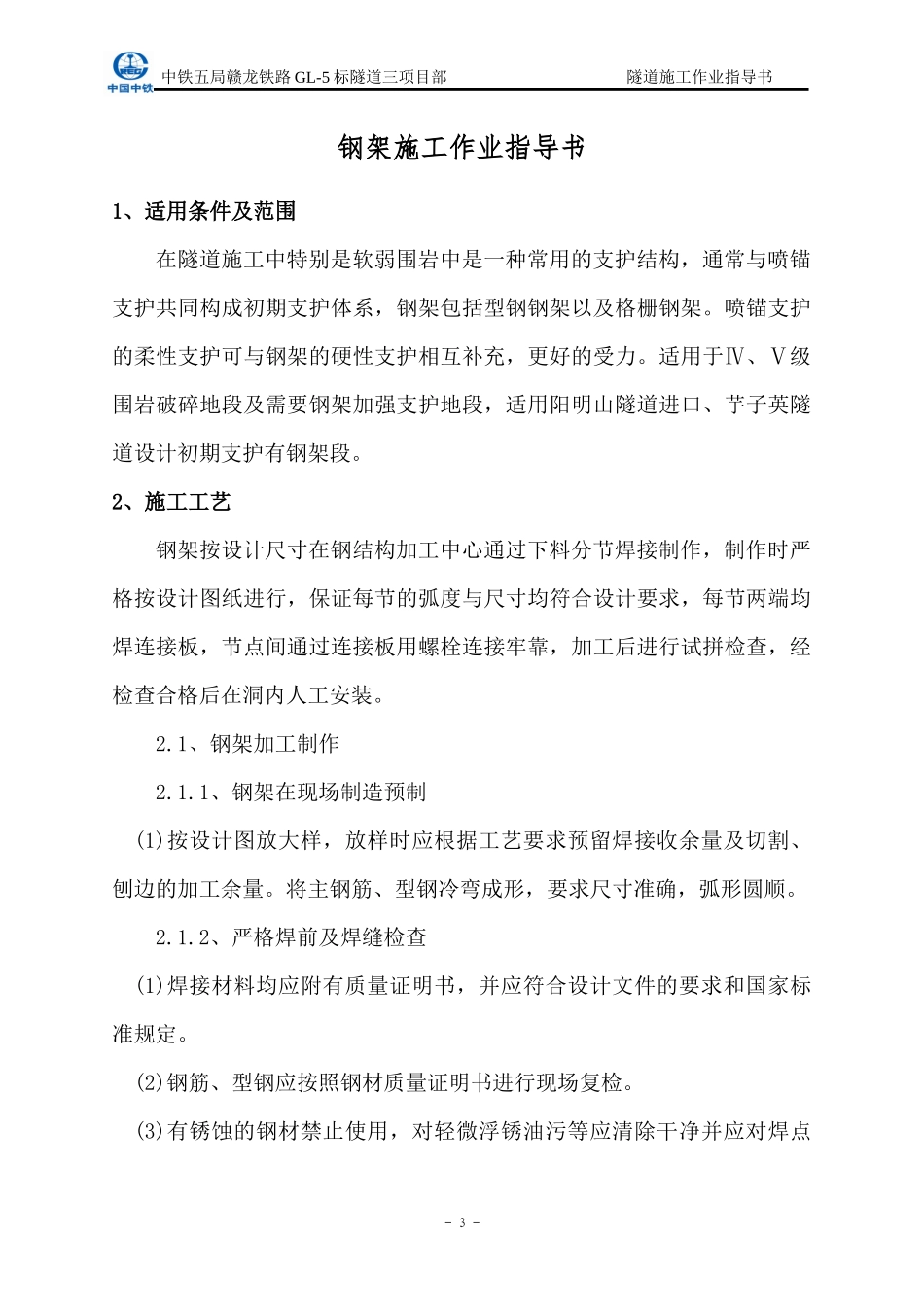

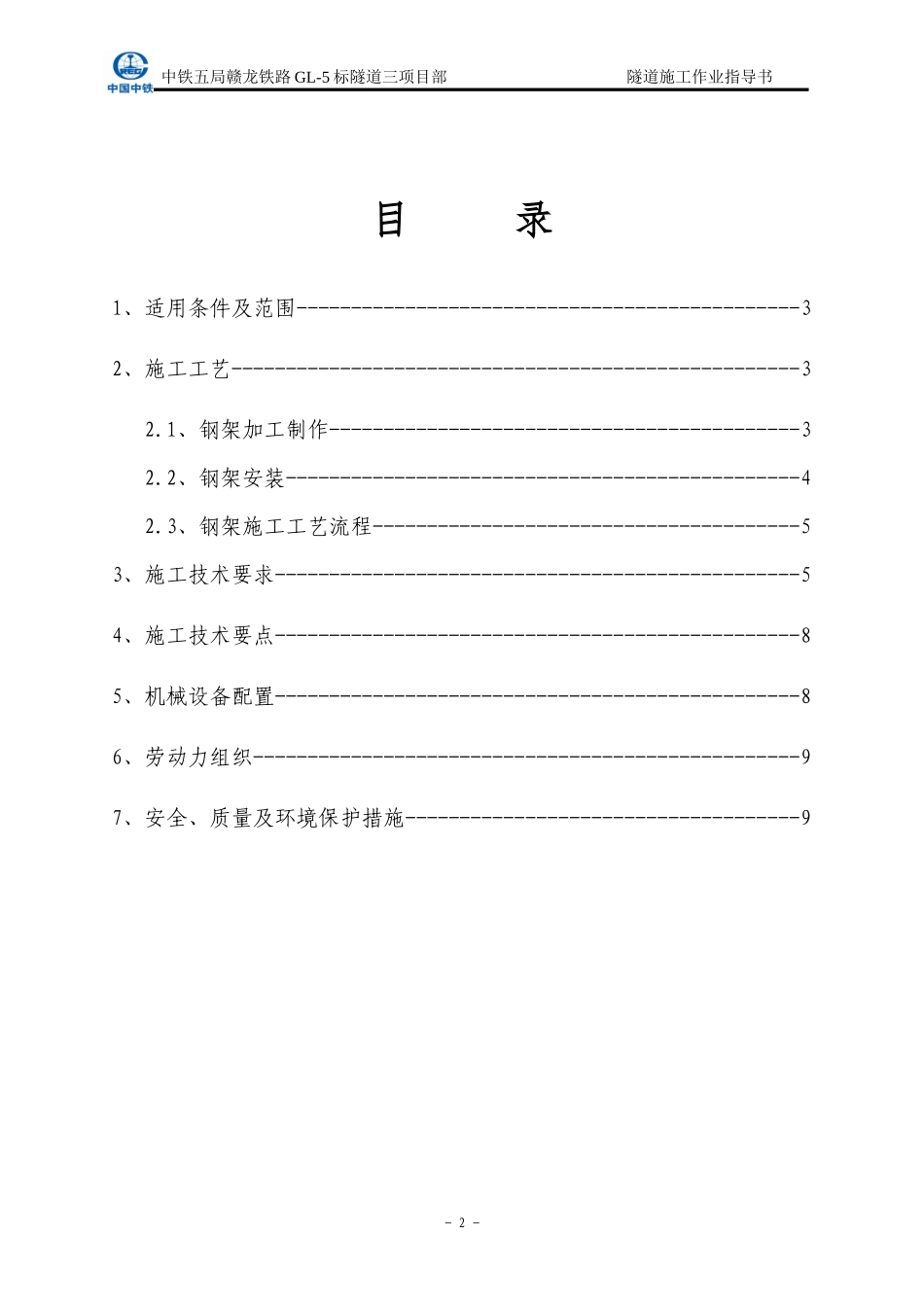

赣龙铁路扩能改造工程GL-5标隧道三项目部编号：GL-5-S3-ZYZDS-07钢架施工作业指导书编制：XXX审核：XXX单位：隧道三项目部赣龙铁路扩能改造工程赣龙铁路扩能改造工程GL-5GL-5标隧道三项目部标隧道三项目部二二OO一一00年十二月二十日年十二月二十日中铁五局赣龙铁路GL-5标隧道三项目部隧道施工作业指导书目录1、适用条件及范围----------------------------------------------32、施工工艺----------------------------------------------------32.1、钢架加工制作-------------------------------------------32.2、钢架安装-----------------------------------------------42.3、钢架施工工艺流程---------------------------------------53、施工技术要求------------------------------------------------54、施工技术要点------------------------------------------------85、机械设备配置------------------------------------------------86、劳动力组织--------------------------------------------------97、安全、质量及环境保护措施------------------------------------9-2-中铁五局赣龙铁路GL-5标隧道三项目部隧道施工作业指导书钢架施工作业指导书1、适用条件及范围在隧道施工中特别是软弱围岩中是一种常用的支护结构，通常与喷锚支护共同构成初期支护体系，钢架包括型钢钢架以及格栅钢架。喷锚支护的柔性支护可与钢架的硬性支护相互补充，更好的受力。适用于Ⅳ、Ⅴ级围岩破碎地段及需要钢架加强支护地段，适用阳明山隧道进口、芋子英隧道设计初期支护有钢架段。2、施工工艺钢架按设计尺寸在钢结构加工中心通过下料分节焊接制作，制作时严格按设计图纸进行，保证每节的弧度与尺寸均符合设计要求，每节两端均焊连接板，节点间通过连接板用螺栓连接牢靠，加工后进行试拼检查，经检查合格后在洞内人工安装。2.1、钢架加工制作2.1.1、钢架在现场制造预制(1)按设计图放大样，放样时应根据工艺要求预留焊接收余量及切割、刨边的加工余量。将主钢筋、型钢冷弯成形，要求尺寸准确，弧形圆顺。2.1.2、严格焊前及焊缝检查(1)焊接材料均应附有质量证明书，并应符合设计文件的要求和国家标准规定。(2)钢筋、型钢应按照钢材质量证明书进行现场复检。(3)有锈蚀的钢材禁止使用，对轻微浮锈油污等应清除干净并应对焊点-3-中铁五局赣龙铁路GL-5标隧道三项目部隧道施工作业指导书进行防锈处理。(4)焊接前进行焊工摸底试焊，按照手工电弧焊规范经考试合格评定焊接等级。并按规范选用焊接电流、电压、引弧速度等，并要求供电质量稳定。(5)施工焊前焊工应复查组装质量及焊缝区的处理情况，如不符合要求，为修整合格后才能施焊。(6)钢架加工的焊接不得有假焊，焊缝表面不得有裂纹、焊瘤等缺陷。(7)焊接完毕后应清除熔碴及金属飞溅物，按《钢结构工程验收规范》要求检查焊接质量，不允许出现漏焊和假焊等现象。2.1.3、钢架加工后要进行试拼，其允许误差：(1)沿隧道周边轮廓误差为±3cm。(2)钢架由拱部、边墙各单元钢构件拼装而成。各单元用螺栓连接。螺栓孔眼中心间距公差不超过±0.5mm。(3)钢架平放时，平面翘曲应小于±2cm。2.1.4、钢架接头数量可以在施工中根据具体工法及施工工艺予以调整。2.2、钢架安装钢架应在开挖或喷混凝土后及时安装架设。架设前应检查开挖断面的中线及高程。钢架按设计要求安装，安装尺寸允许偏差：横向和高程为±5cm，垂直度±2°。钢架的下端设在稳固的地层上，拱脚高度低于上部开挖底线以下15～20cm。拱脚开挖超深时，加设钢板或混凝土垫块。安装后利用锁脚锚杆定位。超挖较大时,拱背喷填同级混凝土,以使支护与围岩-4-施工准备开挖面超欠挖处理初喷混凝土测定钢架位置铺设钢筋网、架立钢架安装纵向钢筋连接筋安装质量检验喷混凝土结束原材料检验钢构件加工运入洞内拼装注浆试验清除拱(柱)脚底浮渣锚杆固定、打锁脚锚杆钢架试拼、检验校正处理不合格合格合格不合格中铁五局赣龙铁路GL-5标隧道三项目部隧道施工作业指导书密贴,控制其变形的进一步发展。两排钢架间用钢筋拉杆纵向连接牢固，间距严格按设计要求施作，以便形成整体受力结构。2.3、钢架施工工艺流...
