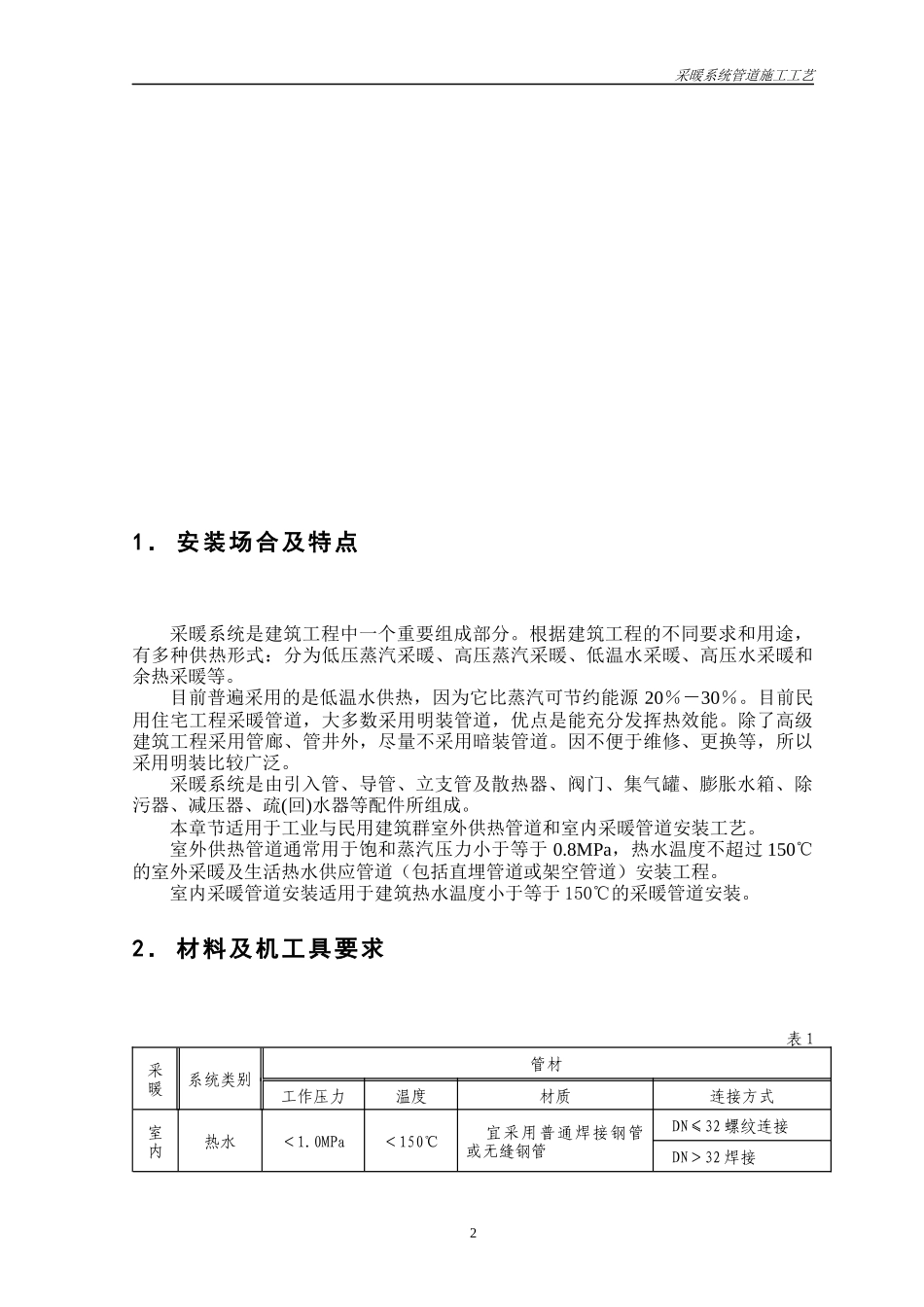

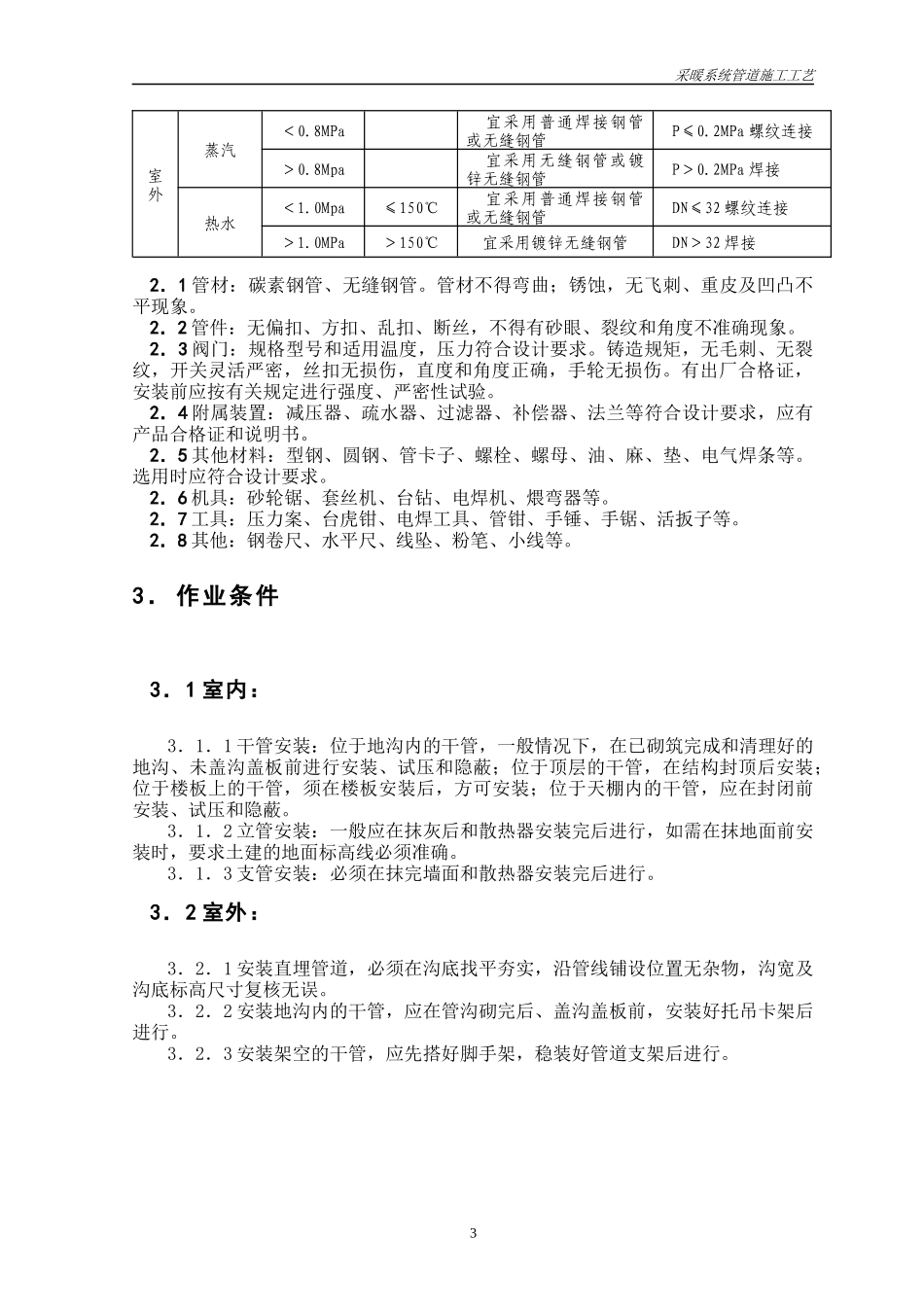

采暖系统管道施工工艺目录1．安装场合及特点……………………………………………………..………….32．材料及机工具要求……………………………………………………..……….33．作业条件……………………………………………………….…………….….44．施工工艺流程及操作方法…………………………………………….………..55．质量标准及通病防治措施…………………………………….………..………276．结束语………………………………………………………...………….…….39采暖系统管道施工工艺1．安装场合及特点采暖系统是建筑工程中一个重要组成部分。根据建筑工程的不同要求和用途，有多种供热形式：分为低压蒸汽采暖、高压蒸汽采暖、低温水采暖、高压水采暖和余热采暖等。目前普遍采用的是低温水供热，因为它比蒸汽可节约能源20％－30％。目前民用住宅工程采暖管道，大多数采用明装管道，优点是能充分发挥热效能。除了高级建筑工程采用管廊、管井外，尽量不采用暗装管道。因不便于维修、更换等，所以采用明装比较广泛。采暖系统是由引入管、导管、立支管及散热器、阀门、集气罐、膨胀水箱、除污器、减压器、疏(回)水器等配件所组成。本章节适用于工业与民用建筑群室外供热管道和室内采暖管道安装工艺。室外供热管道通常用于饱和蒸汽压力小于等于0.8MPa，热水温度不超过150℃的室外采暖及生活热水供应管道（包括直埋管道或架空管道）安装工程。室内采暖管道安装适用于建筑热水温度小于等于150℃的采暖管道安装。2．材料及机工具要求表1采暖系统类别管材工作压力温度材质连接方式室内热水＜1.0MPa＜150℃宜采用普通焊接钢管或无缝钢管DN≤32螺纹连接DN＞32焊接2采暖系统管道施工工艺室外蒸汽＜0.8MPa宜采用普通焊接钢管或无缝钢管P≤0.2MPa螺纹连接＞0.8Mpa宜采用无缝钢管或镀锌无缝钢管P＞0.2MPa焊接热水＜1.0Mpa≤150℃宜采用普通焊接钢管或无缝钢管DN≤32螺纹连接＞1.0MPa＞150℃宜采用镀锌无缝钢管DN＞32焊接2．1管材：碳素钢管、无缝钢管。管材不得弯曲；锈蚀，无飞刺、重皮及凹凸不平现象。2．2管件：无偏扣、方扣、乱扣、断丝，不得有砂眼、裂纹和角度不准确现象。2．3阀门：规格型号和适用温度，压力符合设计要求。铸造规矩，无毛刺、无裂纹，开关灵活严密，丝扣无损伤，直度和角度正确，手轮无损伤。有出厂合格证，安装前应按有关规定进行强度、严密性试验。2．4附属装置：减压器、疏水器、过滤器、补偿器、法兰等符合设计要求，应有产品合格证和说明书。2．5其他材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。选用时应符合设计要求。2．6机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。2．7工具：压力案、台虎钳、电焊工具、管钳、手锤、手锯、活扳子等。2．8其他：钢卷尺、水平尺、线坠、粉笔、小线等。3．作业条件3．1室内：3．1．1干管安装：位于地沟内的干管，一般情况下，在已砌筑完成和清理好的地沟、未盖沟盖板前进行安装、试压和隐蔽；位于顶层的干管，在结构封顶后安装；位于楼板上的干管，须在楼板安装后，方可安装；位于天棚内的干管，应在封闭前安装、试压和隐蔽。3．1．2立管安装：一般应在抹灰后和散热器安装完后进行，如需在抹地面前安装时，要求土建的地面标高线必须准确。3．1．3支管安装：必须在抹完墙面和散热器安装完后进行。3．2室外：3．2．1安装直埋管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。3．2．2安装地沟内的干管，应在管沟砌完后、盖沟盖板前，安装好托吊卡架后进行。3．2．3安装架空的干管，应先搭好脚手架，稳装好管道支架后进行。3放线定位供热试运行回埋土夯实防腐保温水压试验补偿器安装砌井、铺底砂挖管沟管道敷设放线定位盖沟盖板防腐保温水压试验补偿器安装管道安装砌管沟挖土方卡架制作安装供热试运行回埋土采暖系统管道施工工艺4．施工工艺流程及操作方法4．1室外采暖热水管道4．1．1工艺流程4．1．1．1直埋敷设4．1．1．2管沟敷设4．1．2操作方法4．1．2．1直埋：(1)根据设计图纸的位置，进行测量、打桩、放线、挖土、地沟垫层处理等。(2)为便于管道安装，挖沟时应将...
