玻璃幕墙施工工艺(DOC56页)VIP免费

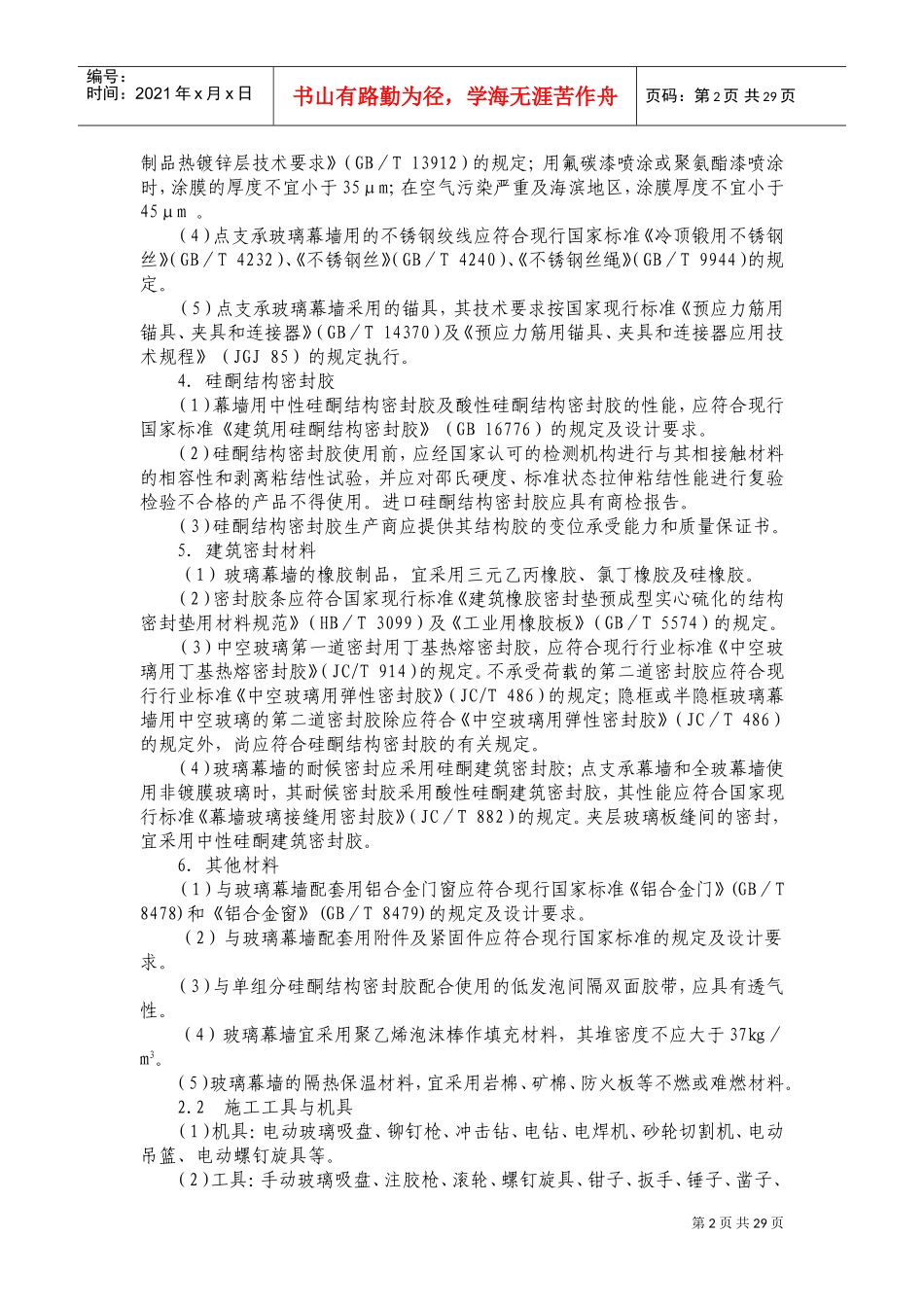

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页玻璃幕墙施工工艺2.1材料性能要求1.玻璃（1）幕墙玻璃的外观质量和性能应符合国家现行标准的有关规定及设计要求，并应有出厂合格证。（2）玻璃幕墙采用阳光控制镀膜玻璃时，离线法生产的镀膜玻璃应采用真空磁控溅射法生产工艺；在线法生产的镀膜玻璃应采用热喷涂法生产工艺。（3）玻璃幕墙采用中空玻璃时气体层厚度不应小于9mm。（4）钢化玻璃宜经过二次热处理。（5）玻璃幕墙采用单片低辐射镀膜玻璃时，应使用在线热喷涂低辐射镀膜玻璃。（6）有防火要求的幕墙玻璃，应根椐防火等级要求，采用单片防火玻璃或其制品。（7）玻璃幕墙采用彩釉玻璃，釉料宜采用丝网印刷。2．铝合金材料（1）玻璃幕墙采用铝合金材料的品种和性能应符合国家现行标准及设计要求，并应有出厂合格证。（2）铝合金型材采用阳极氧化、电泳涂漆、粉末喷涂、氟碳漆喷涂进行表面处理时，应符合现行国家标准《铝合金建筑型材》（GB／T5237）规定的质量要求，表面处理层的厚度应满足表1的要求。表1铝合金型材表面处理层的厚度膜厚级别厚度tμm表面处理方法(涂层种类)平均膜厚局部膜厚阳极氧化不低于AAl5t≥l5t≥12电泳阳极氧化膜Bt≥lOf≥8涂漆漆膜B—t≥7复合膜B—t≥16粉末喷涂——40≤t≤120氟碳喷涂—r≥40t≥34（3）用穿条工艺生产的隔热铝型材，其隔热材料应使用PA66GF25(聚酰胺66+25玻璃纤维)材料，不得采用PVC材料。用浇注工艺生产的隔热铝型材，其隔热材料应使用PUR(聚氨基甲酸乙酯)材料,连接部位的抗剪强度必须满足设计要求。3．钢材（1）玻璃幕墙用钢材的品种和性能应符合国家现行标准的有关规定及设计要求，并应有出厂合格证。（2）玻璃幕墙用不锈钢材宜采用奥氏体不锈钢，且含镍量不应小于8％。（3）玻璃幕墙用碳素结构钢和低合金高强度结构钢应采取有效的防腐处理，当采用热浸镀锌防腐蚀处理时，锌膜厚度应符合现行国家标准《金属覆盖层钢铁第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页制品热镀锌层技术要求》（GB／Tl3912）的规定；用氟碳漆喷涂或聚氨酯漆喷涂时，涂膜的厚度不宜小于35μm；在空气污染严重及海滨地区，涂膜厚度不宜小于45μm。（4）点支承玻璃幕墙用的不锈钢绞线应符合现行国家标准《冷顶锻用不锈钢丝》（GB／T4232）、《不锈钢丝》（GB／T4240）、《不锈钢丝绳》（GB／T9944）的规定。（5）点支承玻璃幕墙采用的锚具，其技术要求按国家现行标准《预应力筋用锚具、夹具和连接器》（GB／Tl4370）及《预应力筋用锚具、夹具和连接器应用技术规程》（JGJ85）的规定执行。4．硅酮结构密封胶（1）幕墙用中性硅酮结构密封胶及酸性硅酮结构密封胶的性能，应符合现行国家标准《建筑用硅酮结构密封胶》（GBl6776）的规定及设计要求。（2）硅酮结构密封胶使用前，应经国家认可的检测机构进行与其相接触材料的相容性和剥离粘结性试验，并应对邵氏硬度、标准状态拉伸粘结性能进行复验检验不合格的产品不得使用。进口硅酮结构密封胶应具有商检报告。（3）硅酮结构密封胶生产商应提供其结构胶的变位承受能力和质量保证书。5．建筑密封材料（1）玻璃幕墙的橡胶制品，宜采用三元乙丙橡胶、氯丁橡胶及硅橡胶。（2）密封胶条应符合国家现行标准《建筑橡胶密封垫预成型实心硫化的结构密封垫用材料规范》（HB／T3099）及《工业用橡胶板》（GB／T5574）的规定。（3）中空玻璃第一道密封用丁基热熔密封胶，应符合现行行业标准《中空玻璃用丁基热熔密封胶》（JC/T914）的规定。不承受荷载的第二道密封胶应符合现行行业标准《中空玻璃用弹性密封胶》（JC/T486）的规定；隐框或半隐框玻璃幕墙用中空玻璃的第二道密封胶除应符合《中空玻璃用弹性密封胶》（JC／T486）的规定外，尚应符合硅酮结构密封胶的有关规定。（4）玻璃幕墙的耐候密封应采用硅酮建筑密封胶；点支承幕墙和全玻幕墙使用非镀膜玻璃时，其耐候密封胶采用酸性硅酮建筑密封胶，其性能应符合国家现行标准《幕墙玻璃接缝用密封胶》（JC／T882）的规定。夹层玻璃板缝间的密封，宜采用中性硅酮建筑密封胶。6．其他材料...
