PHC管桩生产和施工工艺VIP免费

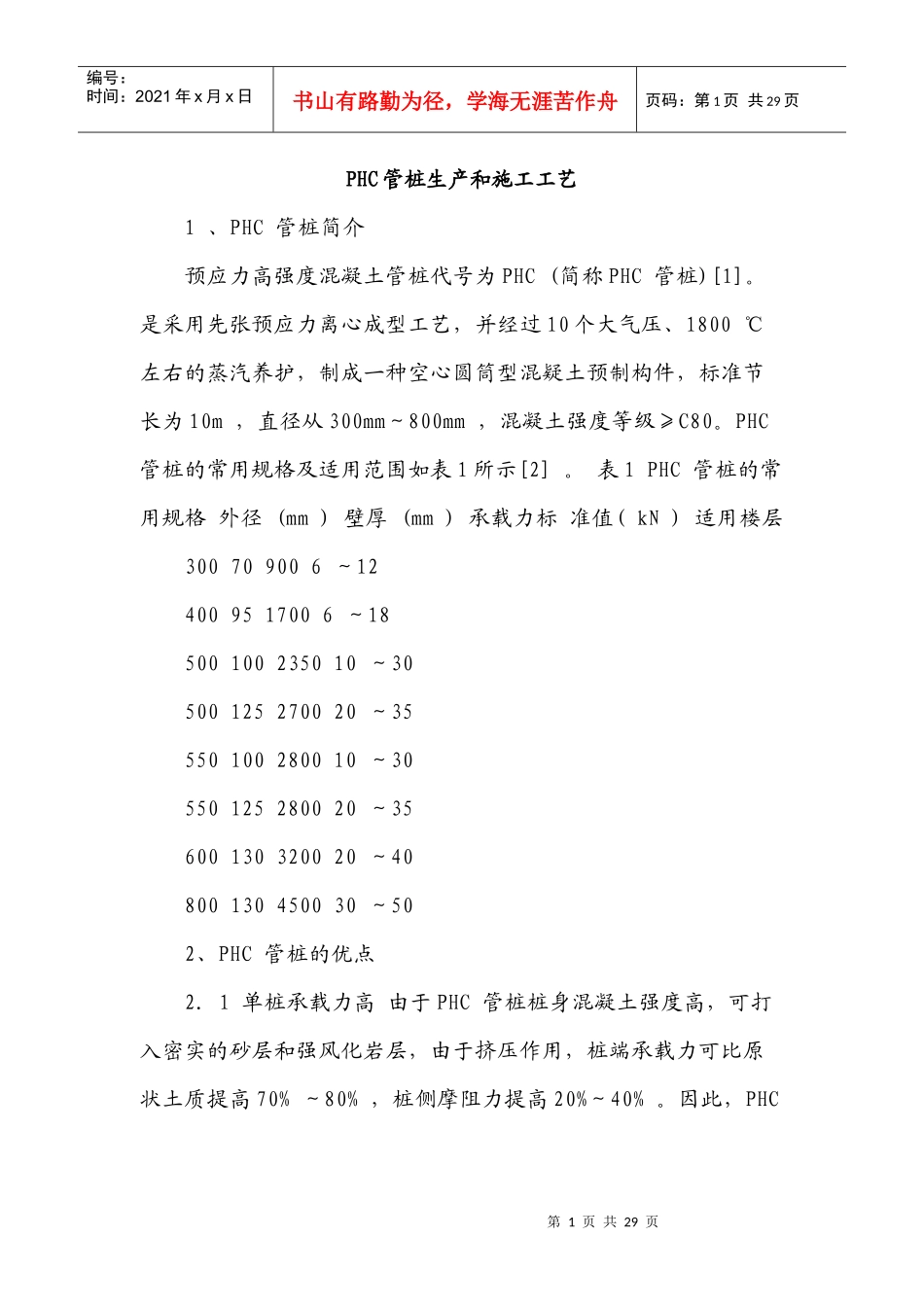

PHC管桩生产和施工工艺_第1页
1/29
PHC管桩生产和施工工艺_第2页
2/29
PHC管桩生产和施工工艺_第3页
3/29
第1页共29页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共29页PHC管桩生产和施工工艺1、PHC管桩简介预应力高强度混凝土管桩代号为PHC(简称PHC管桩)[1]。是采用先张预应力离心成型工艺,并经过10个大气压、1800℃左右的蒸汽养护,制成一种空心圆筒型混疑土预制构件,标准节长为10m,直径从300mm~800mm,混凝土强度等级≥C80。PHC管桩的常用规格及适用范围如表1所示[2]。表1PHC管桩的常用规格外径(mm)壁厚(mm)承载力标准值(kN)适用楼层300709006~124009517006~18500100235010~30500125270020~35550100280010~30550125280020~35600130320020~40800130450030~502、PHC管桩的优点2.1单桩承载力高由于PHC管桩桩身混凝土强度高,可打入密实的砂层和强风化岩层,由于挤压作用,桩端承载力可比原状土质提高70%~80%,桩侧摩阻力提高20%~40%。因此,PHC第2页共29页第1页共29页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共29页管桩承载力设计值要比同样直径的沉管灌注桩、钻孔灌注桩和人工挖孔桩高。2.2应用范围广PHC管桩是由侧阻力和端阻力共同承受上部荷载,可选择强风化岩层,全风化岩层,坚硬的粘土层或密实的砂层(或卵石层)等多种土质作为持力层,且对持力层起伏变化大的地质条件适应性强,因此适应地域广,建筑类型多。广泛应用于60层以下的多种高层建筑以及工业与民用建筑低承台桩基础,铁路、公路与桥梁、港口、码头、水利、市政、构筑物,及大型设备等工程基础。2.3沉桩质量可靠PHC管桩是工厂化、专业化、标准化生产,桩身质量可靠;运输吊装方便,接桩快捷;机械化施工程度高,操作简单,易控制;在承载力,抗弯性能、抗拨性能上均易得到保证2.4工程造价最便宜2.4.1直接成本通过对多项工程实例的总结和分析,PHC管桩的单位承载力造价在诸多桩型中是较便宜的一种。不同桩型主要指标比较见表2:表2不同桩型主要指标比较主要指标PHC管桩沉管灌注桩钻孔灌注桩人工挖孔桩第3页共29页第2页共29页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共29页主要承力方式端阻力与侧阻力共同承受荷载主要靠侧阻力承受荷载端阻力与侧阻力共同承受荷载主要靠端阻力承受荷载桩径(外径)mm300~800300~800800~1200≥800可穿越土层砂、砾石夹层≤7.0m≤3.0m砂夹层穿越性好穿越性好进入持力层软质岩、强风化岩1~3m硬粘土密实砂层和碎石层中微风化岩中微风化岩造价3.21元/KN6.11元/KN8.81元/KN5.87元/KN注:造价指标是在常用设计桩长20米情况下的比较,当设计桩长越长(≤60米)PHC管桩越经济。2.4.2间接经济效益评价PHC管桩的经济效益,不仅看造价,还要看工期。对于工期的价值,在以往计划经济时代,人们对它并不看重,但在当今商品经济发展的时代,“时间就是金钱,工期就是效益”已成为人们的共识,对于贷款投资的人感触尤深。PHC管桩施工速度快、工效高、工期短,提前竣工投产,将产生巨大的社会效益和经济价值。PHC管桩的机械化施工程度高,现场整洁,施工环境好。不会发生钻孔灌注桩工地泥浆满地流的脏污情况,也不会出现人工挖孔桩工地到处抽水和堆土运土的忙乱景象及井下作业的不安全第4页共29页第3页共29页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共29页感。容易做到文明施工,安全生产。减少安全事故,也是提高间接经济效益的有效措施。3、静压法施工的优点PHC管桩施工方法主要有锤击和静压两种,目前用柴油锤、液压锤锤击法沉桩的施工工艺在我国还是占主导地位,特别在日本主要用锤击法沉桩。近几年来,随着大吨位(6800KN)压桩机的问世和静压沉桩施工工艺的完善,静压法施工工艺与锤击法相比具有明显的优点,因此发展迅速,有望取代锤击法的态势。3.1施工质量有保证静压法施工是通过压桩机的自重和桩架上的配重作反力将PHC管桩压入土中的一种沉桩工艺,在沉桩过程中,压桩力可直观、安全、准确地读出并自动记录下来,因而对桩承载力控制及判断精确度高;桩身质量及沉桩长度可用直接手段进行监测,人为干扰因素少,难以弄虚作假。因此,静压法单桩承载力比锤击法可靠,沉桩质量深得业主...
