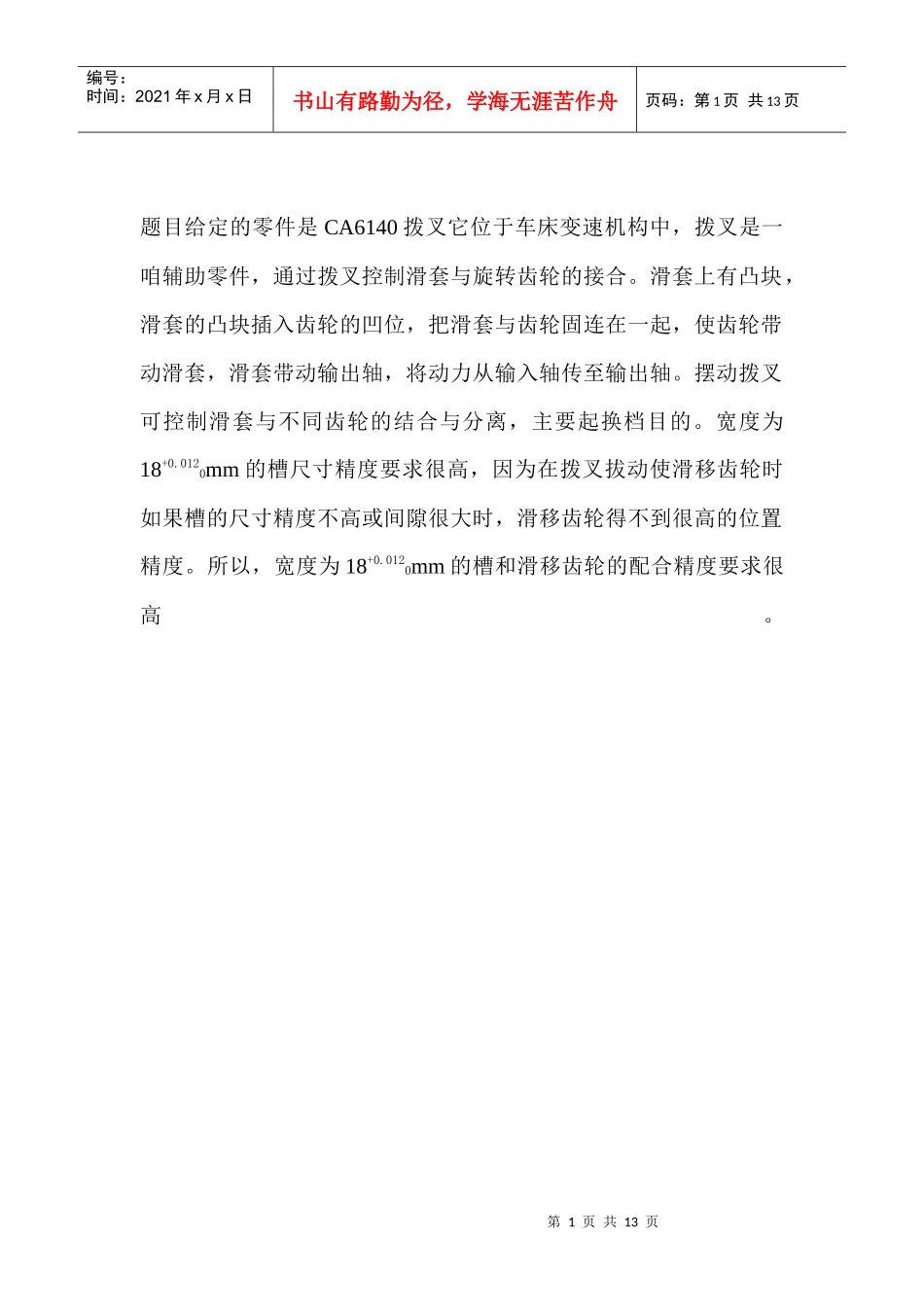

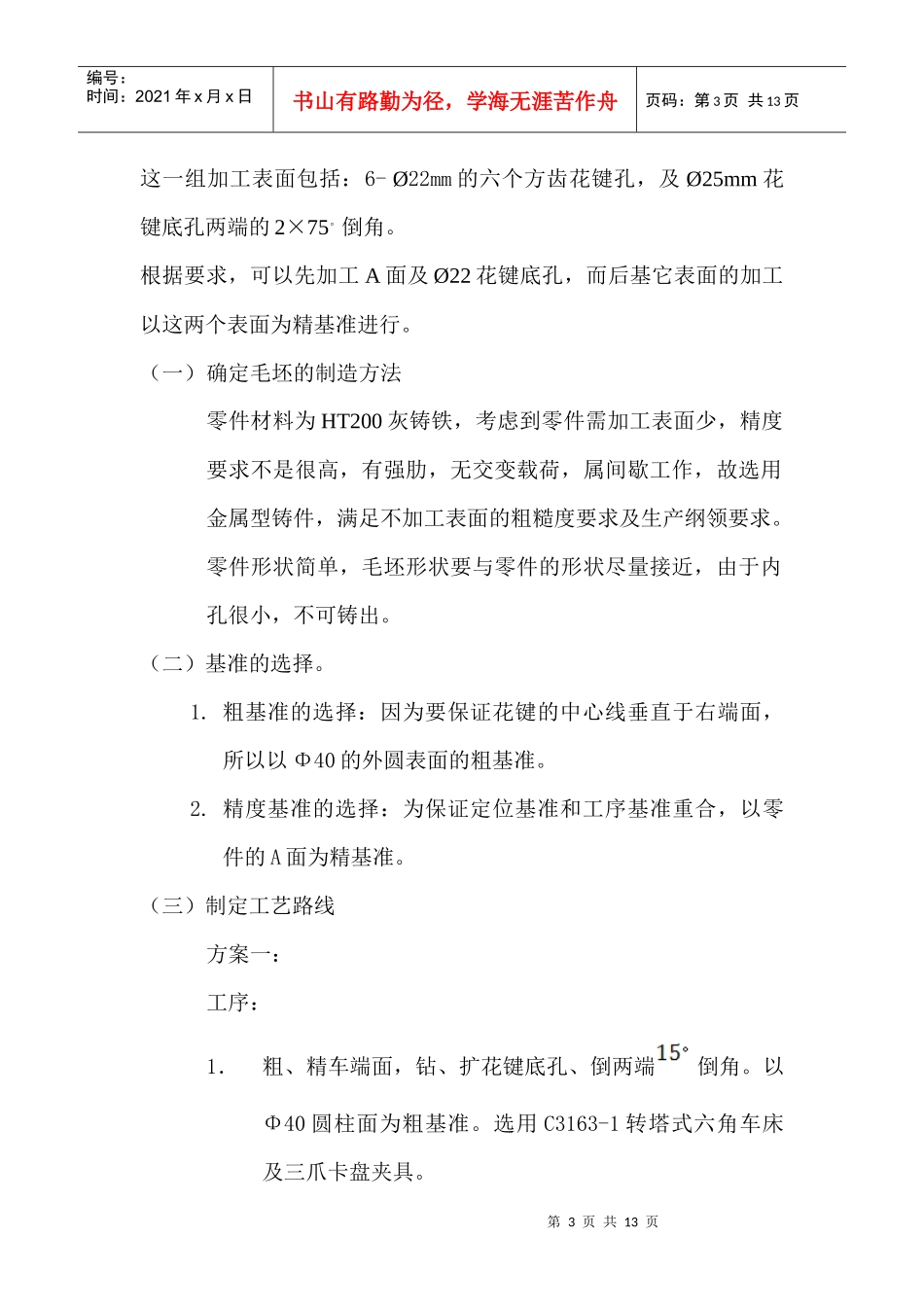

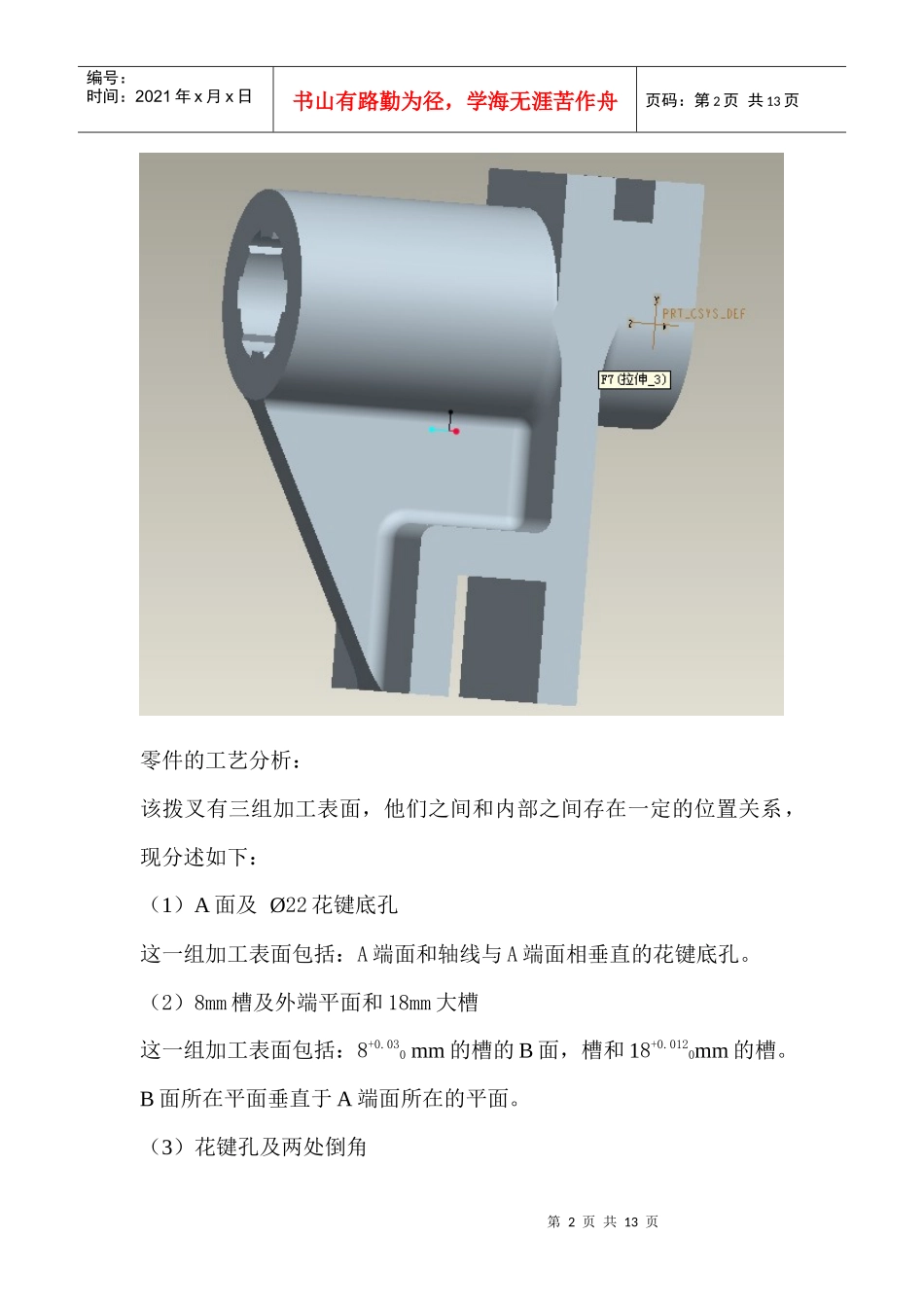

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页题目给定的零件是CA6140拨叉它位于车床变速机构中，拨叉是一咱辅助零件，通过拨叉控制滑套与旋转齿轮的接合。滑套上有凸块，滑套的凸块插入齿轮的凹位，把滑套与齿轮固连在一起，使齿轮带动滑套，滑套带动输出轴，将动力从输入轴传至输出轴。摆动拨叉可控制滑套与不同齿轮的结合与分离，主要起换档目的。宽度为18+0.0120mm的槽尺寸精度要求很高，因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。所以，宽度为18+0.0120mm的槽和滑移齿轮的配合精度要求很高。第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页零件的工艺分析：该拨叉有三组加工表面，他们之间和内部之间存在一定的位置关系，现分述如下：（1）A面及Ø22花键底孔这一组加工表面包括：A端面和轴线与A端面相垂直的花键底孔。（2）8mm槽及外端平面和18mm大槽这一组加工表面包括：8+0.030mm的槽的B面，槽和18+0.0120mm的槽。B面所在平面垂直于A端面所在的平面。（3）花键孔及两处倒角第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页这一组加工表面包括：6-Ø22mm的六个方齿花键孔，及Ø25mm花键底孔两端的2×75。倒角。根据要求，可以先加工A面及Ø22花键底孔，而后基它表面的加工以这两个表面为精基准进行。（一）确定毛坯的制造方法零件材料为HT200灰铸铁，考虑到零件需加工表面少，精度要求不是很高，有强肋，无交变载荷，属间歇工作，故选用金属型铸件，满足不加工表面的粗糙度要求及生产纲领要求。零件形状简单，毛坯形状要与零件的形状尽量接近，由于内孔很小，不可铸出。（二）基准的选择。1.粗基准的选择：因为要保证花键的中心线垂直于右端面，所以以Φ40的外圆表面的粗基准。2.精度基准的选择：为保证定位基准和工序基准重合，以零件的A面为精基准。（三）制定工艺路线方案一：工序：1．粗、精车端面，钻、扩花键底孔、倒两端倒角。以Φ40圆柱面为粗基准。选用C3163-1转塔式六角车床及三爪卡盘夹具。第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页2．粗、精铣削B面。3．铣削8+0.030mm的槽。4．铣削18+0.0120mm的槽。5．拉花键。6．去毛刺。7．终检。方案二：工序：1．粗、精车端面。以Φ40圆柱面为粗基准。选用C3163-1转塔式六角车床及专用夹具。2．钻、扩花键底孔。以Φ40圆柱面为粗基准。选用Z525型立式钻床。3．倒两端倒角。以Φ40圆柱面为粗基准。选用Z525型立式钻床。150度锪钻。4．拉花键。以A面为基准。5．铣削槽B面。以花键的中心线及A面为基准。选用X62W卧式铣床专用夹具。6．铣削8+0.030mm的槽。以花键的中心线及A面为基准。选用X62W卧式铣床专用夹具。7．铣削18+0.0120mm的槽。以花键的中心线及A面为基准。选用X62W卧式铣床专用夹具。第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页8．去毛刺。9．终检。方案分析：上述两方案中，工艺方案一把拉花键放在最后一道工序。但此方案中2、3、4工序很难对工件进行定位和夹紧；方案二中，把花键入在第一道工序的后边，这样，方案二中的3、4、5道工序很容易对工件进行定位与夹紧，即以花键中心线和A面作为3、4、5道工序的定位基准。此方案定位精度高，专用夹具结构简单、可靠，所以采用方案二比较合理。以上工艺过程详见“机械加工工艺过程综合卡片”。工序工步工序说明工序简图设备第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页I1粗精车端面，保证尺寸80C3163-1转塔式六角车床II12钻孔Φ20扩孔Φ22Z525型立式钻床III12倒角0.4×倒角0.4×Z525型立式钻床第7页共13页第6页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共13页IV1拉花键孔，保证尺寸Φ25H7和6H9卧式拉床L6120V1铣B面，保证尺寸27和28卧式铣床X62WVI1铣削8+0.030mm的槽。...
