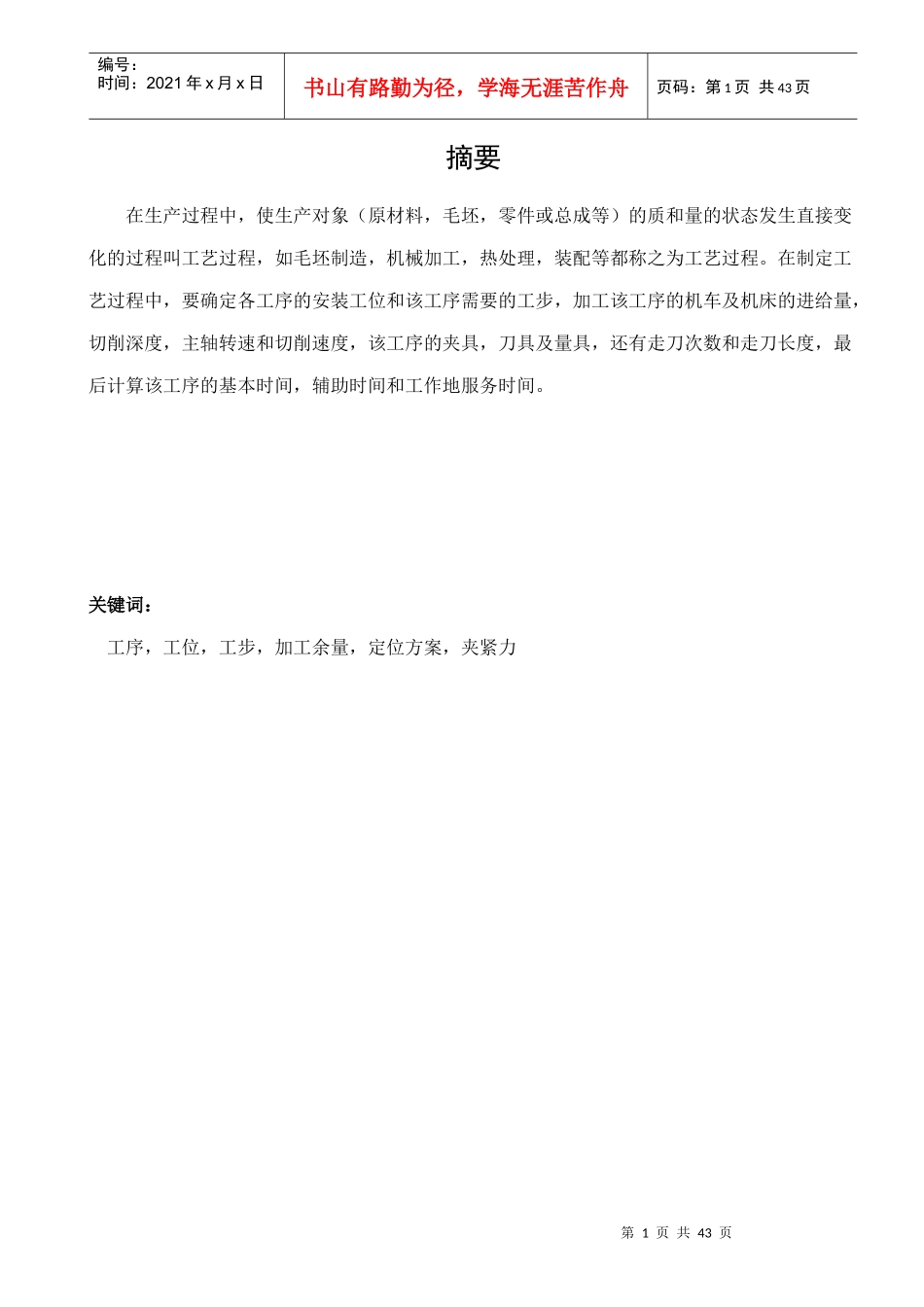

第1页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共43页摘要在生产过程中,使生产对象(原材料,毛坯,零件或总成等)的质和量的状态发生直接变化的过程叫工艺过程,如毛坯制造,机械加工,热处理,装配等都称之为工艺过程。在制定工艺过程中,要确定各工序的安装工位和该工序需要的工步,加工该工序的机车及机床的进给量,切削深度,主轴转速和切削速度,该工序的夹具,刀具及量具,还有走刀次数和走刀长度,最后计算该工序的基本时间,辅助时间和工作地服务时间。关键词:工序,工位,工步,加工余量,定位方案,夹紧力第2页共43页第1页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共43页AbstractEnableproducingthetargetinprocessofproduction(rawmaterials,theblank,stateofqualityandquantityonpartbecomealways)takeplacedirectcourseofchangeaskcraftcourse,iftheblankismade,machining,heattreatment,assembleetc.andcallitthecraftcourse.Inthecourseofmakingthecraft,isitconfirmeveryerectorlocationandworkerstepthatprocessneedthisofprocesstowant,thelocomotiveofprocessing,thisprocess,andtheenteringthegivingamountofthelathe,cutdepth,therotationalspeedofthemainshaftandspeedofcutting,thejigofthisprocess,thecutterandmeasuringtool,aonehundredsheetsofnumberoftimesstillleavesandaonehundredsheetsoflengthleaves,calculatebasictimeofthisprocess,auxiliarytimeandservicetimeofplaceofworkingfinally.Keyword:Theprocessworkeroneworker'sstepthesurplusofprocessingorienttheschemeclampstrength第3页共43页第2页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共43页第1章绪言箱体零件是机器或部件的基础零件,它把有关零件联结成一个整体,使这些零件保持正确的相对位置,彼此能协调地工作.因此,箱体零件的制造精度将直接影响机器或部件的装配质量,进而影响机器的使用性能和寿命.因而箱体一般具有较高的技术要求.由于机器的结构特点和箱体在机器中的不同功用,箱体零件具有多种不同的结构型式,其共同特点是:结构形状复杂,箱壁薄而不均匀,内部呈腔型;有若干精度要求较高的平面和孔系,还有较多的紧固螺纹孔等.箱体零件的毛坯通常采用铸铁件.因为灰铸铁具有较好的耐磨性,减震性以及良好的铸造性能和切削性能,价格也比较便宜.有时为了减轻重量,用有色金属合金铸造箱体毛坯(如航空发动机上的箱体等).在单件小批生产中,为了缩短生产周期有时也采用焊接毛坯.毛坯的铸造方法,取决于生产类型和毛坯尺寸.在单件小批生产中,多采用木模手工造型;在大批量生产中广泛采用金属模机器造型,毛坯的精度较高.箱体上大于30—50mm的孔,一般都铸造出顶孔,以减少加工余量.第4页共43页第3页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共43页第2章零件工艺的分析2.1零件的工艺分析2.1.1要加工孔的孔轴配合度为H7,表面粗糙度为Ra小于1.6um,圆度为0.0175mm,垂直度为0.08mm,同轴度为0.02mm。2.1.2其它孔的表面粗糙度为Ra小于12.5um,锥销孔的表面粗糙度为Ra小于1.6um。2.1.3盖体上平面表面粗糙度为Ra小于12.5um,端面表面粗糙度为Ra小于3.2um,机盖机体的结合面的表面粗糙度为Ra小于3.2um,结合处的缝隙不大于0.05mm,机体的端面表面粗糙度为Ra小于12.5um。2.2确定毛坯的制造形式由于铸铁容易成形,切削性能好,价格低廉,且抗振性和耐磨性也较好,因此,一般箱体零件的材料大都采用铸铁,其牌号选用HT20-40,由于零件年生产量2万台,已达到大批生产的水平,通常采用金属摸机器造型,毛坯的精度较高,毛坯加工余量可适当减少。2.3箱体零件的结构工艺性箱体的结构形状比较复杂,加工的表面多,要求高,机械加工的工作量大,结构工艺性有以下几方面值得注意:2.1.1本箱体加工的基本孔可分为通孔和阶梯孔两类,其中通孔加工工艺性最好,阶梯孔相对较差。2.1.2箱体的内端面加工比较困难,结构上应尽可能使内端面的尺寸小于刀具需穿过之孔加工前的直径,当内端面...
