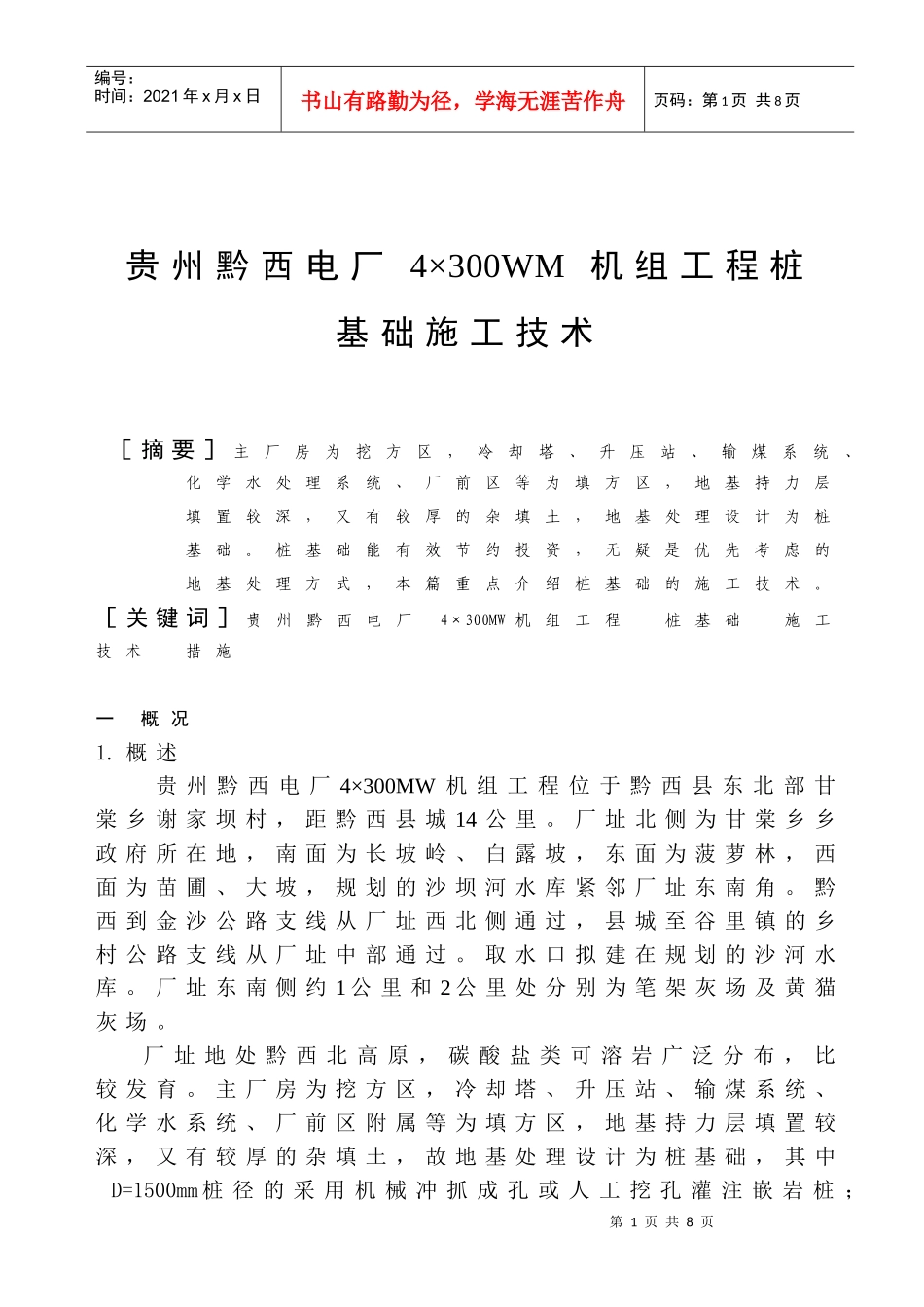

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页贵州黔西电厂4×300WM机组工程桩基础施工技术［摘要］主厂房为挖方区，冷却塔、升压站、输煤系统、化学水处理系统、厂前区等为填方区，地基持力层填置较深，又有较厚的杂填土，地基处理设计为桩基础。桩基础能有效节约投资，无疑是优先考虑的地基处理方式，本篇重点介绍桩基础的施工技术。［关键词］贵州黔西电厂4×300MW机组工程桩基础施工技术措施一概况1.概述贵州黔西电厂4×300MW机组工程位于黔西县东北部甘棠乡谢家坝村，距黔西县城14公里。厂址北侧为甘棠乡乡政府所在地，南面为长坡岭、白露坡，东面为菠萝林，西面为苗圃、大坡，规划的沙坝河水库紧邻厂址东南角。黔西到金沙公路支线从厂址西北侧通过，县城至谷里镇的乡村公路支线从厂址中部通过。取水口拟建在规划的沙河水库。厂址东南侧约1公里和2公里处分别为笔架灰场及黄猫灰场。厂址地处黔西北高原，碳酸盐类可溶岩广泛分布，比较发育。主厂房为挖方区，冷却塔、升压站、输煤系统、化学水系统、厂前区附属等为填方区，地基持力层填置较深，又有较厚的杂填土，故地基处理设计为桩基础，其中D=1500mm桩径的采用机械冲抓成孔或人工挖孔灌注嵌岩桩；第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页D≤1200mm采用桩径的采用机械冲抓成孔灌注嵌岩桩。2.主要工程量二桩基础施工技术桩基础，就是用承台或梁将沉如土中的桩联系起来，以便承受上部荷载的一种基础，按其功能可分为端承桩和摩擦桩。黔西电厂工程采用端承桩，即钢筋混凝土现浇就地灌注桩，结合地基地质条件和上部荷载的差异，桩径范围在Ф1500～Ф600之间，其施工工序流程为：灌注桩基本施工工序流程图（一）冲抓嵌岩灌注桩基础施工冲抓嵌岩灌注桩适合于碎石土、砂土、粘性土及风化岩层，是黔西电厂工程的主要桩基础形式。1、施工机械、工器具：施工机械工器具一览表工程量一览表桩位定放成孔钢筋笼制作钢筋笼吊放桩孔验收清孔桩位复核混凝土灌注桩承载力检测序号工程项目名称单位数量备注11＃冷却塔桩基M31540.36人工成孔22＃冷却塔桩基M31548.23人工成孔33＃冷却塔桩基M31768.37人工成孔44＃冷却塔桩基M31566.48人工成孔5综合服务楼桩基M3198.20机械成孔6500KV升压站桩基M3868.89机械成孔7输煤系统桩基M31580.23人工成孔8化学水处理系统桩基M33613.92人工成孔9生产办公楼桩基M3681.50机械成孔10厂前区附属工程桩基M38631.50机械成孔总计M321997.68第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页序机械名称单位数备注1冲抓机台套1430kw2电焊机台811kv3吊车台216t4水泵台10扬程20-40m5切割机台40.75kw6振动器台301.1kw7振动棒根404-6m鼓风机台10180w9空压机台22.6m31风稿机根300.5-0.8m1炮钎根300.5-0.8m2、施工工艺技术2.1定桩位按照设计图纸要求，采用经纬仪及光电仪配合钢卷尺定桩位。2.2成孔2.2.1采用冲抓机成孔，成孔所抓取的土用人工装自卸汽车运出场外。2.2.2护筒埋置：若土层密实度好，可不作护筒。否则应埋设护筒。2.2.3设备安装及桩位对中：冲抓机塔架应保持平衡，塔架脚及底架应采用枕木及木板支垫，防止冲抓过程中位移，造成孔斜。设备安装到位后，测量人员应对桩位进行复核，然后将冲抓机与孔位对中，对中后在桩位附近轴线方向及垂直轴线方向略大于桩位的地方分别设置标记，以作为孔位校正及钢筋笼对中之用。2.2.4开孔：桩位对中后，方可挂上抓片开孔，应在抓头稳定不摆动后采用低落距冲抓孔，以防止因抓头摆动而偏离中心，且保证孔口完整。2.2.5成孔：成孔过程中应随时注意冲抓机是否位移及孔壁是否垂直，准确记录各层位的深度及土第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页层软硬情况、孔壁跨塌情况、地下水情况等，以便采取处理措施。达到设计要求后，经地质人员检验，验孔合格后方可终孔。2.3钢筋笼制作安装2.3.1按设计图纸要求对钢筋进行认真放样，特别对钢筋的规格、接头位置、同一截面内的接头数量等必须符...
