钢筋安装及预埋件施工作业指导书VIP免费

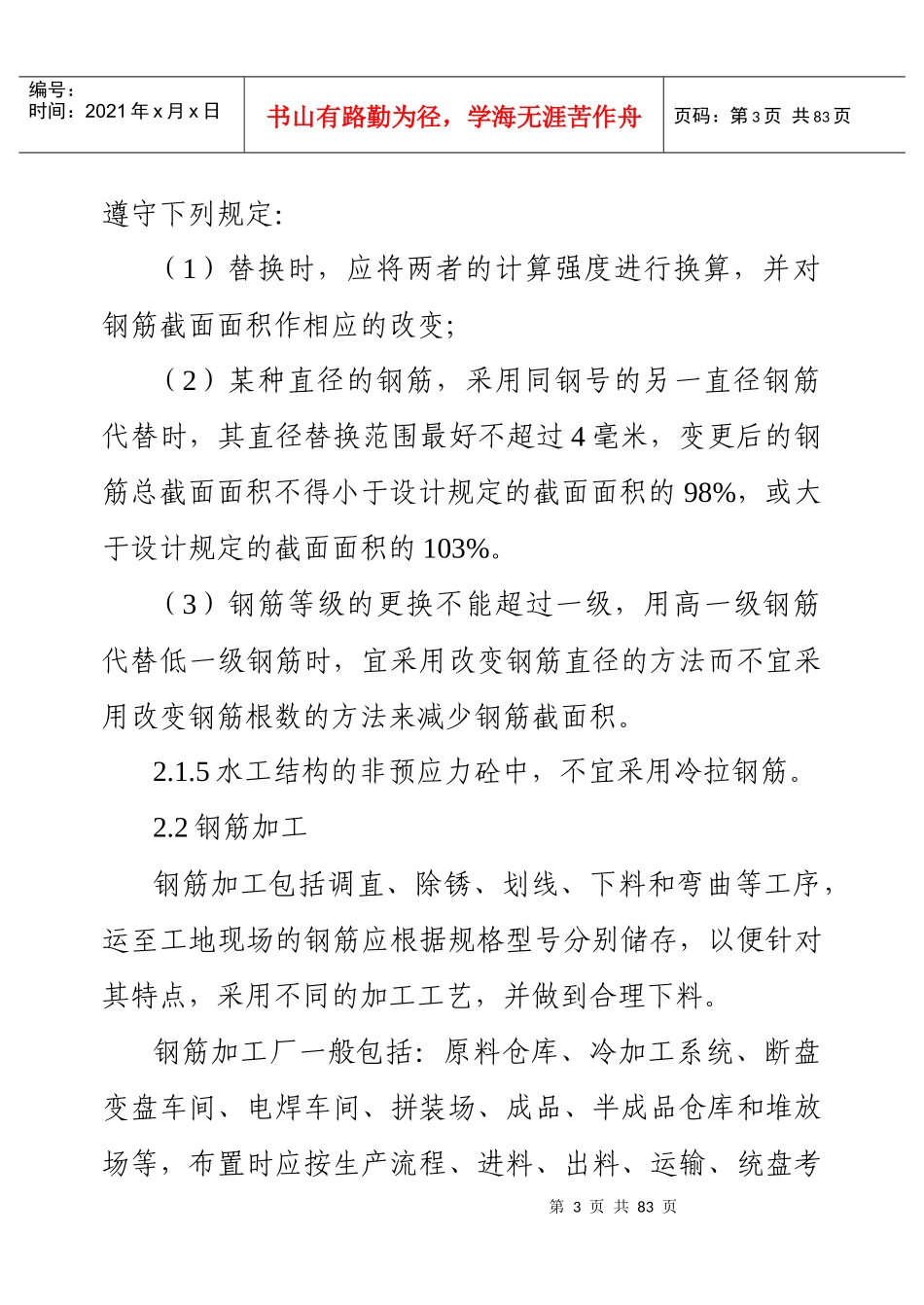

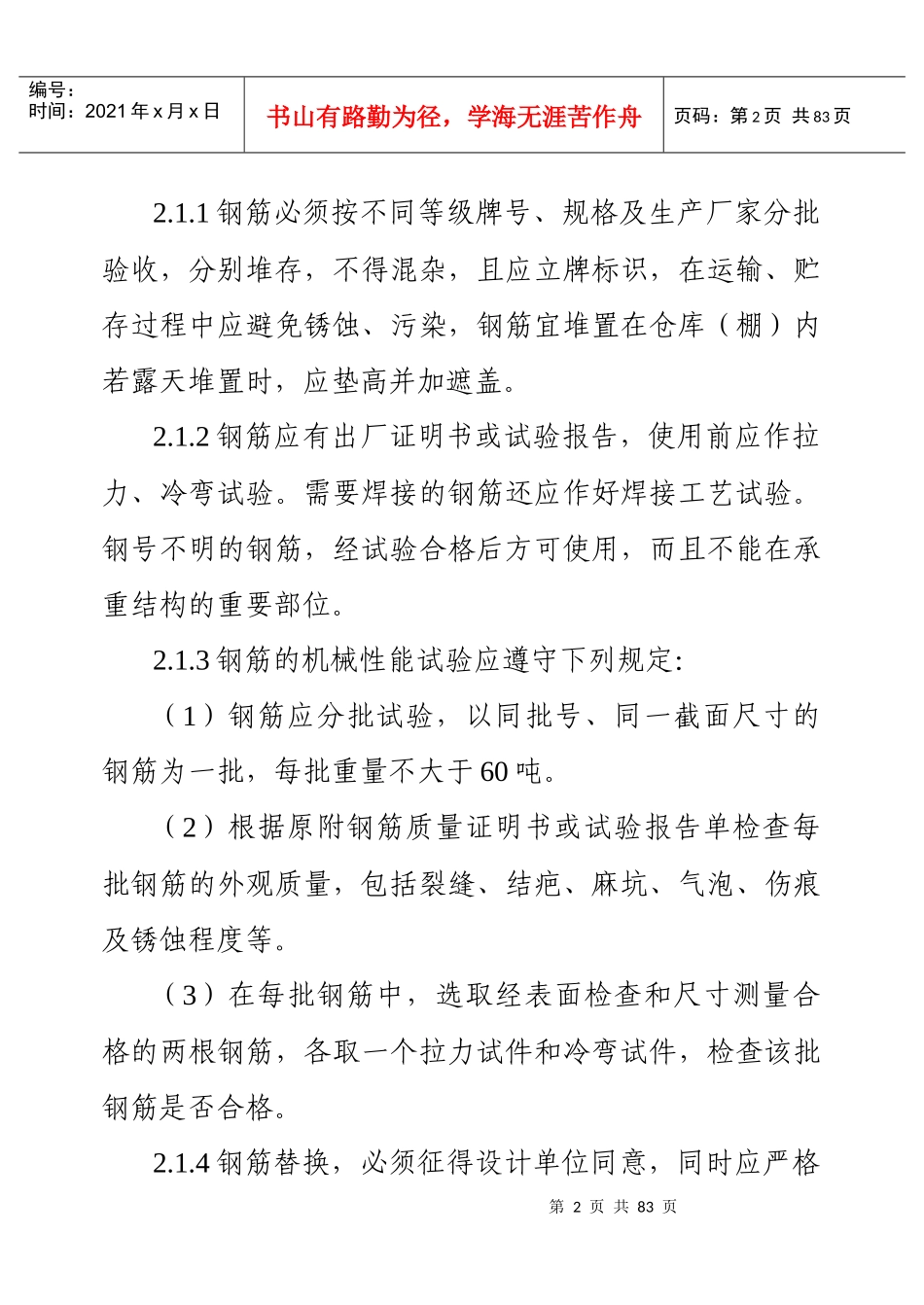

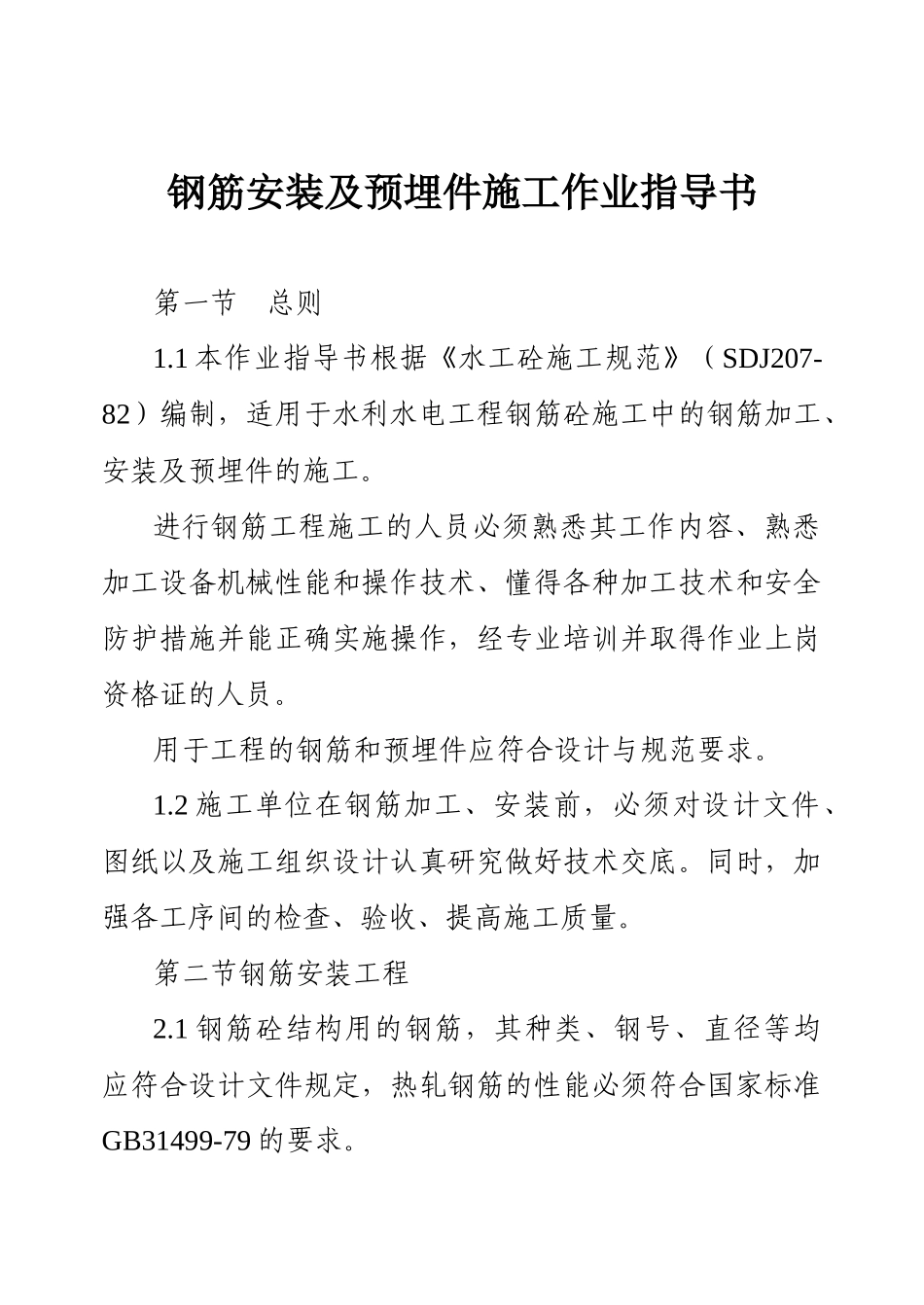

钢筋安装及预埋件施工作业指导书第一节总则1.1本作业指导书根据《水工砼施工规范》（SDJ207-82）编制，适用于水利水电工程钢筋砼施工中的钢筋加工、安装及预埋件的施工。进行钢筋工程施工的人员必须熟悉其工作内容、熟悉加工设备机械性能和操作技术、懂得各种加工技术和安全防护措施并能正确实施操作，经专业培训并取得作业上岗资格证的人员。用于工程的钢筋和预埋件应符合设计与规范要求。1.2施工单位在钢筋加工、安装前，必须对设计文件、图纸以及施工组织设计认真研究做好技术交底。同时，加强各工序间的检查、验收、提高施工质量。第二节钢筋安装工程2.1钢筋砼结构用的钢筋，其种类、钢号、直径等均应符合设计文件规定，热轧钢筋的性能必须符合国家标准GB31499-79的要求。第2页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共83页2.1.1钢筋必须按不同等级牌号、规格及生产厂家分批验收，分别堆存，不得混杂，且应立牌标识，在运输、贮存过程中应避免锈蚀、污染，钢筋宜堆置在仓库（棚）内若露天堆置时，应垫高并加遮盖。2.1.2钢筋应有出厂证明书或试验报告，使用前应作拉力、冷弯试验。需要焊接的钢筋还应作好焊接工艺试验。钢号不明的钢筋，经试验合格后方可使用，而且不能在承重结构的重要部位。2.1.3钢筋的机械性能试验应遵守下列规定：（1）钢筋应分批试验，以同批号、同一截面尺寸的钢筋为一批，每批重量不大于60吨。（2）根据原附钢筋质量证明书或试验报告单检查每批钢筋的外观质量，包括裂缝、结疤、麻坑、气泡、伤痕及锈蚀程度等。（3）在每批钢筋中，选取经表面检查和尺寸测量合格的两根钢筋，各取一个拉力试件和冷弯试件，检查该批钢筋是否合格。2.1.4钢筋替换，必须征得设计单位同意，同时应严格第3页共83页第2页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共83页遵守下列规定：（1）替换时，应将两者的计算强度进行换算，并对钢筋截面面积作相应的改变；（2）某种直径的钢筋，采用同钢号的另一直径钢筋代替时，其直径替换范围最好不超过4毫米，变更后的钢筋总截面面积不得小于设计规定的截面面积的98%，或大于设计规定的截面面积的103%。（3）钢筋等级的更换不能超过一级，用高一级钢筋代替低一级钢筋时，宜采用改变钢筋直径的方法而不宜采用改变钢筋根数的方法来减少钢筋截面积。2.1.5水工结构的非预应力砼中，不宜采用冷拉钢筋。2.2钢筋加工钢筋加工包括调直、除锈、划线、下料和弯曲等工序，运至工地现场的钢筋应根据规格型号分别储存，以便针对其特点，采用不同的加工工艺，并做到合理下料。钢筋加工厂一般包括：原料仓库、冷加工系统、断盘变盘车间、电焊车间、拼装场、成品、半成品仓库和堆放场等，布置时应按生产流程、进料、出料、运输、统盘考第4页共83页第3页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共83页虑。2.2.1钢筋的配料钢筋的配料就是根据施工图纸，按不同构件分别计算出各根钢盘切断时的直线长充（称为下料长度），然后编制配料单，作为申请加工的依据。为了加工方便，应根据配料单上的钢筋编号，分别填写配料牌，作为加工的依据加工完成后，将加工牌系在钢筋上，以便在绑扎成型和安装过程中识别。2.2.1.1配料依据（1）设计图纸、修改通知、钢筋加工任务单；（2）浇筑部位的分层分块图，月浇筑计划；（3）砼入仓方式；（4）钢筋运输、安装方法和接头形式等。2.2.1.2钢筋下料长度计算钢筋下料长度的计算要计入钢盘焊接、绑扎需要的长度和因弯曲而延伸的长度。即直钢盘下料长度=构件长度-保护层厚度+弯钩增加长度+（搭接长度）第5页共83页第4页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共83页弯起钢筋下料长度=直段长度+斜段长度+弯钩增加长度+（搭接长度）箍盘下料长度=箍盘周长+|弯钩增加长度+（搭接长度）2.2.2钢盘代换钢筋的级别、种类和直径应按设计要求采用。在施工中当遇到供应的钢筋品种、级别与设计图纸要求不符时，可以进行钢盘代换，但应征得设计、监理单位的同意。2.2.2.1钢筋代换的基本要求（1）不同...
