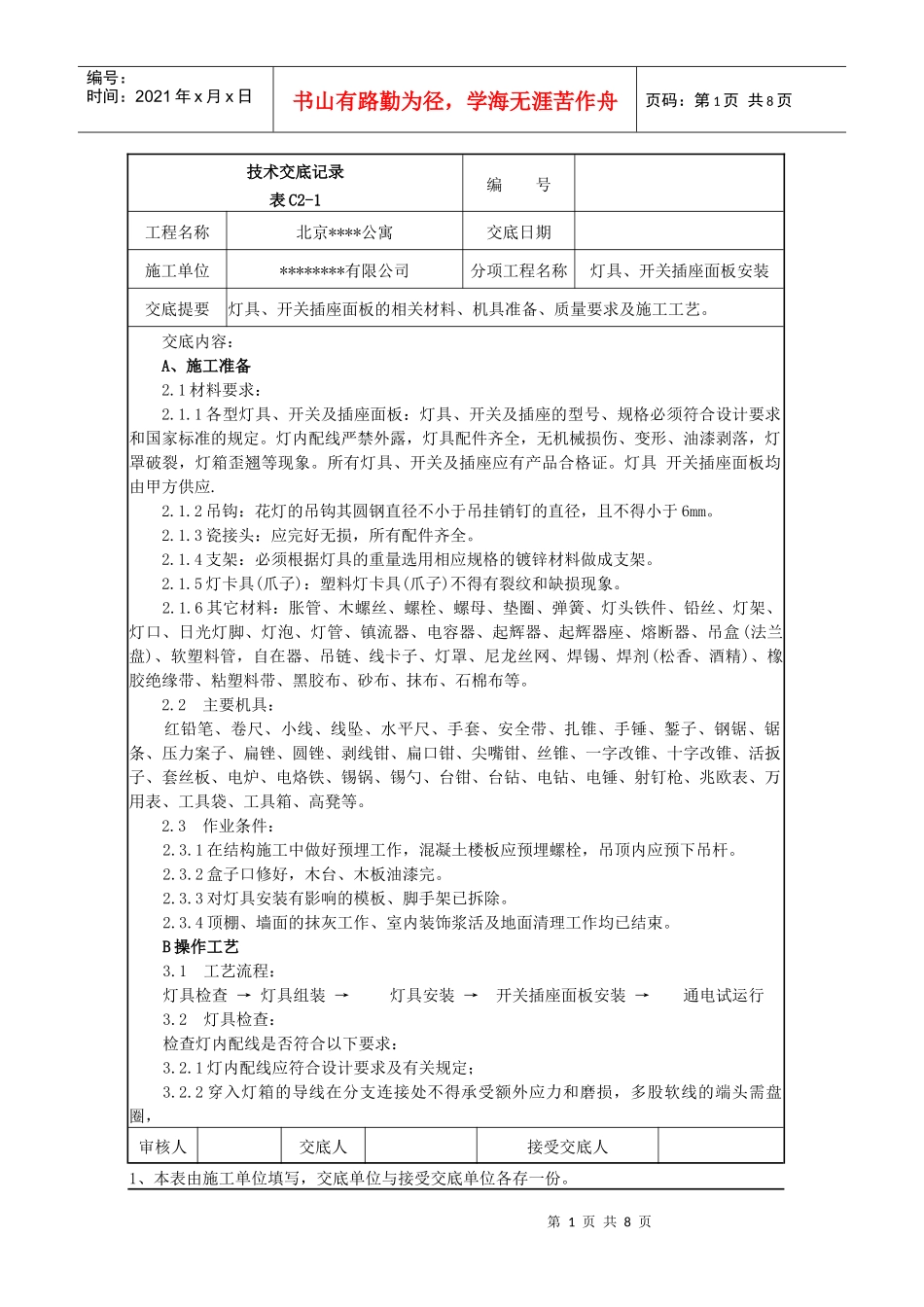

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页技术交底记录编号表C2-1工程名称北京****公寓交底日期施工单位********有限公司分项工程名称灯具、开关插座面板安装交底提要灯具、开关插座面板的相关材料、机具准备、质量要求及施工工艺。交底内容：A、施工准备2.1材料要求：2.1.1各型灯具、开关及插座面板：灯具、开关及插座的型号、规格必须符合设计要求和国家标准的规定。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。所有灯具、开关及插座应有产品合格证。灯具开关插座面板均由甲方供应.2.1.2吊钩：花灯的吊钩其圆钢直径不小于吊挂销钉的直径，且不得小于6mm。2.1.3瓷接头：应完好无损，所有配件齐全。2.1.4支架：必须根据灯具的重量选用相应规格的镀锌材料做成支架。2.1.5灯卡具(爪子)：塑料灯卡具(爪子)不得有裂纹和缺损现象。2.1.6其它材料：胀管、木螺丝、螺栓、螺母、垫圈、弹簧、灯头铁件、铅丝、灯架、灯口、日光灯脚、灯泡、灯管、镇流器、电容器、起辉器、起辉器座、熔断器、吊盒(法兰盘)、软塑料管，自在器、吊链、线卡子、灯罩、尼龙丝网、焊锡、焊剂(松香、酒精)、橡胶绝缘带、粘塑料带、黑胶布、砂布、抹布、石棉布等。2.2主要机具：红铅笔、卷尺、小线、线坠、水平尺、手套、安全带、扎锥、手锤、錾子、钢锯、锯条、压力案子、扁锉、圆锉、剥线钳、扁口钳、尖嘴钳、丝锥、一字改锥、十字改锥、活扳子、套丝板、电炉、电烙铁、锡锅、锡勺、台钳、台钻、电钻、电锤、射钉枪、兆欧表、万用表、工具袋、工具箱、高凳等。2.3作业条件：2.3.1在结构施工中做好预埋工作，混凝土楼板应预埋螺栓，吊顶内应预下吊杆。2.3.2盒子口修好，木台、木板油漆完。2.3.3对灯具安装有影响的模板、脚手架已拆除。2.3.4顶棚、墙面的抹灰工作、室内装饰浆活及地面清理工作均已结束。B操作工艺3.1工艺流程：灯具检查→灯具组装→灯具安装→开关插座面板安装→通电试运行3.2灯具检查：检查灯内配线是否符合以下要求：3.2.1灯内配线应符合设计要求及有关规定；3.2.2穿入灯箱的导线在分支连接处不得承受额外应力和磨损，多股软线的端头需盘圈，审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录编号表C2-1工程名称北京****公寓交底日期施工单位********有限公司分项工程名称灯具、开关插座面板安装交底提要灯具、开关插座面板的相关材料、机具准备、质量要求及施工工艺。交底内容：涮锡；3.2.3灯箱内的导线不应过于靠近热光源，并应采取隔热措施。3.2.4使用螺灯口时，相线必须接在灯芯柱上；3.2.5日光灯接线见下图3.3灯具组装：3.3.1组合式吸顶花灯的组装：（a）首先将灯具的托板放平，如果托板为多块拼装而成，就要将所有的边框对齐，并用螺丝固定，将其连成一体，然后按照说明书及示意图把各个灯口装好。（b）确定出线和走线的位置，将端子板<瓷接头)用机螺丝固定在托板上。（c）根据已固定好的端子板(瓷接头)至各灯口的距离掐线，把掐好的导线削出线芯，盘好圈后，进行涮锡。然后压入各个灯口，理顺各灯头的相线和零线，用线卡子分别固定，并且按供电要求分别压入端子板。3.3.2吊顶花灯组装：（a）首先将导线从各个灯口穿到灯具本身的接线盒里。一端盘圈、涮锡后压入各个灯口。（b）理顺各个灯头的相线和零线，另一端涮锡后根据相序分别连接，包扎并甩出电源引入线。（c）将电源引入线从吊杆中穿出。审核人交底人接受交底人第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录编号表C2-1工程名称北京****公寓交底日期施工单位********有限公司分项工程名称灯具、开关插座面板...
