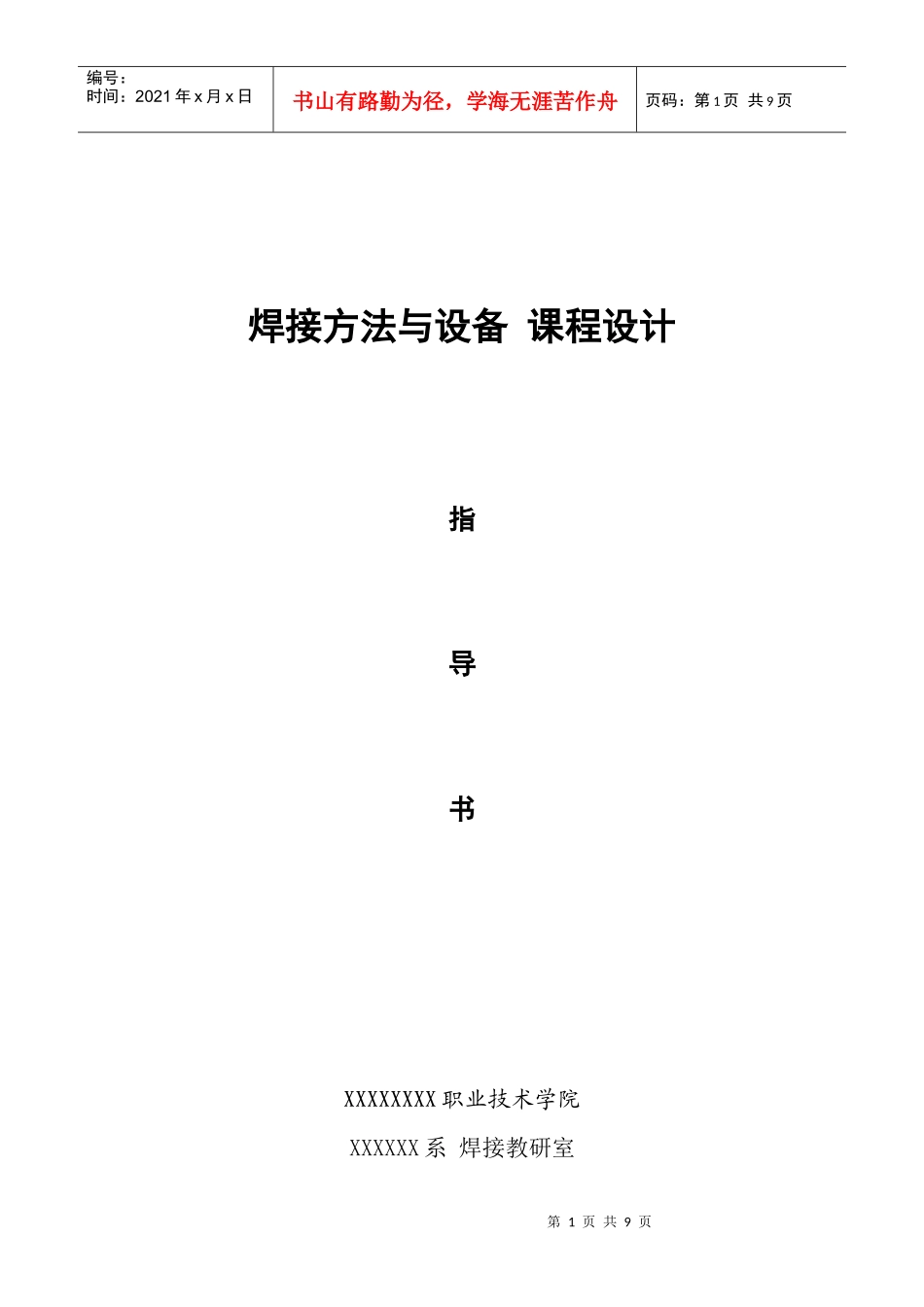

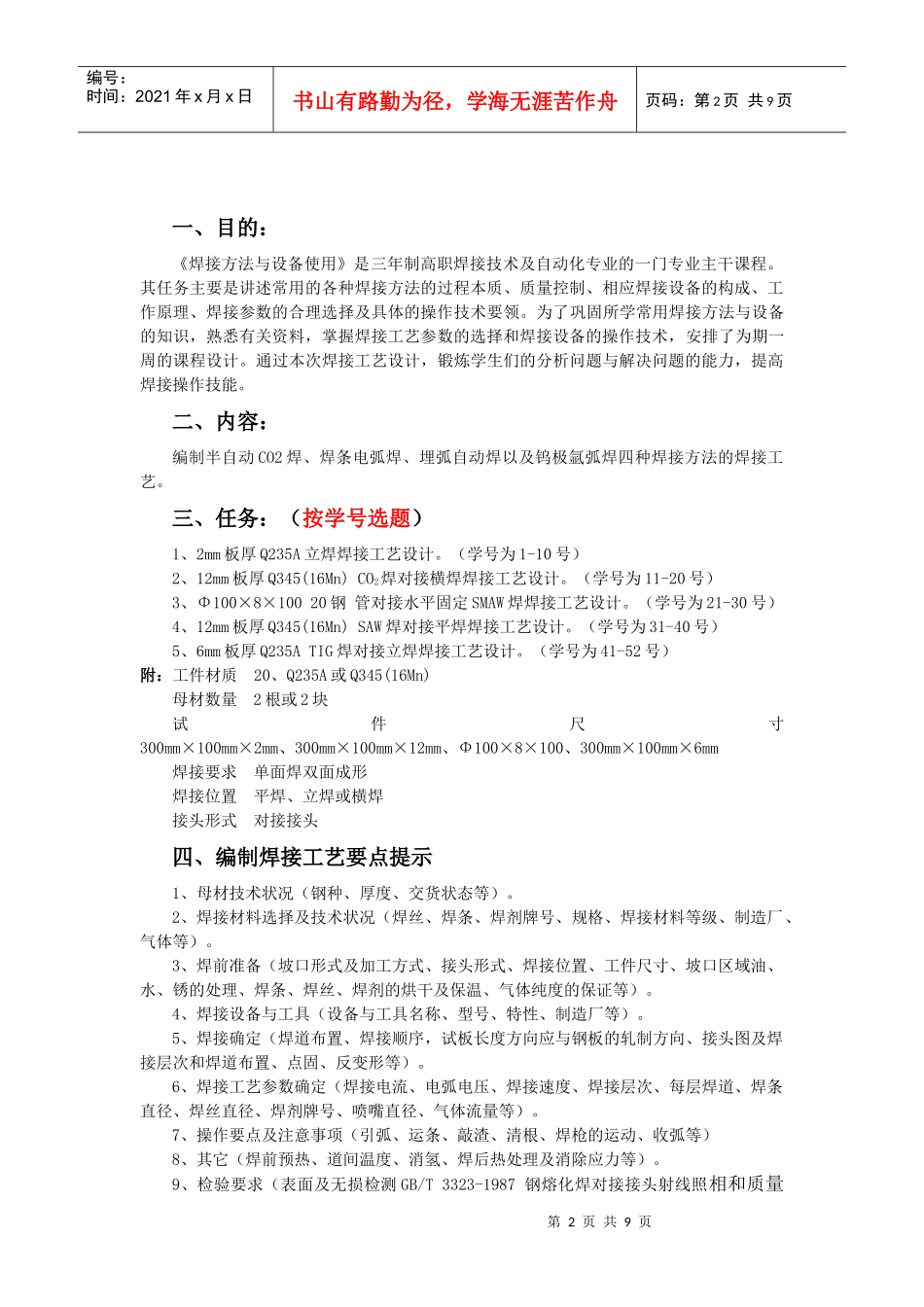

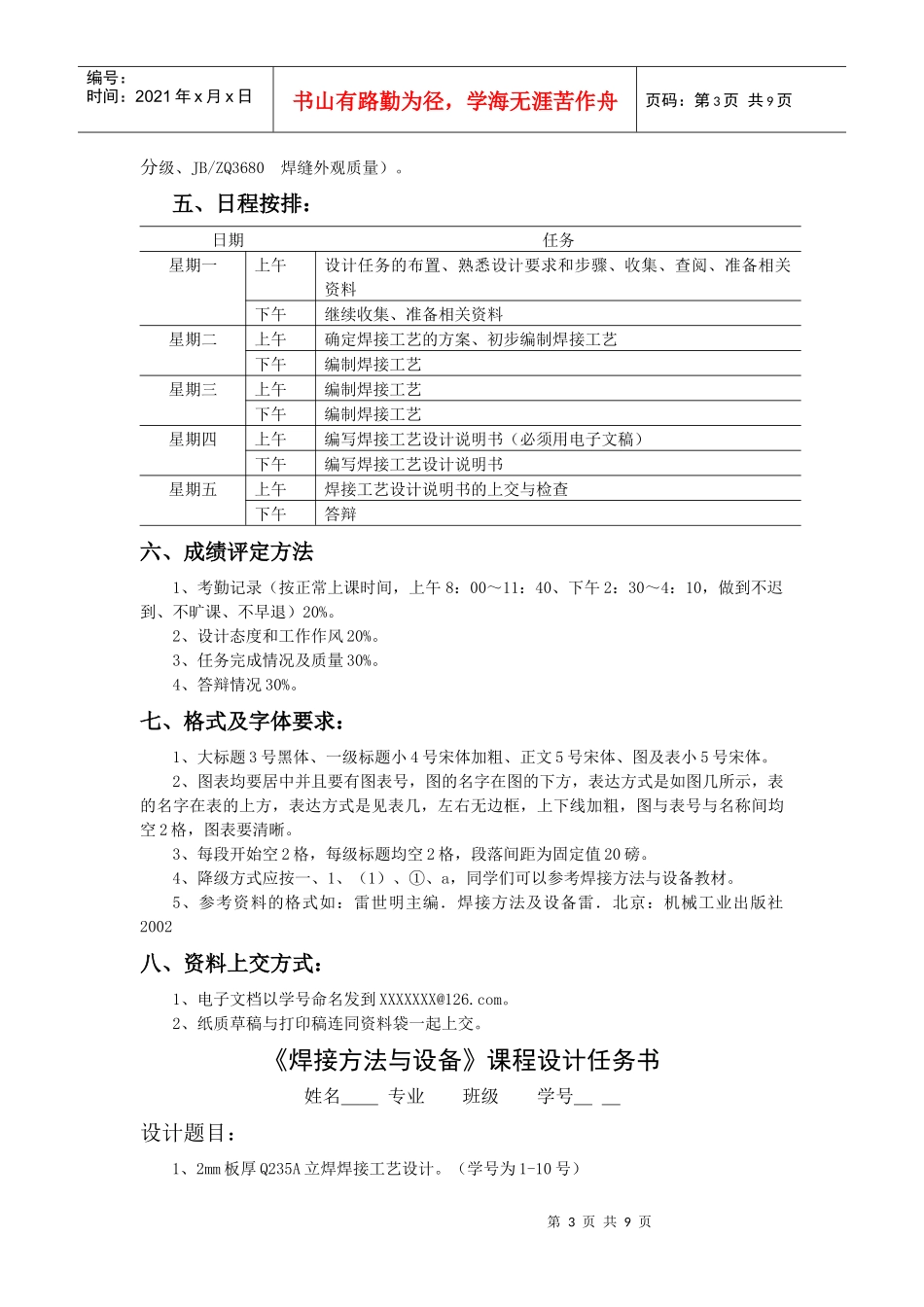

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页焊接方法与设备课程设计指导书XXXXXXXX职业技术学院XXXXXX系焊接教研室第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页一、目的：《焊接方法与设备使用》是三年制高职焊接技术及自动化专业的一门专业主干课程。其任务主要是讲述常用的各种焊接方法的过程本质、质量控制、相应焊接设备的构成、工作原理、焊接参数的合理选择及具体的操作技术要领。为了巩固所学常用焊接方法与设备的知识，熟悉有关资料，掌握焊接工艺参数的选择和焊接设备的操作技术，安排了为期一周的课程设计。通过本次焊接工艺设计，锻炼学生们的分析问题与解决问题的能力，提高焊接操作技能。二、内容：编制半自动CO2焊、焊条电弧焊、埋弧自动焊以及钨极氩弧焊四种焊接方法的焊接工艺。三、任务：（按学号选题）1、2mm板厚Q235A立焊焊接工艺设计。（学号为1-10号）2、12mm板厚Q345(16Mn)CO2焊对接横焊焊接工艺设计。（学号为11-20号）3、Φ100×8×10020钢管对接水平固定SMAW焊焊接工艺设计。（学号为21-30号）4、12mm板厚Q345(16Mn)SAW焊对接平焊焊接工艺设计。（学号为31-40号）5、6mm板厚Q235ATIG焊对接立焊焊接工艺设计。（学号为41-52号）附：工件材质20、Q235A或Q345(16Mn)母材数量2根或2块试件尺寸300mm×100mm×2mm、300mm×100mm×12mm、Φ100×8×100、300mm×100mm×6mm焊接要求单面焊双面成形焊接位置平焊、立焊或横焊接头形式对接接头四、编制焊接工艺要点提示1、母材技术状况（钢种、厚度、交货状态等）。2、焊接材料选择及技术状况（焊丝、焊条、焊剂牌号、规格、焊接材料等级、制造厂、气体等）。3、焊前准备（坡口形式及加工方式、接头形式、焊接位置、工件尺寸、坡口区域油、水、锈的处理、焊条、焊丝、焊剂的烘干及保温、气体纯度的保证等）。4、焊接设备与工具（设备与工具名称、型号、特性、制造厂等）。5、焊接确定（焊道布置、焊接顺序，试板长度方向应与钢板的轧制方向、接头图及焊接层次和焊道布置、点固、反变形等）。6、焊接工艺参数确定（焊接电流、电弧电压、焊接速度、焊接层次、每层焊道、焊条直径、焊丝直径、焊剂牌号、喷嘴直径、气体流量等）。7、操作要点及注意事项（引弧、运条、敲渣、清根、焊枪的运动、收弧等）8、其它（焊前预热、道间温度、消氢、焊后热处理及消除应力等）。9、检验要求（表面及无损检测GB/T3323-1987钢熔化焊对接接头射线照相和质量第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页分级、JB/ZQ3680焊缝外观质量）。五、日程按排：日期任务星期一上午设计任务的布置、熟悉设计要求和步骤、收集、查阅、准备相关资料下午继续收集、准备相关资料星期二上午确定焊接工艺的方案、初步编制焊接工艺下午编制焊接工艺星期三上午编制焊接工艺下午编制焊接工艺星期四上午编写焊接工艺设计说明书（必须用电子文稿）下午编写焊接工艺设计说明书星期五上午焊接工艺设计说明书的上交与检查下午答辩六、成绩评定方法1、考勤记录（按正常上课时间，上午8：00～11：40、下午2：30～4：10，做到不迟到、不旷课、不早退）20%。2、设计态度和工作作风20%。3、任务完成情况及质量30%。4、答辩情况30%。七、格式及字体要求：1、大标题3号黑体、一级标题小4号宋体加粗、正文5号宋体、图及表小5号宋体。2、图表均要居中并且要有图表号，图的名字在图的下方，表达方式是如图几所示，表的名字在表的上方，表达方式是见表几，左右无边框，上下线加粗，图与表号与名称间均空2格，图表要清晰。3、每段开始空2格，每级标题均空2格，段落间距为固定值20磅。4、降级方式应按一、1、（1）、①、a，同学们可以参考焊接方法与设备教材。5、参考资料的格式如：雷世明主编．焊接方法及设备雷．北京：机械工业出版社2002八、资料上交方式：1、电子文档以学号命名发到XXXXXXX@126.com。2、纸质草稿与打印稿连同资料袋一起上交。《焊接方法与设备》课程设计任务书姓名＿＿专业班级学号＿＿设计题目：1、2mm板厚Q2...
