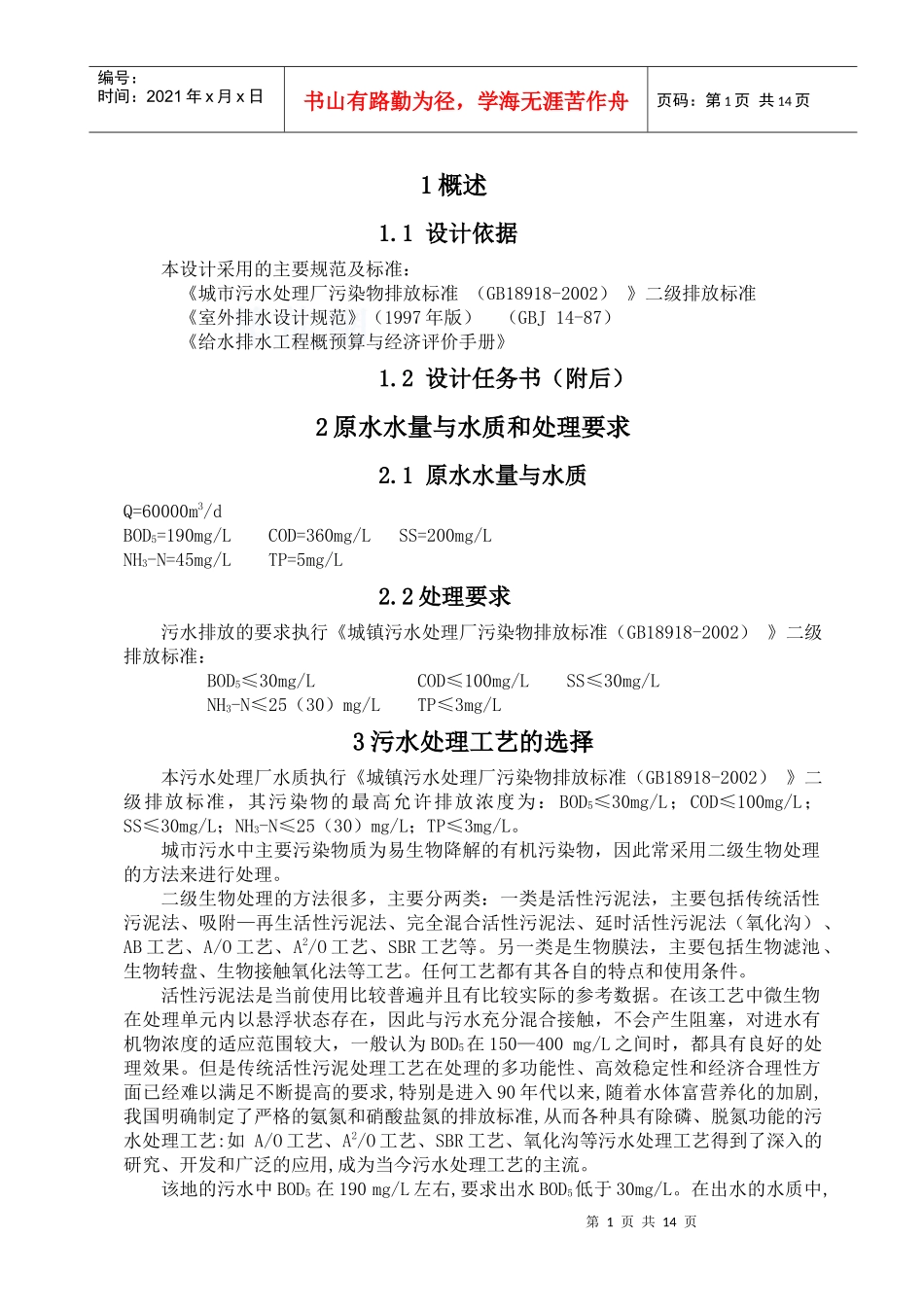

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页1概述1.1设计依据本设计采用的主要规范及标准：《城市污水处理厂污染物排放标准（GB18918-2002）》二级排放标准《室外排水设计规范》（1997年版）（GBJ14-87）《给水排水工程概预算与经济评价手册》1.2设计任务书（附后）2原水水量与水质和处理要求2.1原水水量与水质Q=60000m3/dBOD5=190mg/LCOD=360mg/LSS=200mg/LNH3-N=45mg/LTP=5mg/L2.2处理要求污水排放的要求执行《城镇污水处理厂污染物排放标准（GB18918-2002）》二级排放标准：BOD5≤30mg/LCOD≤100mg/LSS≤30mg/LNH3-N≤25（30）mg/LTP≤3mg/L3污水处理工艺的选择本污水处理厂水质执行《城镇污水处理厂污染物排放标准（GB18918-2002）》二级排放标准，其污染物的最高允许排放浓度为：BOD5≤30mg/L；COD≤100mg/L；SS≤30mg/L；NH3-N≤25（30）mg/L；TP≤3mg/L。城市污水中主要污染物质为易生物降解的有机污染物，因此常采用二级生物处理的方法来进行处理。二级生物处理的方法很多，主要分两类：一类是活性污泥法，主要包括传统活性污泥法、吸附—再生活性污泥法、完全混合活性污泥法、延时活性污泥法（氧化沟）、AB工艺、A/O工艺、A2/O工艺、SBR工艺等。另一类是生物膜法，主要包括生物滤池、生物转盘、生物接触氧化法等工艺。任何工艺都有其各自的特点和使用条件。活性污泥法是当前使用比较普遍并且有比较实际的参考数据。在该工艺中微生物在处理单元内以悬浮状态存在，因此与污水充分混合接触，不会产生阻塞，对进水有机物浓度的适应范围较大，一般认为BOD5在150—400mg/L之间时，都具有良好的处理效果。但是传统活性污泥处理工艺在处理的多功能性、高效稳定性和经济合理性方面已经难以满足不断提高的要求,特别是进入90年代以来,随着水体富营养化的加剧,我国明确制定了严格的氨氮和硝酸盐氮的排放标准,从而各种具有除磷、脱氮功能的污水处理工艺:如A/O工艺、A2/O工艺、SBR工艺、氧化沟等污水处理工艺得到了深入的研究、开发和广泛的应用,成为当今污水处理工艺的主流。该地的污水中BOD5在190mg/L左右,要求出水BOD5低于30mg/L。在出水的水质中,第2页共14页第1页共14页污水中格栅提升泵房细格栅曝气沉砂池厌氧池Carrousel氧化沟二沉池接触池排水浓缩池贮泥池脱水编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页不仅对COD、BOD5、SS去除率都有较高的要求,同时对氮和磷的要求也进一步提高.结合具体情况在众多的污水处理工艺中选择了具有良好脱氮除磷效果的两种工艺—CASS工艺和Carrousuel氧化沟工艺进行方案技术经济比较。4污水处理工艺方案比选4.1Carrousuel氧化沟工艺(方案一)氧化沟时二十世纪50年代由荷兰的巴斯维尔开发，后在欧洲、北美迅速推广，80年代中期，我国部分地区也建造了氧化沟污水处理工程。近几年来，处理厂的规模也发展到日处理水量数万立方米的工业废水及城市污水的大、中型污水处理工程。氧化沟之所以能在近些年来得到较快的发展，在于它管理简便、运行稳定、流程简单、耐冲击负荷、处理效果好等优点，特别是氧化沟具有特殊的水流混合特征，氧化沟中的曝气装置只设在某几段处，在靠近曝气器下游段水流搅动激烈，溶解氧浓度较高，但随着水流远离曝气区，水流搅动迅速变缓，溶解氧则不断减少，甚至出现缺氧区，这种水流变化的特征，可发生硝化、反硝化作用，以达到生物脱氮的目的，故氧化沟法处理NH3-N效果非常好，同时由于存在厌氧、好氧条件，对污水中的磷也有一定的去除率。氧化沟根据构造和运行方式的不同，目前较多采用的型式有“Carrousel型氧化沟”、“Orbal型氧化沟”、“一体化氧化沟”和“交替式氧化沟”等，其中，由于交替式氧化沟要求自动化水平较高，而Orabal氧化沟因水深较浅，占地面积较大，本报告推选Carrousel氧化沟作为比选方案之一。本设计采用的是Carrousel氧化沟工艺.其工艺的处理流程图如下图4-1所示:`图4-1Carrousel氧化沟工艺流程图4.1.1污水处理系统的设计与计算4.1.1.1进水闸门井的设计进水闸门井单独设定,为钢筋混凝土结构。设闸门井一座,闸门的有效面积为第3页共1...
