施工工艺实训指导书(合订)VIP免费

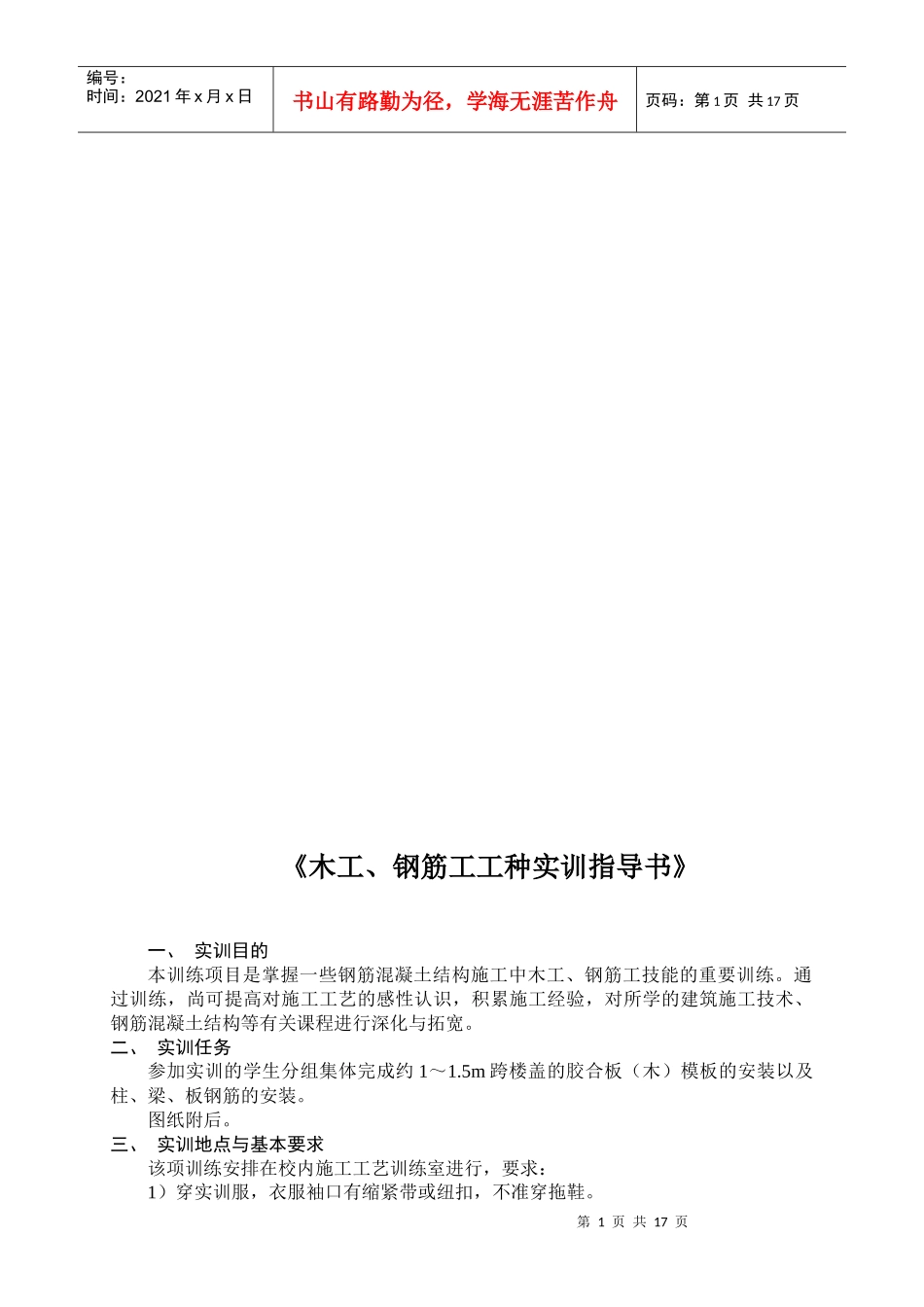

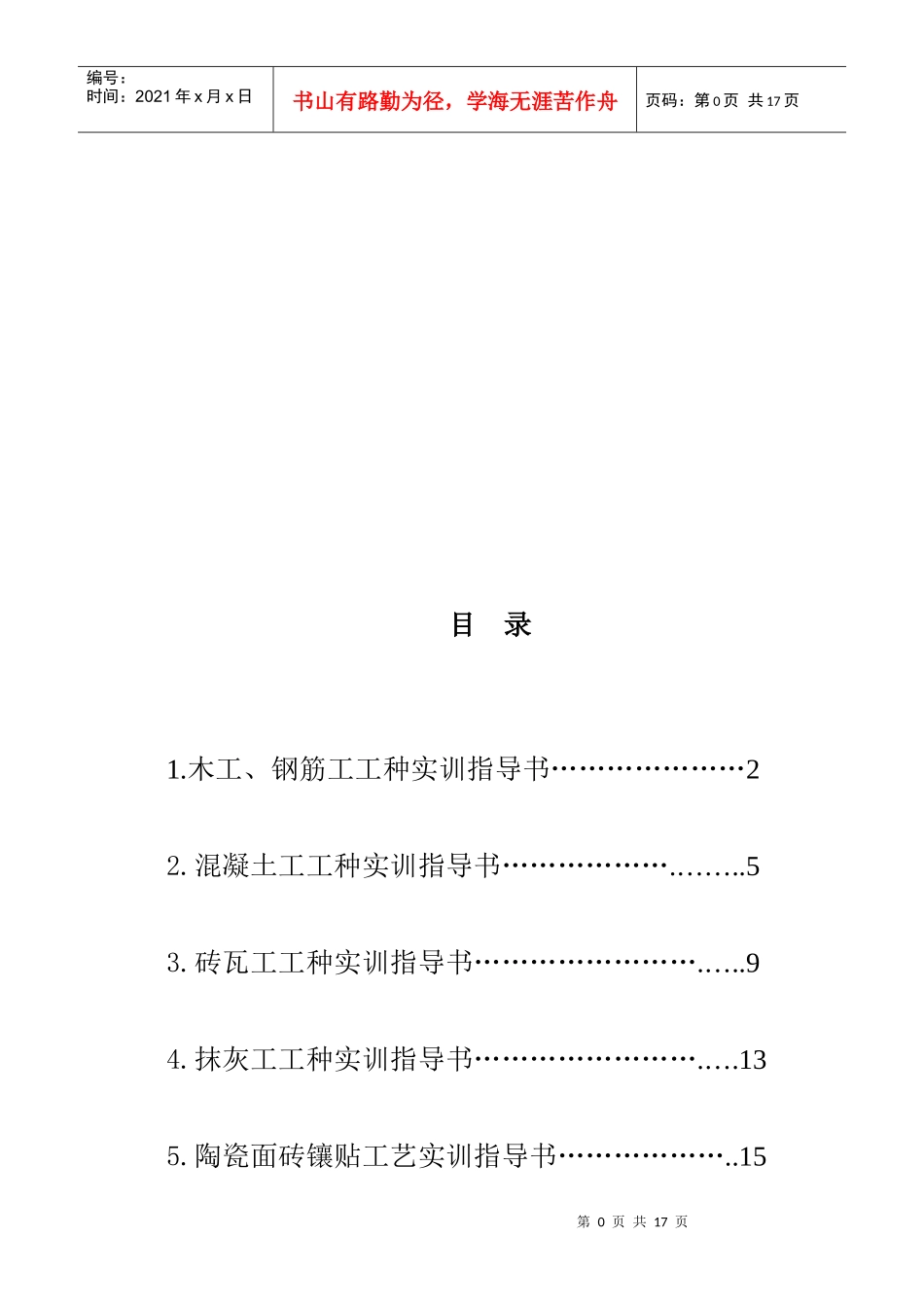

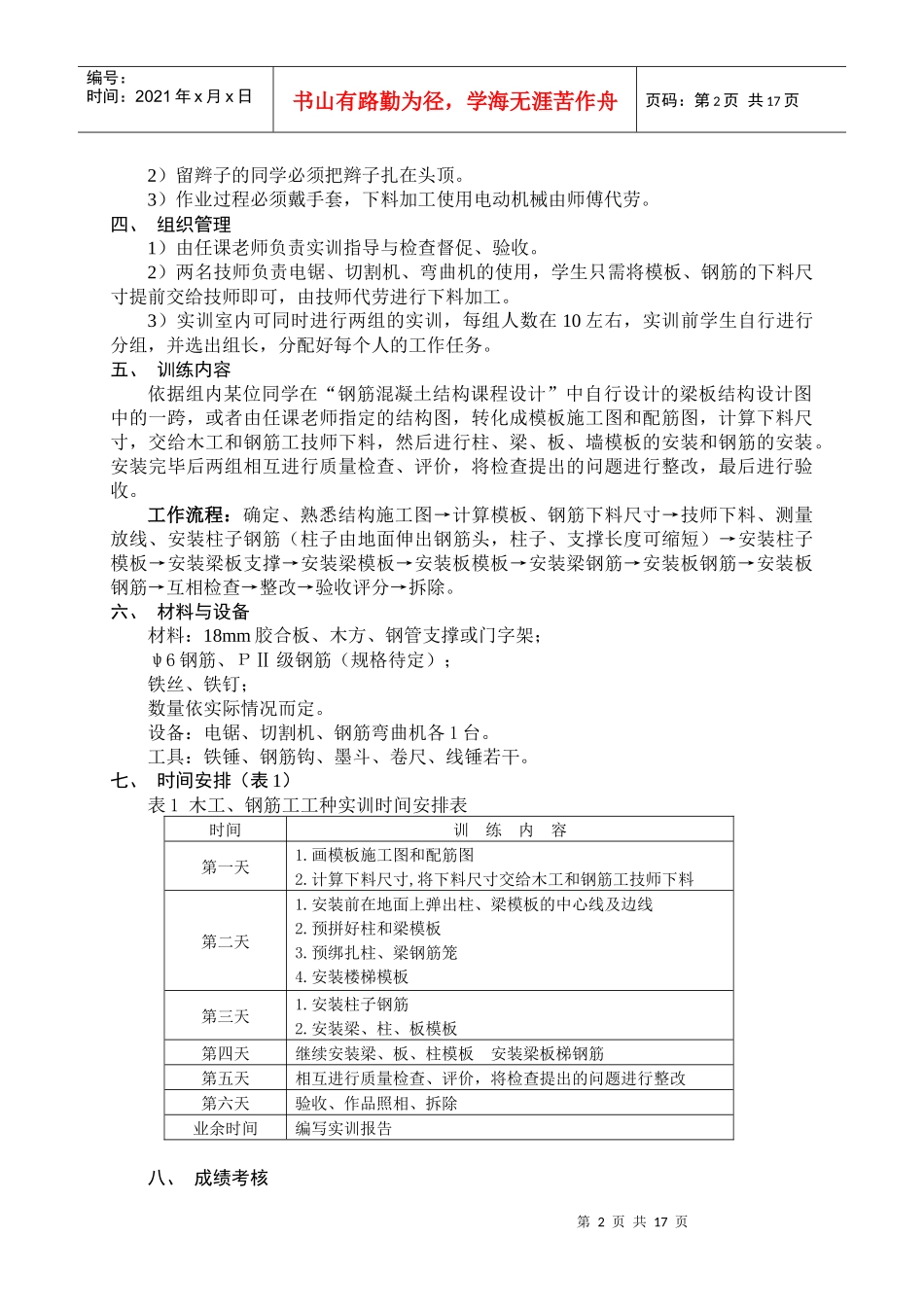

第0页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共17页目录1.木工、钢筋工工种实训指导书…………………22.混凝土工工种实训指导书……………….……..53.砖瓦工工种实训指导书…………………….…..94.抹灰工工种实训指导书…………………….….135.陶瓷面砖镶贴工艺实训指导书………………..15第1页共17页第0页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页《木工、钢筋工工种实训指导书》一、实训目的本训练项目是掌握一些钢筋混凝土结构施工中木工、钢筋工技能的重要训练。通过训练，尚可提高对施工工艺的感性认识，积累施工经验，对所学的建筑施工技术、钢筋混凝土结构等有关课程进行深化与拓宽。二、实训任务参加实训的学生分组集体完成约1～1.5m跨楼盖的胶合板（木）模板的安装以及柱、梁、板钢筋的安装。图纸附后。三、实训地点与基本要求该项训练安排在校内施工工艺训练室进行，要求：1）穿实训服，衣服袖口有缩紧带或纽扣，不准穿拖鞋。第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页2）留辫子的同学必须把辫子扎在头顶。3）作业过程必须戴手套，下料加工使用电动机械由师傅代劳。四、组织管理1）由任课老师负责实训指导与检查督促、验收。2）两名技师负责电锯、切割机、弯曲机的使用，学生只需将模板、钢筋的下料尺寸提前交给技师即可，由技师代劳进行下料加工。3）实训室内可同时进行两组的实训，每组人数在10左右，实训前学生自行进行分组，并选出组长，分配好每个人的工作任务。五、训练内容依据组内某位同学在“钢筋混凝土结构课程设计”中自行设计的梁板结构设计图中的一跨，或者由任课老师指定的结构图，转化成模板施工图和配筋图，计算下料尺寸，交给木工和钢筋工技师下料，然后进行柱、梁、板、墙模板的安装和钢筋的安装。安装完毕后两组相互进行质量检查、评价，将检查提出的问题进行整改，最后进行验收。工作流程：确定、熟悉结构施工图→计算模板、钢筋下料尺寸→技师下料、测量放线、安装柱子钢筋（柱子由地面伸出钢筋头，柱子、支撑长度可缩短）→安装柱子模板→安装梁板支撑→安装梁模板→安装板模板→安装梁钢筋→安装板钢筋→安装板钢筋→互相检查→整改→验收评分→拆除。六、材料与设备材料：18mm胶合板、木方、钢管支撑或门字架；ψ6钢筋、ΡⅡ级钢筋（规格待定）；铁丝、铁钉；数量依实际情况而定。设备：电锯、切割机、钢筋弯曲机各1台。工具：铁锤、钢筋钩、墨斗、卷尺、线锤若干。七、时间安排（表1）表1木工、钢筋工工种实训时间安排表时间训练内容第一天1.画模板施工图和配筋图2.计算下料尺寸,将下料尺寸交给木工和钢筋工技师下料第二天1.安装前在地面上弹出柱、梁模板的中心线及边线2.预拼好柱和梁模板3.预绑扎柱、梁钢筋笼4.安装楼梯模板第三天1.安装柱子钢筋2.安装梁、柱、板模板第四天继续安装梁、板、柱模板安装梁板梯钢筋第五天相互进行质量检查、评价，将检查提出的问题进行整改第六天验收、作品照相、拆除业余时间编写实训报告八、成绩考核第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页由任课老师根据每个人的表现、在过程中所起的作用、实训作品验收、实训报告等进行评分。评分方法如表2所示。表2木工、钢筋工工种实训成绩评定表学号姓名项目比例/%得分操作技能（40%）模板安装20钢筋绑扎安装20心智技能（30%）现场回答问题15实训报告15工作态度（30%）在小组中所起的作用10工作作风10安全与卫生5纪律与出勤5总评100模板安装、钢筋绑扎安装评分方法详见附表1和附表2，现场回答的问题来自教材的有关内容，实训报告的编写可参照有关实习报告的编写方法。因操作技能的实训是集体项目，讲究分工与配合中，小组内成员得分相同，“在小组中所起作用”指小组每个成员所担负的分工职责完成情况。附表1木（胶合板）模板安装操作技能评分表内容及要求分值评分一、柱模板断面尺寸符合设计值阳角为直角垂直度，±1mm支撑、紧固牢固二、梁模板断面尺寸符合设计值标高±2m...
