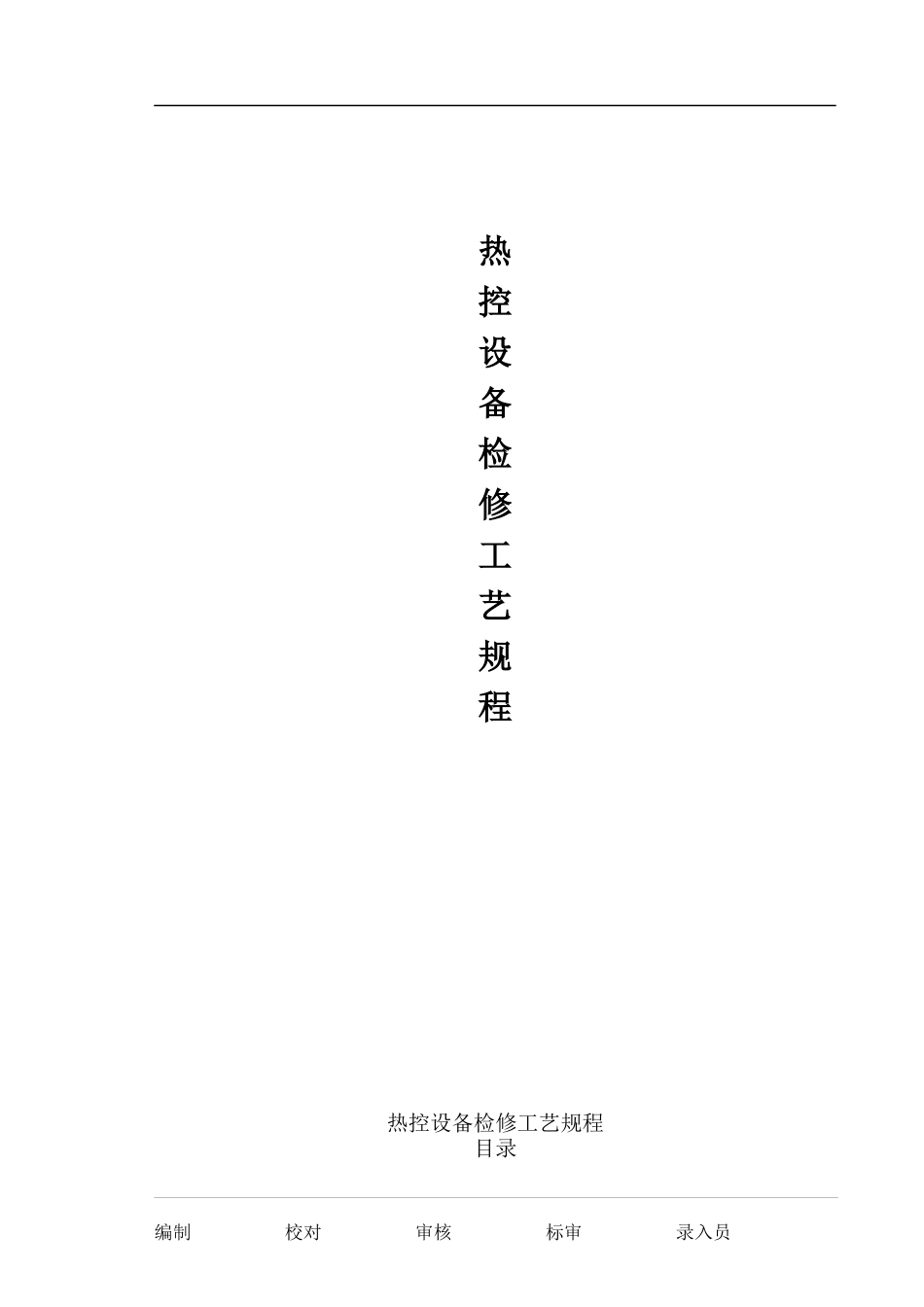

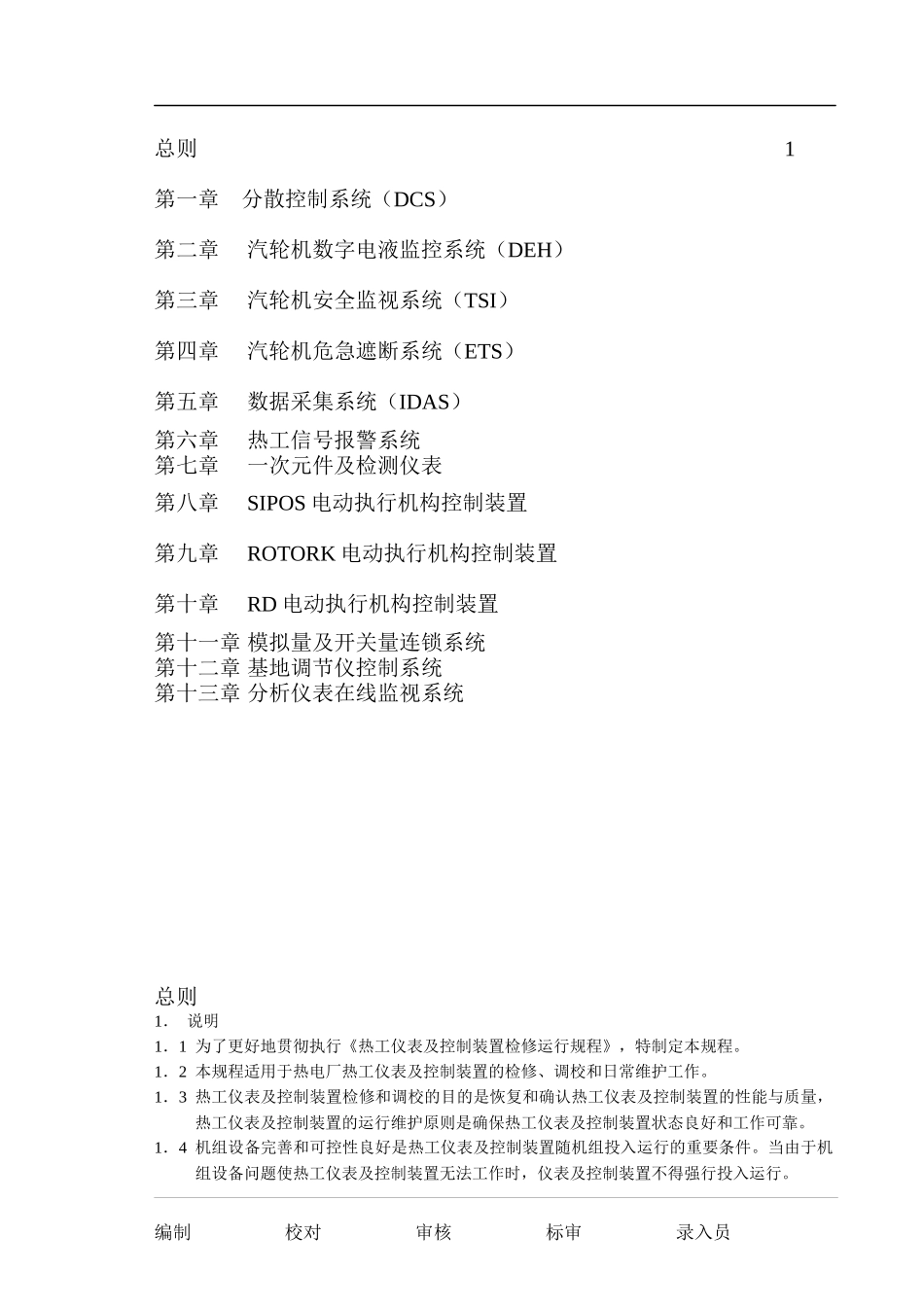

热控设备检修工艺规程热控设备检修工艺规程目录编制校对审核标审录入员总则1第一章分散控制系统（DCS）第二章汽轮机数字电液监控系统（DEH）第三章汽轮机安全监视系统（TSI）第四章汽轮机危急遮断系统（ETS）第五章数据采集系统（IDAS）第六章热工信号报警系统第七章一次元件及检测仪表第八章SIPOS电动执行机构控制装置第九章ROTORK电动执行机构控制装置第十章RD电动执行机构控制装置第十一章模拟量及开关量连锁系统第十二章基地调节仪控制系统第十三章分析仪表在线监视系统总则1．说明1．1为了更好地贯彻执行《热工仪表及控制装置检修运行规程》，特制定本规程。1．2本规程适用于热电厂热工仪表及控制装置的检修、调校和日常维护工作。1．3热工仪表及控制装置检修和调校的目的是恢复和确认热工仪表及控制装置的性能与质量，热工仪表及控制装置的运行维护原则是确保热工仪表及控制装置状态良好和工作可靠。1．4机组设备完善和可控性良好是热工仪表及控制装置随机组投入运行的重要条件。当由于机组设备问题使热工仪表及控制装置无法工作时，仪表及控制装置不得强行投入运行。编制校对审核标审录入员1．5随机组运行的主要热工仪表及控制装置，随大、小修同时进行检修工作，非主要热工仪表及控制装置的检修周期，一般不应超过两年，对于在运行中可更换而不影响机组安全运行的热工仪表及控制装置，可采用备用仪表及控制装置替换，进行轮换式检修。1．6热工仪表及控制装置在启动前的现场调校，其重点是对包括该仪表及控制装置在内的检测和控制系统进行联调，使其综合误差和可靠性符合机组安全经济运行的要求。1．7不属于联锁保护系统的热工仪表及控制装置在运行中的就地调校，其重点是检查和确认该仪表及控制装置的准确度、稳定度和灵敏度，使其工作在最佳状态。1．8对随机组运行的主要热工仪表及控制装置应进行现场运行质量检查，其检查周期为三个月至半年。1．9在试验室内进行热工仪表及控制装置的常规调校时，室内环境应清洁，光线应充足，无明显振动和强磁场干扰，室温保持在20±5℃，相对湿度不大于85%。1．10在进行热工仪表及控制装置的校验时，应有合格的检定人员和符合精度等级要求的标准器具（在有效期内）。1．11热工仪表及控制装置检定时，应执行国家颁布的检定规程。2．名词解释2．1校准（校验）为确保仪表及装置性能（准确度、稳定度、灵敏度、可靠性等）是否合格所进行的全部工作。2．2抽查从一批同类型的仪表及控制装置中，按统计学的方法或经验判断，抽取一定数量的设备进行性能检查，作为对该批仪表和装置工作质量和维修调校水平的检查。一般为对现场运行条件下仪表和装置的工作质量指标抽查。2．3测量范围在允许误差限内仪表及装置的被测量值的范围。测量范围的最高、最低值称为测量范围的“上限值”和“下限值”。2．4量程测量范围的上限值和下限值之差。2．5比对在相同条件下，将同等准确度等级的仪器、仪表进行量值比较，考校其量值的一致性。2．6调整使仪表及装置的准确度、稳定性、灵敏度等性能达到规定要求的操作。2．7校准（检修）周期仪表及装置相邻两次周期校准（检修）的时间间隔，主要仪表校验周期不大于半年。一般仪表校验周期不大于一年。2．8周检定期对运行的仪表及装置进行检定，以确保仪表及装置的性能合格。2．9抽校在周检期内对运行的仪表及装置进行性能检查，以确定仪表及装置运行中的可靠性。2．10准确度（精确度）表示仪表测量值或装置动作值与真值的一致程度。它包括仪表及装置本身的系统误差与随机误差。对准确度的评定，应在规定条件下进行。2.11稳定度（稳定性）编制校对审核标审录入员在规定条件下，仪表及装置的主要性能随时间保持不变的能力。2．12灵敏度仪表及装置对信号输入量变化的反映能力。对于给定的输入量，仪表及装置的灵敏度S用可被观测到的变量的增量（指示值增量或动作值增量）与输入量的增量（被测量增量）之比来表示。S=L/X=dL/dX△△△L——被观测到的变量的增量△X——输入量的增量2．13灵敏阈（灵敏限、分辨力）能察觉（显示）的引起仪表及装置的示值或动作值变化的输入量（被测信号）的最小变化量。2．14可靠性仪表及装...
