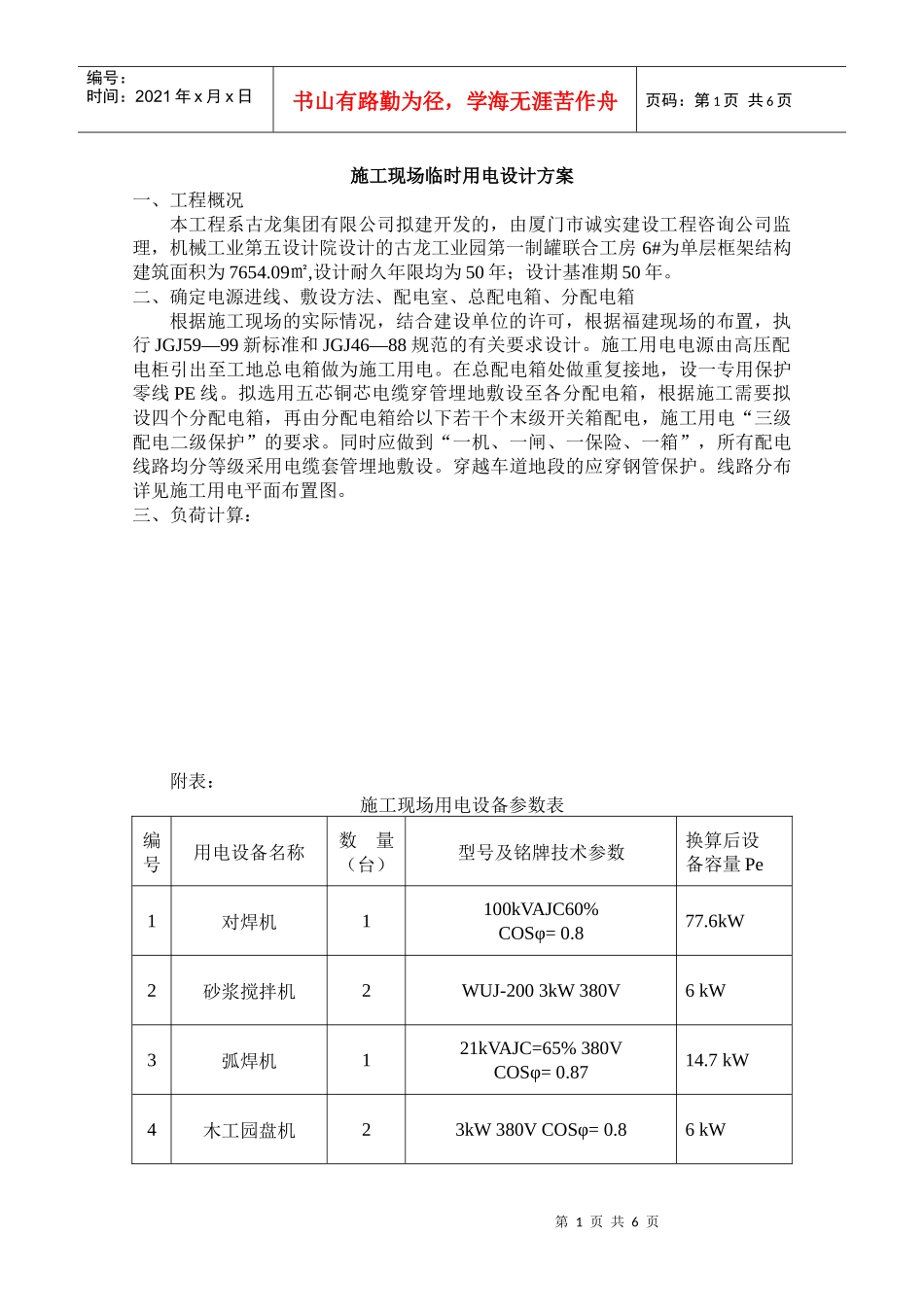

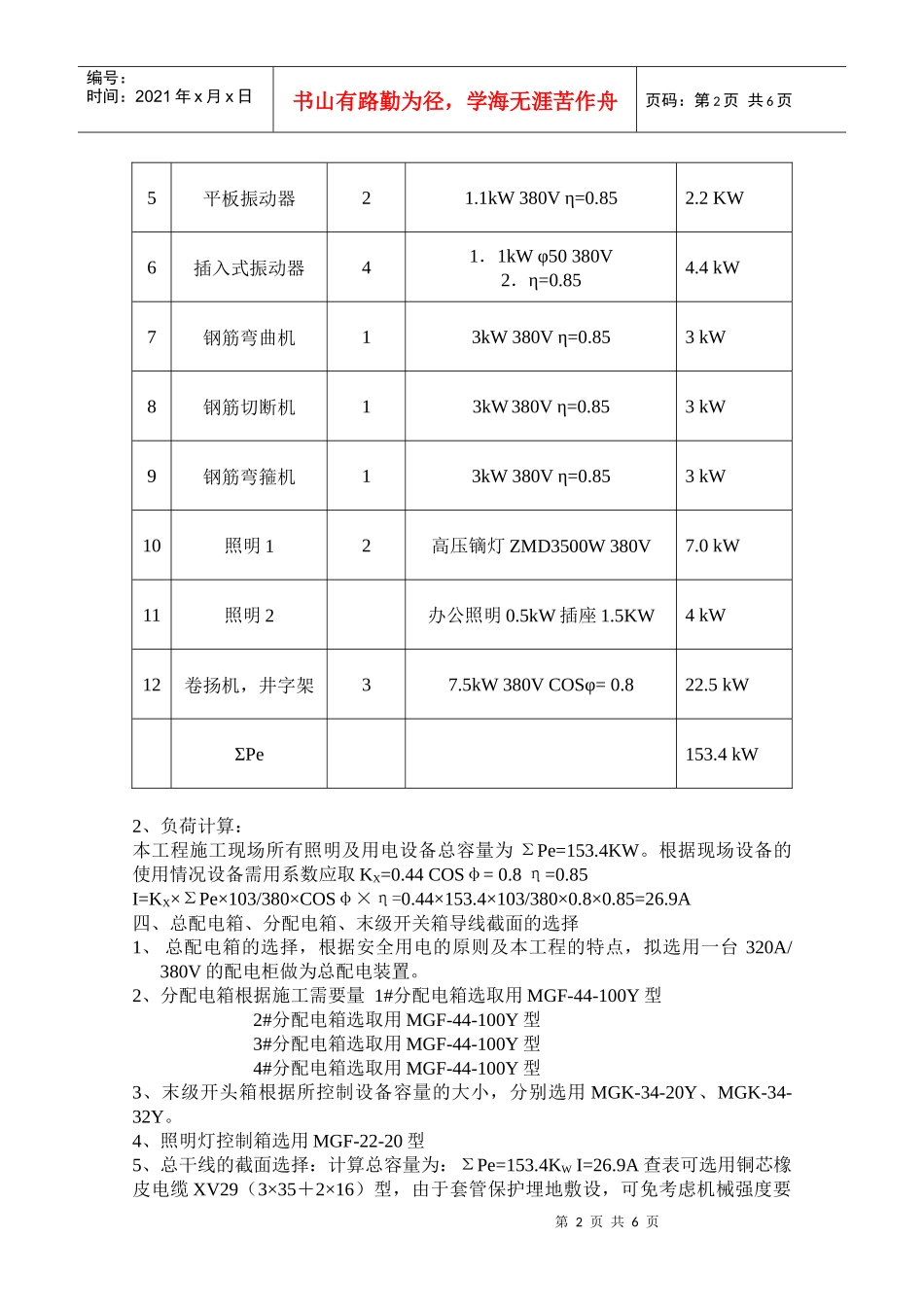

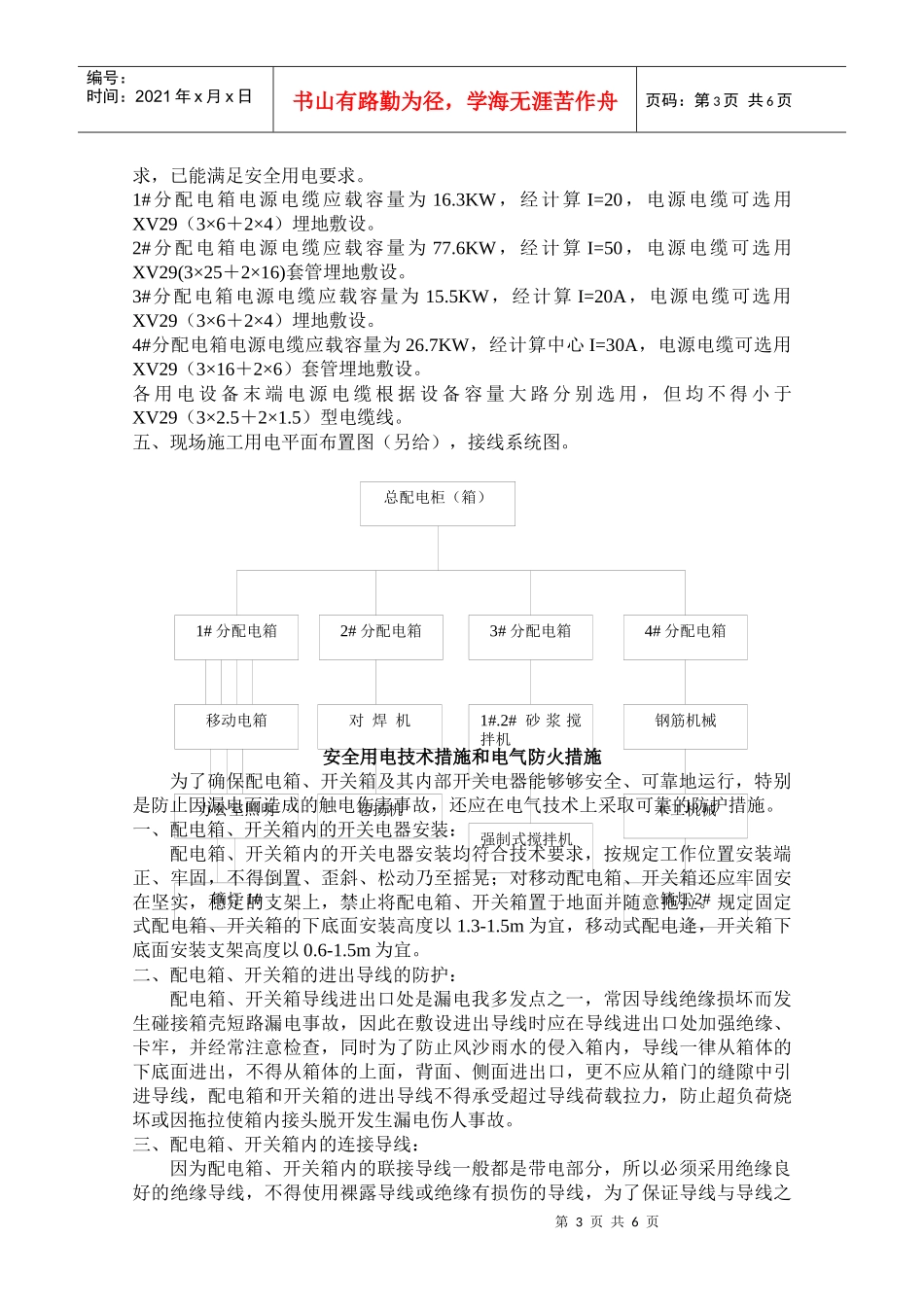

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页施工现场临时用电设计方案一、工程概况本工程系古龙集团有限公司拟建开发的，由厦门市诚实建设工程咨询公司监理，机械工业第五设计院设计的古龙工业园第一制罐联合工房6#为单层框架结构建筑面积为7654.09㎡,设计耐久年限均为50年；设计基准期50年。二、确定电源进线、敷设方法、配电室、总配电箱、分配电箱根据施工现场的实际情况，结合建设单位的许可，根据福建现场的布置，执行JGJ59—99新标准和JGJ46—88规范的有关要求设计。施工用电电源由高压配电柜引出至工地总电箱做为施工用电。在总配电箱处做重复接地，设一专用保护零线PE线。拟选用五芯铜芯电缆穿管埋地敷设至各分配电箱，根据施工需要拟设四个分配电箱，再由分配电箱给以下若干个末级开关箱配电，施工用电“三级配电二级保护”的要求。同时应做到“一机、一闸、一保险、一箱”，所有配电线路均分等级采用电缆套管埋地敷设。穿越车道地段的应穿钢管保护。线路分布详见施工用电平面布置图。三、负荷计算：附表：施工现场用电设备参数表编号用电设备名称数量（台）型号及铭牌技术参数换算后设备容量Pe1对焊机1100kVAJC60%COSφ=0.877.6kW2砂浆搅拌机2WUJ-2003kW380V6kW3弧焊机121kVAJC=65%380VCOSφ=0.8714.7kW4木工园盘机23kW380VCOSφ=0.86kW第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页5平板振动器21.1kW380Vη=0.852.2KW6插入式振动器41．1kWφ50380V2．η=0.854.4kW7钢筋弯曲机13kW380Vη=0.853kW8钢筋切断机13kW380Vη=0.853kW9钢筋弯箍机13kW380Vη=0.853kW10照明12高压镝灯ZMD3500W380V7.0kW11照明2办公照明0.5kW插座1.5KW4kW12卷扬机，井字架37.5kW380VCOSφ=0.822.5kWΣPe153.4kW2、负荷计算：本工程施工现场所有照明及用电设备总容量为ΣPe=153.4KW。根据现场设备的使用情况设备需用系数应取KX=0.44COSφ=0.8η=0.85I=KX×ΣPe×103/380×COSφ×η=0.44×153.4×103/380×0.8×0.85=26.9A四、总配电箱、分配电箱、末级开关箱导线截面的选择1、总配电箱的选择，根据安全用电的原则及本工程的特点，拟选用一台320A/380V的配电柜做为总配电装置。2、分配电箱根据施工需要量1#分配电箱选取用MGF-44-100Y型2#分配电箱选取用MGF-44-100Y型3#分配电箱选取用MGF-44-100Y型4#分配电箱选取用MGF-44-100Y型3、末级开头箱根据所控制设备容量的大小，分别选用MGK-34-20Y、MGK-34-32Y。4、照明灯控制箱选用MGF-22-20型5、总干线的截面选择：计算总容量为：ΣPe=153.4KWI=26.9A查表可选用铜芯橡皮电缆XV29（3×35＋2×16）型，由于套管保护埋地敷设，可免考虑机械强度要第3页共6页第2页共6页总配电柜（箱）1#分配电箱2#分配电箱3#分配电箱4#分配电箱移动电箱对焊机1#.2#砂浆搅拌机钢筋机械办公室照明卷扬机强制式搅拌机木工机械镝灯2#镝灯1#编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页求，已能满足安全用电要求。1#分配电箱电源电缆应载容量为16.3KW，经计算I=20，电源电缆可选用XV29（3×6＋2×4）埋地敷设。2#分配电箱电源电缆应载容量为77.6KW，经计算I=50，电源电缆可选用XV29(3×25＋2×16)套管埋地敷设。3#分配电箱电源电缆应载容量为15.5KW，经计算I=20A，电源电缆可选用XV29（3×6＋2×4）埋地敷设。4#分配电箱电源电缆应载容量为26.7KW，经计算中心I=30A，电源电缆可选用XV29（3×16＋2×6）套管埋地敷设。各用电设备末端电源电缆根据设备容量大路分别选用，但均不得小于XV29（3×2.5＋2×1.5）型电缆线。五、现场施工用电平面布置图（另给），接线系统图。安全用电技术措施和电气防火措施为了确保配电箱、开关箱及其内部开关电器能够够安全、可靠地运行，特别是防止因漏电而造成的触电伤害事故，还应在电气技术上采取可靠的防护措施。一、配电箱、开关箱内的开关电器安装：配电箱、开关箱内的开关电器安装均符合技术要求，按规定工作位置安装端正、牢固，不得倒置、歪斜、松动乃至摇晃；对移动配电箱、开关箱还应牢固安在坚实，稳定的支架上，禁...
