热处理工艺规程VIP免费

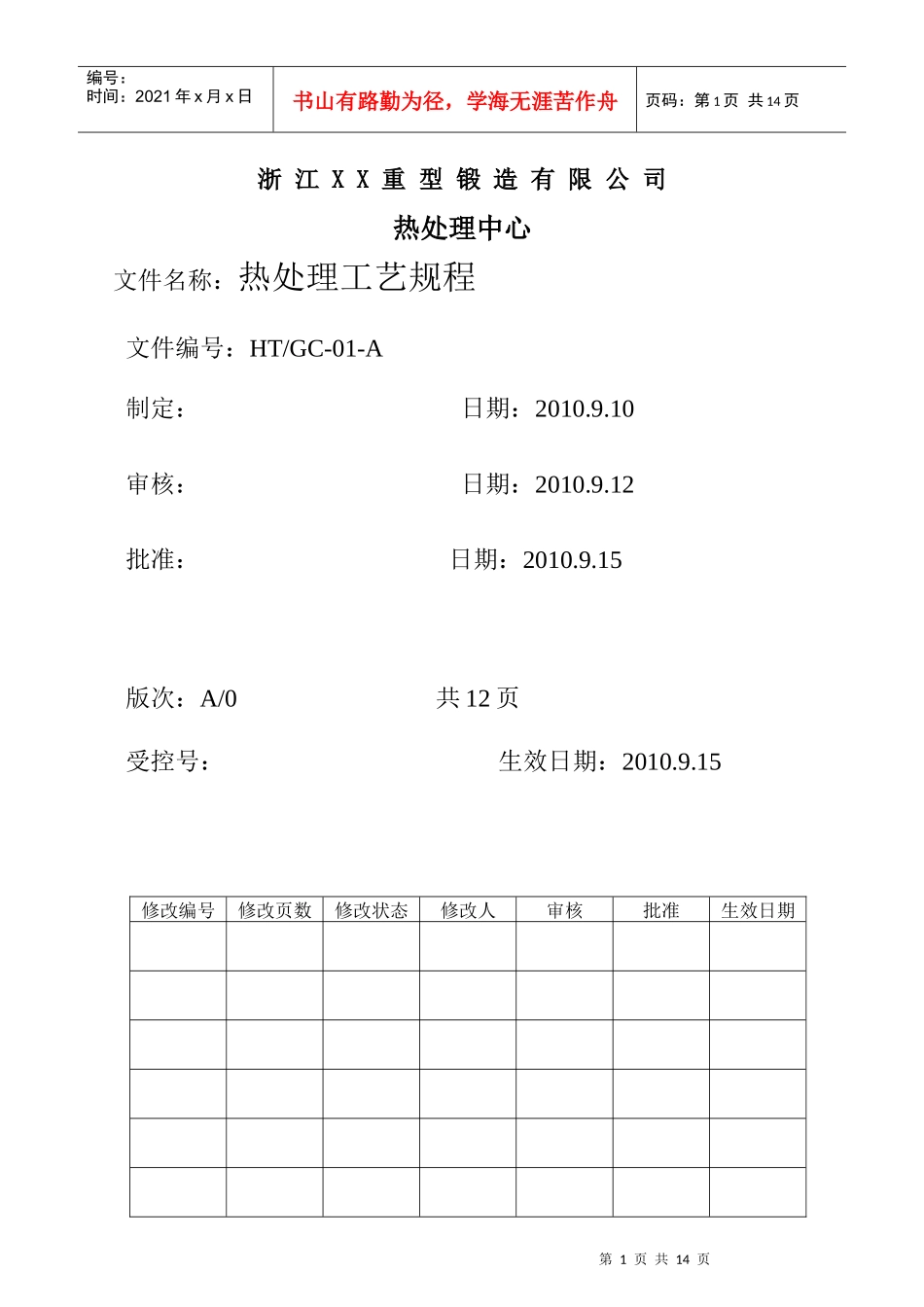

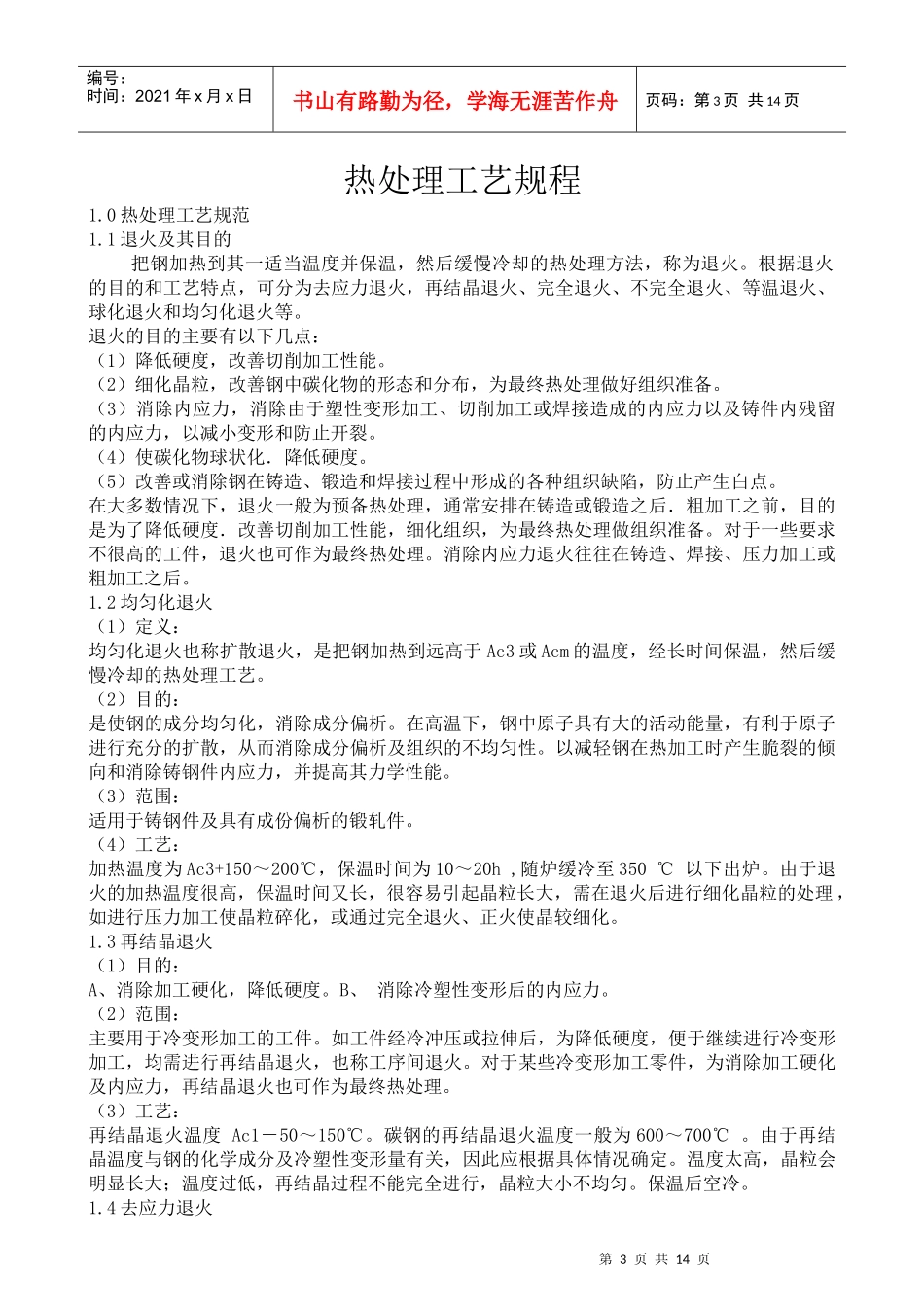

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页浙江XX重型锻造有限公司热处理中心文件名称：热处理工艺规程文件编号：HT/GC-01-A制定：日期：2010.9.10审核：日期：2010.9.12批准：日期：2010.9.15版次：A/0共12页受控号：生效日期：2010.9.15修改编号修改页数修改状态修改人审核批准生效日期第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页热处理工艺规程1.0热处理工艺规范1.1退火及其目的把钢加热到其一适当温度并保温，然后缓慢冷却的热处理方法，称为退火。根据退火的目的和工艺特点，可分为去应力退火，再结晶退火、完全退火、不完全退火、等温退火、球化退火和均匀化退火等。退火的目的主要有以下几点：（1）降低硬度，改善切削加工性能。（2）细化晶粒，改善钢中碳化物的形态和分布，为最终热处理做好组织准备。（3）消除内应力，消除由于塑性变形加工、切削加工或焊接造成的内应力以及铸件内残留的内应力，以减小变形和防止开裂。（4）使碳化物球状化．降低硬度。（5）改善或消除钢在铸造、锻造和焊接过程中形成的各种组织缺陷，防止产生白点。在大多数情况下，退火一般为预备热处理，通常安排在铸造或锻造之后．粗加工之前，目的是为了降低硬度．改善切削加工性能，细化组织，为最终热处理做组织准备。对于一些要求不很高的工件，退火也可作为最终热处理。消除内应力退火往往在铸造、焊接、压力加工或粗加工之后。1.2均匀化退火（1）定义：均匀化退火也称扩散退火，是把钢加热到远高于Ac3或Acm的温度，经长时间保温，然后缓慢冷却的热处理工艺。（2）目的：是使钢的成分均匀化，消除成分偏析。在高温下，钢中原子具有大的活动能量，有利于原子进行充分的扩散，从而消除成分偏析及组织的不均匀性。以减轻钢在热加工时产生脆裂的倾向和消除铸钢件内应力，并提高其力学性能。（3）范围：适用于铸钢件及具有成份偏析的锻轧件。（4）工艺：加热温度为Ac3+150～200℃，保温时间为10～20h,随炉缓冷至350℃以下出炉。由于退火的加热温度很高，保温时间又长，很容易引起晶粒长大，需在退火后进行细化晶粒的处理，如进行压力加工使晶粒碎化，或通过完全退火、正火使晶较细化。1.3再结晶退火（1）目的：A、消除加工硬化，降低硬度。B、消除冷塑性变形后的内应力。（2）范围：主要用于冷变形加工的工件。如工件经冷冲压或拉伸后，为降低硬度，便于继续进行冷变形加工，均需进行再结晶退火，也称工序间退火。对于某些冷变形加工零件，为消除加工硬化及内应力，再结晶退火也可作为最终热处理。（3）工艺：再结晶退火温度Ac1－50～150℃。碳钢的再结晶退火温度一般为600～700℃。由于再结晶温度与钢的化学成分及冷塑性变形量有关，因此应根据具体情况确定。温度太高，晶粒会明显长大；温度过低，再结晶过程不能完全进行，晶粒大小不均匀。保温后空冷。1.4去应力退火第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页（1）定义：去应力退火通常是将工件缓慢加热到Ac1以下一定温度，保温一段时间，然后缓慢冷却的热处理工艺。（2）目的：是消除工件的内应力，以减少和防止工件在后续加工和使用过程中发生变形或开裂。（3）范围：适用于铸件、锻件、焊接件、机械加工和形变加工后工件。（4）工艺：去应力退火温度为Ac1－100～200℃。在这一温度下，工件的内部组织不发生变化。加热温度越高，内应力消除得越彻底。当温度超过以600℃时，应力即可基本完全消除。机械加工中的去应力退火应在粗加工之后、精加工之前进行，退火温度应取下限或更低些。对薄壁或焊接件，为防止其变形，退火温度应适当降低。对于淬火（经回火）或调质过的工件，去应力退火温度应低于回火温度，以免降低硬度和强度。保温时间与工件大小及装炉量有关，一般为2～4h。工件截面厚度较大或装炉量较大时，保温时间可取上限或适当延长。为避免冷却过程中造成新的热应力，保温后应缓慢...
