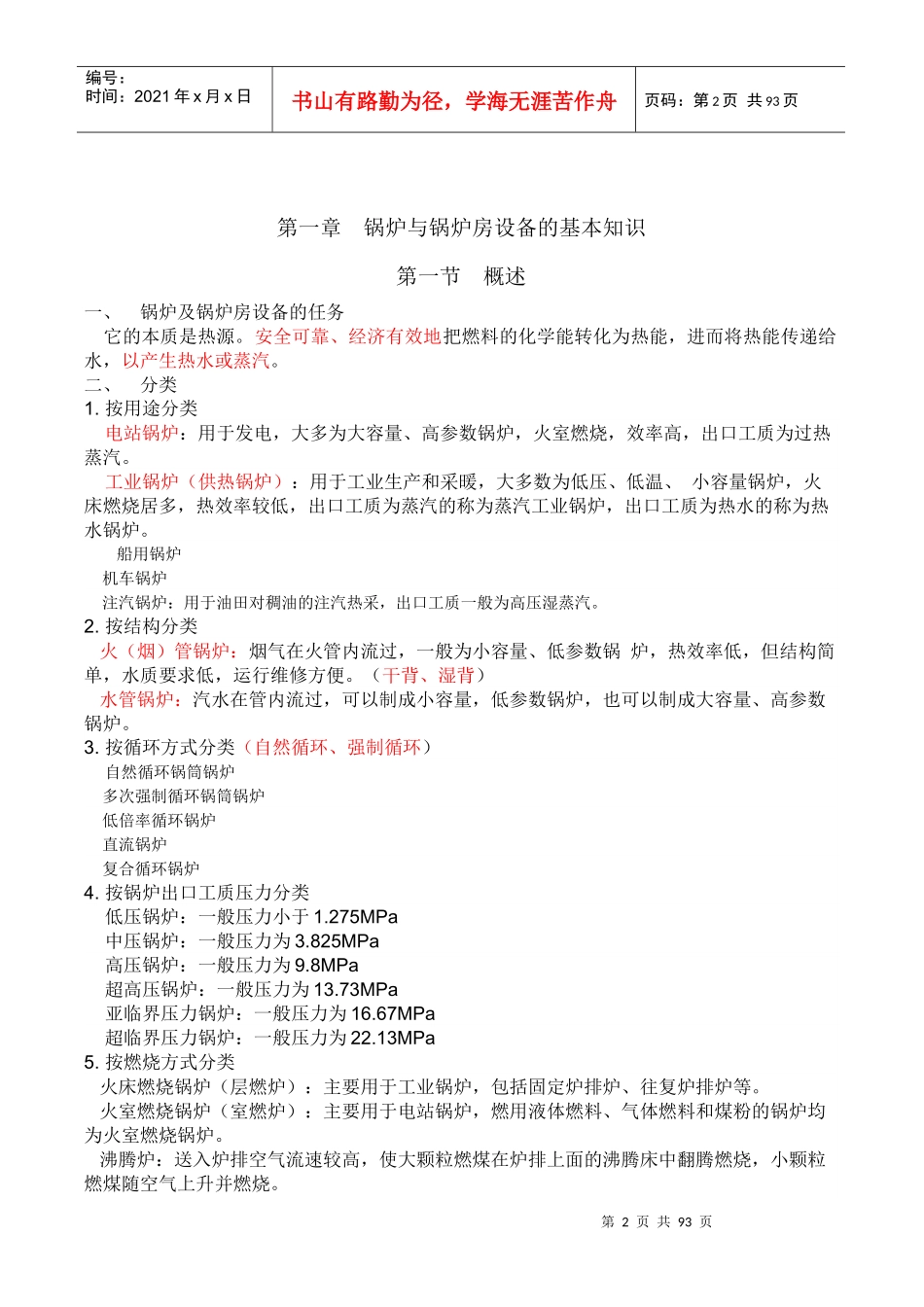

第1页共93页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共93页锅炉及锅炉房设备庞凤皎第2页共93页第1页共93页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共93页第一章锅炉与锅炉房设备的基本知识第一节概述一、锅炉及锅炉房设备的任务它的本质是热源。安全可靠、经济有效地把燃料的化学能转化为热能，进而将热能传递给水，以产生热水或蒸汽。二、分类1.按用途分类电站锅炉：用于发电，大多为大容量、高参数锅炉，火室燃烧，效率高，出口工质为过热蒸汽。工业锅炉（供热锅炉）：用于工业生产和采暖，大多数为低压、低温、小容量锅炉，火床燃烧居多，热效率较低，出口工质为蒸汽的称为蒸汽工业锅炉，出口工质为热水的称为热水锅炉。船用锅炉机车锅炉注汽锅炉：用于油田对稠油的注汽热采，出口工质一般为高压湿蒸汽。2.按结构分类火（烟）管锅炉：烟气在火管内流过，一般为小容量、低参数锅炉，热效率低，但结构简单，水质要求低，运行维修方便。（干背、湿背）水管锅炉：汽水在管内流过，可以制成小容量，低参数锅炉，也可以制成大容量、高参数锅炉。3.按循环方式分类（自然循环、强制循环）自然循环锅筒锅炉多次强制循环锅筒锅炉低倍率循环锅炉直流锅炉复合循环锅炉4.按锅炉出口工质压力分类低压锅炉：一般压力小于1.275MPa中压锅炉：一般压力为3.825MPa高压锅炉：一般压力为9.8MPa超高压锅炉：一般压力为13.73MPa亚临界压力锅炉：一般压力为16.67MPa超临界压力锅炉：一般压力为22.13MPa5.按燃烧方式分类火床燃烧锅炉（层燃炉）：主要用于工业锅炉，包括固定炉排炉、往复炉排炉等。火室燃烧锅炉（室燃炉）：主要用于电站锅炉，燃用液体燃料、气体燃料和煤粉的锅炉均为火室燃烧锅炉。沸腾炉：送入炉排空气流速较高，使大颗粒燃煤在炉排上面的沸腾床中翻腾燃烧，小颗粒燃煤随空气上升并燃烧。第3页共93页第2页共93页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共93页6.按所用燃料或能源分类固体燃料锅炉：燃用煤等固体燃料；液体燃料锅炉：燃用重油等液体燃料；气体燃料锅炉：燃用天然气等气体燃料；余热锅炉：利用冶金、石油化工等工业的余热作热源；原子能锅炉：利用核反应堆所释放热能作为热源的蒸汽发生器；废热锅炉：利用垃圾、树皮、废液等废料作为燃料的锅炉；其它能源锅炉：利用地热、太阳能等能源的蒸汽发生器或热水器。7.按排渣方式分类固态排渣锅炉液态排渣锅炉8.按炉膛烟气压力负压锅炉：炉膛压力保持负压，有送、引风机，是燃煤锅炉主要型式；微正压锅炉：炉膛表压2—5KPa，不需引风机，易于低氧燃烧；9.按锅筒布置分类锅炉锅筒数一般为一个或两个，锅筒可纵置或横置布置，现代锅筒型电站锅炉都采用单锅筒型式，工业锅炉采用单锅筒或双锅筒型式。10.按炉型分类锅炉炉型很多，有倒U型、塔型、箱型、T型、U型、N型、L型、D型、A型等。D型、A型用于工业锅炉，其它炉型一般用于电站锅炉。11.按锅炉房型式分类锅炉可作露天、半露天、室内、地下或洞内布置，工业锅炉一般采用室内布置，电站锅炉主要采用室内半露天或露天布置。12.按锅炉出厂型式分类可分为快装锅炉、组装锅炉和散装锅炉；小型锅炉可采用快装型式，电站锅炉一般为组装或散装。三、内容锅炉工作过程的基本理论和锅炉房设计的计算基础和基本方法。本门课程主要讲授章节：1，12，5，10，8，11(2，3，9).四、目的通过本课程的学习，具有锅炉房工艺设计以及运行管理的初步能力。第五节锅炉房设备的组成一、锅炉本体锅炉：汽锅、炉子附加受热面：蒸汽过热器，省煤器，空气预热器省煤器和空气预热器称为尾部受热面。20t以下的锅炉无空气预热器，蒸汽过热器只在生产工艺上有要求时设置，一般较少设置蒸汽过热器；而省煤器则是大多设置的受热面。二、锅炉房的辅助系统1.汽水系统热水系统第4页共93页第3页共93页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共93页蒸汽系统2.送、引风系统（单独配置）3.运煤除渣系统第5页共93页第4页共93页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共93页4.计...
