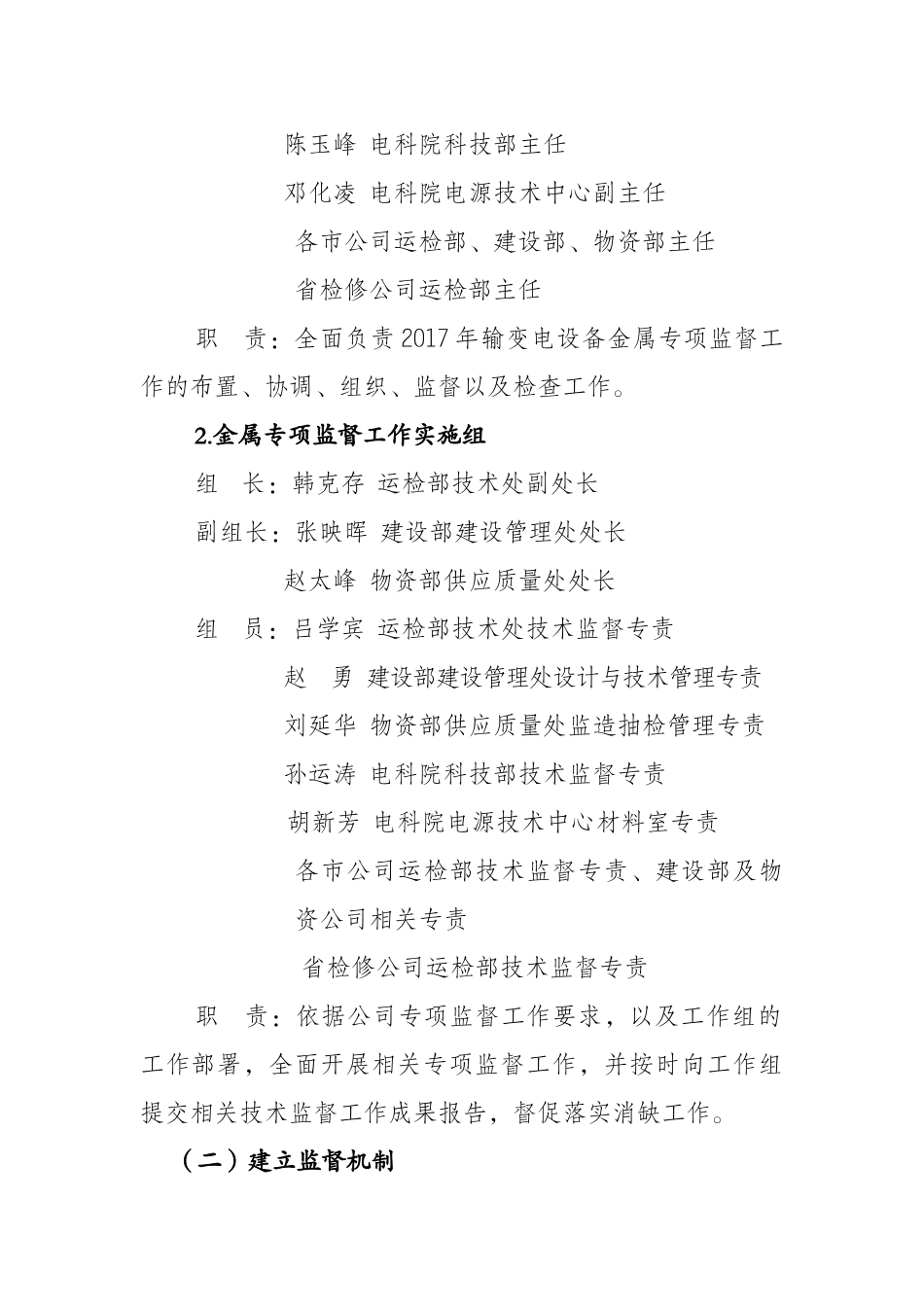

国网山东省电力公司2017年输变电设备金属专项技术监督工作方案一、工作目的落实《国网运检部关于开展2017年输变电设备金属专项技术监督工作的通知》（运检技术〔2016〕176号）要求，健全金属监督工作体系，加强金属监督人才队伍建设，实现金属技术监督工作常态化，提高金属材料入网质量，提升电网设备本质安全水平。二、工作组织（一）完善组织机构1.金属专项监督工作组组长：任志刚运检部主任副组长：杨立超运检部副主任谢顺建设部副主任蒋瑞金物资部副主任赵岩电科院副院长各市公司及检修公司生产副总经理（总工）组员：韩克存运检部技术处副处长张映晖建设部建设管理处处长赵太峰物资部供应质量处处长陈玉峰电科院科技部主任邓化凌电科院电源技术中心副主任各市公司运检部、建设部、物资部主任省检修公司运检部主任职责：全面负责2017年输变电设备金属专项监督工作的布置、协调、组织、监督以及检查工作。2.金属专项监督工作实施组组长：韩克存运检部技术处副处长副组长：张映晖建设部建设管理处处长赵太峰物资部供应质量处处长组员：吕学宾运检部技术处技术监督专责赵勇建设部建设管理处设计与技术管理专责刘延华物资部供应质量处监造抽检管理专责孙运涛电科院科技部技术监督专责胡新芳电科院电源技术中心材料室专责各市公司运检部技术监督专责、建设部及物资公司相关专责省检修公司运检部技术监督专责职责：依据公司专项监督工作要求，以及工作组的工作部署，全面开展相关专项监督工作，并按时向工作组提交相关技术监督工作成果报告，督促落实消缺工作。（二）建立监督机制1.成立技术监督协作区。根据地理位置，以“区域协作、资源共享、共同提升”为原则，成立青烟威、潍临日、淄德滨东、济（南）泰聊莱、济（宁）菏枣5大技术监督协作区，每个协作区明确牵头单位，原则上每年一轮换，最长不超过2年，牵头单位运检部主要负责人担任协作区负责人。2.成立省、市两级技术监督专家团队。省级技术监督专家团队（以下简称省级监督团队）由电科院、省检修公司专家组成，代表省公司开展500千伏及以上工程和220千伏重点工程监督，市级技术监督专家团队（以下简称市级监督团队）由协作区内市公司专家、电科院专家（必要时）组成，代表省公司开展220千伏及以下工程监督，必要时两级监督专家团队也可以抽调所监督工程的设备供货商参与。三、工作内容覆盖2017年可以开展金属监督的所有220千伏及以上输变电工程（附件1），专项监督项目内容为：（一）现场监督项目1.隔离开关触头镀银层厚度检测（隔离开关主要指户外敞开式隔离开关）；2.开关柜触头镀银层厚度检测;3.户外密封机构箱箱体厚度检测（隔离开关操作机构及二次设备的箱体、其它设备的控制、操作及检修电源箱等）;4.变电站不锈钢部件材质分析（不锈钢部件主要指GIS、敞开式隔离开关的传动轴销及主要设备的户外密闭箱体，含控制、操作及检修电源等箱体）；5.GIS壳体对接焊缝超声波检测（主要针对GIS壳体对接焊缝）；6.设备线夹、耐张线夹及引流板外观质量检查；7.输变电构支架镀锌层厚度检测（主要包括变电站出线门型架、主变构架、户外敞开式隔离开关、断路器、电流互感器、电压互感器等设备支架；输电线路角钢塔、钢管塔（杆））；8.输变电钢管结构焊缝质量检测（主要针对钢管对接环焊缝）;9.输电线路电力金属闭口销材质检测；10.“三跨”线路耐张线夹压接质量X射线检测；（二）送检项目11.输电线路紧固件螺栓楔负载和螺母保证载荷试验及螺栓螺母镀锌层厚度检测。四、监督项目要求（一）隔离开关触头镀银层厚度检测1.抽检比例新建变电工程每个厂家每种型号的隔离开关触头、触指抽取一相进行检测，接触面为必检部位。2.监督检测时机及方式在出厂验收阶段或安装调试阶段取样送检，并开展实验室检测。建议采用带镀银层测厚功能并能保证精度的便携式光谱仪等设备进行隔离开关触头厚度检测。该测量为无损检测，检测合格试件仍可用于工程使用。3.检测标准和质量判定依据按照DL/T486-2010《高压交流隔离开关和接地开关》第5.107.5条对导电回路的要求，所有的检测点中最小镀银层厚度不小于20μm。检测报告参考模板详见附件2相应模板。（二）...
