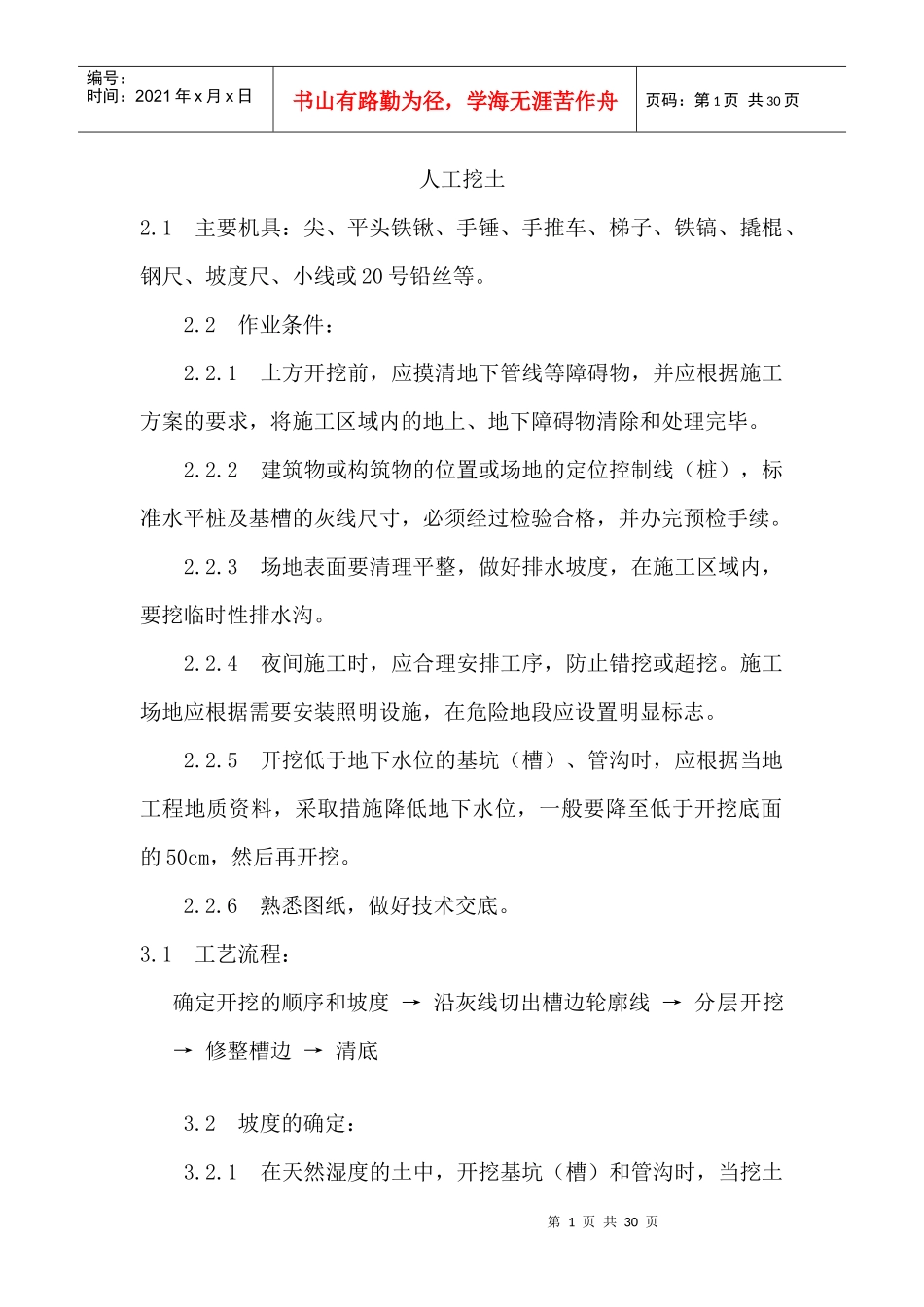

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页人工挖土2.1主要机具：尖、平头铁锹、手锤、手推车、梯子、铁镐、撬棍、钢尺、坡度尺、小线或20号铅丝等。2.2作业条件：2.2.1土方开挖前，应摸清地下管线等障碍物，并应根据施工方案的要求，将施工区域内的地上、地下障碍物清除和处理完毕。2.2.2建筑物或构筑物的位置或场地的定位控制线（桩），标准水平桩及基槽的灰线尺寸，必须经过检验合格，并办完预检手续。2.2.3场地表面要清理平整，做好排水坡度，在施工区域内，要挖临时性排水沟。2.2.4夜间施工时，应合理安排工序，防止错挖或超挖。施工场地应根据需要安装照明设施，在危险地段应设置明显标志。2.2.5开挖低于地下水位的基坑（槽）、管沟时，应根据当地工程地质资料，采取措施降低地下水位，一般要降至低于开挖底面的50cm，然后再开挖。2.2.6熟悉图纸，做好技术交底。3.1工艺流程：确定开挖的顺序和坡度→沿灰线切出槽边轮廓线→分层开挖→修整槽边→清底3.2坡度的确定：3.2.1在天然湿度的土中，开挖基坑（槽）和管沟时，当挖土第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页深度不超过下列数值的规定，可不放坡，不加支撑。3.2.1.1密实、中密的砂土和碎石类土（充填物为砂土）一1.0m；3.2.1.2硬塑、可塑的粘质粉土及粉质粘土一1.25m；3.2.1.3硬塑、可塑的粘土和碎石类土（充填物为粘性土）一1.5m；3.2.1.4坚硬的粘土一2.0m。3.2.2超过上述规定深度，在5m以内时，当土具有天然湿度，构造均匀，水文地质条件好，且无地下水，不加支撑的基坑（槽）和管沟，必须放坡。边坡最陡坡度应符合表1-1的规定。3.3根据基础和土质以及现场出土等条件，要合理确定开挖顺序，然后再分段分层平均开挖。各类土的边坡坡度表1-1边坡坡度(高∶宽)坡顶无荷载坡质有静载坡顶有动载1中密的砂土1∶1.001∶1.251∶1.502中密的碎石类土(充填物为砂土)1∶0.751∶1.001∶1.253硬塑的轻亚粘土1∶0.671∶0.751∶1.004中密的碎石类土(充填物为粘性土)1∶0.501∶0.671∶0.75第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页5硬塑的亚粘土、粘土1∶0.331∶0.501∶0.676老黄土1∶0.101∶0.251∶0.337软土(经井点降水后)1∶1.00??3.3.1开挖各种浅基础，如不放坡时，应先沿灰线直边切出槽边的轮廓线。3.3.2开挖各种槽坑：3.3.2.1浅条形基础。一般粘性土可自上而下分层开挖，每层深度以60cm为宜，从开挖端都逆向倒退按踏步型挖掘。碎石类土先用镐翻松，正向挖掘，每层深度，视翻土厚度而定，每层应清底和出土，然后逐步挖掘。3.3.2.2浅管沟。与浅的条形基础开挖基本相同，仅沟帮不切直修平。标高按龙门板上平往下返出沟底尺寸，当挖土接近设计标高时，再从两端龙门板下面的沟底标高上返50cm为基准点，拉小线用尺检查沟底标高，最后修整沟底。3.3.2.3开挖放坡的坑（槽）和管沟时，应先按施工方案规定的坡度，粗略开挖，再分层按坡度要求做出坡度线，每隔3rn左右做出一条，以此线为准进行铲坡。深管沟挖土时，应在沟帮中间留出宽度80cm左右的倒土台。3.3.2.4开挖大面积线基坑时，沿坑三面同时开挖，挖出的土方装入手推车或翻斗车，由未开挖的一面运至弃土地点。第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页3.4开挖基坑（槽）或管沟，当接近地下水位时，应先完成标高最低处的挖方，以便在该处集中排水。开挖后，在挖到距槽底50cm以内时，测量放线人员应配合抄出距槽底50cm平线；自每条槽端部20cm处每隔2～3m，在槽帮上钉水平标高小木橛。在挖至接近槽底标高时，用尺或事先量好的50cm标准尺杆，随时以小木橛上平，校核槽底标高。最后由两端轴线（中心线）引桩拉通线，检查距槽边尺寸，确定槽宽标准，据此修整槽帮，最后清除槽底土方，修底铲平。3.5基坑（槽）管沟的直立帮和坡度，在开挖过程和敞露期间应防止塌方，必要时应加以保护。在开挖槽边弃土时，应保证边坡和直立帮的稳定。当土质良好时，抛于槽边的土方（或材料...
