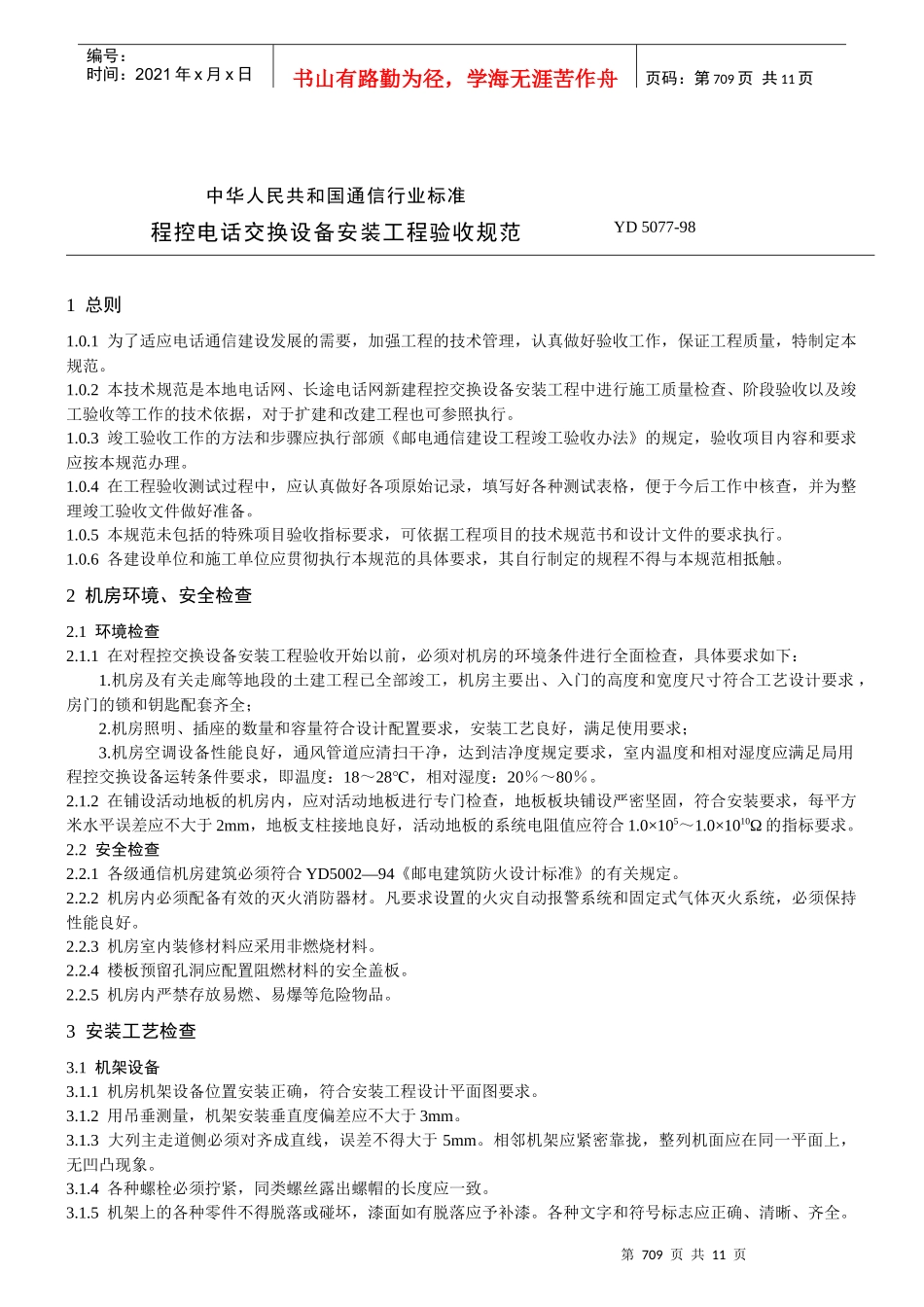

第709页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第709页共11页中华人民共和国通信行业标准程控电话交换设备安装工程验收规范YD5077-981总则1.0.1为了适应电话通信建设发展的需要，加强工程的技术管理，认真做好验收工作，保证工程质量，特制定本规范。1.0.2本技术规范是本地电话网、长途电话网新建程控交换设备安装工程中进行施工质量检查、阶段验收以及竣工验收等工作的技术依据，对于扩建和改建工程也可参照执行。1.0.3竣工验收工作的方法和步骤应执行部颁《邮电通信建设工程竣工验收办法》的规定，验收项目内容和要求应按本规范办理。1.0.4在工程验收测试过程中，应认真做好各项原始记录，填写好各种测试表格，便于今后工作中核查，并为整理竣工验收文件做好准备。1.0.5本规范未包括的特殊项目验收指标要求，可依据工程项目的技术规范书和设计文件的要求执行。1.0.6各建设单位和施工单位应贯彻执行本规范的具体要求，其自行制定的规程不得与本规范相抵触。2机房环境、安全检查2.1环境检查2.1.1在对程控交换设备安装工程验收开始以前，必须对机房的环境条件进行全面检查，具体要求如下：1.机房及有关走廊等地段的土建工程已全部竣工，机房主要出、入门的高度和宽度尺寸符合工艺设计要求，房门的锁和钥匙配套齐全；2.机房照明、插座的数量和容量符合设计配置要求，安装工艺良好，满足使用要求；3.机房空调设备性能良好，通风管道应清扫干净，达到洁净度规定要求，室内温度和相对湿度应满足局用程控交换设备运转条件要求，即温度：18～28℃，相对湿度：20％～80％。2.1.2在铺设活动地板的机房内，应对活动地板进行专门检查，地板板块铺设严密坚固，符合安装要求，每平方米水平误差应不大于2mm，地板支柱接地良好，活动地板的系统电阻值应符合1.0×105～1.0×1010Ω的指标要求。2.2安全检查2.2.1各级通信机房建筑必须符合YD5002—94《邮电建筑防火设计标准》的有关规定。2.2.2机房内必须配备有效的灭火消防器材。凡要求设置的火灾自动报警系统和固定式气体灭火系统，必须保持性能良好。2.2.3机房室内装修材料应采用非燃烧材料。2.2.4楼板预留孔洞应配置阻燃材料的安全盖板。2.2.5机房内严禁存放易燃、易爆等危险物品。3安装工艺检查3.1机架设备3.1.1机房机架设备位置安装正确，符合安装工程设计平面图要求。3.1.2用吊垂测量，机架安装垂直度偏差应不大于3mm。3.1.3大列主走道侧必须对齐成直线，误差不得大于5mm。相邻机架应紧密靠拢，整列机面应在同一平面上，无凹凸现象。3.1.4各种螺栓必须拧紧，同类螺丝露出螺帽的长度应一致。3.1.5机架上的各种零件不得脱落或碰坏，漆面如有脱落应予补漆。各种文字和符号标志应正确、清晰、齐全。第710页共11页第709页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第710页共11页3.1.6机架、列架必须按施工图的抗震要求进行加固。3.1.7告警显示单元安装位置端正合理，告警标示清楚。3.2机台和终端设备3.2.1机台位置安装正确，台列安装整齐，机台边缘应成一直线，相邻机台紧密靠拢，台面相互保持水平，衔接处无明显高低不平现象。3.2.2终端设备应配备完整，安装就位，标志齐全、正确。3.3总配线架及各种配线架3.3.1总配线架底座位置应与成端电缆上线槽或上线孔洞相对应。跳线环安装位置应平直整齐。3.3.2总配线架滑梯安装应牢固可靠，滑动平稳，滑梯轨道拼接平正，手闸灵敏。3.3.3总配线架及各种配线架(含数字配线架、中间配线架等)各直列上下两端垂直误差应不大于3mm，底座水平误差每米不大于2mm。3.3.4配线架接线板安装位置应符合施工图设计，各种标志完整齐全。3.3.5配线架必须按施工图要求进行抗震加固。3.3.6总配线架直列告警装置及总告警装置设备安装齐全。3.4电缆走道及槽道3.4.1电缆走道及槽道的安装位置应符合施工图设计的规定，左右偏差不得超过50mm。3.4.2安装走道应符合下列规定：1.水平走道应与列架保持平行或直角相交，水平度每米偏差不超过2mm。2.垂直走道应与地面保持垂直并无倾斜现象，垂直度偏差不超过3mm。3.走道吊架的安装应整齐牢固，保持垂直，无歪斜现象。3.4.3电缆走...
