筏板基础施工工艺(DOC67页)VIP免费

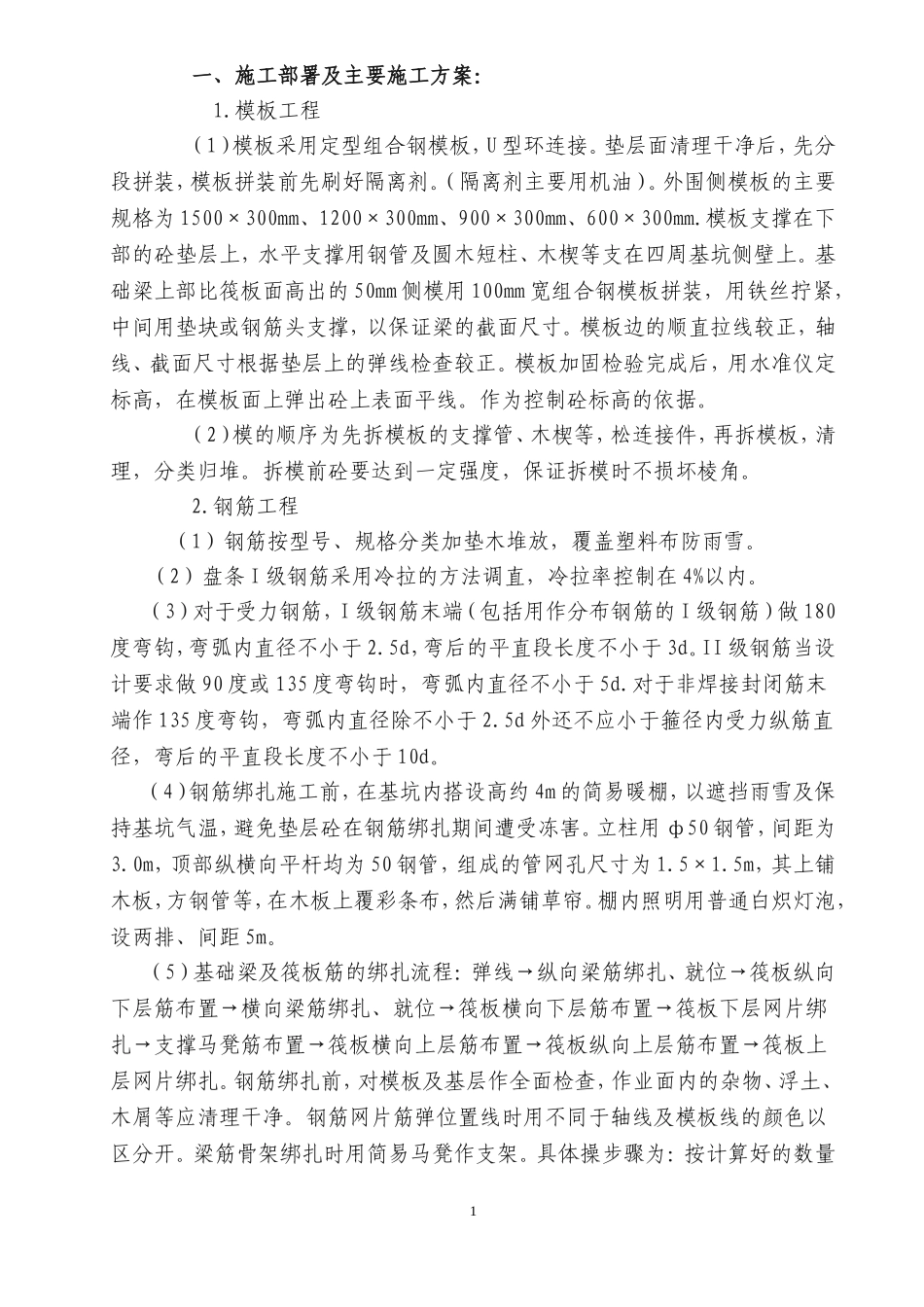

一、施工部署及主要施工方案：1.模板工程（1）模板采用定型组合钢模板，U型环连接。垫层面清理干净后，先分段拼装，模板拼装前先刷好隔离剂。（隔离剂主要用机油）。外围侧模板的主要规格为1500×300mm、1200×300mm、900×300mm、600×300mm.模板支撑在下部的砼垫层上，水平支撑用钢管及圆木短柱、木楔等支在四周基坑侧壁上。基础梁上部比筏板面高出的50mm侧模用100mm宽组合钢模板拼装，用铁丝拧紧，中间用垫块或钢筋头支撑，以保证梁的截面尺寸。模板边的顺直拉线较正，轴线、截面尺寸根据垫层上的弹线检查较正。模板加固检验完成后，用水准仪定标高，在模板面上弹出砼上表面平线。作为控制砼标高的依据。（2）模的顺序为先拆模板的支撑管、木楔等，松连接件，再拆模板，清理，分类归堆。拆模前砼要达到一定强度，保证拆模时不损坏棱角。2.钢筋工程（1）钢筋按型号、规格分类加垫木堆放，覆盖塑料布防雨雪。（2）盘条I级钢筋采用冷拉的方法调直，冷拉率控制在4%以内。（3）对于受力钢筋，I级钢筋末端（包括用作分布钢筋的I级钢筋）做180度弯钩，弯弧内直径不小于2.5d，弯后的平直段长度不小于3d。II级钢筋当设计要求做90度或135度弯钩时，弯弧内直径不小于5d.对于非焊接封闭筋末端作135度弯钩，弯弧内直径除不小于2.5d外还不应小于箍径内受力纵筋直径，弯后的平直段长度不小于10d。（4）钢筋绑扎施工前，在基坑内搭设高约4m的简易暖棚，以遮挡雨雪及保持基坑气温，避免垫层砼在钢筋绑扎期间遭受冻害。立柱用ф50钢管，间距为3.0m，顶部纵横向平杆均为50钢管，组成的管网孔尺寸为1.5×1.5m，其上铺木板，方钢管等，在木板上覆彩条布，然后满铺草帘。棚内照明用普通白炽灯泡，设两排、间距5m。（5）基础梁及筏板筋的绑扎流程：弹线→纵向梁筋绑扎、就位→筏板纵向下层筋布置→横向梁筋绑扎、就位→筏板横向下层筋布置→筏板下层网片绑扎→支撑马凳筋布置→筏板横向上层筋布置→筏板纵向上层筋布置→筏板上层网片绑扎。钢筋绑扎前，对模板及基层作全面检查，作业面内的杂物、浮土、木屑等应清理干净。钢筋网片筋弹位置线时用不同于轴线及模板线的颜色以区分开。梁筋骨架绑扎时用简易马凳作支架。具体操步骤为：按计算好的数量1摆放箍筋→穿主筋→画箍筋位置线→绑扎骨架→撤支架就位骨架。骨架上部纵筋与箍筋宜用套扣绑扎，绑扎应牢固、到位，使骨架不发生倾斜、松动。纵横向梁筋骨架就位前要垫好梁筋及筏板下层筋的保护层垫块，数量要足够。筏板网片采用八字扣绑扎，相交点全部绑扎，相邻交点的绑扎方相不宜相同。上下层网片中间用马凳筋支撑，保证上层网片位置准确，绑扎牢固，无松动。（6）钢筋的接头形式，筏板内受力筋及分布筋采用绑扎搭接，搭接位置及搭接长度按设计要求。基础架纵筋采用单面（双面）搭接电弧焊，焊接接头位置及焊缝长度按设计及规范要求，焊接试件按规范要求留置、试验。2.砼工程（1）采用现场机械搅拌、砼输送泵泵送的方案。考虑冬期施工，并要能有效防止连续降雪对砼浇筑施工的影响，砼冬期施工采用综合蓄热、砼掺外加剂，辅以暖棚施工法。（2）配合比的试配按泵送的要求，坍落度达到150-180mm，水泥选用普通硅酸盐水泥32.5号，砂为中砂，石子为5-25mm粒径碎石，外加剂选砼泵送防冻剂，早强减水型。拌合水为自来水。砼配合比由现场原材料取样送试验室试配后确定，现场施工时再根据测定的粗细骨料实际含水量，对试验室配比单作以调整。（3）浇筑的顺序是先浇筑I段，后浇筑II段。浇筑I段砼时的施工流向是先自A30轴至A1轴，再拐至16轴处后浇带边；浇筑II段砼时的施工流向是自58轴至18轴处后浇带边。（4）浇砼前应做到：①钢筋已作完隐检验收，符合设计要求。②砼输送泵管支架已搭设完成，支架牢固可靠，并保证支撑件及其上的泵管不压钢筋及模板。支架支撑管件应独立设置，不能与模板支架或钢管连接。③砼搅拌机负荷试运转正常。④砼输送泵调试完毕，加水试压正常，泵管已连接，密封完好。⑤计量器具如磅秤、台秤等经检查核实无误，砼搅拌机上的加水量计量器试运行准确。⑥砼振捣器经检验试运转正。⑦水泥、砂、石、外加剂等材料现场已有足够的储存量，并已落...
