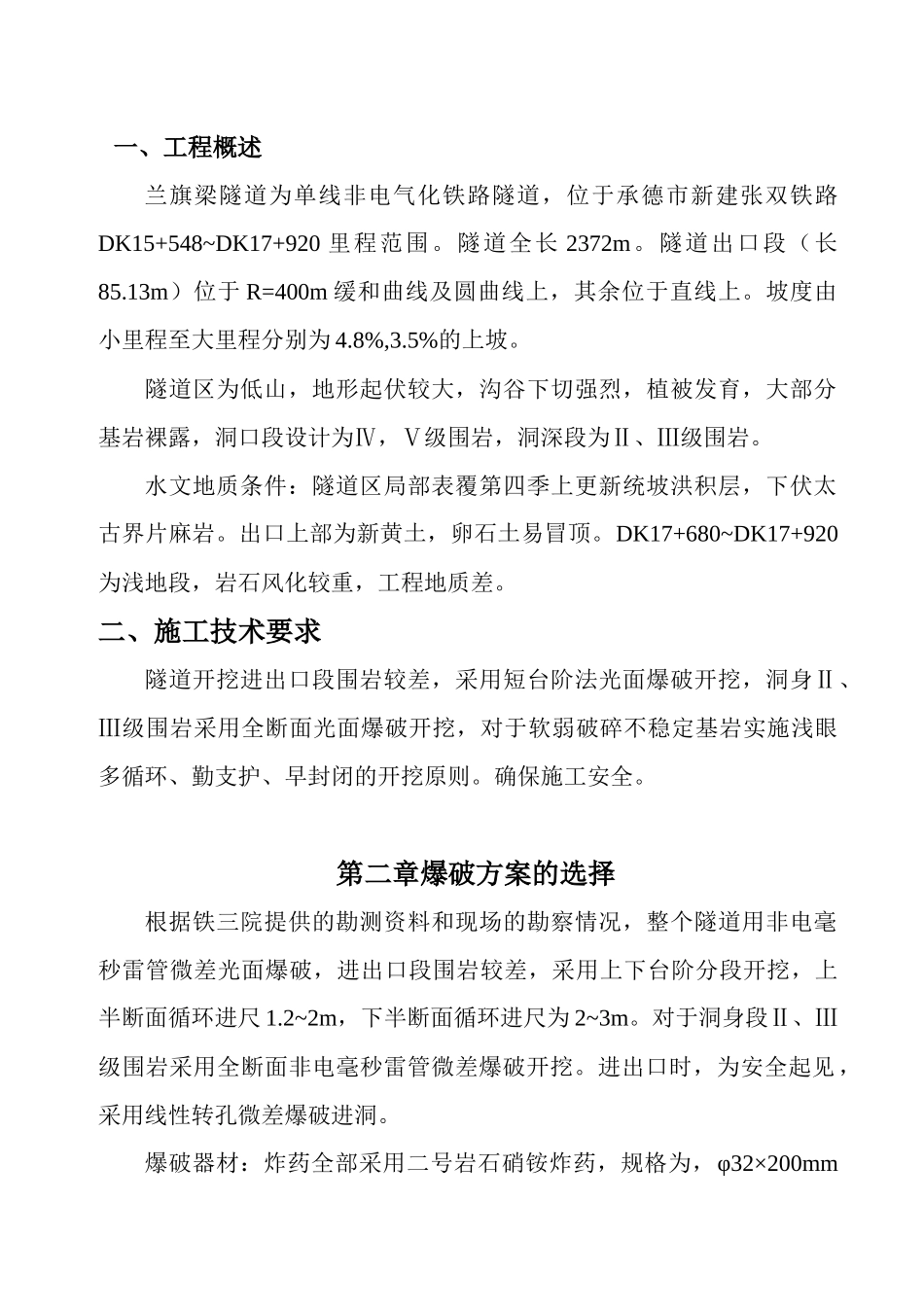

承德市新建张双铁路兰旗梁隧道光面爆破施工作业指导书文件编号：FXXX/OM-CHD.001受控状态：编制：审核：批准：发放编号：XXXX承德项目经理部2002年8月25日目录第一章工程概述——————————————————2第二章爆破方案的选择———————————————2第三章爆破方案设计————————————————3第四章安全设计及安全措施—————————————5第五章施工组织管理及管理机构———————————13第一章工程概况一、工程概述兰旗梁隧道为单线非电气化铁路隧道，位于承德市新建张双铁路DK15+548~DK17+920里程范围。隧道全长2372m。隧道出口段（长85.13m）位于R=400m缓和曲线及圆曲线上，其余位于直线上。坡度由小里程至大里程分别为4.8%,3.5%的上坡。隧道区为低山，地形起伏较大，沟谷下切强烈，植被发育，大部分基岩裸露，洞口段设计为Ⅳ，Ⅴ级围岩，洞深段为Ⅱ、Ⅲ级围岩。水文地质条件：隧道区局部表覆第四季上更新统坡洪积层，下伏太古界片麻岩。出口上部为新黄土，卵石土易冒顶。DK17+680~DK17+920为浅地段，岩石风化较重，工程地质差。二、施工技术要求隧道开挖进出口段围岩较差，采用短台阶法光面爆破开挖，洞身Ⅱ、Ⅲ级围岩采用全断面光面爆破开挖，对于软弱破碎不稳定基岩实施浅眼多循环、勤支护、早封闭的开挖原则。确保施工安全。第二章爆破方案的选择根据铁三院提供的勘测资料和现场的勘察情况，整个隧道用非电毫秒雷管微差光面爆破，进出口段围岩较差，采用上下台阶分段开挖，上半断面循环进尺1.2~2m，下半断面循环进尺为2~3m。对于洞身段Ⅱ、Ⅲ级围岩采用全断面非电毫秒雷管微差爆破开挖。进出口时，为安全起见，采用线性转孔微差爆破进洞。爆破器材：炸药全部采用二号岩石硝铵炸药，规格为，φ32×200mm和φ20×200mm。并采用1~13段非电毫秒雷管、火雷管、导火索引爆。开挖方案和机具：进出口采用以起拱线分上下两个断面开挖上断面超前开挖，形成一台阶，台阶长度可根据围岩情况适当调整。洞身段采用全断面一次光面爆破。凿岩机系国产YGP-28气腿式风动凿岩机，上半断面采用人工和手推车倒运，下半断面采用侧卸式装载机装碴，汽车运输，洞身段直接采用侧卸式装载机装碴汽车运输。第三章爆破方案设计一、爆破设计原则爆破设计的原则是安全稳妥、施工便利、合理循环进尺、保持各工序相互配合、均衡施工。爆破要求：１．后成形规整，符合设计轮廓，减少超挖，超挖量不得超过5%。２．痕迹保存率硬岩≥80%，中硬岩≥70%，软岩≥50%，并应在开挖面上均匀分布。３．台阶爆破时，两爆破衔接台阶的最大尺寸不得大于15cm。二、爆破参数的选定根据该隧道的地质情况和爆破机具与爆破材料采用非电毫秒雷管微差光面爆破。设计参数的选定：1、周边眼距离E：Ⅱ级围岩E为50~65cmⅢ级围岩E为45~50cm,ⅣⅤ级围岩E为40~45cm2、周边眼抵抗线W：Ⅱ级围岩W为75~80cmⅢ级围岩W为60~75cm,ⅣⅤ级围岩W为50~65cm3、装药集中度q：Ⅱ级围岩q为0.30~0.35cmⅢ级围岩q为0.25~35cm,ⅣⅤ级围岩q为0.08~0.12cm4、辅助眼间距70~85。5、爆破炮眼布置图见附图：6、主要施工工艺(1)光面爆破施工工艺1）全断面开挖光面爆破1>拱部光爆周边采用小直径φ20×200mm的硝铵炸药进行不耦合装药，其它眼采用φ32×200mm的硝铵炸药。2>掏槽方式：采取楔形掏槽。3>炮眼深度：除掏槽眼垂直深度2.4m外，其均垂直深度2.2m。4>钻孔：①准备工作：测出轨面线和中线，凿岩台架就位，画出轮廓线。②采用YT28风钻钻孔，钻眼孔径φ42mm。③钻眼应符合下列要求：A、掏槽眼：深度、角度按设计施工，眼口间距误差和眼间距误差不大于5cm。B、掘进眼：眼口排距、行距误差不大于6cm。C、内圈眼：与周边眼的排距误差不大于5cm。D、周边眼：炮眼间距误差不大于5cm，外斜率不应大于5cm/m，与内圈眼间最小抵抗线误差不应大于5cm，钻孔位置在轮廓线上。E、当开挖面凸凹不平时，应按实际情况调整炮眼深度，力求所有炮眼（除掏槽眼外）眼底在同一垂直面上。F、钻眼完毕，按炮眼布置图进行检查做好记录，有不符合要求的炮眼应重钻。5>装药作业装药前应将炮眼内的水、泥浆、石粉吹洗干净，检查炮眼达到设计要...
