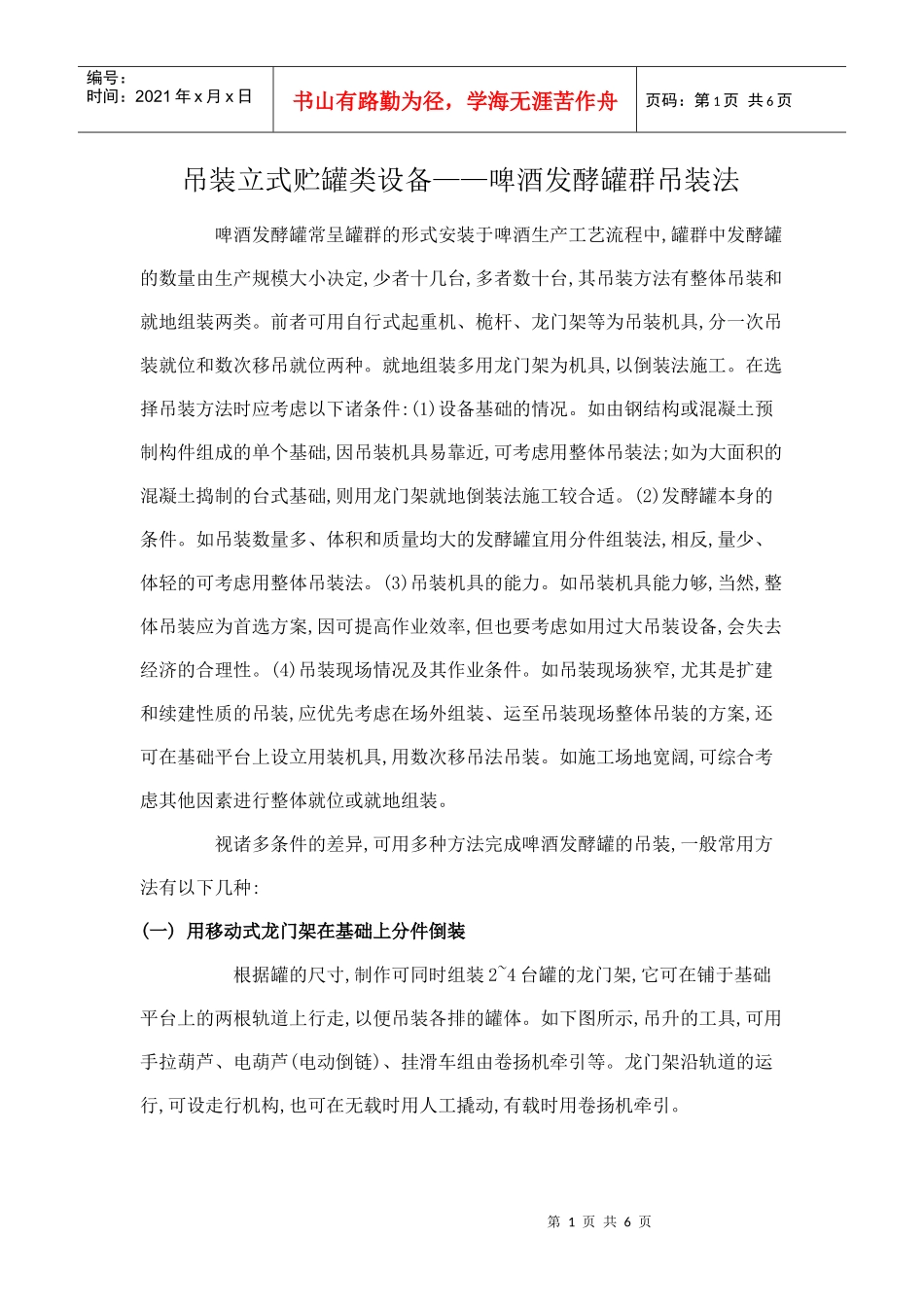

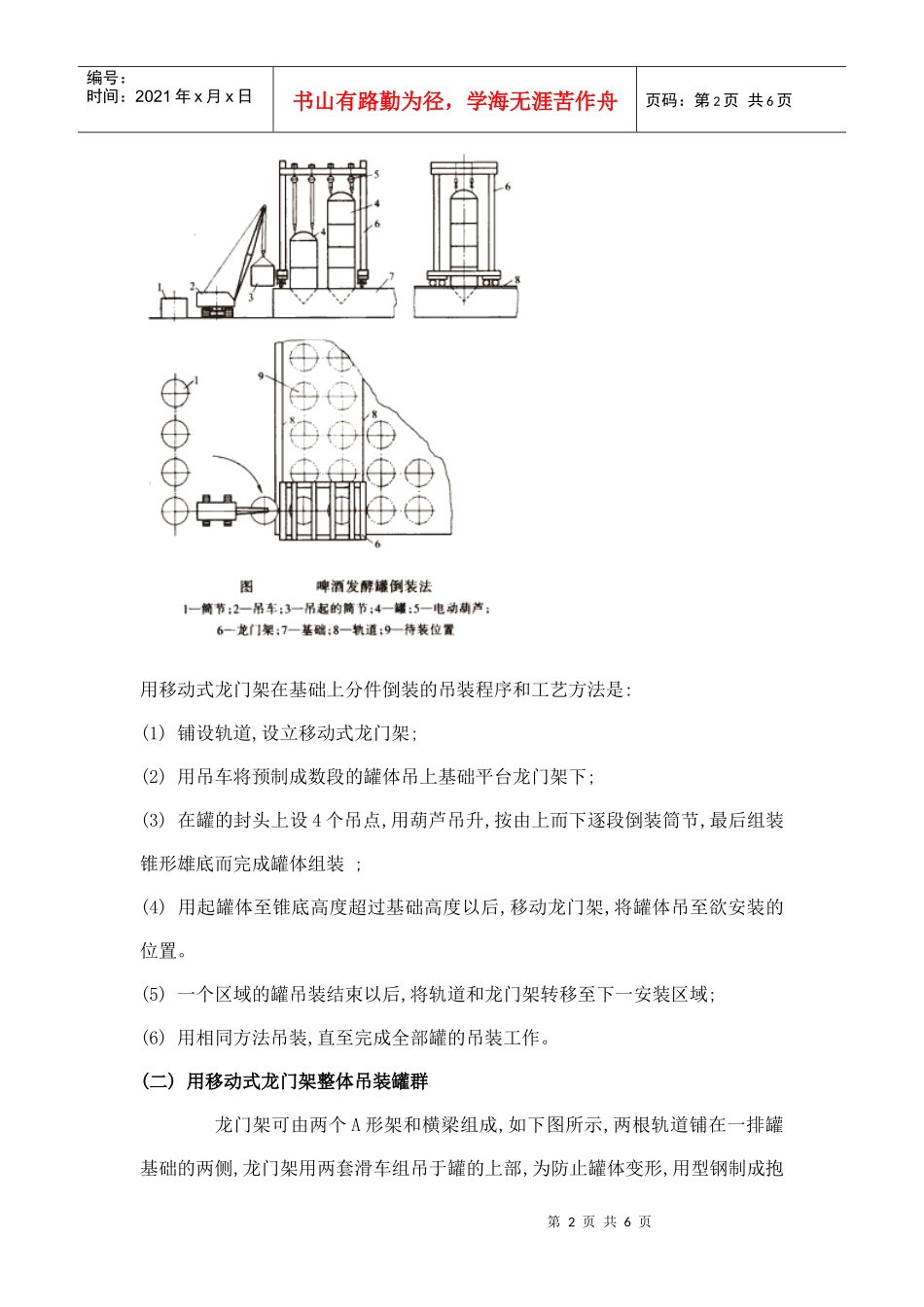

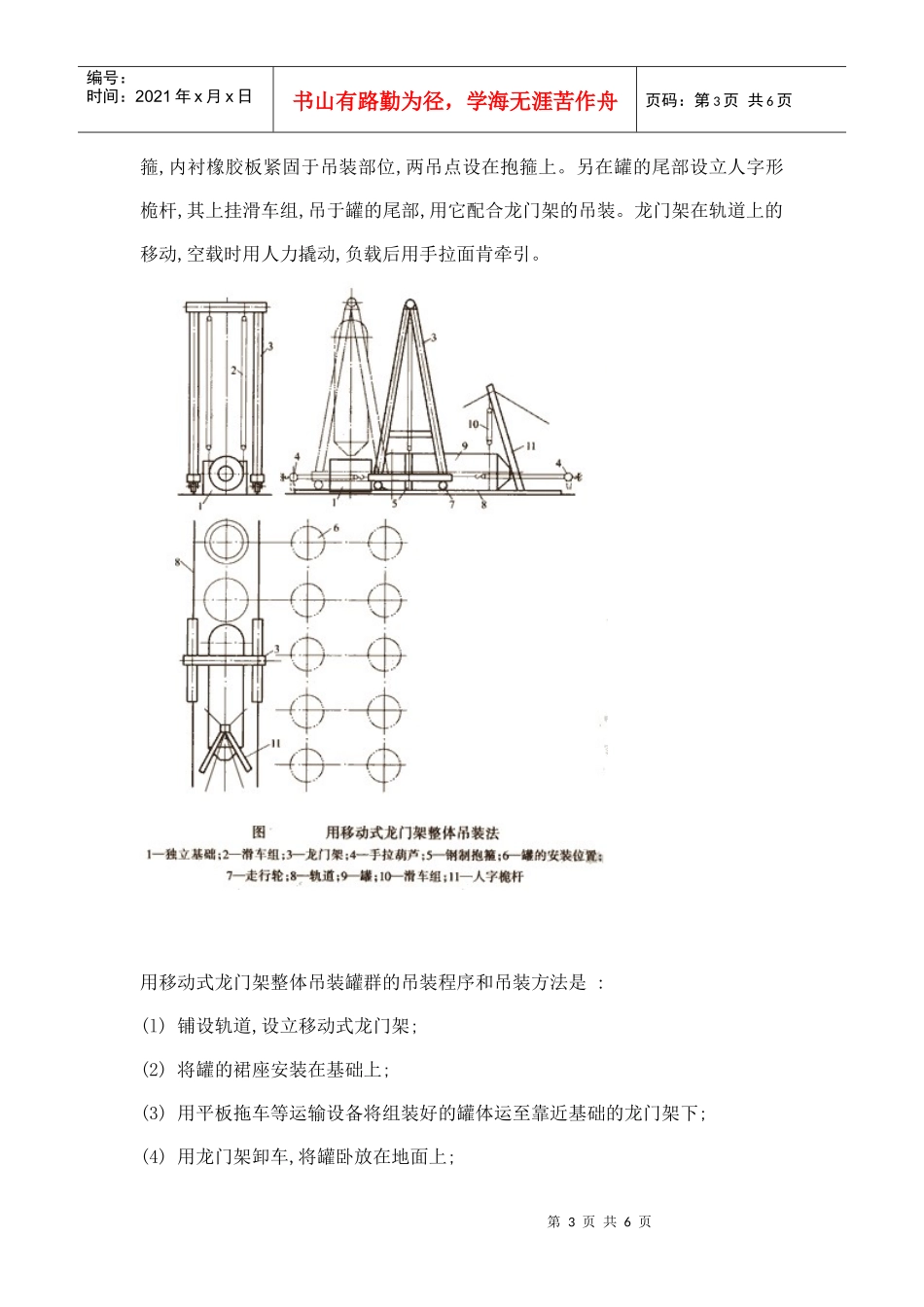

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页吊装立式贮罐类设备——啤酒发酵罐群吊装法啤酒发酵罐常呈罐群的形式安装于啤酒生产工艺流程中,罐群中发酵罐的数量由生产规模大小决定,少者十几台,多者数十台,其吊装方法有整体吊装和就地组装两类。前者可用自行式起重机、桅杆、龙门架等为吊装机具,分一次吊装就位和数次移吊就位两种。就地组装多用龙门架为机具,以倒装法施工。在选择吊装方法时应考虑以下诸条件:(1)设备基础的情况。如由钢结构或混凝土预制构件组成的单个基础,因吊装机具易靠近,可考虑用整体吊装法;如为大面积的混凝土捣制的台式基础,则用龙门架就地倒装法施工较合适。(2)发酵罐本身的条件。如吊装数量多、体积和质量均大的发酵罐宜用分件组装法,相反,量少、体轻的可考虑用整体吊装法。(3)吊装机具的能力。如吊装机具能力够,当然,整体吊装应为首选方案,因可提高作业效率,但也要考虑如用过大吊装设备,会失去经济的合理性。(4)吊装现场情况及其作业条件。如吊装现场狭窄,尤其是扩建和续建性质的吊装,应优先考虑在场外组装、运至吊装现场整体吊装的方案,还可在基础平台上设立用装机具,用数次移吊法吊装。如施工场地宽阔,可综合考虑其他因素进行整体就位或就地组装。视诸多条件的差异,可用多种方法完成啤酒发酵罐的吊装,一般常用方法有以下几种:(一)用移动式龙门架在基础上分件倒装根据罐的尺寸,制作可同时组装2~4台罐的龙门架,它可在铺于基础平台上的两根轨道上行走,以便吊装各排的罐体。如下图所示,吊升的工具,可用手拉葫芦、电葫芦(电动倒链)、挂滑车组由卷扬机牵引等。龙门架沿轨道的运行,可设走行机构,也可在无载时用人工撬动,有载时用卷扬机牵引。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页用移动式龙门架在基础上分件倒装的吊装程序和工艺方法是:(1)铺设轨道,设立移动式龙门架;(2)用吊车将预制成数段的罐体吊上基础平台龙门架下;(3)在罐的封头上设4个吊点,用葫芦吊升,按由上而下逐段倒装筒节,最后组装锥形雄底而完成罐体组装;(4)用起罐体至锥底高度超过基础高度以后,移动龙门架,将罐体吊至欲安装的位置。(5)一个区域的罐吊装结束以后,将轨道和龙门架转移至下一安装区域;(6)用相同方法吊装,直至完成全部罐的吊装工作。(二)用移动式龙门架整体吊装罐群龙门架可由两个A形架和横梁组成,如下图所示,两根轨道铺在一排罐基础的两侧,龙门架用两套滑车组吊于罐的上部,为防止罐体变形,用型钢制成抱第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页箍,内衬橡胶板紧固于吊装部位,两吊点设在抱箍上。另在罐的尾部设立人字形桅杆,其上挂滑车组,吊于罐的尾部,用它配合龙门架的吊装。龙门架在轨道上的移动,空载时用人力撬动,负载后用手拉面肯牵引。用移动式龙门架整体吊装罐群的吊装程序和吊装方法是:(l)铺设轨道,设立移动式龙门架;(2)将罐的裙座安装在基础上;(3)用平板拖车等运输设备将组装好的罐体运至靠近基础的龙门架下;(4)用龙门架卸车,将罐卧放在地面上;第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页(5)装卡抱箍,用吊索连接滑车组与吊耳;(6)设立人字桅杆,用橡胶运输带保护罐体,捆绑吊索于罐的尾部;(7)用龙门架和人字桅杆的三套滑车组以卷扬机牵引吊装。(8)用手拉葫芦移动龙门架配合吊装,以达到两套主吊滑车组始终呈铅垂状态的要求。随着卷扬机的牵引,罐则由抬头至斜立。人字桅杆要配合抬送罐体;(9)罐体斜立至一定程度后,人字桅杆失去作用,即可拆下尾部吊点;(10)继续吊升罐体至直立状态,并放于裙座之上;(11)拆除人字桅杆,移动龙门架至新的吊装位置,以相同方法吊装其余的发酵罐。(三)用大型移动起重机整体吊装罐群如果发酵罐的排数较少,其单台的体积和质量适中,作业场地允许,又有起重量和工作幅度均能胜任的大型吊车,采用整体吊装就位当然会是最好的方法。此方法有高效、安全优质等诸多优点,不过此种情况可能较少。(四)双拢杆递夺法整体吊装罐群在施工场地狭窄,罐的体积和质量均不大的...
