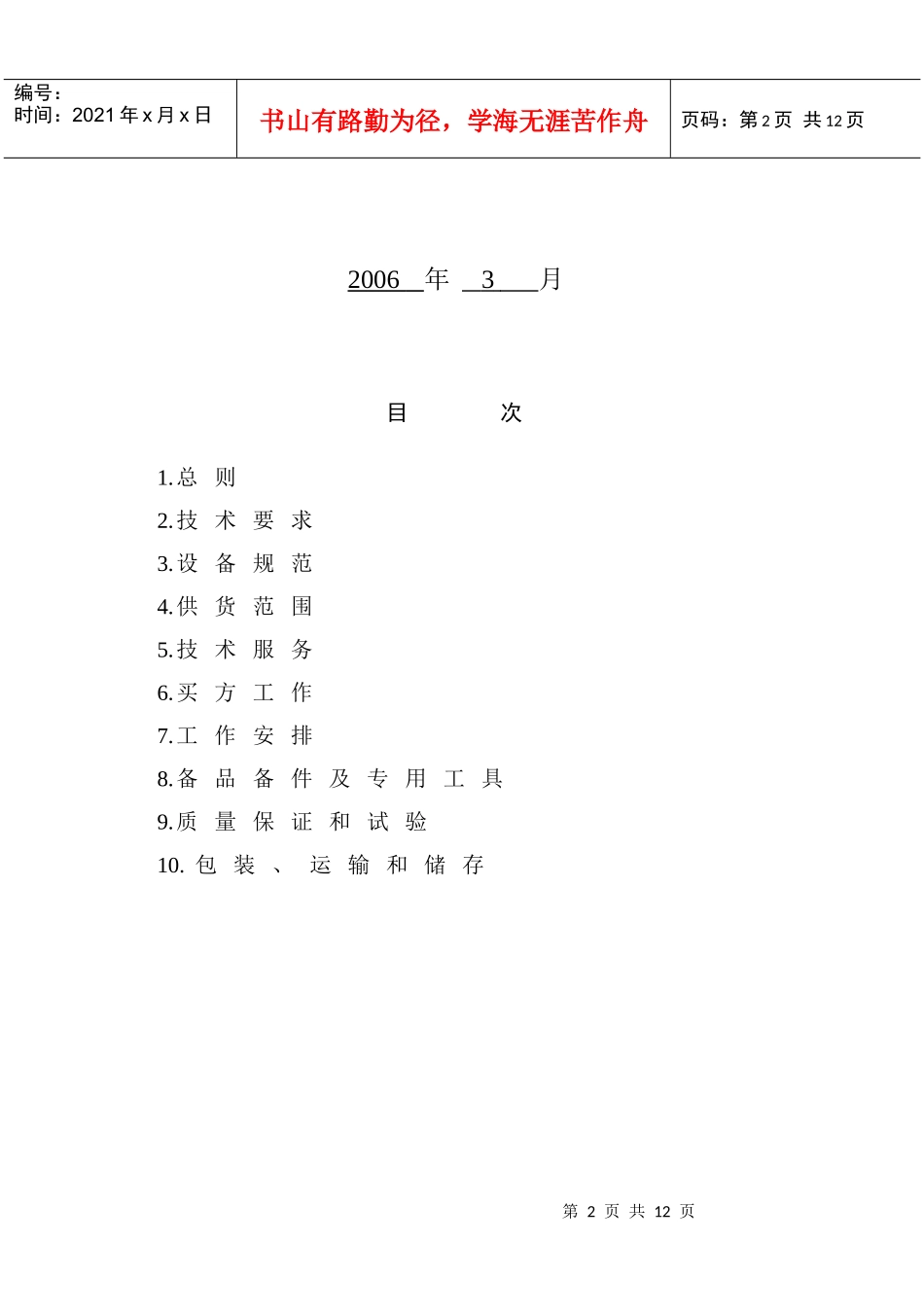

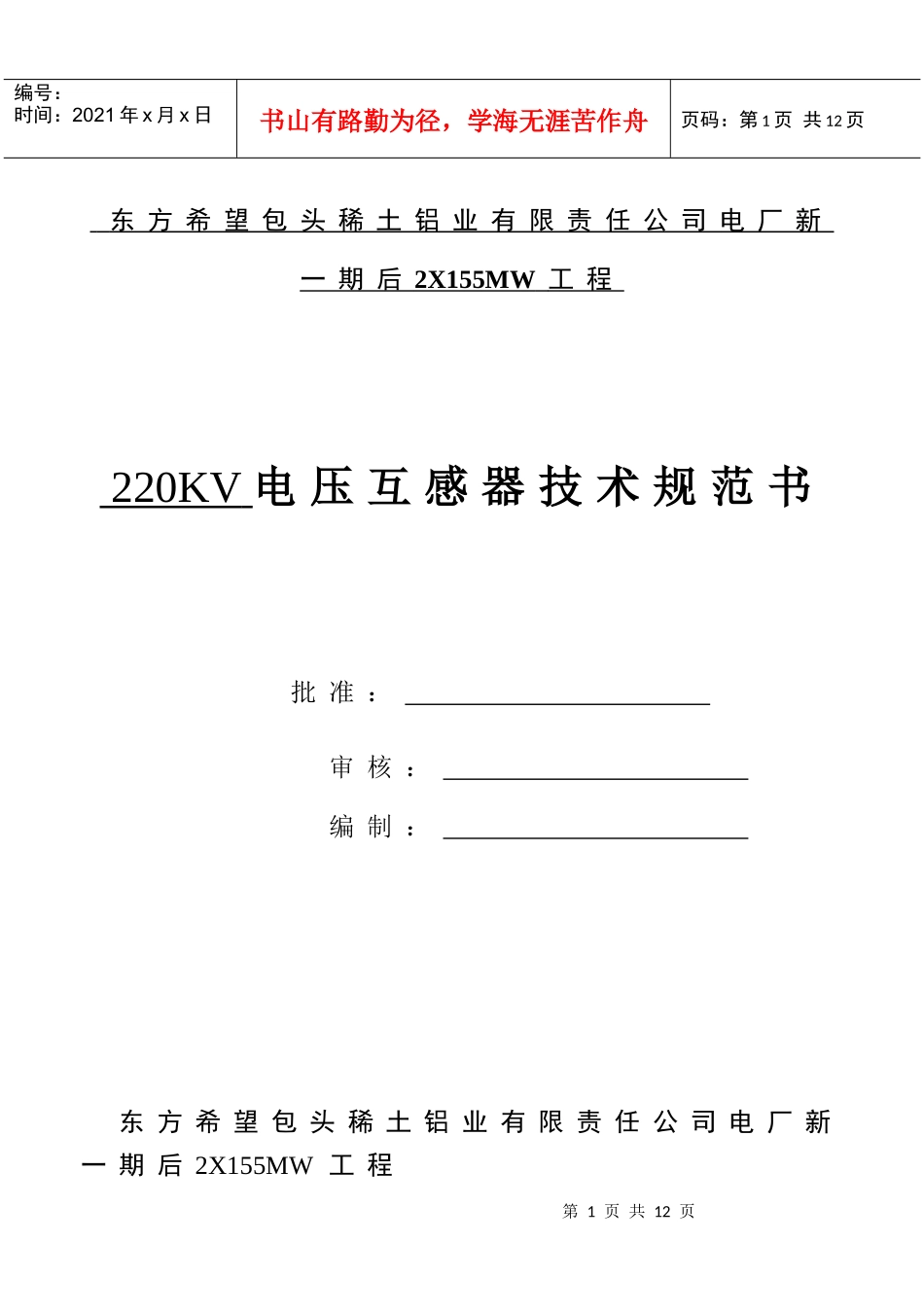

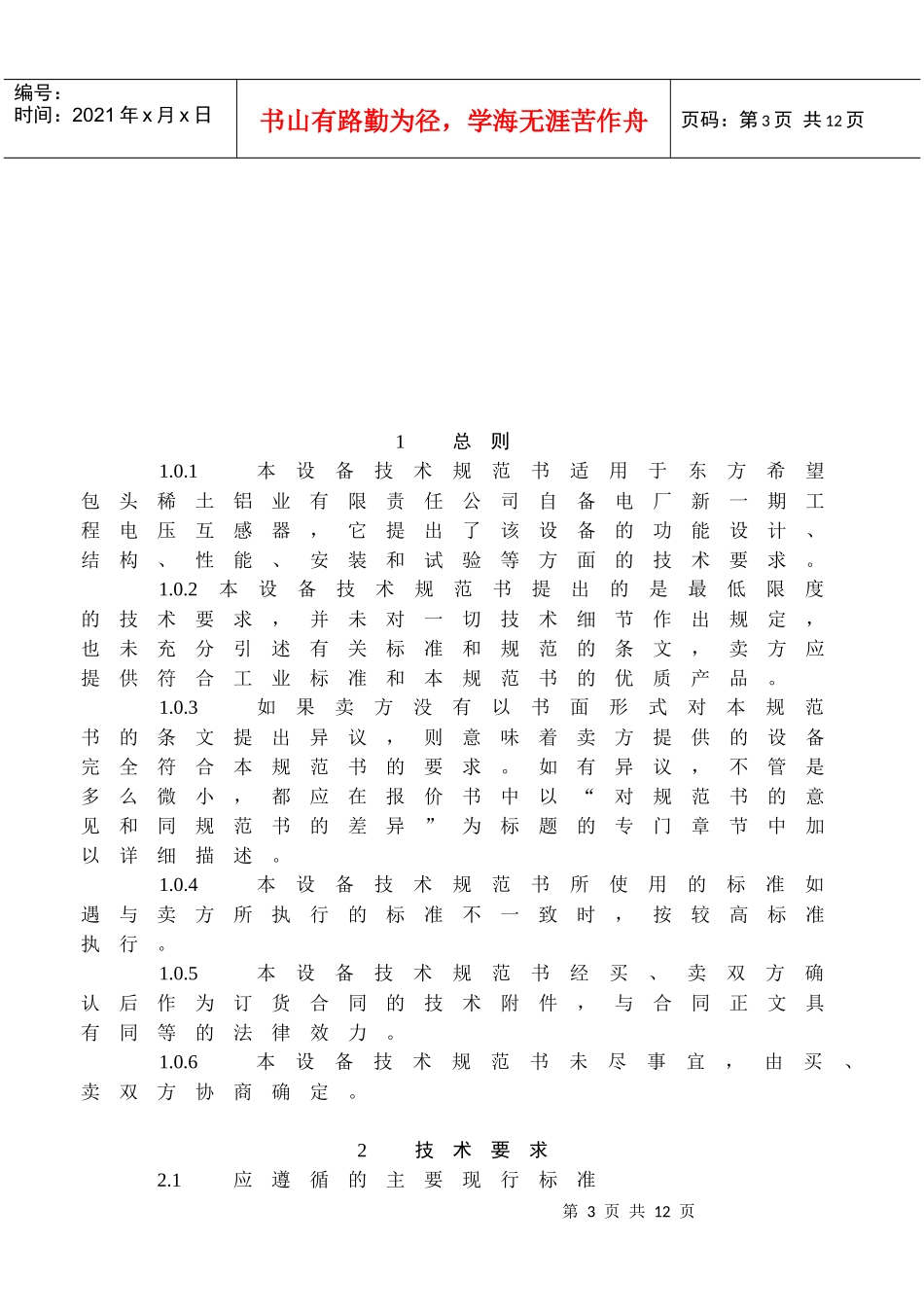

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页东方希望包头稀土铝业有限责任公司电厂新一期后2X155MW工程220KV电压互感器技术规范书批准：审核：编制：东方希望包头稀土铝业有限责任公司电厂新一期后2X155MW工程第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页2006年3月目次1.总则2.技术要求3.设备规范4.供货范围5.技术服务6.买方工作7.工作安排8.备品备件及专用工具9.质量保证和试验10.包装、运输和储存第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页1总则1.0.1本设备技术规范书适用于东方希望包头稀土铝业有限责任公司自备电厂新一期工程电压互感器，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.0.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本规范书的优质产品。1.0.3如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。1.0.4本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。1.0.5本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.0.6本设备技术规范书未尽事宜，由买、卖双方协商确定。2技术要求2.1应遵循的主要现行标准第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页GB/T311.1《高压输变电设备的绝缘配合》GB4703《电容式电压互感器》GB2706《交流高压电器动热稳定试验方法》GB763《交流高压电器在长期工作时的发热》GB/T16434《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB5273《变压器、高压电器和套管的接线端子》GB2900《电工名词术语》GB1207《电压互感器》GB1984《交流高压断路器》GB191《包装贮运标志》GB7674《SF6封闭式组合电器》GB2536《变压器油》GB156《标准电压》2.2环境条件2.2.1周围空气温度最高温度：+40℃最低温度：-40℃最大日温差：25℃日照强度：0.1W/cm2(风速0.5m/s)2.2.2海拔高度：1034m2.2.3最大风速：30m/s2.2.4环境相对湿度：68％2.2.5地震烈度：8度加速度：0.252.2.6污秽等级：III级2.2.7覆冰厚度：10mm2.3工程条件2.3.1系统概况1.系统额定电压:220kV2.系统最高电压:252kV第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页3.系统额定频率:50Hz4.系统中性点接地方式:直接接地2.3.2安装地点:户外2.3.2安装方式:单相2.4电压互感器的基本技术参数2.4.1型式：2.4.2额定频率：50HZ2.4.3额定电压比：(220/√3)/(0.1/√3)/0.1KV2.4.4额定负荷及准确等级：当功率因数为0.8时,应满足下列要求:绕组额定容量(VA)准确等级仪表用1000.2开口三角3003P2.4.5额定二次电压:仪表用线圈:0.1/√3KV开口三角线圈:0.1KV二次绕组极限输出:VA2.4.6绝缘水平：工频耐压(有效值):≥390KV额定雷电冲击耐压,(峰值):≥950KV2.5技术性能要求2.5.1电压分压器介质损失因数：在10℃～40℃额定电压下不大于0.001(膜纸)，0.0025(油纸)。2.5.2无线电干扰在1.1倍最高相电压时的无线电干扰不应大于2500μV，并在晴天夜晚不应出现可见电晕。2.5.3爬电距离≥2.5cm/kv。2.5.4局部放电水平：预加电压0.8×l.3Um(Um为系统最高电压)，时间第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页不少于10s，然后降至1.1Um/√3，1min后局部放电量不大于10pC，同时记录局部放电起始电压和熄灭电压。2.5.5铁磁谐振：2.5.5.1在负载为零及1.2倍额定电压时，电压互感器二次侧短路后又突然消除短路，其二次电压峰值在额定频率10个周波内恢复到短路前的正常值，其误差不大于10％。2.5.5.2在负载为零及1.5倍额定电压时，电压互感...
